焚烧炉介绍

船用焚烧炉是船上焚烧可燃固体垃圾和主机、辅机、分油机、油水分离器和油泵等产生污油的防污染设备。

随着海洋环境保护方面的国际公约生效和国内法律法规的修订和完善，船舶防污染设备的正确使用和管理显得极其重要。

针对船用焚烧炉进行详细介绍，分析其系统组成和常见故障处理方法，最后论述其维护管理措施，以确保船舶的航行安全和海洋环境的清洁。

一、焚烧炉介绍船用焚烧炉的结构简单，常用钢板做外壳，内衬隔热耐火砖层围成的空腔，形成燃烧室。

燃烧室内部设置有燃烧污油的主燃烧器和燃烧轻柴油的辅燃烧器，还设有投入固体废弃物的投料门。

燃烧室是钢结构的长方体，主要由炉腔、投料口、清灰口等组成。

焚烧炉的炉腔由耐火砖砌成，用耐火泥包裹，外壳由钢板焊制而成，中间留有可塑性耐火材料，炉腔内壁上中下分别开有 4 个助燃空气吸风孔，纵向吸风孔与对应的炉底角相通，从焚烧炉本体底角吸入助燃空气。

炉腔正前方是带手柄的密封门即投料口，可燃固体垃圾由此投入进行焚烧。

密封门板面安装有一个观察镜，供操作人员观察炉内火焰情况。

燃烧完的炉灰经过燃烧室下部滤网到达本体底部储灰室，炉灰由清灰口进行清理。

炉底由耐火绝热材料做成，以防止高温炉渣烧塌。

焚烧炉的组成部分主要包括污油系统、风烟系统和控制系统[2]。

图1焚烧炉结构图1、污油系统1）驳油系统机舱的污油收集于污油柜，经过蒸汽加热后输送至双联滤器，再由齿轮泵驳至污油日用柜，污油日用柜内的污油经循环泵抽吸到焚烧炉，或者经旁通管道返回污油柜，完成循环。

2）处理系统污油处理系统常采用二级过滤的方式进行。

还未处理过的污油，通常水分含量大于60%，为了更快地去除水分，焚烧炉设置有专门处理污油的渣油分油机，在污油柜和污油日用柜之间进行循环处理。

经过初次分离后的污油含水量可降至40% 以下，再由驳运泵驳至位于和焚烧炉同高度的污油日用柜，利用蒸汽对污油柜进行高温加热，二次次处理后的污油含水量可降至20% 以下，可供焚烧炉单独燃烧。

3）焚烧系统为提高燃烧效率，焚烧炉采用双燃烧器进行燃烧。

焚烧炉原理
焚烧炉是一种用于处理固体废物的设备，它通过高温燃烧将废物转化为灰烬和烟气，从而达到减少废物体积和污染的效果。

焚烧炉原理主要包括燃烧、传热和传质三个方面，下面将分别介绍。

首先，焚烧炉的燃烧原理是利用高温氧化将固体废物转化为气体和灰烬。

在焚烧炉内部，通过加热燃料使其燃烧产生高温，然后将固体废物投放到炉内，固体废物在高温下发生燃烧反应，产生烟气和灰烬。

烟气中含有有害物质，需要经过处理后排放，而灰烬则可以经过处理后作为建筑材料或填埋处理。

其次，焚烧炉的传热原理是通过高温燃烧产生的热量，将固体废物加热至燃烧温度并维持燃烧过程。

在焚烧炉内部，燃料燃烧产生的高温通过炉壁传导给固体废物，使其达到燃烧温度并持续燃烧。

同时，烟气中的热量也可以通过换热器回收利用，提高能量利用率。

最后，焚烧炉的传质原理是指固体废物中的有机物在高温下分解产生气体和液体。

在高温燃烧的作用下，固体废物中的有机物质分解产生气体和液体，这些产物需要经过处理后才能排放或利用。

传质过程也包括烟气中的有害物质经过净化处理后排放，以及灰烬的处理和利用过程。

综上所述，焚烧炉原理主要包括燃烧、传热和传质三个方面，通过高温氧化将固体废物转化为灰烬和烟气，然后经过处理达到减少废物体积和污染的效果。

焚烧炉在处理固体废物时具有高效、环保的特点，是一种重要的废物处理设备。

将有机废气加热，达到高温条件后直接氧化分解成C02和H20从而处理废气污染物，并回收分解时产生的热量，这就是RTO焚烧炉，是一种处理中高浓度有机废气的节能型环保装置。

下面，我们就来深入了解一下其到底是怎么样的吧。

一、功能特点净化效率高，可达99，无需缓冲罐；采用新型陶瓷蓄热系统，热利用效率高于97；不需要辅助加热，运行成本低；系统结构紧凑，占地面积小；停留时间长，燃烧充分，分解；不产生NOx等二次污染；炉内死区小、压力损失小；RTO系统运行稳定、可靠。

二、关键部件RT0焚烧炉的稳定运行是建立在各个部件都能正常运转的基础上的，常见RTO焚烧炉的关键部件有如下几个：1、蓄热体蓄热体是RTO系统的热量载体，它直接影响RTO的热利用率，其主要技术指标如下：蓄热能力：单位体积的蓄热体所能存储的热量越大，蓄热室的体积越小；换热速度：材料的导热系数可以反映热量传递的快慢，导热系数越大热量传递越迅速；热震稳定性：蓄热体在高低温之间连续多次地切换，在巨大温差和短时间变化的情况下，极易发生变形以至于碎裂，堵塞，气流通道，影响蓄热效果；抗腐蚀能力：蓄热材料接触的气体介质多为具有强腐蚀性，抗腐蚀能力将影响RTO的使用寿命。

2、切换阀切换阀是RTO焚烧炉进行循环热交换的关键部件，必须在规定的时间准确地进行切换，其稳定性和可靠性至关重要。

因为废气中含有大量粉尘颗粒，切换阀的频繁动作会造成磨损，积攒到一定程度会出现阀门密封不严、动作速度慢等问题，会极大地影响使用性能。

3、烧嘴烧嘴的主要目的是不让气体与燃料混合地过快，这样会形成局部高温；但也不能混合过慢导致燃料出现二次燃烧甚至燃烧不充分。

为了确保燃料在低氧环境下燃烧，需要考虑到燃料与气体间的扩散、与炉内废气的混合以及射流的角度及深度，这些参数应在设计之初根据实际的工艺需求准确计算，否则会直接影响RTO的焚烧效果。

三、应用范围RTO蓄热焚烧炉应用领域遍及石油及化工，油漆生产及喷漆，印刷，电子元件及电线，农药及染料，医药，显像管，胶片、磁带等行业。

您对rto蓄热式焚烧炉了解吗？RTO (Regenerative Thermal Oxidizer，简称RTO)，rto蓄热式焚烧炉，是一种高效工业有机废气处理设备。

其原理是在高温下将可燃废气氧化成对应的氧化物和水，从而净化废气，并回收废气分解时所释放出来的热量，废气分解效率达到99%以上，热回收效率达到95%以上。

RTO主体结构由燃烧室、陶瓷填料床和切换阀等组成。

根据客户实际需求，可以选择不同的热能回收方式和切换阀方式。

下面就给大家具体介绍一下。

一、rto蓄热式焚烧炉应用范围石油及化工(如塑料、橡胶、合成纤维、有机化工)；油漆生产及喷漆;印刷(包括印铁、印纸、印塑料)；电子元件及电线;农药及染料;医药;显像管、胶片、磁带等。

二、rto蓄热式焚烧炉工作原理蓄热式焚烧炉采用热氧化法处理中低浓度的有机废气，用陶瓷蓄热床换热器回收热量。

其由陶瓷蓄热床、自动控制阀、燃烧室和控制系统等组成。

其主要工作原理是：蓄热床底部的自动控制阀分别与进气总管和排气总管相连，蓄热床通过换向阀交替换向，将由燃烧室出来的高温气体热量蓄留，并预热进入蓄热床的有机废气;采用陶瓷蓄热材料吸收、释放热量；预热到一定温度( ≥760℃)的有机废气在燃烧室发生氧化反应，生成二氧化碳和水，得到净化。

三、rto蓄热式焚烧炉适用于下列有机废气的治理1、环保设备适用有机废气种类：烷烃、烯烃、醇类、酮类、醚类、酯类、芳烃、苯类等碳氢化合物有机废气；2、有机物低浓度(同时满足低于25%LFL)、大风量；3、废气中含有多种有机成分、或有机成分经常发生变化；4、含有容易使催化剂中毒或活性衰退成分的废气。

四、rto蓄热式焚烧炉工艺特点1、操作费用低，超低燃料费；2、有机废气浓度在450PPM 以上时，RTO 装置不需添加辅助燃料；3、焚烧炉设备净化率高；4、两床式RTO净化率在98%以上，三床床式RTO 净化率在99% 以上；5、不产生NOX 等二次污染；6、全自动控制、操作简单；7、安全性高，使用寿命长，维护保养易；8、运行费用低、性价比合理。

垃圾焚烧炉工作原理一、引言垃圾焚烧炉是一种用于处理垃圾的设备，它利用高温将垃圾完全燃烧，通过产生的热能发电或供热。

本文将详细介绍垃圾焚烧炉的工作原理及其在垃圾处理领域的应用。

二、垃圾焚烧炉的基本原理垃圾焚烧炉的工作原理可以分为以下几个步骤：1.垃圾投入炉膛：将垃圾通过特定设备投入焚烧炉的炉膛中。

垃圾可经过垃圾分类和预处理，以减少对环境的负面影响和提高焚烧效率。

2.炉膛预热：垃圾投入炉膛后，炉膛会通过内置的预热设备对垃圾进行预热，达到较高温度以提高燃烧效率。

3.主燃烧阶段：预热后的垃圾会进入主燃烧阶段。

在该阶段，垃圾会经过高温和充分氧化条件下的燃烧，产生大量热能和废气。

4.烟气处理：主燃烧阶段产生的废气中包含大量的污染物和有害成分，这些废气需要经过特定的设备进行处理。

常见的处理方法包括除尘、脱硫、脱氮等，以确保烟气排放符合环保标准。

5.余热回收：炉膛内产生的高温烟气会经过余热回收系统，回收其中的热能。

热能可以用于供热或发电，提高整个垃圾焚烧过程的能源利用效率。

三、垃圾焚烧炉的燃烧过程垃圾焚烧炉中的垃圾燃烧过程可以分为以下几个阶段：1.干燥阶段：在炉膛中，垃圾的水分会先进行蒸发和挥发，直到达到干燥状态。

2.挥发分解阶段：一旦垃圾中的水分被挥发掉，垃圾中的有机物开始分解，产生一些易挥发的气体和残留的固体物质。

3.燃烧阶段：垃圾中的易挥发气体在高温条件下会燃烧，产生大量热能和烟气。

4.焚烧残渣处理阶段：经过燃烧后，垃圾会留下一些残渣，包括灰渣和金属物质。

这些残渣需要经过后续处理，例如固体废弃物填埋或进行资源化利用。

四、垃圾焚烧炉的优点与应用1.减少占地面积：相比于传统垃圾填埋场，垃圾焚烧炉可以显著减少垃圾处理所需的土地面积。

2.减少温室气体排放：垃圾焚烧炉通过高温分解和燃烧，可以有效减少垃圾中的有机物产生温室气体的量。

3.能源回收利用：垃圾焚烧炉产生的高温烟气可以通过余热回收系统获得热能，用于发电或供热，提高能源利用效率。

小型化工焚烧炉种类及用途小型化工焚烧炉是一种用于处理废弃物或化工废料的设备，主要通过高温氧化燃烧的方式将废物转化为无害的气体、灰渣和热能。

根据不同的废物处理需求和性质差异，小型化工焚烧炉有多种不同的类型和用途。

下面我将介绍几种常见的小型化工焚烧炉种类及其用途。

1. 固废焚烧炉：主要用于处理固态废弃物，如生活垃圾、医疗废物、农业废弃物等。

通过高温氧化分解，将废弃物转化为无害的气体和灰渣，并产生热能，可以用作发电或供暖。

2. 液体废物焚烧炉：适用于处理液态废弃物，如化工废液、废油、污水等。

这些废液中可能含有有机物、重金属等有害物质，通过高温燃烧分解，能将这些有害物质转化为无害物质，达到环保处理的目的。

3. 气体焚烧炉：主要用于处理有机气体废弃物，如废气、有机溶剂等。

通过高温氧化分解，将有机气体转化为无害的二氧化碳和水蒸气等。

4. 有害废弃物焚烧炉：适用于处理含有有害物质的废弃物，如废电池、废荧光灯、废涂料等。

这些废弃物中可能含有重金属、有毒有害物质等，通过高温焚烧分解，可以将这些有害物质转化为无害物质，以达到环保处理的目的。

5. 包装废弃物焚烧炉：主要用于处理废旧包装材料，如塑料袋、纸盒、金属罐等。

通过高温氧化燃烧，将这些包装废弃物转化为无害气体和灰渣，并可以回收利用其中的热能。

除了以上几种常见的小型化工焚烧炉种类，根据不同的处理需求还有其他特殊用途的小型化工焚烧炉，如有机废弃物焚烧炉、高温焚烧炉等。

这些小型化工焚烧炉在处理废弃物过程中，除了转化废物为无害物质外，还能产生热能，可以进行能源回收利用。

综上所述，小型化工焚烧炉种类繁多，广泛应用于不同领域的废弃物处理，将废物转化为无害物质并回收利用。

在促进环境保护和资源利用方面具有重要意义。

随着技术的发展，小型化工焚烧炉的性能和效率也将不断提高，为废弃物处理提供更加可靠和经济的解决方案。

育鲲轮焚烧炉PLC控制原理及典型故障分析内容摘要摘要：本文主要介绍了“育鲲”轮使用的丹麦阿特拉斯（A TLAS）公司生产的ATLAS 200SL WS P型焚烧炉的控制系统，和典型故障及炉膛负压调整的改进。

文章首先介绍了船舶焚烧炉的使用情况，其次介绍了“育鲲”轮焚烧炉系统组成和操作规程。

再者根据焚烧炉的工作特点，总结焚烧炉相关控制参数，并结合电路图着重介绍了该焚烧炉PLC控制系统及其燃烧的控制流程；就焚烧炉的负压调整方法进行分析，提出了改进措施；就实习期间内加料门开启失效的故障进行分析，介绍了内加料门启闭的控制原理及特点，并采取有效措施消除了故障。

最后叙述了焚烧炉日常管理注意事项和实习的收获。

关键词：焚烧炉参数炉膛负压 PLC控制故障分析ABSTRACT:This paper has been mainly introduced "yukun" Danish Atlass (ATLAS) that the wheel uses ATLAS Model 200 SL WS P control system of incinerator that company produce, typical trouble and burner hearth improvement that negative pressure change. The article has introduced the operating position of the shipping incinerator at first, secondly has recommended " breeding Kun " An incinerator system makes up and operational procedure. Moreover according to the working characteristic of the incinerator, summarize the relevant control parameters of the incinerator, have combined the circuit diagram and introduced this incinerator PLC control system and control procedure burnt emphatically; Adjust the method and analyze, have proposed improving the measure on the negative pressure of the incinerator; Open the invalid trouble to analyze on the reinforced door while practising, control principle and characteristic that the reinforced door opens and closes while introducing, take the effective measure to debug. Narrated the everyday control attentive matters of the incinerator and harvest practised finally.目录1 前言 (1)1.1背景1.2 焚烧炉技术要求1.3国内外船用焚烧炉简介2 ATLAS 200 SL WS P型焚烧炉 (1)2.1“育鲲”轮焚烧炉系统组成 (1)2.2“育鲲”轮焚烧炉操作规程 (6)3 焚烧炉控制系统3.1 控制系统组成3.2 控制参数3.3 PLC控制原理3.4 系统控制流程4 焚烧炉炉膛负压调整方法的改进 (14)4.1炉膛压力相关参数分析4.2负压控制的改进方案 (15)5 内加料门开启故障5.1故障现象 (15)5.2工作原理及特点 (15)5.3故障原因分析及故障排除 (17)6 结论 (17)育鲲轮焚烧炉PLC控制原理及典型故障分析1前言1.1背景目前环境问题日益受到人们的重视，海洋环境也毫不例外。

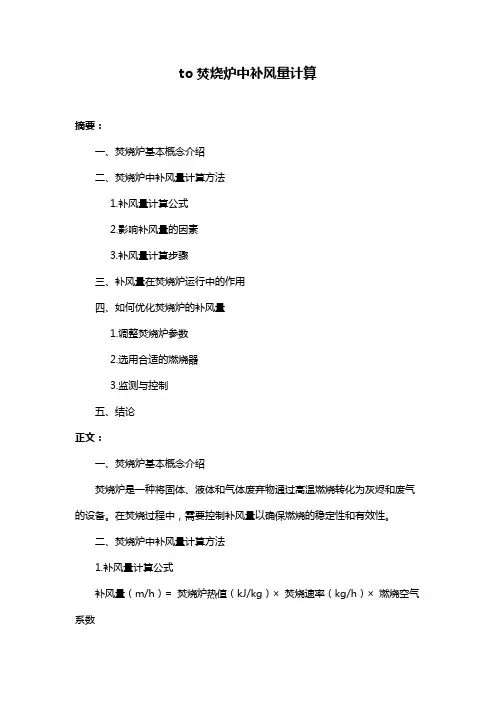

to焚烧炉中补风量计算摘要：一、焚烧炉基本概念介绍二、焚烧炉中补风量计算方法1.补风量计算公式2.影响补风量的因素3.补风量计算步骤三、补风量在焚烧炉运行中的作用四、如何优化焚烧炉的补风量1.调整焚烧炉参数2.选用合适的燃烧器3.监测与控制五、结论正文：一、焚烧炉基本概念介绍焚烧炉是一种将固体、液体和气体废弃物通过高温燃烧转化为灰烬和废气的设备。

在焚烧过程中，需要控制补风量以确保燃烧的稳定性和有效性。

二、焚烧炉中补风量计算方法1.补风量计算公式补风量（m/h）= 焚烧炉热值（kJ/kg）× 焚烧速率（kg/h）× 燃烧空气系数2.影响补风量的因素a.焚烧物料的性质：不同物料的燃烧所需空气量不同。

b.焚烧炉类型：不同类型的焚烧炉燃烧过程和所需空气量不同。

c.燃烧器类型：燃烧器的设计和喷嘴布置影响补风量。

3.补风量计算步骤a.确定焚烧物料的性质和焚烧炉类型。

b.选择合适的燃烧器。

c.计算焚烧炉热值和焚烧速率。

d.根据燃烧空气系数计算补风量。

三、补风量在焚烧炉运行中的作用补风量主要用于提供燃烧所需氧气，使废弃物充分燃烧，降低污染物的排放。

适当的补风量可以提高焚烧炉的运行效率，降低能耗。

四、如何优化焚烧炉的补风量1.调整焚烧炉参数：根据焚烧物料和炉内温度等因素，合理调整补风量。

2.选用合适的燃烧器：燃烧器类型和喷嘴布置会影响补风效果，选用适合的燃烧器有利于提高焚烧效率。

3.监测与控制：通过实时监测焚烧炉运行参数，调整补风量，确保燃烧稳定和降低污染物排放。

五、结论焚烧炉中补风量的计算和优化是焚烧炉运行的关键环节。

合理的补风量有利于废弃物的充分燃烧，降低环境污染，提高焚烧效率。
