机械制图之局部视图和向视图画法

  • 格式：ppt
  • 大小：12.74 MB
  • 文档页数：60

下载文档原格式

  / 60

合集下载

机械制图表达方法[1]

机械制图表达方法[1]

轮辐按 不剖处理
肋不对称 画成对称
肋板按 不剖处理
孔省略
轮辐不对称 画成对称
PPT文档演模板
机械制图表达方法[1]
4.相同结构的简化画法
机件有相同孔、齿、槽等结构，并规律分布时，只画几个完 整结构，其余用细实线连接；或用中心线表示孔的位置。
PPT文档演模板
机械制图表达方法[1]
4.滚花的简化画法
与原图比例无关。
PPT文档演模板
机械制图表达方法[1]
2 简化画法 1.肋板的画法 B
B－B
B－B
A
A
正
错
确
误
B
A－A
肋板、轮辐及薄壁等按纵向 剖切，不画剖面符号，用粗实 线与其邻接部分分开。
PPT文档演模板
机械制图表达方法[1]
A
A
A-A
PPT文档演模板
机械制图表达方法[1]
2.对称物体的简化画法
⒈ 基本概念 假想用剖切面将机件某处切断，仅画出断 2 断面图的种类面及的画图法形称为断面图，简称断面。
断面图的种类： 移出断面图 重合断面图 A
A
A－A
A－A
断面图与剖视图的区别： 断面图是零件上剖切处断面的投影， 而剖视图则是剖切面后零件的投影。
PPT文档演模板
机械制图表达方法[1]
移出断面图 ：画在视图外的断面称为移出断面。
机械制图表达方法[1]
剖视图的画法 ⑴ A-A
A
A
虚线不画
⒈看懂图形，画出外形轮廓； ⒉画出孔的轮廓；
⒊分清空心与实心断面，在实心断面上画45°等距平行线（又表 示材料符号）；
⒋补上空腔后面的可见图线。
PPT文档演模板

机械制图课件-常用视图画法

机械制图课件-常用视图画法

• 有些情况下可省略标注中的箭头或字母，配置在不同位 置上的断面图的标注方法见表4-1。
配置
对称的移出断面
不对称的移出断面
配置在剖切线或 剖切符号延长线上
a）不标字母和箭头
b）不标字母
按投影关系配置
c）不标箭头
d）不标箭头
配置在其他位置
e）不标箭头
f）剖切符号、箭头和字母
4、局部放大图
• 将机件的部分结构，用大于原图形所采用的比例画出的图形称为 局部放大图。 局部放大图可画成视图，也可画成剖视图、断面图，它与被放 大部分的表示方法无关（见图）。局部放大图应尽量配置在被放 大部位的附近。
型砂、填砂、粉末冶金
、砂轮、陶瓷刀片、硬
质合金刀
片等
玻璃及供观察用 的其它透明材料
混凝土
钢筋混凝土
砖 格网
（筛网、过滤网等）
纵剖面 木
材
横剖面
液体
3. 画剖视图的注意事项
① 剖切平面的选择：一般都选特 殊位置平面，如通过机件的对 称面、轴线或中心线；被剖切 到的实体其投影反映实形。
② 剖切是一种假想过程，其它视 图仍就完整画出。
剖;切面不应同轮廓线重合
不应在图中出现不完整的要素
A
A
A
A
A A
A
A
A
A
A A
A
AA
A
(a)
(b)
(c)
如果两个要素在图形上具有公共对称 中心线或轴线时，可以各画一半，此时 应以中心线或轴线为界，如图C。
6. 复合剖
相交剖切平面与平行剖切平面的组合称为组合剖切平面 。用组合剖切平面剖开机件的剖切方法称为复合剖，如下 图。
• 绘制局部放大图时，应按下图用细实线圈出被放大的部位。

机械制图图样的基本表达方法

机械制图图样的基本表达方法
二、几个平行的剖切平面——用几个平行的剖切平面获得的 剖视图如图五.一八所示
a立体图
图五.一八 c剖切平面处不能画线
二由于剖切平面是假想的故不应画出平面转折处的投影如图五.一八c所示；
剖切面的种类
二、几个平行的剖切平面——用几个平行的剖切平面获得的 剖视图如图五.一八所示
a立体图
图五.一八 d不能出现不完整要素
图五.二五 c
移出断面图
三、移出断面图的其他画法
常用结构移出断面图的画法主要有三类： 三两个相交的剖切平面的画法中间一般应断开如图五.二五d所示
图五.二五 d
重合断面图
一、重合断面图的概念
重合断面图———画在视图轮廓线以内的断面图 重合断面图的轮廓线用细实线表示剖切区域需画剖面符号如图五.二六所示
图样的基本表达方法
知识目标
理解基本视图的形成 理解向视图、斜视图和局部视图的概念 掌握基本视图、向视图、斜视图和局部视 图的名称、配置关系和标注 理解剖视图、断面图的概念和表达方式 理解关于剖视图和断面图的一般规定 掌握局部放大图及其他表达方法的应用
技能目标
掌握基本视图的画法和标注方法 掌握向视图、斜视图、局部视图的画法和 标注方法 掌握剖视图、断面图的画法和标注方法 熟悉剖视图、断面图及其他表达方法的应 用 熟悉简化画法 综合运用合适的表达方法和技巧准确表达 机件
二剖切面与机件的接触部分称为剖切区域需画剖面符号；
剖视图的形成、画法及标注
二、剖视图的画法
三剖切是假想的实际机件仍是完整的所以画其他视图时仍需画完整视图； 四剖切面后面的可见结构应全部画出但其前面的结构则不必画出如图所 示； 五尽量避免使用虚线表达不可见结构
剖视图的形成、画法及标注

机械制图-应用篇(思维导图)

机械制图-应用篇(思维导图)

图形的其他省略和规定画法
应用
组合体视图画法
1. 共面 2.相交 3.相切
共面线不应画出
在视图上两表面连接处应画出交线的投影
切线在三视图中的投影均不画 出。
视角的选择
第一角（中、德） 第三角（美、日）
6） 在需要表示位于剖切平面前的结构时， 这些结构按假想投影的轮廓线 （细双 点画线） 绘制， 如图 7- 61 所示。
3） 断面图用来表示机件上肋板、 轮辐、 轴上键槽和孔 等结构的断面形状， 作图简单且重点突出， 包括移出断 面图和重合断面图。
4） 机件上的细小结构可采用局部放大图进行表达； 在 结构形状表达清楚的前提下， 为简化作图， 方便看图， 可以采用简化画法。
概要 4
连续用几个相交剖切平面剖切时可采用展开画法获得剖视图并标注 “ ×—×展 开”， 如图7- 28 所示。
每个剖切平面都应该垂直于所需表达机件结构的主要轮廓或轴 线， 如图 7- 44 所示。
移出断面图
1） 配置在剖切线或剖切符号延长线上的移出断面图， 可省略字母
2） 对称移出断面图以及按投影关系配置的移出断面图， 可省略箭头。
3） 配置在剖切线延长线上的对称移出断面图以及配置在视图中断处的移出断面 图， 不需标注
2） 当机件具有若干个尺寸相同且成一定规律分布的孔 （圆孔、 螺孔、 沉孔 等） 时， 可以仅画出一个或几个， 其余只需用细点画线表示出孔的中心位置， 但在零件图中应注明孔的总数， 如图 7- 51 所示。
相同结构的省略画法
3） 对于网状物、 编织物或机件上的滚花部分， 用粗实线全部或部分地表示出 来， 并在图样上或技术要求中注明这些结构的具体要求， 如图 7- 52 所示。
2） 剖视图包括全剖视图、 半剖视图、 局部剖视图。 当 机件内部结构比较复杂时， 根据内外结构形状特点， 可 以假想用单一剖切平面、 几个相交的剖切平面、 几个平 行的剖切平面、 组合的剖切平面等不同形式的剖切平面 进行剖切， 从而画成全剖视图表达机件内部结构， 画成 半剖视图或局部剖视图同时表达内外结构。

《机械制图》局部视图

《机械制图》局部视图

2）按向视图的配置形式配置和标注。局部视图配置在其它适 当位置，此时要标注，即在局部视图的上方用大写字母标出其名 称“×”，在相应的原视图附近用箭头指明投影方向，并注上同 样的字母。
视图
局部视图
上一页 下一页
3）按第三角画法配置在视图上所需表示的局部结构的附近 ，并用细点画线将两者相连。此时，无需另行标注。
机械制图
MECHANICAL DRAWING
局部视图
将机件的某一部分向基本投影面投射，所得 的视图称为局部视图。 局部视图实际上是某一基 本视图的一部分，通常被用来局部地表达机件的 外形。
视图上一页 下一页源自虚拟 局部视图视图
上一页 下一页
局部视图的边界
局部视图的断裂边界用波浪线画出。注意波浪线要画在机件的实
视图
局部视图
上一页 下一页
视图
上一页 下一页
体范围内。当所表达的局部结构是完整的，且外形轮廓又成封闭时
，波浪线可省略不画。
断裂边界用波
浪线画出
波浪线超出 机件边界
外形轮 廓封闭
波浪线画法错误
视图
局部视图
上一页 下一页
局部视图的配置
1）按基本视图的配置形式配置。 此时，如果局部视图与相应的原视图之间没有其他图形隔开
时，不必标注。
视图
局部视图
上一页 下一页

机械制图课件第6章

机械制图课件第6章

A
A
画斜视图的注意事项：
1.斜视图通常按向视图的配置形式配置。 2.允许将斜视图旋转配置，但需在斜视图
上方注明。
三、斜视图
问题：对于机件上的倾斜部分由于不平行基本投影面， 那么该部分在基本投影面的投影不反映实形。
解决办法：
（1）增加一个与倾斜表 面平行的辅助投影面。
（2）将倾斜部分向辅助 投影面投射。
第六章 机件的表达方法
项目：泵盖 任务： 绘制泵盖的视图和剖视图， 能力目标：能绘制机件的视图和剖视图

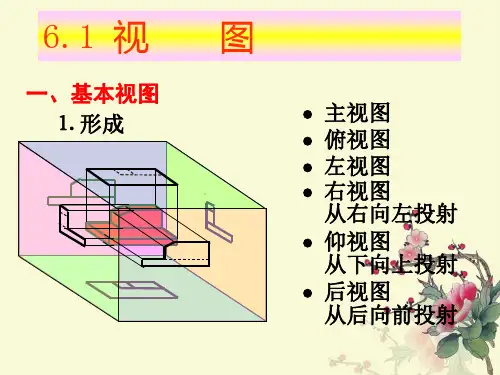

6.1 视 图
任务： 绘制泵盖的视图
能力目标：绘制机件的视图
一、基本视图
1. 基本概念 --在三视图(主视图、俯视图、左视图) 基础上增加:
右视图 从右向左投影
仰视图 从下向上投影
后视图 从后向前投影
三、断面图的类型 断面图分为移出断面图和重合断面图两类
1.移出断面图：画在视图之外的断面。
移出断面图画法： （1）移出断面图的轮廓线用
粗实线绘制。 （2）移出断面图尽量画在剖
切符号的延长线上
（3）当剖切平面通过由回转面形成的孔或凹坑等结构的轴线 时，这些结构应按剖视图画出。
A—A
B—B
A
B
C
C—C
对于同一机体，在它的各个剖视图和断面图中，剖面线的倾斜方向应一致。
一般与主要轮廓线或对称线成45°角所示。在特殊情况下也 可与主要轮廓线成30°或60°角
(4) 剖面符号 不同的材料有不同的剖面符号，有关剖面符号的规定见下表。 在绘制机械图样时，用得最多的是金属材料的剖面符号。
金属材料 （已有规 定剖面符号者外）
B
B
当机件的结构接近于对称，而且不对称的部分另 有图形表达清楚时，可画成半剖视。

机械制图向视图局部视图斜视图

(2) 向视图的视图名称“”为大写拉丁字母， 无论是在箭头旁的字母，还是视图上方的字母，均 应与读图方向相一致，以便于识别。
局部视图
当物体在平行 于某基本投影面方 向上仅有某局部结 构形状需要表达， 而又没有必要画出 其完整的基本视图 时，
可将物体的局 部结构形状向基本
投影面投射， 这样得到的视
图,称为局部视图 。
局部视图画法和标注的规定
(1) 局部视图的断裂边界应以波浪线或双折线表示 。
(2) 当表示的局部结构 外形轮廓线呈完整 封闭图形时，波浪 线可省略不画。
(3) 局部视图可按基本 视图的配置形式配 置,这时不需标注 。
(4) 对称物体可画一半 或画1/4（在简化画
法中介绍）。 也可按向视图的配置形式配置，并标注 。

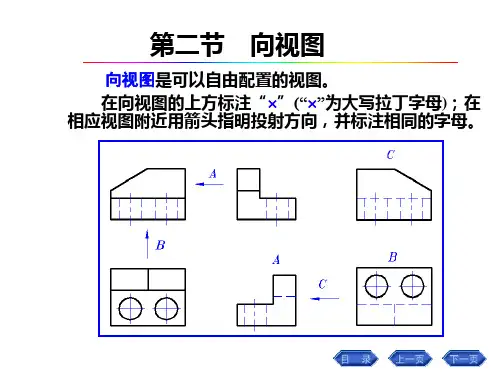

第二节 向视图
向视图是可以自由配置的视图。 在向视图的上方标注“”(“”为大写拉丁字母)；在 相应视图附近用箭头指明投射方向，并标注相同的字母。
注意
(1) 向视图是基本视图的另一种表现形式，它们 的主要差别在于视图的配置发生了变化。
所以，在向视图中表示投射方向的箭头应尽可 能配置在主视图上，以使所获视图与基本视图相一 致。而绘制以向视图方式表达的后视图时，应将投 射箭头配置在左视图或右视图上。
斜视图
为了表达倾斜部分的真实形状，可选择一个与物 体倾斜部分平行，并垂直于一个基本投影面的辅助投 影面，将该倾斜部分的结构形状向辅助投影面投影，
这样得到的视图，称为斜视图 。
斜视图通常按向视 图的配置形式配置并标 注，必要时允许将斜视 图旋转配置。
表示该视图名称 的大写拉丁字母应靠 近旋转符号的箭头端。
也允许将旋转90°。
A45°

【机械制图】第7章 机件的表达方法


三、剖切面和剖切方法
2. 两相交的剖切平面
A
画图时的注意点
A
A
① 在剖切平面后的 其它结构，一般 仍按原来的位置 投射。
A— A
注：国家标准规定：肋板纵向剖切时，不画剖面线， 用粗实线把肋板与其邻接部分分开。
三、剖切面和剖切方法
2. 两相交的剖切平面
A-A
按不剖画出 画图时的注意点
② 当剖切后产生不完
一、基本视图
仰视图
主视图
投影面展开方法
俯视图
一、基本视图
按此视图位置配置，一律不标注视图名称。
仰视图
右视图 主视图
左视图
后视图
俯视图
一、基本视图
各基视本图视的图相的互投位影置规与律机：件的方位关系：
左主右、方俯位、：仰主、视后图视与图后长视对图正的；左右关系相反。
上主下、方左位、：右、后视图高平齐； 前俯后、方左位、：仰远、离右主视视图图宽为相前等方。。
二、剖视图的种类
2. 半剖视图
A
A
A-A
画半剖视图的注意点
① 在半剖视图中，视图与剖视图 的分界线为细点画线。
② 由于半剖视图可同时兼顾机件 的内、外形体的表达，所以在 表达视图外形的那一半视图中 一般不必再画表达机件内形的 虚线。但要画出表示圆孔、圆 槽位置的中心线。
③ 半剖视图的标注方法与全剖视 图相同。
整要素时，该部分
按不剖绘制。
A
A
旋转剖主要用来表达 那些具有明显回转轴线， 内形分布在两相交平面上 的机件。
A
三、剖切面和剖切方法
3. 几个平行的剖切平面 ——用几个平行的剖切
标注方法
平面剖开机件的方法称为阶梯剖。

机械制图件向视图


⒌ 几种结构不同的零件的剖视
A-A
B -B
C-C
A
AB
BC
C
二、剖视的种类及适用条件
1.全剖视 用剖切面完全地剖开物体所得的剖视图。
A－A
适用范围：
外形较简
单，内形较复
杂，而图形又
不对称时。
A
A
⒉ 半剖视
A—A
不能表达外形
A
A
存在什么问题？
解决办法：
已表达清楚的 内形虚线不画
A—A
半剖视 以对称线为 界，一半画 视图，一半 画剖视。
④ 在一个视图中，局部剖的数量不宜过 多。
三、剖切平面的种类及适用条件
1.单一剖切平面
A－A
⑴ 平行于某一 基本投影面
A
A
⑵ 不平行于任何基本投影面（投影面垂直面）
A－A
A－A
A
☆ 标注方法：
☆ 适用范围：
当机件具有
A
A－A
倾斜部分，同时
这部分内形和外 B
B
形都需表达时。
☆ 此剖视可按斜视
B－B
三个互相垂直的投影面V、H、W， 将W面左侧空间划分为四个区域，按顺 序分别称为第一角、第二角、第三角、 第四角。
将物体放在第
三角，使投影面处 在观察者和物体之 间进行投射。
v
ⅡⅠ Ⅲ
ⅣH
⒉ 第三角画法中的三视图
⑴ 三视图的形成
● 前视图 从前向后观察物体，在正平面
（V面）上所得的视图。
● 顶视图 从上向下观察物体，
图的配置方式配
置。
⒉ 两相交的剖切平面
A－A
A
A
☆ 标注方法：
A

机械制图 项目2 绘制物体的三视图

《机械制图》
项目二 绘制物体的三视图
项目二 项目二 绘制物体的三视图
项目二 绘制物体的三视图
项目描述
1
机械图样主要采用正投影法绘制。正投
影法的投影原理是制图课程的理论基础，是
本课程的核心内容。用正投影法绘制的物体
的图形称为视图。一面视图一般不能完全确
定物体的形状和大小，为了将物体的形状和
大小表达清楚，要向多个投影面投影，画出
任务一 绘制L形直角板的三视图
任务实施
02 作图
3 画切角的三面投影：先画反应切角形状的左视图； 再按”高平齐、宽相等”投影关系画出其主视图视 图和俯视图的投影。
4 检查没有错误，描深，完成三视图。
任务二 徒手绘制物体的三视图
任务二 徒手绘制物体的三视图
任务描述
徒手绘制物体的三视图。
任务二 徒手绘制物体的三视图
( 1 ) 三投影面体系的建立
正立投影面，用“V”表示； 水平投影面，用“H”表示； 侧立投影面，用 “W”表示；
X轴——V与H面的交线，代表长度方向； Y轴——H与W面的交线，代表宽度方向； Z轴——V与W面的交线，代表高度方向； 三根投影轴互相垂直，其交点称为原点O。
( 2 ) 三视图的形成
4 检查没有错误，加深，完成三视图。
本小节结束
项目二 绘制物体的三视图
知识衔接
1 正投影法： 平行的投射线垂直于投影面的投影法。
项目二 绘制物体的三视图
知识衔接
1 斜投影法：
行的投射线倾斜于投影面的投影法。
项目二 绘制物体的三视图
知识链接
3 正投影示例：
正投影将反映该平面图形的 真实形状和大小，度量性，作图 方便，在工程上得到广泛应用。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

解决办法？采用剖视图
第二节 剖视图
一、剖视图的基本概念
剖视图的形成
假想地用剖切 面剖开机件， 将位于剖切面 与观察者之间 的部分移走， 将剩下的部分 向投影面进行 投影，这样所 得到的图形称 为剖视图
第二节 剖视图 一、剖视图的基本概念
剖视图的画法
• 确定剖切面的位置 • 想象哪部分移走了？剖面区域的形状？哪些部分
二、剖视图的种类
全剖视图
用剖切面完全地剖开物体所得的剖视图。
A－A
适用范围：
外形较简单,内形 较复杂,而图形又 不对称时。
A
A
第二节 剖视图
二、剖视图的种类
半剖视图
若机件具有对称面，在垂直于对称平面的投影面上绘制剖视图， 可以对称中心线为界，一半画成剖视图，另一半画成视图，分别
表达机件的内、外结构，这样的视图称为半剖视图。
一、剖视图的基本概念
画剖视图的注意事项
（1) 剖切平面的选择：通过机件的对称面或轴线且平 行或垂直于投影面。
（2) 剖切是一种假想，其他视图仍应完整画出。
（3) 剖切面后方的可见部分要全部画出。
A－A
B－B
C－C
A
AB
BC
C
第二节 剖视图
一、剖视图的基本概念 画剖视图的注意事项续
（4) 在剖视图上已经表达清楚的结构,在其他视图 上此部分结构的投影为虚线时,其虚线省略不画。
第二节 剖视图
二、剖视图的种类
A－A
半剖视图 半剖视图的适用范围：
B
B 内、外形都需要表达，而
形状又对称或基本对称时。
半剖视图的标注：
当半剖视图平行于投影面的
B－B
的剖切面通过形体的主要轴
线，且按正确投影关系配置
时，可省略标注;否则，应对
A
其A 进行标注;不安投影关系配
置时，还应画出投射方向。
第二节 剖视图
•局部视图可按基本视图 的配置形式配置，也可 按向视图的配置形式配 置。
第一节 视图
四、斜视图
VA
问题：当物体的表面与投 影面成倾斜位置时，其投 影不反映实形。
解决方法：
★增设一个与倾斜表面 平行的辅助投影面。
★将倾斜部分向辅助投 H 影面投射。
斜视图是物体向不平行于基本投影面的平面投 射所得的视图。
第一节 视图
三、局部视图
为重点表达形体 的某一局部复杂 部位，可以将这 一部分向基本投 影面进行投影， 所得到的视图称
为局部视图。
第一节 视图
三、局部视图
AA B
B
注意事项：
•用带字母的箭头指明要 表达的部位和投射方向， 并注明视图名称。
•局部视图的范围用波浪 线表示。当表示的局部 结构是完整的且外轮廓 封闭时，波浪线可省略。
但没有表示清楚的结构，允许画少量虚线。
第二节 剖视图
一、剖视图的基本概念
画剖视图的注意事项续
（5)不需在剖面区域中表示材料的类别时，剖面符号可 采用通用剖面线表示。通用剖面线为细实线，最好 与图形的主要轮廓或剖面区域的对称线成45°角； 同一物体的各个剖面区域，其剖面线画法应一致。
第二节 剖视图
二、剖视图的种类
半剖视图
画半剖视图的注意事项
（1）表达内部结构的半个剖视图与表达外部结构的 半个视图应以点划线为界（与对称线重合的剖切面在 图形上的粗实线轮廓线省略不画）。 （2）同全剖视图一样，画半剖视图也是假想剖切， 其他视图应完整画出，已表达清楚的虚线不画，未表 达清楚的虚线画出。 （3）在表示机件外部结构的半个视图上，一般不需 要再画虚线。 （4）半剖视图多画在主、俯视图的右半边，俯、左 视图的前半边，主、左视图的上半边。
➢主视图、后视图、左视 图、右视图“高平齐”。
第一节 视图
一、基本视图 六个基本视图的方位对应关系
六个基本视图中， 除后视图外，其 他四个基本视图 在靠近主视图的 一侧表示“后”， 在远离主视图的 一侧表示“前”。
第一节 视图
二、向视图 向视图是可以自由配置的视图。
※在向视图的上方标注字母，在相应视图附近用箭头 指明投射方向，并标注相同的字母。
般按照正常投 影关系配置，用带大写 字母的箭头表示投影方 向，并在对应的斜视图 上方标明相同的字母。 必要时，斜视图也可以 配置在其他适当位置， 并允许将图形摆正，并 在图的上方画出旋转符 号。
第二节 剖视图
一、剖视图的基本概念
剖视图的形成
问题：当机件的内部形状较复杂时，视图上将 出现许多虚线，不便于看图和标注尺寸。
机械制图
第六章 图样的表达方法
第一节 视图
一、基本视图
基 本 视 图 ——
机件向基本投 影面投射所得 的视图
六个基本视图 的形成及展开
第一节 视图
一、基本视图 六个基本视图的投影规律
依然遵循三视图中的“三 等关系”：
➢主视图、后视图、俯视 图、仰视图“长对正”；
➢俯视图、仰视图、左视 图、右视图“宽相等”；
第二节 剖视图
二、剖视图的种类
A－A
局部剖视图
B
B 用剖切平面局部地剖
开物体所得的剖视图
称为局部剖视图。
B－B
A
A
第二节 剖视图
二、剖视图的种类 局部剖视图的适用范围
（1）形体的内、 外结构都比较复杂， 而图形不对称时， 为了把内、外形都 表达清楚，宜采用 局部剖视图。
第二节 剖视图
二、剖视图的种类 局部剖视图的适用范围
投射时可看到？ • 在剖面区域内画上剖面符号。
第二节 剖视图 一、剖视图的基本概念
剖视图的标注
剖视图的上方注出“×－×” （×为大写的拉丁字母），表 示剖视图的名称； 用粗实线（线宽为轮廓粗实 线 的 1~1.5 倍 ） 表 示 剖 切 面 的 起、讫及转折位置，应避免与 图形的轮廓线相交； 表 示 剖 切 面 起 讫 线 的 外 端 ， 应用细实线箭头表示投射方向， 并注上相应的字母。若同一张 图纸上有几个剖视图时，应用 不同的字母标注，以示区分。
第二节 剖视图
画 局 部 剖 视 图 的 注 意 事 项
第二节 剖视图
画 （1）表示断裂处的波浪线不能和图样上
局
部 的其它轮廓线重合，不能画到被剖实体 剖 轮廓线之外。
视 （2）对槽、孔等空腔结构，注意波浪线
（2）形体的局部结构形状需要表达，而又不宜 采用全剖视的情况。
第二节 剖视图
二、剖视图的种类 局部剖视图的适用范围
（3）表达轴、手柄等实心杆件内的键、槽时常 用局部剖视图。
第二节 剖视图
二、剖视图的种类 局部剖视图的适用范围
（4）当形体的轮廓线与对称中心线重合，不宜 采用半剖视的情况 。
错误
正确
