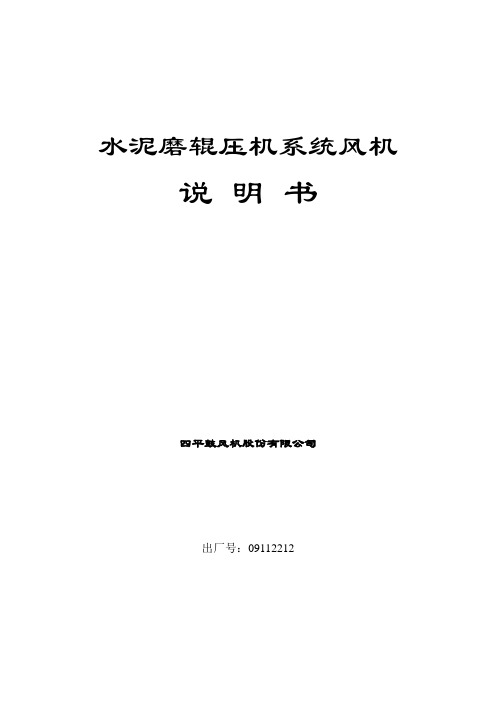

水泥磨辊压机系统风机
说明书
四平鼓风机股份有限公司
出厂号:09112212
产品说明书
一.概述
离心通风机是通过电动机旋转,拖动风机叶轮旋转,叶轮对气体作功,使气体获得能量的旋转机械。气体在离心通风机中沿轴向进入叶轮,从径向离开叶轮。
二.风机的性能及性能换算
1.风机的性能参数
2.性能换算
当风机使用状态与设计给定参数不同时,风机的流量、全压、内功率可以按以下关系式进行换算:
a) 当转速、气体密度变化时
Q2=(n2/n1)×Q1
P2=(ρ2/ρ1)×(n2/n1)2×P1
N2=(ρ2/ρ1)×(n2/n1)3×N1
b) 当转速、大气压力、气体温度变化时:
Q2=(n2/n1)×Q1
P2=(P a2/P a1)×(273+t1)/(273+t2)×(n2/n1) 2×P1
N2=(P a2/P a1)×(273+t1)/(273+t2)×(n2/n1) 3×N1
其中Q1、P1、n1、ρ1、t1、P a1为设计给定的流量、全压、转速、气体密度、气体温度、大气压力。Q2、P2、n2、ρ2、t2、P a2为使用状态下的流量、全压、转速、气体密度、气体温度、大气压力。
三.风机的结构
1.旋向
顺旋风机:从电机端正视风机,叶轮顺时针方向旋转的风机。
逆旋风机:从电机端正视风机,叶轮逆时针方向旋转的风机。2.风机出口角度与进气箱角度
风机出风口中心线与水平方向的夹角为风机出口角度
风机进气箱中心线与水平方向的夹角为风机进气箱角度。
3.传动方式
风机的传动方式分为A、B、C、D、E、F六种。
A式:叶轮直接装在电机轴上,一般小型风机常采用的传动方式。
B式:风机与电机用皮带传动,叶轮悬臂,皮带轮在两轴承中间的
传动方式。
C式:风机与电机用皮带传动,叶轮悬臂,皮带轮在两轴承外側的
传动方式。
D式:风机与电机用联轴器传动,叶轮悬臂,联轴器在两轴承外側传动方式。
E式:风机与电机用皮带传动,叶轮在两轴承中间位置的传动方式。
F式:风机与电机用联轴器传动,叶轮在两轴承中间位置的传动方式。四.风机的主要零部件
1.叶轮
叶轮由轮盘、轮盖、轴盘和叶片通过铆焊而成。叶片根据风机的性能及工作情况设计成后向机翼型叶型。
叶轮成型后均经过动平衡校正,以保证其平衡精度。叶轮的材料选用普通碳素钢。
2.机壳
由普通碳素钢板材焊接而成,一般小型风机为整体结构,大型风机为分体式,便于运输和按装。
3.进风口
由普通碳素钢板材制成的收敛型,流线型整体结构,用螺栓固定在机壳側面。
4.主轴及轴承箱
主轴、滚动轴承、滑动轴承、轴承箱、联轴器构成风机传动部分,根据工作情况,轴承箱通水冷却。
五.风机的安装
a)首先应对风机各部件进行检查,机件要完整,联接螺栓应紧固,叶
轮与机壳的旋向应一致,叶轮、主轴不应有变形和损伤,轴承箱转动应灵活,轴承无异常响声。
b)安装风机轴承箱要注意保证风机主轴轴线与电机轴线重合,主轴水
平放置。安装轴承箱时,要在结合面上涂胶,防止漏油(胶出厂时已带)。
c)安装电动机一定保证电机与风机的同轴度不大于0.05mm,轴线倾斜
不大于0.2/1000,注意两半联轴器间的距离符合要求。
d)安装叶轮、机壳和进风口时,进风口要仔细调整,保证进风口与叶
轮进口的轴向间隙和径向间隙,这样才能保证风机的性能和效率。
e)安装调节门时注意不要装反,要保证进气方向与叶轮旋向一致。
f)安装风机进、出口管道时不允许将管道重量加在风机机壳上或其它
部件上,以免引起机壳变形,影响风机使用性能。
g)风机安装完成后,应试转叶轮,检查是否过紧或与固定部分相碰
撞,发现问题必须调整好。
六.风机的试车
1.电动机试运转
离心通风机在本体试车之前,必须对电动机进行无负荷试运转,只有在电动机无负荷试运转正常条件下才能进行风机本体试车
联轴器传动的D式可以卸下柱销脱开风机,单独进行电动机试运转。2.风机试车前的检查和准备
a)检查风机进风口与叶轮之间的间隙,径向应均匀,轴向应符号要求。
b)检查所有紧固螺栓,不得松动。
a)手动盘车,转子转动应灵活,无碰撞、接触现象。
b)联轴器传动的风机,要检查电机与风机主轴的同轴度。
c)需要循环水、油的高温风机必须检查供水、供油情况,保证水
路、油路畅通。
d)上述检查正常后,关闭风机进风调节门或管道入口阀门。管道出
口有阀门时可以稍开。
3.试车
风机试车过程中应随时检查以下内容:
a)转子运转声音是否正常、有无摩擦现象。
b) 轴承温度是否符合技术要求。
c)轴承箱是否振动过大。
d)紧固螺栓有无松动。
e)冷却水、循环油路是否畅通。
f) 电机是否超载。
当发现风机有剧烈振动、撞击、轴承温度迅速上升、电动机过载
等现象时必须马上停车,查明原因。
4.高温离心通风机和锅炉引风机的试车和启动
高温离心通风机和锅炉引风机都是按气体介质的最高温度来计算
所需功率和选用电动机的。气体介质温度高时气体密度小,产生的压
力低,所需功率小。所以高温离心通风机和锅炉引风机选用的电机功
率比常温下风机功率小很多,这类风机在试车和启动时要特别注意,
因为在通风机启动之前,气体介质温度很难达到工作温度的要求,有
时甚至需要通风机在常温下转动起来以后,才能生炉加热,这种情况
下将调节门全闭启动以外,还需要注意电动机的超载情况。如果通风
机工作气体温度和通风机启动时的气体温度相差很大时,是否能直接
启动,须按实际情况而定,不得强行启动,以免烧毁电机。
七.风机的使用和维护
1.风机的使用
离心通风机在使用时常常发生流量不足或流量过多的现象,产生
这种现象的主要因素分析如下:
如果是在使用过程中发生这种现象,主要是由于管网阻力时大时
小或者风机在非稳定区工作的缘故。当管网阻力时大时小变化时,可
以通过控制调节阀门或工艺过程来保持风机正常流量。如果是在非稳
