机械设计复习提纲

机械设计复习提纲一、机械设计概论1、机械零件应满足的基本要求掌握：强度要求、刚度要求、寿命要求（概念、措施）2、机械零件的强度掌握：脉动循环应力、对称循环应力、不对称循环应力、r等的定义。

掌握：公称载荷（应力）、计算载荷（计算应力）二、轴毂连接1、键连接掌握：类型、特点、应用，键的强度计算p106，6-1（掌握普通平键的失效形式、校核方法）2、花键连接p85,3-1、3-2掌握：矩形花键连接和渐开线花键的特点、失效形式3、无键连接和销连接了解：类型、工作方式、失效形式三、螺纹连接和螺旋连接了解螺纹连接的类型、特点、应用、螺纹几何参数；螺纹联接有4中基本类型。

螺栓联接：用于被联接件不太厚且两边有足够的安装空间的场合。

双头螺柱联接：用于不能采用螺栓联接且又需要经常拆卸的场合。

螺钉联接：用于不能采用螺栓联接（如被联接件之一太厚不宜制成通孔，或没有足够的装配空间），又不需要经常拆卸的场合。

,紧定螺钉联接：用于传递力和力矩不大的场合。

螺纹连接的预紧和放松预紧是指在装配时拧紧，是联接在承受工作载荷之前预先受到预紧力的作用。

预紧的目的是增加螺纹联接的刚度、保证联接的紧密性和可靠性（防松能力）。

拧紧后，预紧应力的大小不得超过材料屈服极限σS的80%。

预紧目的——增强被联接件的紧密性、可靠性及防止被联接件间出现缝隙或发生滑移。

防松目的：防止螺纹副相对转动。

在冲击、振动、变载以及温度变化大时，螺纹副间和支承面间的摩擦力可能在瞬间减小或消失，不再满足自锁条件。

这种情况多次重复，就会使联接松动，导致机器不能正常工作或发生严重事故。

因此，在设计螺纹联接时，必须考虑防松。

根据防松原理，防松类型分为摩擦防松，机械防松，破坏螺纹副关系防松。

螺纹连接的强度计算（失效形式、松螺栓连接的校核方法、紧螺栓连接的校核方法：横向载荷和轴向载荷）承受横向载荷的紧螺栓联接，受拉剪切、拉伸承受横向载荷的普通螺栓联接，受拉应力、扭剪应力，可能发生断裂承受横向载荷的铰制孔螺栓联接，受剪切、挤压，可能发生压溃、剪断普通螺栓连接和铰制孔螺栓连接的区别和失效形式等结构设计的合理与否，并改正四、带传动组成、类型、失效形式受力分析、参数选择预紧五、链传动组成、结构、链传动多边形效应、受力分析、失效形式、参数选择、链传动的布置组成：主、从动链轮、链条、封闭装置、润滑系统和张紧装置等六、齿轮传动齿轮传动的失效形式、设计准则直齿轮、斜齿轮、锥齿轮受力方向的判别提高齿面接触疲劳强度的措施1、提高表面光洁度，在两滚动体接触表面间加润滑剂，用各种热处理工艺提高滚动体接触表面的硬度等。

机械设计基础复习提纲第一部分课程重点内容第一章平面机构的自由度和速度分析运动副的概念和分类P6—7；运动副图形符号P8；能画出和认识机构运动简图P8—10。

平面机构自由度的计算公式P11；复合铰链、局部自由度及简单的虚约束P12—13；速度瞬心及三心定理P14-171、所以构件都在相互平行的平面内运动的机构称为平面机构；2、两构件直接接触并能产生一定相对运动的连接称为运动副。

两构件通过面接触组成的运动副称为低副，平面机构中的低副有移动副和转动副。

两构件通过点或线接触组成的运动副称为高副；3、绘制平面机构运动简图；4、机构自由度F=3n-2P l-P h,原动件数小于机构自由度，机构不具有确定的相对运动；原动件数大于机构自由度，机构中最弱的构件必将损坏；机构自由度等于零的构件组合，它的各构件之间不可能产生相对运动；5、计算平面机构自由度的注意事项：（1）复合铰链（图1-13）；（2）局部自由度：凸轮小滚子焊为一体（3）虚约束（4）两个构件构成多个平面高副，各接触点的公共法线彼此重合时只算一个高副，各接触点的公共法线彼此不重合时相当于两个高副或一个低副，而不是虚约束；6、自由度的计算步骤要全：1）指出复合铰链、虚约束和局部自由度；2）指出活动构件、低副、高副；3）计算自由度；4）指出构件有没有确定的运动；5）计算公式F=3n-2P L-P H7、速度瞬心与三心定理：1）速度瞬心：两刚体上绝对速度相同的重合点（绝对瞬心，相对瞬心）；2）常见运动副的速度瞬心的寻找方法；3）三心定理：三个彼此作平面运动的构件共有三个瞬心，且它们位于同一条直线上；4）利用三心定理求机构的全部瞬心；5）利用三心定理求机构的转速、角速比、速度。

第二章平面连杆机构平面四杆机构的三种基本形式及运动特征P21—28；四杆机构类型判定准则P28；急回特性 P29；压力角与传动角P30；死点位置P31；四杆机构的设计（按给定的连杆位置或行程速度变化系数设计四杆机构）P32—34（要求掌握几何作图法，解析法和实验法不考）。

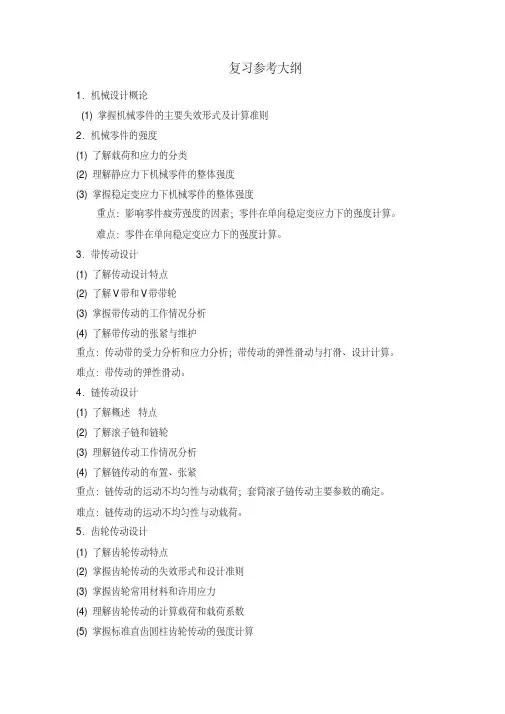

复习参考大纲
1．机械设计概论
(1) 掌握机械零件的主要失效形式及计算准则
2．机械零件的强度
(1) 了解载荷和应力的分类
(2) 理解静应力下机械零件的整体强度
(3) 掌握稳定变应力下机械零件的整体强度
重点：影响零件疲劳强度的因素；零件在单向稳定变应力下的强度计算。

难点：零件在单向稳定变应力下的强度计算。

3．带传动设计
(1) 了解传动设计特点
(2) 了解V带和V带带轮
(3) 掌握带传动的工作情况分析
(4) 了解带传动的张紧与维护
重点：传动带的受力分析和应力分析；带传动的弹性滑动与打滑、设计计算。

难点：带传动的弹性滑动。

4．链传动设计
(1) 了解概述特点
(2) 了解滚子链和链轮
(3) 理解链传动工作情况分析
(4) 了解链传动的布置、张紧
重点：链传动的运动不均匀性与动载荷；套筒滚子链传动主要参数的确定。

难点：链传动的运动不均匀性与动载荷。

5．齿轮传动设计
(1) 了解齿轮传动特点
(2) 掌握齿轮传动的失效形式和设计准则
(3) 掌握齿轮常用材料和许用应力
(4) 理解齿轮传动的计算载荷和载荷系数
(5) 掌握标准直齿圆柱齿轮传动的强度计算。

《机械设计基础B》考研复习提纲机械原理部分一、绪论1、明确本课程研究的对象和内容；2、明确机器、机构、机械、构件、零件的概念。

二、平面机构的结构分析1、掌握机构运动简图的绘制方法；2、掌握平面机构自由度的计算及运动确定性的判断。

三、平面机构的运动分析和力分析1、掌握瞬心的基本概念及用瞬心法对简单高、低副机构进行速度分析；2、了解作用于机构中的力的分类；3、了解移动副和转动副中摩擦力的计算方法。

四、平面连杆机构1、了解平面四杆机构的基本类型及判断方法；2、掌握四杆机构的急回特性分析、传动角压力角分析及死点位置的分析；3、掌握四杆机构图解设计的基本方法。

五、凸轮机构1、了解凸轮机构推杆的几种常用运动规律；2、掌握盘形凸轮机构凸轮廓线的设计方法；3、了解凸轮机构的运动失真、压力角及基圆尺寸的确定。

六、齿轮机构1、了解齿廓啮合基本定律；2、理解渐开线直齿圆柱齿轮传动的啮合特性；3、掌握标准直齿圆柱齿轮的基本参数和几何尺寸的计算方法；4、掌握渐开线齿轮传动的条件（正确啮合、正确安装、连续传动）；5、了解渐开线齿轮的范成原理、根切、最少齿数及变位齿轮等概念；6、了解平行轴斜齿圆柱齿轮的啮合特点，掌握几何尺寸的计算方法。

七、轮系1、了解轮系的各种基本类型情况；2、掌握定轴轮系、周转轮系及复合轮系传动比的计算方法。

八、机械系统运动方案1、了解机构选型的基本知识；2、了解简单机械系统运动方案的拟定。

机械设计部分一、联接1、掌握螺纹联接常用类型的特点、应用及对联接件的要求；2、了解螺栓组联接结构设计要点；3、了解各种键联接的类型、结构、特点和应用，掌握平键联接的尺寸选择及强度计算。

二、带传动1、了解带传动的受力分析、滑动分析及应力分析；2、掌握普通V带传动的设计计算方法及带轮的设计。

三、链传动1、了解链传动的特点和应用；2．了解链传动的运动特性。

四、齿轮传动1、了解齿轮轮齿的常见失效形式及齿轮常用材料及热处理方式；2、掌握直齿圆柱齿轮传动、斜齿圆柱齿轮传动及圆锥齿轮传动的轮齿受力分析；3．掌握圆柱齿轮齿面接触疲劳强度计算和齿根弯曲疲劳强度计算方法及对强度公式的运用。
