6.锚固承载力现场检验方法及评定标准

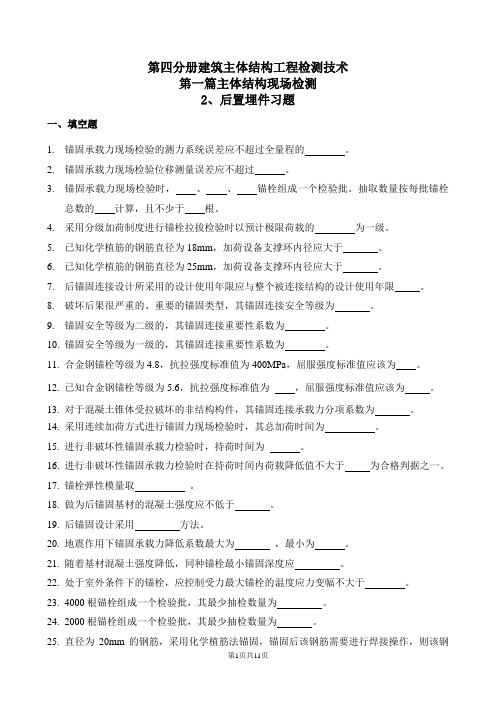

第四分册建筑主体结构工程检测技术第一篇主体结构现场检测2、后置埋件习题一、填空题1.锚固承载力现场检验的测力系统误差应不超过全量程的。

2.锚固承载力现场检验位移测量误差应不超过。

3.锚固承载力现场检验时，、、锚栓组成一个检验批。

抽取数量按每批锚栓总数的计算，且不少于根。

4.采用分级加荷制度进行锚栓拉拔检验时以预计极限荷载的为一级。

5.已知化学植筋的钢筋直径为18mm，加荷设备支撑环内径应大于。

6.已知化学植筋的钢筋直径为25mm，加荷设备支撑环内径应大于。

7.后锚固连接设计所采用的设计使用年限应与整个被连接结构的设计使用年限。

8.破坏后果很严重的、重要的锚固类型，其锚固连接安全等级为。

9.锚固安全等级为二级的，其锚固连接重要性系数为。

10.锚固安全等级为一级的，其锚固连接重要性系数为。

11.合金钢锚栓等级为4.8，抗拉强度标准值为400MPa，屈服强度标准值应该为。

12.已知合金钢锚栓等级为5.6，抗拉强度标准值为，屈服强度标准值应该为。

13.对于混凝土锥体受拉破坏的非结构构件，其锚固连接承载力分项系数为。

14.采用连续加荷方式进行锚固力现场检验时，其总加荷时间为。

15.进行非破坏性锚固承载力检验时，持荷时间为。

16.进行非破坏性锚固承载力检验时在持荷时间内荷载降低值不大于为合格判据之一。

17.锚栓弹性模量取。

18.做为后锚固基材的混凝土强度应不低于。

19.后锚固设计采用方法。

20.地震作用下锚固承载力降低系数最大为，最小为。

21.随着基材混凝土强度降低，同种锚栓最小锚固深度应。

22.处于室外条件下的锚栓，应控制受力最大锚栓的温度应力变幅不大于。

23.4000根锚栓组成一个检验批，其最少抽检数量为。

24.2000根锚栓组成一个检验批，其最少抽检数量为。

25.直径为20mm的钢筋，采用化学植筋法锚固，锚固后该钢筋需要进行焊接操作，则该钢筋离开基面预留长度为。

26.当非破坏性为不合格时，应抽取不少于锚栓进行破坏性检验。
