(植筋)后锚固抗拔承载力现场检测作业指导书

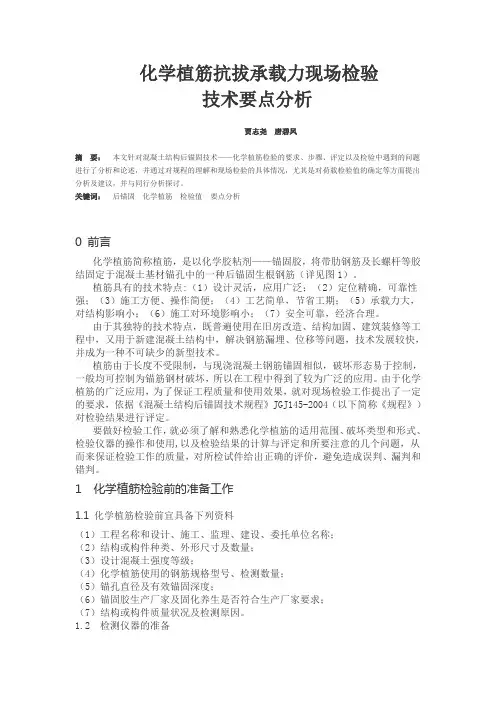

化学植筋抗拔承载力现场检验技术要点分析贾志尧唐碧凤摘要：本文针对混凝土结构后锚固技术——化学植筋检验的要求、步骤、评定以及检验中遇到的问题进行了分析和论述，并通过对规程的理解和现场检验的具体情况，尤其是对荷载检验值的确定等方面提出分析及建议，并与同行分析探讨。

关键词：后锚固化学植筋检验值要点分析0 前言化学植筋简称植筋，是以化学胶粘剂——锚固胶，将带肋钢筋及长螺杆等胶结固定于混凝土基材锚孔中的一种后锚固生根钢筋（详见图1）。

植筋具有的技术特点:（1）设计灵活，应用广泛；（2）定位精确，可靠性强；（3）施工方便、操作简便；（4）工艺简单，节省工期；（5）承载力大，对结构影响小；（6）施工对环境影响小；（7）安全可靠，经济合理。

由于其独特的技术特点，既普遍使用在旧房改造、结构加固、建筑装修等工程中，又用于新建混凝土结构中，解决钢筋漏埋、位移等问题，技术发展较快，并成为一种不可缺少的新型技术。

植筋由于长度不受限制，与现浇混凝土钢筋锚固相似，破坏形态易于控制，一般均可控制为锚筋钢材破坏，所以在工程中得到了较为广泛的应用。

由于化学植筋的广泛应用，为了保证工程质量和使用效果，就对现场检验工作提出了一定的要求，依据《混凝土结构后锚固技术规程》JGJ145-2004（以下简称《规程》）对检验结果进行评定。

要做好检验工作，就必须了解和熟悉化学植筋的适用范围、破坏类型和形式、检验仪器的操作和使用,以及检验结果的计算与评定和所要注意的几个问题，从而来保证检验工作的质量，对所检试件给出正确的评价，避免造成误判、漏判和错判。

1 化学植筋检验前的准备工作1.1 化学植筋检验前宜具备下列资料（1）工程名称和设计、施工、监理、建设、委托单位名称；（2）结构或构件种类、外形尺寸及数量；（3）设计混凝土强度等级；（4）化学植筋使用的钢筋规格型号、检测数量；（5）锚孔直径及有效锚固深度；（6）锚固胶生产厂家及固化养生是否符合生产厂家要求；（7）结构或构件质量状况及检测原因。

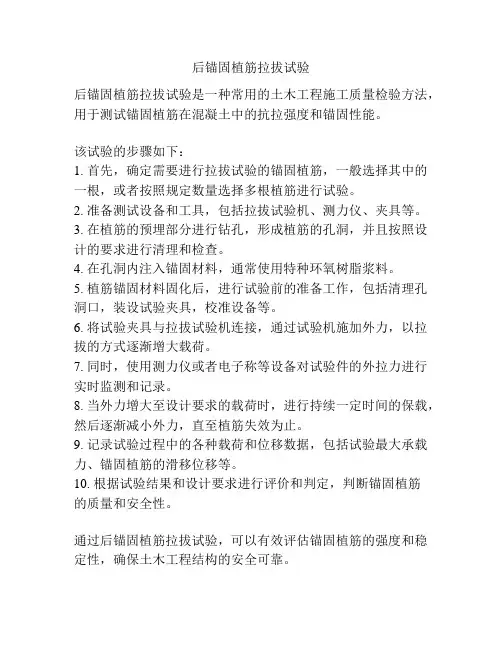

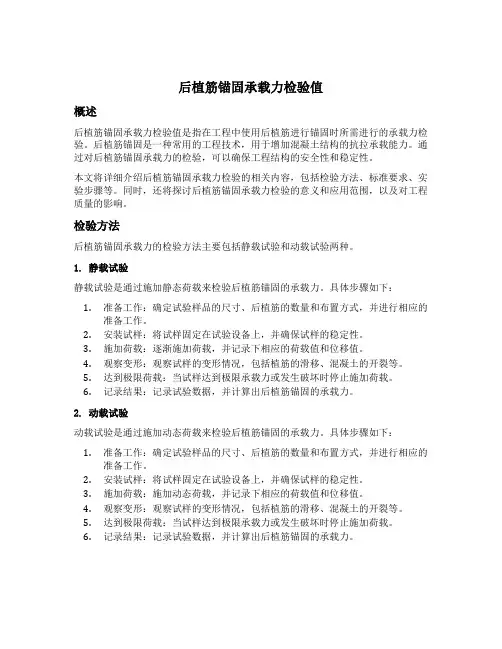

后锚固植筋拉拔试验
后锚固植筋拉拔试验是一种常用的土木工程施工质量检验方法，用于测试锚固植筋在混凝土中的抗拉强度和锚固性能。

该试验的步骤如下：
1. 首先，确定需要进行拉拔试验的锚固植筋，一般选择其中的一根，或者按照规定数量选择多根植筋进行试验。

2. 准备测试设备和工具，包括拉拔试验机、测力仪、夹具等。

3. 在植筋的预埋部分进行钻孔，形成植筋的孔洞，并且按照设计的要求进行清理和检查。

4. 在孔洞内注入锚固材料，通常使用特种环氧树脂浆料。

5. 植筋锚固材料固化后，进行试验前的准备工作，包括清理孔洞口，装设试验夹具，校准设备等。

6. 将试验夹具与拉拔试验机连接，通过试验机施加外力，以拉拔的方式逐渐增大载荷。

7. 同时，使用测力仪或者电子称等设备对试验件的外拉力进行实时监测和记录。

8. 当外力增大至设计要求的载荷时，进行持续一定时间的保载，然后逐渐减小外力，直至植筋失效为止。

9. 记录试验过程中的各种载荷和位移数据，包括试验最大承载力、锚固植筋的滑移位移等。

10. 根据试验结果和设计要求进行评价和判定，判断锚固植筋
的质量和安全性。

通过后锚固植筋拉拔试验，可以有效评估锚固植筋的强度和稳定性，确保土木工程结构的安全可靠。

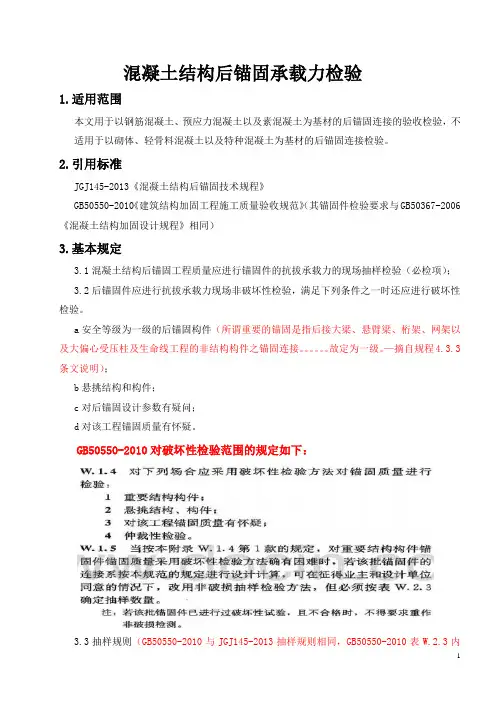

混凝土结构后锚固承载力检验1.适用范围本文用于以钢筋混凝土、预应力混凝土以及素混凝土为基材的后锚固连接的验收检验，不适用于以砌体、轻骨料混凝土以及特种混凝土为基材的后锚固连接检验。

2.引用标准JGJ145-2013《混凝土结构后锚固技术规程》（其锚固件检验要求与GB50367-2006 GB50550-2010《建筑结构加固工程施工质量验收规范》《混凝土结构加固设计规程》相同）3.基本规定3.1混凝土结构后锚固工程质量应进行锚固件的抗拔承载力的现场抽样检验（必检项）；3.2后锚固件应进行抗拔承载力现场非破坏性检验，满足下列条件之一时还应进行破坏性检验。

a安全等级为一级的后锚固构件（所谓重要的锚固是指后接大梁、悬臂梁、桁架、网架以及大偏心受压柱及生命线工程的非结构构件之锚固连接。

故定为一级。

—摘自规程4.3.3条文说明）；b悬挑结构和构件；c对后锚固设计参数有疑问；d对该工程锚固质量有怀疑。

GB50550-2010对破坏性检验范围的规定如下：3.3抽样规则（GB50550-2010与JGJ145-2013抽样规则相同，GB50550-2010表W.2.3内容与JGJ145-2013中表C.2.3也相同）3.3.1锚栓非破损抽样：a．锚固承载力现场非破坏性检验可采用随机抽样办法取样，应以同品种、同规格、同强度等级的锚固件安装于锚固部位基本相同部位的同类构件为一个检验批，并应从每一检验批所含的锚固件中进行抽样。

b．对重要结构构件及生命线工程非结构构件，数量应按规程表C.2.3（附后）抽取。

（生命线工程是指维系城镇与区域经济、社会功能的基础设施与工程系统。

主要包括：交通系统、供（排）水系统、燃气系统、输油系统、电力系统、通讯系统、水利工程等工程系统。

--摘自GB/T24336-2009）。

规程表C.2.3检验批锚栓总数≤100 500 1000 2500 ≥5000按检验批锚栓总数计算的最小抽样量20%且不少于5件10% 7% 4% 3%注：当锚栓总数介于两栏数量之间时，可按线性内插法确定抽样数量。

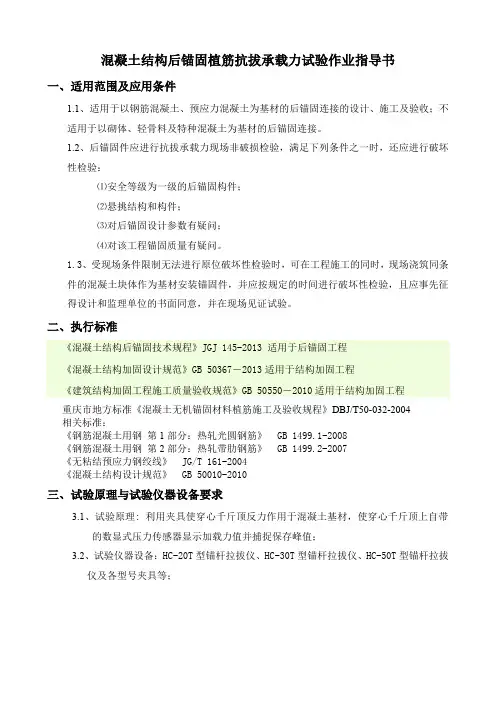

混凝土结构后锚固植筋抗拔承载力试验作业指导书一、适用范围及应用条件1.1、适用于以钢筋混凝土、预应力混凝土为基材的后锚固连接的设计、施工及验收；不适用于以砌体、轻骨料及特种混凝土为基材的后锚固连接。

1.2、后锚固件应进行抗拔承载力现场非破损检验，满足下列条件之一时，还应进行破坏性检验：⑴安全等级为一级的后锚固构件；⑵悬挑结构和构件；⑶对后锚固设计参数有疑问；⑷对该工程锚固质量有疑问。

1.3、受现场条件限制无法进行原位破坏性检验时，可在工程施工的同时，现场浇筑同条件的混凝土块体作为基材安装锚固件，并应按规定的时间进行破坏性检验，且应事先征得设计和监理单位的书面同意，并在现场见证试验。

二、执行标准《混凝土结构后锚固技术规程》JGJ 145-2013 适用于后锚固工程《混凝土结构加固设计规范》GB 50367－2013适用于结构加固工程《建筑结构加固工程施工质量验收规范》GB 50550－2010适用于结构加固工程重庆市地方标准《混凝土无机锚固材料植筋施工及验收规程》DBJ/T50-032-2004相关标准：《钢筋混凝土用钢第1部分：热轧光圆钢筋》GB 1499.1-2008《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB 1499.2-2007《无粘结预应力钢绞线》JG/T 161-2004《混凝土结构设计规范》 GB 50010-2010三、试验原理与试验仪器设备要求3.1、试验原理:利用夹具使穿心千斤顶反力作用于混凝土基材，使穿心千斤顶上自带的数显式压力传感器显示加载力值并捕捉保存峰值；3.2、试验仪器设备：HC-20T型锚杆拉拔仪、HC-30T型锚杆拉拔仪、HC-50T型锚杆拉拔仪及各型号夹具等；常用拉拔仪规格参数一览表3.3、仪器设备技术指标：用于试验的仪器设备，应采用专门的拉拔仪并应符合下列规定：1）设备的加荷能力应比预计的检验荷载值至少大20％，且不大于检验荷载的2.5倍，并应能连续、平稳、速度可控的运行；2）加载设备应能按照规定的速度加载，测力系统整机允许偏差为全量程的±2％；3）设备的液压加荷系统持荷时间不超过5min时，其降荷值不应大于5％；4）加载设备应能保证所施加的拉伸荷载始终与后锚固构件的轴线一致。

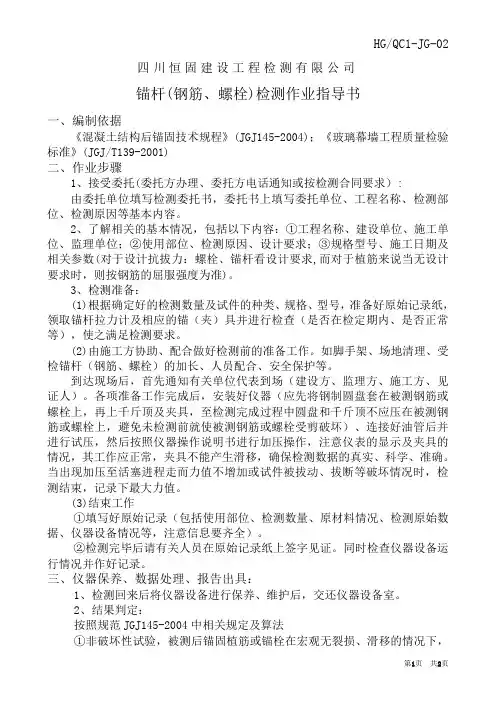

HG/QC1-JG-02 四川恒固建设工程检测有限公司锚杆(钢筋、螺栓)检测作业指导书一、编制依据《混凝土结构后锚固技术规程》(JGJ145-2004)；《玻璃幕墙工程质量检验标准》(JGJ/T139-2001)二、作业步骤1、接受委托(委托方办理、委托方电话通知或按检测合同要求）:由委托单位填写检测委托书，委托书上填写委托单位、工程名称、检测部位、检测原因等基本内容。

2、了解相关的基本情况，包括以下内容：①工程名称、建设单位、施工单位、监理单位；②使用部位、检测原因、设计要求；③规格型号、施工日期及相关参数(对于设计抗拔力：螺栓、锚杆看设计要求,而对于植筋来说当无设计要求时，则按钢筋的屈服强度为准)。

3、检测准备：(1)根据确定好的检测数量及试件的种类、规格、型号，准备好原始记录纸，领取锚杆拉力计及相应的锚（夹）具并进行检查（是否在检定期内、是否正常等），使之满足检测要求。

(2)由施工方协助、配合做好检测前的准备工作。

如脚手架、场地清理、受检锚杆（钢筋、螺栓）的加长、人员配合、安全保护等。

到达现场后，首先通知有关单位代表到场（建设方、监理方、施工方、见证人）。

各项准备工作完成后，安装好仪器（应先将钢制圆盘套在被测钢筋或螺栓上，再上千斤顶及夹具，至检测完成过程中圆盘和千斤顶不应压在被测钢筋或螺栓上，避免未检测前就使被测钢筋或螺栓受剪破坏）、连接好油管后并进行试压，然后按照仪器操作说明书进行加压操作，注意仪表的显示及夹具的情况，其工作应正常，夹具不能产生滑移，确保检测数据的真实、科学、准确。

当出现加压至活塞进程走而力值不增加或试件被拔动、拔断等破坏情况时，检测结束，记录下最大力值。

(3)结束工作①填写好原始记录（包括使用部位、检测数量、原材料情况、检测原始数据、仪器设备情况等，注意信息要齐全）。

②检测完毕后请有关人员在原始记录纸上签字见证。

同时检查仪器设备运行情况并作好记录。

三、仪器保养、数据处理、报告出具：1、检测回来后将仪器设备进行保养、维护后，交还仪器设备室。

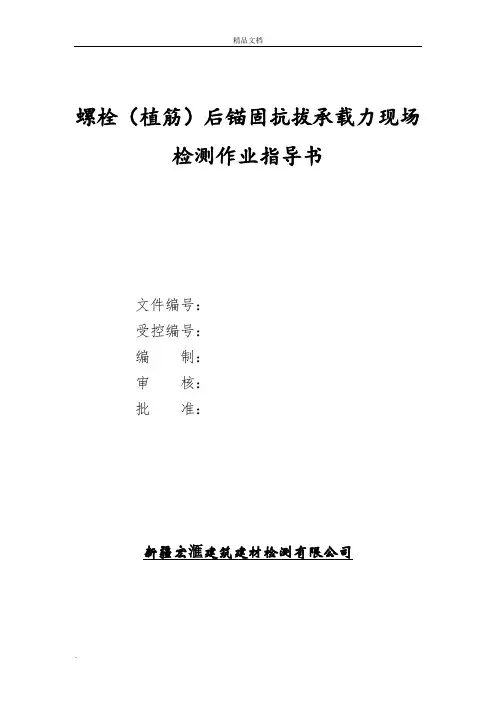

螺栓（植筋）后锚固抗拔承载力现场检测作业指导书文件编号：受控编号：编制：审核：批准：新疆宏滙建筑建材检测有限公司螺栓（植筋）后锚固抗拔承载力检测作业指导书1范围本作业指导书适用于被连接件以普通混凝土为基材的后锚固连接的设计、施工及验收；不适用以砌体或轻混凝土为基材的锚固。

2具体要求2.1业务委托业务员应指导委托方按要求认真填写现场检验委托合同单，并要求客户提供有关项目信息。

如需委托方提供配合，应及时告知委托方。

其内容可包括：榔头、钢筋钳、人员、安全防护、环境设施等。

2.2业务流转流转卡信息由业务人员将流转卡复核无误后与委托单一并交给检测室负责人，由检测室负责人安排检测人员进行检测。

2.3准备工作2.3.1检测人员1、现场检测工作的检测人员必须为两人。

2、检测人员必须着工作服，佩戴安全帽，检测人员上岗证及工号牌进行现场检测，进入现场后检测人员禁止吸烟。

3、检测人员携带好用于记录数据的笔、原始记录本、数码照相机。

4、检测人员在离开单位之前必须检查核对仪器设备，检查仪器设备状态并填写仪器设备使用记录。

2.3.2 所需仪器设备ZY型锚杆拉力计、夹具、数码照相机。

2.3.2 仪器设备检查内容1、是否在有效检定周期内，超出检定周期的仪器设备不允许用于检测工作。

2、打开电源开关，检查电池电量及显示屏是否正常显示数值。

3、打开储油筒的油桶盖，检查油量，如油不满，可加注N32号耐磨液压油。

4、各类型号夹具是否齐全。

2.3.3 上述准备工作结束后如设备没有出现异常情况，检测人员应如实填写现场检测设备使用记录，可以将设备带出。

如果有异常情况存在，应检查异常发生的原因，将异常情况如实记录在现场检测设备使用记录中，同时告知科室负责人，可以选择其他设备。

现场检测的仪器设备在运输途中，要尽量做好防雨，防晒、防震措施。

2.4 检测方法2.4.1 检测人员进入施工现场，在进行检测之前应就所检项目对委托方进行工程概况的询问，同时提醒委托方通知见证人到场。

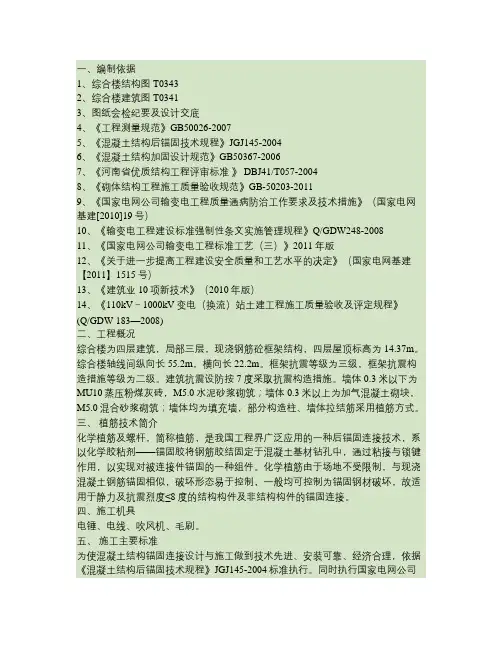

一、编制依据1、综合楼结构图 T03432、综合楼建筑图 T03413、图纸会检纪要及设计交底4、《工程测量规范》GB50026-20075、《混凝土结构后锚固技术规程》JGJ145-20046、《混凝土结构加固设计规范》GB50367-20067、《河南省优质结构工程评审标准》 DBJ41/T057-20048、《砌体结构工程施工质量验收规范》GB-50203-20119、《国家电网公司输变电工程质量通病防治工作要求及技术措施》（国家电网基建[2010]19号）10、《输变电工程建设标准强制性条文实施管理规程》Q/GDW248-200811、《国家电网公司输变电工程标准工艺（三）》2011年版12、《关于进一步提高工程建设安全质量和工艺水平的决定》（国家电网基建【2011】1515号）13、《建筑业10项新技术》（2010年版）14、《110kV－1000kV变电（换流）站土建工程施工质量验收及评定规程》(Q/GDW 183—2008)二、工程概况综合楼为四层建筑，局部三层，现浇钢筋砼框架结构，四层屋顶标高为14.37m。

综合楼轴线间纵向长55.2m，横向长22.2m。

框架抗震等级为三级，框架抗震构造措施等级为二级。

建筑抗震设防按7度采取抗震构造措施。

墙体0.3米以下为MU10蒸压粉煤灰砖，M5.0水泥砂浆砌筑；墙体0.3米以上为加气混凝土砌块，M5.0混合砂浆砌筑；墙体均为填充墙，部分构造柱、墙体拉结筋采用植筋方式。

三、植筋技术简介化学植筋及螺杆，简称植筋，是我国工程界广泛应用的一种后锚固连接技术，系以化学胶粘剂——锚固胶将钢筋胶结固定于混凝土基材钻孔中，通过粘接与锁键作用，以实现对被连接件锚固的一种组件。

化学植筋由于场地不受限制，与现浇混凝土钢筋锚固相似，破坏形态易于控制，一般均可控制为锚固钢材破坏，故适用于静力及抗震烈度≤8度的结构构件及非结构构件的锚固连接。

四、施工机具电锤、电线、吹风机、毛刷。

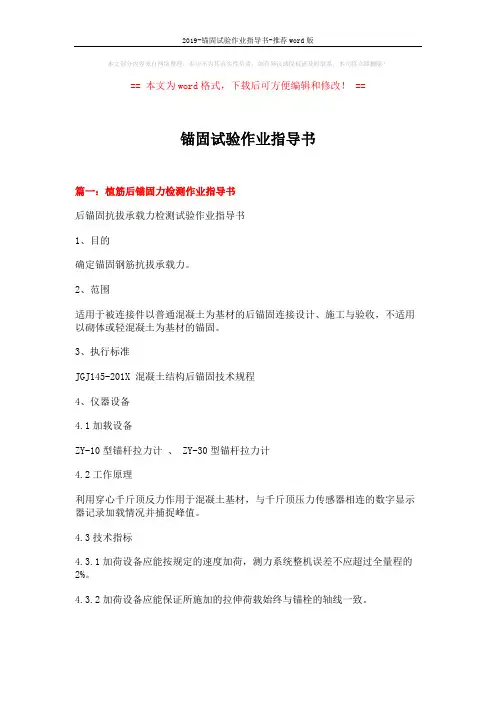

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==锚固试验作业指导书篇一：植筋后锚固力检测作业指导书后锚固抗拔承载力检测试验作业指导书1、目的确定锚固钢筋抗拔承载力。

2、范围适用于被连接件以普通混凝土为基材的后锚固连接设计、施工与验收，不适用以砌体或轻混凝土为基材的锚固。

3、执行标准JGJ145-201X 混凝土结构后锚固技术规程4、仪器设备4.1加载设备ZY-10型锚杆拉力计、 ZY-30型锚杆拉力计4.2工作原理利用穿心千斤顶反力作用于混凝土基材，与千斤顶压力传感器相连的数字显示器记录加载情况并捕捉峰值。

4.3技术指标4.3.1加荷设备应能按规定的速度加荷，测力系统整机误差不应超过全量程的2%。

4.3.2加荷设备应能保证所施加的拉伸荷载始终与锚栓的轴线一致。

4.3.3数字显示器应具有背景光功能、清零功能、峰值捕捉功能、读数保持功能、校准功能、电量不足提示功能。

4.3.4加荷设备支撑环内径应符合规范要求。

5、检测条件5.1检测时植筋龄期应大于化学植筋胶的固化时间，栽植钢筋的混凝土构件应达到设计要求的强度等级，构件表面应平整，对饰面层、浮浆应进行清除，必要时进行磨平处理。

5.2当由于现场检测条件限制，无法使用基座时，选用的千斤顶的内径应符合规范要求，否则应考虑千斤顶反力作用于混凝土而约束其锥型破坏，并且混凝土挤压栽植钢筋，造成抗拔力提高的影响。

6、检测荷载的确定6.1检测荷载可以根据设计单位出具的有关栽植钢筋抗拔力要求文件进行确定，并且将相关要求文件附于检测报告中。

6.2当设计单位对栽植钢筋抗拔力无具体要求时，可以按照钢筋强度设计值确定检测拉拔力，即F=fyAs(fy为钢筋强度设计值，As为钢筋截面面积)。

在做非破坏性试验时，检测荷载不应超过钢筋屈服强度。

若采用化学植筋胶结合力特征值作为检测拉拔力，且其结合力特征值小于钢筋设计强度时，该值应得到设计单位的认可。

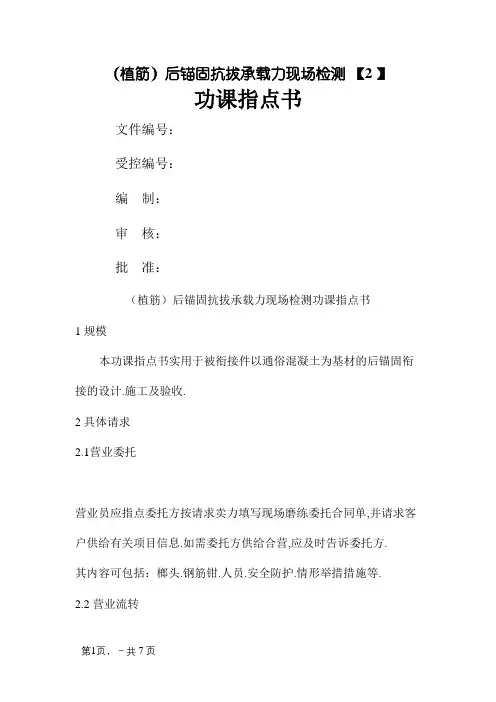

（植筋）后锚固抗拔承载力现场检测【2 】功课指点书文件编号：受控编号：编制：审核：批准：（植筋）后锚固抗拔承载力现场检测功课指点书1 规模本功课指点书实用于被衔接件以通俗混凝土为基材的后锚固衔接的设计.施工及验收.2 具体请求2.1营业委托营业员应指点委托方按请求卖力填写现场磨练委托合同单,并请求客户供给有关项目信息.如需委托方供给合营,应及时告诉委托方.其内容可包括：榔头.钢筋钳.人员.安全防护.情形举措措施等.2.2 营业流转流转卡信息由营业人员将流转卡复核无误后与委托单一并交给监察室负责人,由检测室负责人安排检测人员进行检测.2.3 预备工作2.3.1 检测人员1.现场检测工作的检测人员必须为两人.2.检测人员必须着工作服,佩带安全帽,检测人员进行现场检测,进入现场后检测人员制止抽烟.3.检测人员携带好用于记载数据的笔.原始记载单.4.检测人员在分开单位之前必须检讨查对仪器装备,检讨仪器装备状况并填写仪器装备应用记载.2.3.2 所需仪器装备HC-5型或者HC-20型或HC-50型锚杆拉拔仪.夹具.机械秒表.2.3.2 仪器装备检讨内容1.是否在有用检定周期内,超出检定周期的仪器装备不许可用于检测工作.2.打开电源开关,检讨电池电量及显示屏是否正常显示数值.3.打开储油筒的油盖,检讨油量,如油不满,可加注N32号耐磨液压油.4.各类型号夹具是否齐备.2.33上述预备工作停止后如装备没有消失平常情形,检测人员应如实填写现场检测装备应用记载,可以将装备带出.假如有平常情形消失,应检讨平常产生的原因,将平常情形如实记载在现场检测装备应用记载中,同时告诉科室负责人,可以选择其他装备.如今检测的仪器装备在运输途中,要尽量做好防雨,防晒.防震措施.2.4 检测方法2.4.1检测人员进入施工现场,在进行检测之前应就所检项目对委托方进行工程概况的讯问,同时提示委托方通知见证人到场.2.4.2检测人员还应在检测前告诉委托方及见证人所检项目标磨练批次.取样方法和数目,并与见证人依据施工现场现实情形协商肯定具体检测点地位查看被检对象状况与委托描写是否一致,检测部位是否便于安放检测装备,是否消失安全隐患.2.4.3 取样准则锚固抗拔承载力现场非损坏性磨练可采用随机抽样方法取样.同规格,同型号,根本雷同部位的锚栓构成一个磨练批.主要构造构件及性命线工程的非构造构件,抽取数目按每批锚栓总数的3%且不少于5根;一般构造构件,抽取数目按每批锚栓总数的1%且不少于3根;对非性命线工程的非构造构件,抽取数目按每批锚栓总数的0.1%且不少于3根.现场损坏性磨练宜选择锚固区以外的同前提地位,应取每一磨练批锚固件总数的0.1%且不少于5件进行磨练.锚固件为植筋且数目不超过1 00件时,可取3件进行磨练.2.4.4在检测工作开端前,检测人员应再检讨仪器装备的工作状况是否正常并斟酌照明.振动.安全防护等检测情形是否知足标准划定的请求.若发明平常情形,检测人员应采取措施清除不利影响.上述预备工作停当后,可以开端检测工作.检测人员必须严厉按照国度标准请求的方法进行检测.加荷装备支持环内劲D0应知足下述请求：化学植筋D0≥max（12d,250mm）,膨胀型锚栓和扩孔型锚栓D0≥4hef.锚栓拉拔磨练可选用一下两种加荷轨制：1.持续加载,以均速加载至设定荷载或锚固损坏,总加荷时光为2min～3min,并持荷2min;2.分级加载,以估计极限荷载的10%为一级,逐级加荷,每级荷载保持1min,直至设定的磨练荷载或锚固损坏,并持荷2min;非损坏性磨练,荷载磨练值需委托方供给（设计单位开出的设计荷载书面证实）,假如无设计请求,可按标准取值0.9Asfyk及0.8N RK,*盘算之较小值.N RK,*为非钢材损坏承载力标准值.两名检测人员一人进行检测及数据报出,另一人进行操作秒表与校核并将数据按请求记载于检测原始记载中,必要时在记载中绘制取样点的草图加以解释.2.5 记载请求2.5.1检测人员应按原始记载格局所须要的内容逐项卖力如实填写,其信息足以保证能在接近原前提下复现磨练,数据应在检测工作进程中及时填写,不得追记.补记,记载的填写应客不雅.真实.规范.精确.清楚,易于辨认.2.5.2原始记载中数据的计量单位必须采用法定计量单位,务求书写精确.2.5.3检测人员应应用黑色水笔或者碳素笔填写原始记载,数据不得描改.涂改,如需修正时应在作废数据上画一条下斜线“/”,将精确的数据写在上方,并有更改人签字.原始记载中不得有空白项,无需填写的项目划“/”.2.5.4原始记载填写完毕应由检测人员和校核人员签字,并妥当保管,不得造成工资污渍.破损,直至交回报告打印室.2.6 成果剖断2.6.1非损坏性磨练荷载下,以混凝土基材无裂痕.锚栓或植筋无滑移等宏不雅裂损现象,且2min持荷时代荷载下降不大于5%时及格.当非损坏性磨练为不及格时,不及格的试样不超过5%时,应另抽3根试样进行损坏性磨练.当一个磨练批中不及格的实验超过5%时,该磨练批驳定为不及格,且不应重做磨练.2.6.2对于损坏性磨练,植筋损坏性磨练成果应知足一下请求时,其锚固质量应评定为及格：。
