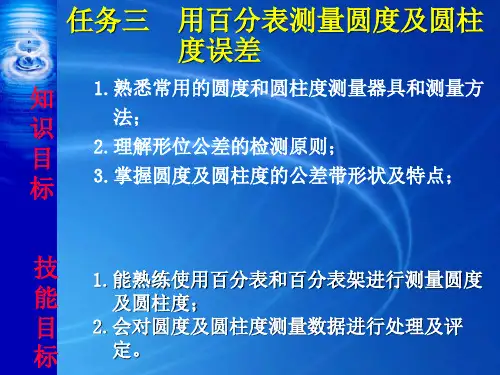

3-4圆度与圆柱度误差测量

圆柱度圆柱度是指任一垂直截面最大尺寸与最小尺寸差为圆柱度。

圆柱度误差包含了轴剖面和横剖面两个方面的误差。

.圆柱度的公差带是两同轴圆柱面间的区域，该两同轴圆柱面间的径向距离即为公差值。

圆柱度测量圆柱度（见形位公差）是圆柱体圆度和素线直线度的综合，因此圆柱度一般是在圆度仪上附加能沿被测圆柱体作轴向运动的精密直线导轨、电子计算机和相应的程序等来测量的。

测量时，长度传感器的测头沿精密直线导轨测量被测圆柱体的若干横截面，也可沿被测圆柱面作螺旋运动取样。

测得的半径差由电子计算机按最小条件确定圆柱度误差。

在配有电子计算机和相应程序的三坐标测量机上利用坐标法也可测量圆柱度。

测量时，长度传感器的测头沿被测圆柱体的横截面测出若干（取样）点的坐标值X、y，并按需要测量若干横截面，然后由电子计算机按最小条件确定圆柱度误差。

此外，还可利用V形块和平板（带有径向定位用直角座）等分别测量具有奇数棱边和偶数棱边的圆柱体的形状误差（见圆度测量），但这时V形块和平板的长度应大于被测圆柱体的全长。

测量时，被测圆柱体在 V形块内或带直角座的平板上回转一周，从测微仪读出一个横截面中最大和最小的示值，按需要测量若干横截面，然后取从各截面读得的所有示值中最大与最小示值差之半，作为被测圆柱体的圆柱度误差。

圆度误差的测量测量方法圆度误差的评定方法有4种：最小包容区域法，最小外接圆法，最大内切圆法，最小二乘法。

由于最小二乘法简便易行，长期以来甚为流行。

测量圆度误差的方法虽有多种，但最为合理、用得最多的是半径法。

为此，通过采用半径测量法在光学分度头上用千分表测量圆度误差，并对测量数据进行最小二乘法计算，以求得圆度误差值。

—测量时，将被测量工件顶在光学分度头的两顶尖间，将指示表置于被测量横截面上，测量其半径的变化量△r，即利用光学分度头将被测圆周等分成 n个测量点，当每转过一个0 =360°/n角时，从指示表上读出该点相对于某一半径R0的偏差值△r，由此测得所有数据△ri。

形状公差之
圆柱度测量
圆柱度(符号 )： 形状公差中的一类，指任一垂 直截面最大尺寸与最小尺寸差 为圆柱度。圆柱测量方法 ：
1.半径测量法； 2.坐标测量法； 3.二点法、三点测量法； 4.分解测量法(了解)；
1、半径测量法：
半径测量法是确定被测圆柱 面相对于测量准—回转轴线半径 变化量的一种测量方法。在测量 时，以测头相对于被测圆柱面移 动的轨迹，模拟理想圆柱面。半 径变化量即是实际圆柱面上的采 样点相对于理想圆柱面的偏离
①分项测量
作分项测量时有两种方案，其一为在若干横向截面内测量圆 度误差.同时分解出素线对轴线的平行度误差；其二，在横向 截面内测量圆度误差，并在轴向截面内测量素线对轴线的平 行度误差，按某一横向测量截面，当被测零件在V形座上回 转时找出该截面轮廓的最高点，过最高点的轴向截面内布点 采样，对各采样点处测得的示值中取最小示值为最低点。 ②叠加评定圆柱度误差
由被测零件上的最小直径处的圆度误差值和素线对轴线的平 行度误差值，经叠加后即为被测圆柱表面的圆柱度误差。
(2)内表面分解测量法 测量内表面时，在被测圆柱表面的最小直径处的 横向截面内测量轮廓的圆度误差；在轴向截面内 测量素线对轴线的平行度误差。两项误差经叠加 后求得圆柱度误差。 ①分项测量 a.测量素线平行度误差 b.测量圆度误差 ②用叠加法求圆柱度误差 圆柱度误差为被测内表面最小直径处的圆度误差
值，以及素线对轴线的平行度误差值两者叠加而 得。
End,谢谢
所有各被测截面示值中 的最大值与最小值的一 半作为圆柱度误差值。
三点法：
按下图所示方法测出各 给定横截面内零件回转 一周过程指示表的最大 示值与最小示值的一半 作为圆柱度误差值。
4、分解测量法
分解测量法是按圆柱度误差的构成分别进行测量 的方法，即分别测量横向截面内轮廓的圆度误差， 轴向截面内的素线对轴线的平行度误差和素线的 直线度误差，然后将分项的误差进行叠加，从而 获得被测表面的圆柱度误差。 (1)外表面分解测量法 对于外表面的圆柱度。可在V形座上进行分解测量， 确定圆度误差和素线对轴线的平行度误差。

① 用百分表测量
在车间，轴的外圆表面的圆度误差一般用百分表（指示精度为0.01㎜）或
千分表（指示精度为0.001㎜或0.002㎜）进行测量。
百分表
常用的有钟表式和杠杆式两种，钟表式百分表简称为百分表，它的结构形状如图
1- 113所示。
图 1-113 百分表
如图 1- 114所示，杠杆百分表的体积较小，杠杆测头方向可以改变，在校正工件 和测量工件时比较灵活方便，尤其是小孔的测量和在机床上校正零件时，由于受 地位限制，百分表放不进去，而杠杆百分表就容易得多。
图 1-123 各表面对两支承轴颈的同轴度
（3）两支承轴颈的同轴度
测量方法如图 1- 123所示，百分表上的圆跳动量反映的是两支承轴颈对两中心孔 公共轴线的同轴度误差与轴颈圆度误差之和。当圆度误差很小而可忽略时，表测 数据视为支承轴颈对两中心孔公共轴线的同轴度误差；当圆度误差不能忽略时， 则表测数据减去圆度误差为支承轴颈对中心孔公共轴线的同轴度误差。
（4）键槽对称度的检测 将工件置于V形铁内，选择一块与键槽宽度相同的量块塞入键槽内，使量块的平 面大致处于水平状态，用百分表检测量块的上表面a，使之与平板平行并读数，然 后将工件转过180º，用百分表检测量块的下表面b，使之与平板平行并读数，上、 下两表面读数的差值即为轴上键槽的对称度，应在0.05㎜以内，如图 1- 124所示。
（3）干涉法
干涉法是利用光波干涉原理来测量表面粗糙度，所使用的仪器是干涉显微镜。图 1- 119所示为国产6JA型显微镜的外形图，测量时，将工件安装在工作台1上，转 动工作台或使其上下移动，进行调焦，通过显微镜内部的光波干涉作用，在目镜 上可观察到反映被测表面状态的明暗相间的干涉条纹。如果被测表面为理想平面， 则干涉条纹为一组等距平行的条纹线，若被测表面微观不平，则形成弯曲条纹， 其弯曲程度随微观不平度的高度值而变化，如图 1- 120所示。用测量装置分别测 出弯曲度和相邻二条干涉条纹的距离（宽度），则微观不平度的高度h的计算公 式为：

圆度和圆柱度讲解一、圆柱度圆柱度是指任一垂直截面最大尺寸与最小尺寸差为圆柱度。

圆柱度误差包含了轴剖面和横剖面两个方面的误差。

.圆柱度的公差带是两同轴圆柱面间的区域，该两同轴圆柱面间的径向距离即为公差值。

圆柱度是表示零件上圆柱面外形轮廓上的各点，对其轴线保持等距状况。

圆柱度是限制实际圆柱面对理想圆柱面变动量的一项指标。

它的公差带是以公差值t为半径差的两个同轴圆柱面之间的区域。

它控制了圆柱体横剖面和轴剖面内的各项形状公差，诸如圆度、轴线直线度，素线直线度等。

使用时，一般标注了圆柱度就没有必要再标注圆度，直线度。

如果一定要单独标注圆度、直线度，则其公差值必须小于圆柱度公差值，以表示设计上对径向或轴向形状公差提出进一步要求。

通常，圆柱度误差用圆度仪或配备计算机的三坐标测量装置检测，如果没有这些装置，最好不要使用圆柱度，此时可分别用圆度和圆柱面素线的平行度来代替使用。

用圆度和平行度来代替圆柱度时，应根据圆柱体的长径比确定圆度公差值与平行度公差值。

1）当圆柱体长度大于其直径时，素线平行度公差值必须相应大于其圆度公差值。

2）当圆柱体长度等于其直径时，素线平行度公差值与其圆度公差值也应相等。

3）当圆柱体长度小于其直径时，素线平行度公差值必须相应小于其圆度公差值。

二、圆度圆度是表示零件上圆的要素实际形状，与其中心保持等距的情况。

即通常所说的圆整程度。

圆度是限制实际圆对理想圆变动量的一项指标，其公差带是以公差值t为半径差的两同心圆之间的区域。

线轮廓度是限制实际曲线对理想曲线变动量的一项指标，其公差带是包络一系列直径为公差t的圆的两包络线之间的区域，该圆圆心应位于理想轮廓线上。

从线轮廓度公差带可见，线轮廓度不仅要求它的轮廓形状正确，还有一定的尺寸要求，即它的理想形状与尺寸有关，类似于尺寸偏差。

而圆度则不然，它只限制两同心圆的半径之差，至于两同心圆的直径大小没有要求，两同心圆的位置不确定。

所以，标注了线轮廓度可以得到类似于采用包容原则的效果。
