圆度和圆柱度误差测量

实验二几何误差测量（1）（圆度、圆柱度、平面度误差测量）一、实验目的明确圆度、圆柱度、平面度公差带形状及含义；掌握圆度、圆柱度、平面度误差的测量方法。

二、实验内容圆度、圆柱度、平面度误差测量。

三、实验设备百分表架、百分表、平台、小千斤顶、平板等。

四、实验方法（一）圆度与圆柱度误差测量1．圆度误差及测量、评定方法图2-1 圆度误差的定义圆度误差为包容同一横截面实际轮廓，且半径差为最小的两同心圆间的距离f，如图2-1所示。

圆度误差最小包容区域的判别方法是：由两同心圆包容被测实际轮廓时，至少有4个实测点内、外相间地在两个圆周上(即同心圆的内、外接点至少两次交替发生)，如图2-1所示。

圆度误差最小区域的同心圆圆心，通常是和零件的测量回转中心不一致。

图中，O点是测量时的回转中心，O′测量点是圆度误差的评定中心。

在测量旋转面的若干个横截面中，取其中最大的圆度误差值作为被测旋转面的圆度误差。

目前通常采用四种圆度误差的评定方法：最小外接圆法、最大内切圆法、最小二乘圆法、最小区域法。

其中以最小区域法评定的圆度误差值为最小，能最大限度地通过合格品，是我国标准的定义法。

测量圆度误差的方法，主要有：圆度仪测量，两点法测量圆度误差，三点法测量圆度误差。

这里只介绍两点法测量圆度误差。

两点法测量圆度误差用千分尺在垂直于轴线的固定截面的直径方向进行测量，测量截面一周中直径最大差一半即为单个截面的圆度误差。

如此测量若干个截面，取其最大的误差值作为该零件的圆度误差。

此种测量方法，由于在测量截面内是两点接触，所以称为两点法。

如图2-2所示。

两点法测得的圆度误差f和各直径的测量最大读数差F有如下关系：f=F/K=F/2，K是反映系数。

2．圆柱度误差的检测与评定方法圆柱度误差是指包容实际表面且半径差为最小的两同轴圆柱面间的半径差f。

圆柱度误差综合地反映了圆柱面轴线的直线度误差、圆度误差和圆柱面相对素线间的平行度误差。

用它来综合评定圆柱面的形状误差是比较全面的，常用在精度要求比较高的圆柱面。

实训项目2 测量气缸圆度及圆柱度
一、资讯
1、将车辆的信息填入表中
（1）写出下图发动机气缸排列形式（2）写出下图是两种形式的发动机气缸套
直列式 V型对置式湿式干式
1-气缸套2-水套 3-气缸体
（3）圆度
同一截面内两直径之差的一半即为圆度误差
（4）圆柱度
同一汽缸上中下三个截面横向纵向测量出来总共6个数值，最大与最小之差再除以2，则为此缸的圆柱度误差
二、决策
1．每6人一组，每组选出一名负责人，负责人对小组任务进行分配。

组员按负责人要求完成相关任务内容，并将自己所在小组及个人任务内容填入表中。

2．每一小组安排2名学生并编号，在实训过程中严格站位职责。

1号站位职责：严格按规范拆装活塞连杆组，正确使用工具。

2号站位职责：准备实训并接收或传递1号站位拆装过程中的将零部件或工具规范摆放。

3．打分安排：1队给第2团队打分，2队给第3团队打分，3团队给4团队打分，4团队给第1团队打分。

三、制定计划
查询维修手册,找出检测的步骤和各项标准值,根据项目内容制定工作计划，简要说
1、实践准备
2、记录检测数据并计算分析完成下表
五、检查。

圆度误差评定一、引言圆度误差评定是机械制造和测量技术中的一个重要概念，它涉及到对圆柱体或旋转体的圆周形状精确度的评价。

在实际生产过程中，由于受到多种因素的影响，零件的圆周形状往往存在一定的误差。

为了确保零件的准确性和可靠性，对其进行圆度误差评定是必不可少的。

本篇文章将围绕圆度误差评定的方法、标准及其实际应用进行详细探讨。

二、圆度误差评定方法圆度误差评定主要采用间接测量和直接测量两种方法。

间接测量是通过测量圆周上不同位置的高度差来评定圆度误差，这种方法适用于大型旋转体的测量。

直接测量则是通过测量圆周上若干点的半径值，利用数学模型计算出圆度误差，这种方法在小型零件的测量中较为常见。

1.间接测量方法：利用大直径测量装置，如大直径千分尺、大直径卡尺等，对大型旋转体的不同高度进行测量，根据测量数据计算出圆度误差。

这种方法对设备的要求较高，但测量精度相对较高。

2.直接测量方法：通过精密测径仪、光电显微镜、轮廓仪等高精度测量设备，直接测量小型零件在不同角度下的半径值。

然后利用最小二乘法、三点圆法等数学模型计算出圆度误差。

这种方法对设备的要求相对较低，但在测量大型旋转体时受到限制。

三、圆度误差评定标准为了统一评价零件的圆度误差，国际上制定了一系列的标准和规范。

其中，最为广泛采用的是ISO 5755《圆度和圆柱度误差检测》标准。

该标准规定了圆度和圆柱度误差的定义、评定方法、允许误差等基本要求。

此外，根据不同行业和具体应用需求，还制定了相应的国家和行业标准。

在ISO 5755标准中，圆度和圆柱度误差的评定主要采用最小二乘法、三点圆法等数学模型进行计算。

最小二乘法是以所有测点的半径值拟合出一个最小偏差圆的圆心位置和半径值，以此作为零件的圆度误差。

三点圆法则是选取三个不同的角度下的测点，计算其半径值后构成一个理想圆，该圆的圆心位置和半径值即为零件的圆度误差。

为了确保评定结果的准确性，进行圆度误差评定时需要遵循一定的原则：1.多次测量：对同一零件进行多次测量，以提高结果的可靠性和精度。

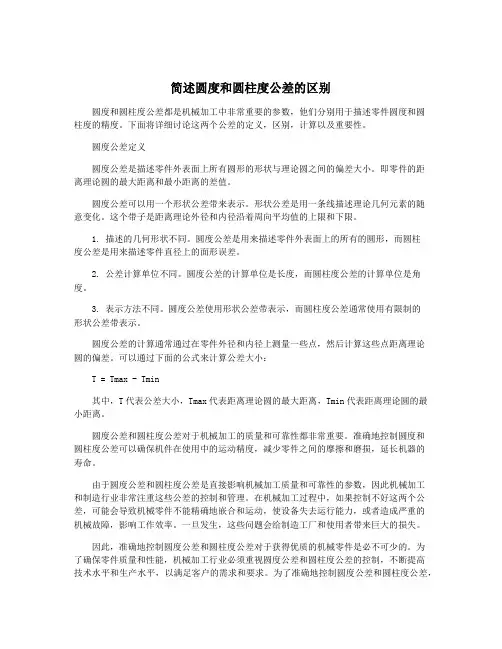

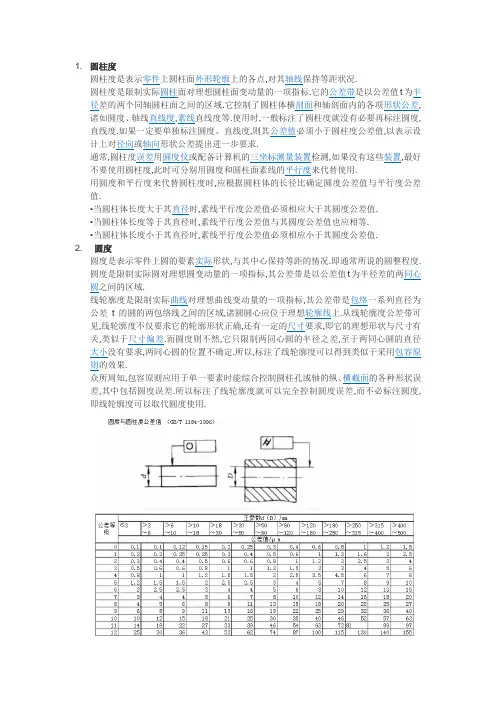

简述圆度和圆柱度公差的区别圆度和圆柱度公差都是机械加工中非常重要的参数，他们分别用于描述零件圆度和圆柱度的精度。

下面将详细讨论这两个公差的定义，区别，计算以及重要性。

圆度公差定义圆度公差是描述零件外表面上所有圆形的形状与理论圆之间的偏差大小。

即零件的距离理论圆的最大距离和最小距离的差值。

圆度公差可以用一个形状公差带来表示。

形状公差是用一条线描述理论几何元素的随意变化。

这个带子是距离理论外径和内径沿着周向平均值的上限和下限。

1. 描述的几何形状不同。

圆度公差是用来描述零件外表面上的所有的圆形，而圆柱度公差是用来描述零件直径上的面形误差。

2. 公差计算单位不同。

圆度公差的计算单位是长度，而圆柱度公差的计算单位是角度。

3. 表示方法不同。

圆度公差使用形状公差带表示，而圆柱度公差通常使用有限制的形状公差带表示。

圆度公差的计算通常通过在零件外径和内径上测量一些点，然后计算这些点距离理论圆的偏差。

可以通过下面的公式来计算公差大小：T = Tmax - Tmin其中，T代表公差大小，Tmax代表距离理论圆的最大距离，Tmin代表距离理论圆的最小距离。

圆度公差和圆柱度公差对于机械加工的质量和可靠性都非常重要。

准确地控制圆度和圆柱度公差可以确保机件在使用中的运动精度，减少零件之间的摩擦和磨损，延长机器的寿命。

由于圆度公差和圆柱度公差是直接影响机械加工质量和可靠性的参数，因此机械加工和制造行业非常注重这些公差的控制和管理。

在机械加工过程中，如果控制不好这两个公差，可能会导致机械零件不能精确地嵌合和运动，使设备失去运行能力，或者造成严重的机械故障，影响工作效率。

一旦发生，这些问题会给制造工厂和使用者带来巨大的损失。

因此，准确地控制圆度公差和圆柱度公差对于获得优质的机械零件是必不可少的。

为了确保零件质量和性能，机械加工行业必须重视圆度公差和圆柱度公差的控制，不断提高技术水平和生产水平，以满足客户的需求和要求。

为了准确地控制圆度公差和圆柱度公差，机械加工行业需要采用适当的加工方法和工具，并制定合理的加工工艺和操作规程。

测量圆柱度误差的各种方法讲解一、圆柱度1. 圆柱度指圆柱面整个轮廓（圆柱面要素）的形状精度，即表示零件上圆柱面外形轮廓上的各点，对其轴线保持等距状况。

圆柱度是限制实际圆柱面对理想圆柱面变动量的一项指标。

2.圆柱面要素几何特征：圆柱面要素至具有固定位置的直线（圆柱轴线）的距离为该要素的半径。

实际圆柱面要素上各点的半径不相等时，说明实际要素存在形状误差。

3.实际圆柱面要素的形状误差，可分解为横向截面内的圆要素形状误差，轴向截面内直线要素的形状误差及相应直线间的平行度误差。

因此，在圆柱度误差测量中，除了把握圆柱面要素的半径变化外，也可对圆柱面要素分解后，从各分项误差来反映圆柱面要素的形状误差。

二、圆柱度误差的评定原则圆柱度误差是指实际圆柱面要素对其理想圆柱面的变动量。

根据形状误差评定原则，实际圆柱面要素与理想原则面比较时，应根据实际圆柱面确定最小包容区域。

当与圆柱度公差带形状一致的两同轴圆柱面紧紧包容实际圆柱面要素，及其半径差为最小值时，即为最小包容区域。

三、圆柱度检测原则1、与理想要素比较原则2、测量坐标值原则3、测量特征参数原则四、圆柱度测量方法圆柱度测量方法主要有半径测量法，坐标测量法，二点法、三点测量法、分解测量法、直接利用太友科技数据采集仪连接百分表测量法等。

五、测量方法简介1、半径测量法半径侧量法是确定被侧圆柱面相对于测量基准——回转轴线半径变化量的一种测量方法。

它是按“与理想要素比较原则”拟定的检测方案。

在测量时，以测头相对于被测圆柱面移动的轨迹，模拟理想圆柱面。

半径变化量即是实际圆柱面上的采样点相对于理想圆柱面的偏离量。

该法也可看作为在圆柱坐标系中按“测量坐标值原则”，对被测圆柱面测取采样点的坐标值。

（1）测量截面布置圆柱面是连续的表面，不便于测遍整个表面，只有在被测表面上作离散的布点采样。

为测量和数据处理上的需要，应对被侧表面布置侧量截面，再沿测量截面与被测表面的交线布置适当数量的采样点。
