安装工程识图基本知识

安装工程识图第一章管道工程图概述1.1管道工程图的分类（1）工业管道工程图：为生产输送介质、为生产服务的管道系统；例如：汽油、柴油、重油、蒸汽、氮气、氧气、氯和一切化工管道等等。

工业管道工程图：为生活或改善劳动卫生条件而输送介质管道属于建筑安装工程领域。

今天我们就讲一下卫生管道工程图。

（2）卫生管道工程图按专业分类：在建筑安装工程范围内卫生管道工程图又可分为建筑给排水管道、供暖管道、燃气管道、通风与空调管道等。

（3）按图形和作用分类：1.基本图纸、图纸目录、设计施工说明、设各类材料清单、工艺流程图、平面图、轴测图、立（剖）面图。

2．详图、大样图、节点、详图图和标准图等。

（1）图纸目录：便于查阅和保管，将一个项目工程的施工图纸按一定的名称和顺序归纳整理编排而成，通过图纸目录可知道该项目整套专业图别、图名及数量等。

（2）设计施工说明：设计人员在图样上无法表明而又必须要建设单位和施工单位知道的一些技术和质量要求，一般以文字的形式加以说明。

其内容包括工程设计的主要技术数据、施工验收要求以及特殊注意事项。

如空调工程施工图纸的设计说明则有空调冷负荷、耗电、耗水指标等。

（3）工艺流程图：是整个管道系统，整个工艺变化的过程的原理图。

是设各布置和管道布置等设计的依据，也是施工安装和操作运行的依据。

通过此图，可全面了解建筑物名称、设备编号，整个系统的仪表控制点，可确切了解管道的材质、规格、编号、输送的介质与流向以及主要控制阀门等。

（4）平面图：管道平面图是管道工程中最基本的一种图样，主要表示设备、管道在建筑物内的平面布置，表示管线的排列和走向，坡度和坡向，管径和标高以及各管段的长度尺寸和相对位置等具体数据。

（5）轴测图：是管道工程中的重要图解之一，它反映设备管道的空间布置，管线的空间走向。

建筑给排水和暖通工程图，通常结合平面图和轴测图进行识图。

（6）立（剖）面图：是管道工程中常见的图解，主要反映管道在建筑物内的垂直高度方向上的布置，反映在垂直方向上管线的排列和走向，以及各管线的编号、管径、标高等具体数据。

安装工程技术（高职高专安装工程识图、设备、施工、计量与计价专业）教案讲师：刘继选濮阳职业技术学院建筑系2007.09.10—2011.09.10教案内容本教材针对建筑设备安装工程专业学生的学习需要，介绍水、电、暖专业的识图、施工、计量与计价工作内容与步骤。

阐述建筑设备安装工程识图的方法与施工设备、材料、机具和工艺及安装工程计量与计价的步骤。

培养学生识图、施工、计量计价的能力，让学生能够利用新工艺、新设备、新材料、新能源，在新的建筑市场中成为安装工程专业的设计、施工、招投标、审计、监理等系统人才。

1页前言根据我国建筑市场经济机制的改革和发展，工程造价逐步与国际接轨，让学生走向国际建筑市场的需要。

对多数教材进行了增删，淘汰陈旧的施工技术和材料，增添了新材料、新设备、新工艺。

本教案共分四篇：安装识图、建筑设备、安装施工工艺、安装计量与计价，每篇都有安装工程范例，注重实际实施过程，启发性教学。

2页目录第一篇安装工程识图第二篇建筑设备与材料第三篇安装工程施工工艺第四篇安装工程计量与计价第一篇安装工程识图第一章安装工程识图基础知识图纸是建筑工程技术界的共同语言。

设计部门用图纸表达意识，施工部门用图纸编制施工计划，准备材料，组织施工等。

任何工程技术人员缺乏一定的绘图知识和读图能力，就是工程技术方面的图盲，也就是工程技术方面的“文盲”。

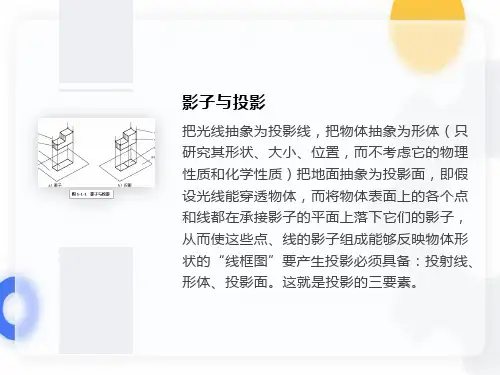

第一节识图基础知识（一）图纸各有各自的特点和表示方式，各自的规定画法和习惯画法，但也有许多基本的规定和格式是各种图纸都应共同遵守的。

下面讲一些共同的安装工程识图规定和基础知识。

1.1.1 图纸幅面图纸的幅面一般风六种：0号、1号、2号、3号、4号和5号。

图纸一般不加宽，必要时可按倍数适当加宽，但0号图纸除外。

范例：图纸规格单位：毫米1.1.2 图标图标又称标题栏，相当商品的商标，设备的铭牌与参数。

图标在1页图纸的右下角，主要内容有：图纸的名称、设计单位、制图人、比例、日期等。

在图的左上角图框线外一般还有一会签图标，其内容是个相关专业的设计人员会审图纸的签名与日期。

安装工程识图与施工工艺本文将介绍安装工程识图与施工工艺的基本概念、重要性以及常用的工具和步骤。

通过具体案例和示意图的解释，帮助读者全面了解安装工程识图与施工工艺的实际应用。

1. 安装工程识图的概念和作用安装工程识图是指通过绘制图纸和图表的方式，将安装工程的构造、管线、设备等细节以直观的形式展现出来。

它是安装工程的基础，具有以下作用：•沟通与协调：安装工程识图是安装项目中不同参与方之间沟通与协调的重要工具。

通过图纸，各相关方可以清楚地理解工程设计和要求，进而准确执行，并根据需要提出修改和改进意见。

•施工指导：安装工程识图包括详细的施工图纸和步骤说明，可为施工人员提供指导和参考，帮助他们了解工程的整体结构和细节要求，保障施工质量。

•审查和验收：安装工程识图也是审查和验收工作的基础。

相关方可以根据图纸进行工程的审查和验收，比对设计要求和实际情况，确保施工过程符合标准。

2. 安装工程识图常用的工具和软件在进行安装工程识图时，可采用多种工具和软件来绘制和编辑图纸，如下所示：•纸质图纸：传统的安装工程识图常采用纸质图纸绘制，可以使用铅笔、直尺、三角尺等工具进行绘制，再通过扫描或复印等方式进行复制和传递。

•CAD软件：计算机辅助设计（CAD）软件是现代安装工程识图的主要工具，包括AutoCAD、SolidWorks、Pro/E等，它们具有绘制精度高、修改方便、图层管理等特点。

•BIM软件：建筑信息模型（BIM）软件可将安装工程的各个组成部分以三维模型的形式展现，通过BIM软件可以更直观地查看和修改设计方案，提高协作效率和施工质量。

3. 安装工程识图的基本步骤安装工程识图的制作过程一般包括以下步骤：•收集资料：首先需要收集安装工程相关的设计文件、技术规范、图纸等资料，了解工程的要求和约束条件。

•建立框架：根据资料内容，建立绘图框架，确定图纸的纸型、比例尺、图框和说明内容等。

•导入和编辑图形：将收集到的平面图、立面图、剖面图等导入到绘图软件中，再进行编辑和修饰，添加文字、标注、尺寸等。

电气安装工程识图教程(1)电气安装工程识图教程在进行电气安装工程时，识图是非常重要的一部分，它能够帮助安装工程师快速准确地了解电气系统的结构、功能和工作原理，从而能够更好地进行现场施工。

下面是电气安装工程识图教程，帮助大家更好地理解电气安装工程的识图。

1.基本电气图纸在进行电气安装工程时，首先需要了解基本电气图纸的内容。

基本电气图纸是指包含电气系统的真实结构和图形表达的图纸，可以将其分为以下几类：单线图：单线图是电气安装工程中最常用的图纸，它用一条线表示电路中某一种电路元件，包括电源、开关、熔断器等。

在单线图中，元件符号代表电气元件类型。

常见的具体符号有：直流电源、交流电源、普通开关、接触器、保险丝等。

接线图：接线图体现了各电路元件之间的连接方式，也就是电气系统的接线图。

在接线图中，元件外框代表连接脚位，两个连接脚之间的虚线代表连接方式。

2.电气设备之间的连接方式在电气安装工程中，不同的设备之间都需要进行连接，以形成一个完整的电气系统。

下面是不同设备之间的连接方式说明：电源到电器的连接：电源正和负极连接到开关，开关和保险丝连接，然后与电器连接。

电器之间的连接：电器之间通过导体连接，可以在单线接线图中体现出来。

3.电气元件的分类为了方便在单线接线图上表达、编写电路，电气元件根据其在电路中所起的作用和功能不同，可以分为以下五类：电源元件：电源是电气系统的起点，无论是交流电还是直流电，都需要有电源。

常见的电源元件有：电源插头、电池、发电机等。

开关元件：电气系统中最常见的元件之一，也是最基本的元件之一。

开关的作用主要是控制电路通断，它可以将电路连接或断开。

常见的开关元件有：开关、按钮、切换开关等。

安全保护元件：这些元件可以保护电器和设备，防止电路短路和过载。

常见的安全保护元件有：保险丝、熔断器、断路器等。

电动机和执行器元件：这些元件用于执行运动控制和力量转移。

常见的电动机和执行器元件有：电动机、气动元件等。
