磁粉离合器与磁粉制动器的区别—天机传动
磁粉离合器与磁粉制动器的区别！磁粉离合器是由传动单元(输入轴)和从动单元(输出轴)合并而成。
在两组单元之间的空间，填有粒状的磁粉（休积大约40微米）。
当磁性线圈不导电时，转矩不会从传动轴传于从动轴，但如将线圈电磁通电，就由于磁力的作用而吸引磁粉产生硬化现象，在连继滑动之间会把转矩传达。
磁粉制动器是一种以高导磁性的磁粉为工作媒介，以激磁电流为控制手段的性能优越的新型自动控制元件，其工作原理是接通直流电源后产生磁场，工作介质磁粉在磁力线作用下形成磁粉链，制动扭矩的目的，其特点是快速反应，线性度好，控制力矩恒定，运转平稳，结构简单，无噪音，维修方便，具有快速制动，张力控制，位置控制，速度控制，微机等功能，它广泛用于造纸.印刷.纺织.包装.塑料，通用机械中。
天机传动天机传动
磁粉离合器与磁粉制动器的区别！磁粉离合器和磁粉制动器都是以磁粉为工作介质，以激磁电流为控制手段，达到控制制动或传递转矩的目的。
其输出转矩与激磁粉电流呈良好的线性关系而与转速或滑差无关，并具有响应速度快，结构简单的优点。
所以磁粉制动器的选型一般以所需传达最大转矩为依据来选定，并同时注意保证实际滑差功率小于磁粉离合器、制动器的允许滑差功率。
由天机传动提供。

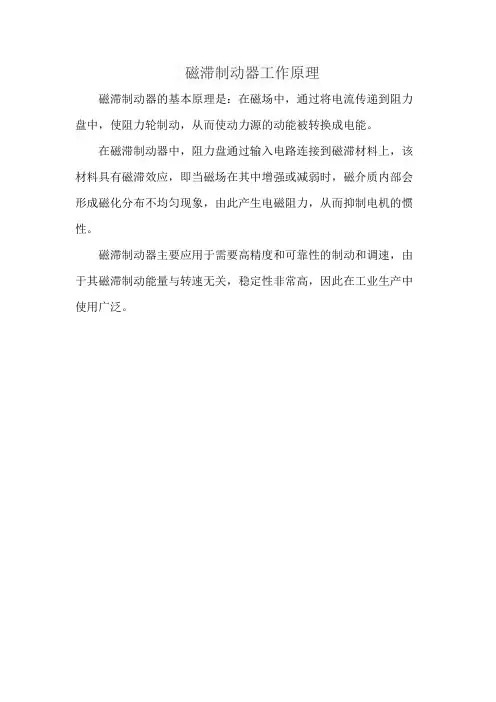

磁滞制动器工作原理
磁滞制动器的基本原理是：在磁场中，通过将电流传递到阻力盘中，使阻力轮制动，从而使动力源的动能被转换成电能。
在磁滞制动器中，阻力盘通过输入电路连接到磁滞材料上，该材料具有磁滞效应，即当磁场在其中增强或减弱时，磁介质内部会形成磁化分布不均匀现象，由此产生电磁阻力，从而抑制电机的惯性。
磁滞制动器主要应用于需要高精度和可靠性的制动和调速，由于其磁滞制动能量与转速无关，稳定性非常高，因此在工业生产中使用广泛。
粉末制动器的原理
粉末制动器是一种通过利用粉末的摩擦和粒子间的碰撞效应来制动运动物体的装置。
其工作原理如下：
1. 制动粉末选择：粉末制动器通常使用一种特定的粉末材料作为制动介质，例如铜粉、陶瓷粉末、碳化硅粉末等。
这些粉末具有较高的热导率和热扩散系数，能够有效地将制动器产生的热量散发出去。
2. 制动力的产生：当制动器施加制动力之后，粉末会与运动物体接触，并且发生相互之间的摩擦。
粉末之间的摩擦会使粉末产生热量，而这种热量会进一步增加粉末的温度，导致粉末发生膨胀。
3. 制动效果的产生：随着粉末的膨胀，制动器的摩擦面积增加，从而增加制动器与运动物体之间的摩擦力。
这种摩擦力可以抵抗运动物体的运动，从而实现制动的效果。
4. 粉末制动器的可调性：粉末制动器具有一定的可调性，可以通过控制施加在粉末上的压力来调节制动力的大小。
同时，粉末的种类和粒度也可以影响制动器的性能。
总的来说，粉末制动器是通过粉末的膨胀、摩擦和碰撞效应来产生制动力，从而实现对运动物体的制动作用。
磁粉制动器说明书—天机传动
磁粉制动器是根据电磁原理和利用磁粉传递转矩的。
其具有激磁电流和传递转矩基本成线性关系的特点。
在同滑差无关的情况下能够传递一定的转矩，具有响应速度快、结构简单、无污染、无噪音、无冲击振动节约能源等优点。
是一种多用途、性能优越的自动控制元件。
现已被广泛应用于造纸、印刷、塑料、橡胶、纺织、印染、电线电缆、冶金、压片机以及其他有关卷取加工行业中的放卷和收卷张力控制。
磁粉制动器还经常被用于传动机械的测功加载和制动等。
磁粉制动器和磁粉离合器经常配对使用。
单轴磁粉制动器用途：
1、高速应答用；
2、缓冲起动，停止用：利用连结时的圆滑特性及定转矩特性达到缓冲起动和停止；
3、连续滑动、张力控制用；
4、模拟负载用；
5、转矩限制器用；
6、定位停止用；
7、动力吸收用。
由天机传动提供。
磁粉制动器TJ-POD简介磁粉制动器TJ-POD是根据电磁原理和利用磁粉传递转矩的。
其具有激磁电流和传递转矩基本成线性关系的特点。
在同滑差无关的情况下能够传递一定的转矩，具有响应速度快、结构简单、无污染、无噪音、无冲击振动节约能源等优点。
是一种多用途、性能优越的自动控制元件。
现已被广泛应用于造纸、印刷、塑料、橡胶、纺织、印染、电线电缆、冶金、压片机以及其他有关卷取加工行业中的放卷和收卷张力控制。
磁粉制动器还经常被用于传动机械的测功加载和制动等。
磁粉制动器和磁粉离合器TJ-POD经常配对使用。
磁粉制动器TJ-POD用途1、缓冲起动，停止用：利用连结时的圆滑特性及定转矩特性达到缓冲起动和停止。
2、连续滑动、张力控制用3、转矩限制器用4、高速应答用5、动力吸收用6、定位停止用7、模拟负载用磁粉制动器TJ-POD特点1、可以轻松进行大范围的控制。
2、可以达到连续滑动运转。
3、可以得到安定的扭力。
4、无鸣叫音。
动作面的滞滑现象会发生于摩擦方式，但是在此不会出现，而且也不会发出连结音，所以运转相当安静。
5、热容量很大。
由于使用了耐热性优越的磁粉及运用了理想的冷却方法，即使是过于严酷的连续滑动运转，也可以安心使用。
6、可以达到平顺的连续及驱动状态。
由于静摩擦系数和动摩擦系数几乎一样，所以完全连结时不会产生震荡，可以因应负载加减速度。
磁粉制动器使用注意事项1、请注意湿气。
磁粉受潮的话，性能会变得不稳定，所以要特别小心，不要让油或水分侵入内部。
特别是安装于齿轮箱时，油分会透过轴部侵入内部，所以要用薄膜完全封住。
2、请注意表面温度。
连续运转所造成的表面最高温度为运转时90度以下，超过该数值时，耐久性会大为降低。
请务必以上述界限温度为标准，使用时务必保持在所容许的滑动工作率之内。
内部磁粉：铁钴镍磁粉80目-400目如何选择磁粉制动器.磁粉制动器的选型一般以所需传达最大转矩为依据来选定，并同时注意保证实际滑差功率小于磁粉离合器、制动器的允许滑差功率。

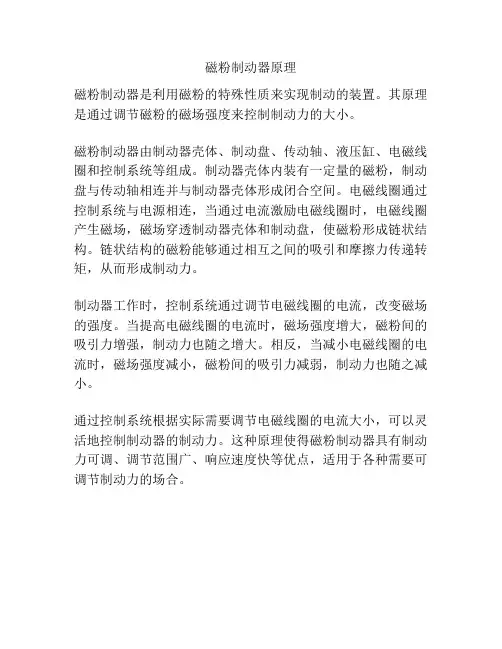

磁粉制动器原理
磁粉制动器是利用磁粉的特殊性质来实现制动的装置。
其原理是通过调节磁粉的磁场强度来控制制动力的大小。
磁粉制动器由制动器壳体、制动盘、传动轴、液压缸、电磁线圈和控制系统等组成。
制动器壳体内装有一定量的磁粉，制动盘与传动轴相连并与制动器壳体形成闭合空间。
电磁线圈通过控制系统与电源相连，当通过电流激励电磁线圈时，电磁线圈产生磁场，磁场穿透制动器壳体和制动盘，使磁粉形成链状结构。
链状结构的磁粉能够通过相互之间的吸引和摩擦力传递转矩，从而形成制动力。
制动器工作时，控制系统通过调节电磁线圈的电流，改变磁场的强度。
当提高电磁线圈的电流时，磁场强度增大，磁粉间的吸引力增强，制动力也随之增大。
相反，当减小电磁线圈的电流时，磁场强度减小，磁粉间的吸引力减弱，制动力也随之减小。
通过控制系统根据实际需要调节电磁线圈的电流大小，可以灵活地控制制动器的制动力。
这种原理使得磁粉制动器具有制动力可调、调节范围广、响应速度快等优点，适用于各种需要可调节制动力的场合。

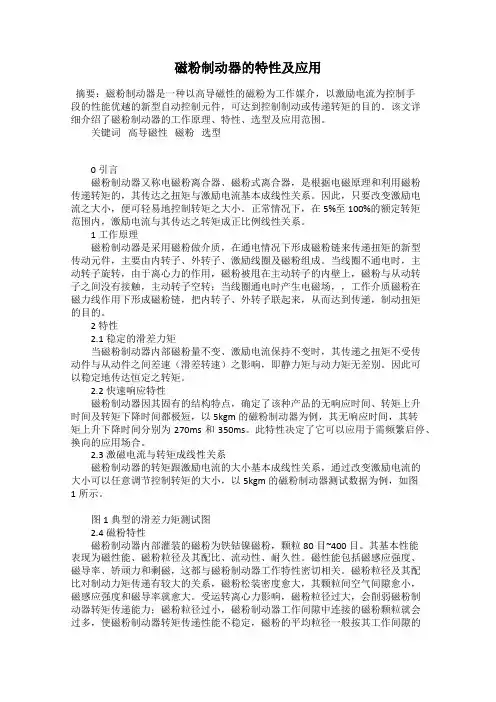

磁粉制动器的特性及应用摘要：磁粉制动器是一种以高导磁性的磁粉为工作媒介，以激励电流为控制手段的性能优越的新型自动控制元件，可达到控制制动或传递转矩的目的。
该文详细介绍了磁粉制动器的工作原理、特性、选型及应用范围。
关键词高导磁性磁粉选型0 引言磁粉制动器又称电磁粉离合器、磁粉式离合器，是根据电磁原理和利用磁粉传递转矩的，其传达之扭矩与激励电流基本成线性关系。
因此，只要改变激励电流之大小，便可轻易地控制转矩之大小。
正常情况下，在5%至100%的额定转矩范围内，激励电流与其传达之转矩成正比例线性关系。
1 工作原理磁粉制动器是采用磁粉做介质，在通电情况下形成磁粉链来传递扭矩的新型传动元件，主要由内转子、外转子、激励线圈及磁粉组成。
当线圈不通电时，主动转子旋转，由于离心力的作用，磁粉被甩在主动转子的内壁上，磁粉与从动转子之间没有接触，主动转子空转；当线圈通电时产生电磁场，，工作介质磁粉在磁力线作用下形成磁粉链，把内转子、外转子联起来，从而达到传递，制动扭矩的目的。
2 特性2.1稳定的滑差力矩当磁粉制动器内部磁粉量不变、激励电流保持不变时，其传递之扭矩不受传动件与从动件之间差速（滑差转速）之影响，即静力矩与动力矩无差别。
因此可以稳定地传达恒定之转矩。
2.2快速响应特性磁粉制动器因其固有的结构特点，确定了该种产品的无响应时间、转矩上升时间及转矩下降时间都极短，以5kgm的磁粉制动器为例，其无响应时间，其转矩上升下降时间分别为270ms和350ms。
此特性决定了它可以应用于需频繁启停、换向的应用场合。
2.3激磁电流与转矩成线性关系磁粉制动器的转矩跟激励电流的大小基本成线性关系，通过改变激励电流的大小可以任意调节控制转矩的大小，以5kgm的磁粉制动器测试数据为例，如图1所示。
图1 典型的滑差力矩测试图2.4磁粉特性磁粉制动器内部灌装的磁粉为铁钴镍磁粉，颗粒80目~400目。
其基本性能表现为磁性能、磁粉粒径及其配比、流动性、耐久性。
磁粉制动器的原理
磁粉制动器是一种利用磁粉的磁流变性质实现制动的设备。
它的基本原理是利用磁场对磁粉的影响，改变磁粉的流动性，从而达到改变制动器的摩擦力和转矩的目的。
磁粉制动器由一个内圆筒和一个外圆筒组成，中间充满了磁粉。
内外圆筒之间的摩擦面上固定有电磁线圈和电磁铁。
当电磁线圈通电时，通过电流激励产生磁场，磁场会使磁粉发生磁流变现象，导致磁粉聚集，增大了内外圆筒之间的摩擦力。
反之，当电磁线圈断电，磁粉会失去磁化而恢复流动性，使得制动力减小。
磁粉制动器的制动力大小可以通过调节电磁线圈的电流来控制。
电流越大，磁场的强度越大，磁粉的聚集程度越高，摩擦力也就越大，制动效果也就越明显。
而当电流减小或者断电时，磁粉恢复流动性，摩擦力减小，从而实现制动的释放。
磁粉制动器广泛应用于工业生产中的各种场合，例如机械制动、刹车和离合器等。
它具有制动力可调、制动效果稳定、响应速度快、寿命长等优点，因此在机械传动系统中有着广泛的应用前景。
磁粉制动器TJ-POD简介
磁粉制动器TJ-POD是根据电磁原理和利用磁粉传递转矩的。
其具有激磁电流和传递转矩基本成线性关系的特点。
在同滑差无关的情况下能够传递一定的转矩，具有响应速度快、结构简单、无污染、无噪音、无冲击振动节约能源等优点。
是一种多用途、性能优越的自动控制元件。
现已被广泛应用于造纸、印刷、塑料、橡胶、纺织、印染、电线电缆、冶金、压片机以及其他有关卷取加工行业中的放卷和收卷张力控制。
磁粉制动器还经常被用于传动机械的测功加载和制动等。
磁粉制动器和磁粉离合器TJ-POD经常配对使用。
磁粉制动器TJ-POD用途
1、缓冲起动，停止用：利用连结时的圆滑特性及定转矩特性达到缓冲起动和停止。
2、连续滑动、张力控制用
3、转矩限制器用
4、高速应答用
5、动力吸收用
6、定位停止用
7、模拟负载用
磁粉制动器TJ-POD特点
1、可以轻松进行大范围的控制。
2、可以达到连续滑动运转。
3、可以得到安定的扭力。
4、无鸣叫音。
动作面的滞滑现象会发生于摩擦方式，但是在此不会出现，而且也不会发出连结音，所以运转相当安静。
5、热容量很大。
由于使用了耐热性优越的磁粉及运用了理想的冷却方法，即使是过于严酷的连续滑动运转，也可以安心使用。
6、可以达到平顺的连续及驱动状态。
由于静摩擦系数和动摩擦系数几乎一样，所以完全连结时不会产生震荡，可以因应负载加减速度。
磁粉制动器使用注意事项
1、请注意湿气。
磁粉受潮的话，性能会变得不稳定，所以要特别小心，不要让油或水分侵入内部。
特别是安装于齿轮箱时，油分会透过轴部侵入内部，所以要用薄膜完全封住。
2、请注意表面温度。
连续运转所造成的表面最高温度为运转时90度以下，超过该数值时，耐久性会大为降低。
请务必以上述界限温度为标准，使用时务必保持在所容许的滑动工作率之内。
内部磁粉：铁钴镍磁粉80目-400目
如何选择磁粉制动器.磁粉制动器的选型一般以所需传达最大转矩为依据来选定，并同时注意保证实际滑差功率小于磁粉离合器、制动器的允许滑差功率。
计算公
式如下：实际滑差功率P=2×3.14×M×n/60=F*V(单位：W) 公式中：M ----- 实际工作转矩（N/m） F ----- 张力（N）n ----- 滑差转速（r/min）V ----- 线速度（m/s）磁粉离合、磁粉制动器在散热条件一定时，其滑差功率是一定值，因此其实际工作转矩与转速可以相互补偿，即滑差转速提高时，则许用转矩将相应下降，但最高转速不得高于其许可转速。
例：MG-YSC-10磁粉制动器，其额定转矩M=100N.m,滑差功率P=7KW 则额定转速n=9550*P/M=9550*7/100=668.5r/min 若实际滑差转速n=1500r/min(式中9550为常数系数) 则许用转距应为M=9550*P/n=9550*7/1500=44.6N.m （式中：9550为常数系数）
磁粉制动器使用注意事项
1、请以正规的安装方法（将高速旋转侧当作输入侧）来使用磁粉离合器。
如果机械的结构非得要输出入轴反安装的话，请务必以1000R/MIN以下来使用。
输入轴与输出轴反过来安装的话会使机器长时间空转，磁粉受到搅拌，会大大缩短磁粉离合器的使用寿命。
2、请注意湿气。
磁粉受潮的话，性能会变得不稳定，所以要特别小心，不要让油或水分侵入内部。
特别是安装于齿轮箱时，油分会透过轴部侵入内部，所以要用薄膜完全封住。
3、请注意表面温度。
连续运转所造成的表面最高温度为运转时90度以下，超过该数值时，耐久性会大为降低。
请务必以上述界限温度为标准，使用时务必保持在所容许的滑动工作率之内。
磁粉制动器是由传动单元(输入轴)和从动单元(输出轴)合并而成。
在两组单元之间的空间，填有粒状的磁粉（休积大约40微米）。
当磁性线圈不导电时，转矩不会从传动轴传于从动轴，但如将线圈电磁通电，就由于磁力的作用而吸引磁粉产生硬化现象，在连继滑动之间会把转矩传达。
磁粉制动器的原理与磁粉离合器类似，只是把传动单元变成了固定单元。
磁粉制动器发生卡死通常有以下几种情况
1.由于在运输过程中或放置时间过长导致在两组单元之间填有的磁粉散落一边，且在开机前未做激磁造成卡死。
2.由于产品制造精度低，转子的同心度不够，造成输出转矩不均或卡住。
3.在生产过程中封入磁粉过量造成。
4.使用劣质磁粉造成。
针对以上几种情况，建议： 1.正式运转前或装置移动后，必须作均匀运转才能正式操作。
这样才能产生平滑的转矩，均匀运转方式如下：在无激磁状态下，驱动侧尽可能高速（1800rpm以下）回转约1分钟后，设定激磁电流在额定的1/4-1/5，一方面回转驱动侧，一方面5秒间开，10秒间关，间竭激磁约20次。
2.在选择购买磁粉离合器/磁粉制动器时，最好选择质量有保证的产品。
磁粉制动器优越性：一、CNC精密制造，精确度高，加工精细，线性度好，性能优越。
二、磁粉纯度高，不加黑色碳粉，性能稳定，寿命长。
三、铝合金构造，具有优良的散热性能，良好的退磁性，响应速度快。
四、运行平稳、在启动、运行、制动状态下，无振动、无冲击、无噪声。
磁粉制动器说明磁粉制动器是由
传动单元（输入轴）和从动单元（输出轴）合并而成。
在两组单元之间的空间，填有粒状的磁粉（休积大约40微米）。
当磁性线圈不导电时，转矩不会从传动轴传于从动轴，但如将线圈电磁通电，就由于磁力的作用而吸引磁粉产生硬化现象，在连继滑动之间会把转矩传达。
＊磁粉制动器是一种性能优越的自动控制元件。
它以磁粉为工作介质，以激磁电流为控制手段，达到控制制动或传递转矩的目的。
其输出转矩与激磁粉电流呈良好的线性关系而与转速或滑差无关，并具有响应速度快，结构简单的优点。
广泛应用于印刷、包装、造纸及纸品加工、纺织、印染、电线、电缆、橡胶皮革、金属箔带等有关卷取装置的张力自动控制系统中。
磁粉制动器还可以作为模拟加载器使用，广泛用于电机、内燃机、变速箱等动力及传动机械的功率，效率测量。
＊工作原理＊磁粉制动器是采用磁粉作介质，在通电情况下形成磁粉链来传递扭矩的新型传动元件，主要由内转子、外转子、激磁线圈及磁粉组成。
＊当线圈不通电时，主动转子旋转，由于离心力的作用，磁粉被甩在主动转子的内壁上，磁粉与从动转子之间没有接触，主动转子空转。
＊接通直流电源后产生电磁场，工作介质磁粉在磁力线作用下形成磁粉链，把内转子、外转子联接起来，从而达到传递，制动扭矩的目的。
特点 1. 合离频繁，响应速度快，频率高，每分钟可达到40-60次，可广泛应用于快速工作状态和高频率场合。
2. 线性度好，转矩与激磁电流在相当广泛的范围内成正比，可以作线性调节元件. 3. 输出转矩恒定，因为转矩的大小仅仅取决于激磁电流的大小，而与滑差速度无关。
4. 功率放大倍数高，可用很小的激磁电流控制很大的传递功率，易于实现自动控制。
5. 运转平稳，在启动、运行、制动状态下，无振动、无冲击、无噪声。
6. 过载保护，在转矩超载情况下，自动滑差运行到过载保护作用。
7. 体积小，自重轻。
安装方便，使用寿命长。
用途 1. 适用于恒张力控制系统，比如：印刷机、分切机、复合机、涂布机、造纸机、拉丝机和电缆绕线机，以及金属板材、带材、胶片等加工设备和纺织机械等。
2. 作为过载器，用在发动机、电动机、电动结构、液压元件、减速器等动力机械中作转矩测量时的加载装置。
3. 无级调速，配上传感器及控制线路便可实现无级调速，特别对高转速时速度的微调和中小功率的调速系统。
4.过载保护之中，当工作系统发生意外，转矩超载时，离合器自动打滑，从而保护机械设备和原动力。
缓冲启动，停止用利用连结时的圆滑特性及定转矩特性之缓冲效果，即加速度一定及不发生冲击的尖峰转矩。
