AL自动变速器机械部分

某用户，一年前购得一辆AL-1富康轿车，该车配备1.6L电喷发动机，AL4自动变速器。

行驶630km时，出现冷车能起步而热车后车辆反而不能起步的故障。

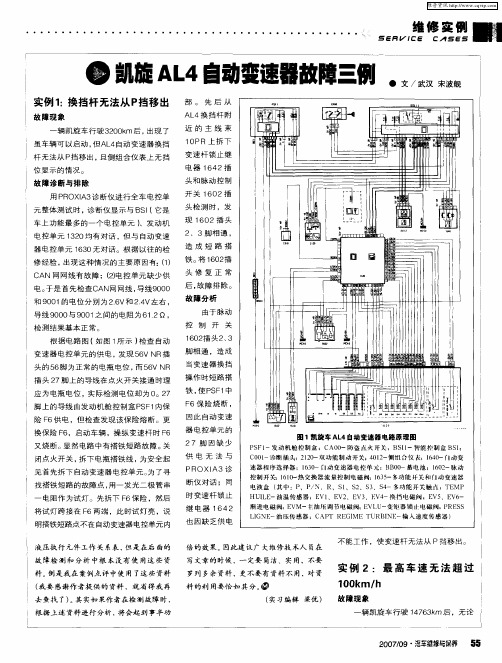

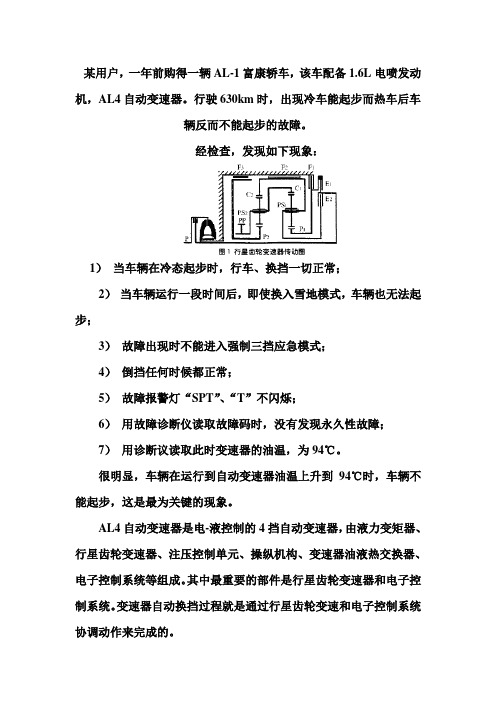

经检查，发现如下现象：1）当车辆在冷态起步时，行车、换挡一切正常；2）当车辆运行一段时间后，即使换入雪地模式，车辆也无法起步；3）故障出现时不能进入强制三挡应急模式；4）倒挡任何时候都正常；5）故障报警灯“SPT”、“T”不闪烁；6）用故障诊断仪读取故障码时，没有发现永久性故障；7）用诊断议读取此时变速器的油温，为94℃。

很明显，车辆在运行到自动变速器油温上升到94℃时，车辆不能起步，这是最为关键的现象。

AL4自动变速器是电-液控制的4挡自动变速器，由液力变矩器、行星齿轮变速器、注压控制单元、操纵机构、变速器油液热交换器、电子控制系统等组成。

其中最重要的部件是行星齿轮变速器和电子控制系统。

变速器自动换挡过程就是通过行星齿轮变速和电子控制系统协调动作来完成的。

行星齿轮变速器工作原理行星齿轮变速器是自动变速器的主要组成部分，它采用辛普森Ⅱ型行星轮系，有5个操纵件，为换联式3自由度行星传动机构，其传动简图如图1所示。

图中E1、E2为离合器，F1、F2、F3为制动器，P1、P2为中心轮，C1、C2为内齿圈，PS1、PS2为行星支架，PP 为一级减速主动齿轮。

C1与PS2及一级减速主动齿轮机械连接，C2与PS1机械连接。

经过不同离合器和制动器作用后，动力经一般减速主动齿轮输出。

表1给出了各挡位时离合器与制动器的操纵关系。

以1挡为例，E1离合器接合，F3制动器制动时，自动变速器进入1挡行驶，依次类推，可得出其它挡位情况。

离合器、制动器的动作是如何协调完成的呢？这就取决于AL4自动变速器电子控制系统。

电子控制系统工作原理AL4自动变速器电子控制系统的组成如图2所示。

电子控制系统的核心是电控单元，即变速器计算机，该计算机采用模糊控制理论对变速器和发动机进行联合控制，可以根据传感器的信号模拟驾驶员的习惯，自动选择规律进行换挡，并能对变速器油温、油压、变矩器锁止、仪表板显示、变速器特殊保护方式进行控制。

1.自动变速器(A341E)的课题研究。

(一)应知应会1)自动变速器的机械部分结构。

2)各档位起作用的元件。

3)各档位的动力传递路线。

4)变速器壳体上油孔的作用。

5)阀板上各阀的作用及工作原理。

6)各电磁阀的作用及工作原理。

7)分析各换档阀怎样实现换档。

8)自动变速器的油压试验、失速试验、时滞试验及道路试验。

(二)常见故障1)汽车不能行驶(1)故障现象无论选档杆位于任何前进档或倒档时,汽车都不能行驶。

(2)故障原因:[1]油面过低或自动变速器冷却系统严重漏油。

[2]油压电磁阀或线路有故障。

[3]换档电磁阀或线路有故障。

[4]ECU或线路有故障。

[5]泵损坏或进油滤网堵塞。

[6]主油路严重泄漏。

[7]选档杆和手控阀摇臂之间的连接杆或拉线松脱,手控阀保持在空档或停车档位置。

[8]超速离合器及超速单向离合器打滑。

[9]“D1”档位、“R”位离合器、制动器打滑。

[10]变矩器故障或其传动板折断。

[11]停车闭锁机构有故障。

[12]汽车其他部位有故障。

2)故障诊断与排除:(1)首先排除发动机和汽车其他总成、部位的故障。

(2)对电控自动变速器,若故障指示灯闪亮,应先用诊断仪器进行检测或进行人工读码,并按故障代码的指示排除电控系统相关部位(主油路油压电磁阀、换档电磁阀、ECU及线路等)的故障。

(3)检查油面高度和油质。

拔出油风,若油风上无油或油面过低,应检查油底壳、自动变速器油散热器、油管等处有无漏油处,应修复并按规定重新加油。

若油面正常,应核对自动变速器油牌号、检查自动变速器油质量,若牌号不符合规定或自动变速器油变质,应按规定换油。

(4)检查选档杆与手控阀摇臂之间的连接杆或拉线,如有松脱,应予以装复,并重新调整好选档杆的位置。

(5)进行失速试验,检查液力变矩器工况。

若工作异常,可能是变矩器传动板折断或变矩器自身故障,应拆检自动变速器,视情况予以修复或更换。

(6)检测主油路油压。

拆下主油路测压孔上的螺塞,装上油压表,起动发动机,将选档杆拨至前进档或倒档位置,检测主油路油压(若无油压表,可拆下测压孔上的螺塞,观察油液的流出情况)。

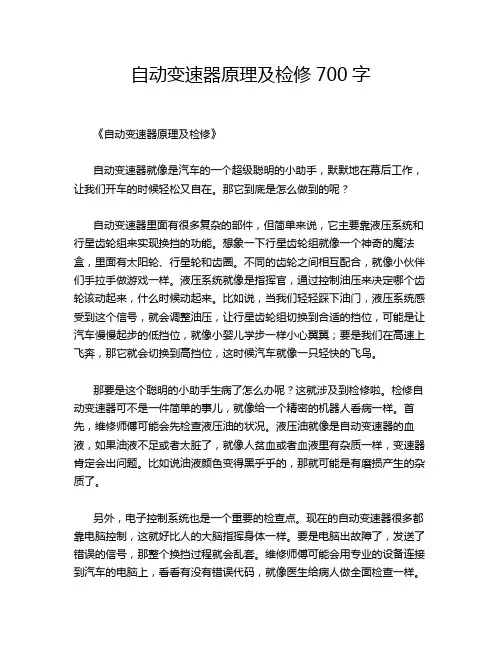

自动变速器原理及检修700字《自动变速器原理及检修》自动变速器就像是汽车的一个超级聪明的小助手，默默地在幕后工作，让我们开车的时候轻松又自在。

那它到底是怎么做到的呢？自动变速器里面有很多复杂的部件，但简单来说，它主要靠液压系统和行星齿轮组来实现换挡的功能。

想象一下行星齿轮组就像一个神奇的魔法盒，里面有太阳轮、行星轮和齿圈。

不同的齿轮之间相互配合，就像小伙伴们手拉手做游戏一样。

液压系统就像是指挥官，通过控制油压来决定哪个齿轮该动起来，什么时候动起来。

比如说，当我们轻轻踩下油门，液压系统感受到这个信号，就会调整油压，让行星齿轮组切换到合适的挡位，可能是让汽车慢慢起步的低挡位，就像小婴儿学步一样小心翼翼；要是我们在高速上飞奔，那它就会切换到高挡位，这时候汽车就像一只轻快的飞鸟。

那要是这个聪明的小助手生病了怎么办呢？这就涉及到检修啦。

检修自动变速器可不是一件简单的事儿，就像给一个精密的机器人看病一样。

首先，维修师傅可能会先检查液压油的状况。

液压油就像是自动变速器的血液，如果油液不足或者太脏了，就像人贫血或者血液里有杂质一样，变速器肯定会出问题。

比如说油液颜色变得黑乎乎的，那就可能是有磨损产生的杂质了。

另外，电子控制系统也是一个重要的检查点。

现在的自动变速器很多都靠电脑控制，这就好比人的大脑指挥身体一样。

要是电脑出故障了，发送了错误的信号，那整个换挡过程就会乱套。

维修师傅可能会用专业的设备连接到汽车的电脑上，看看有没有错误代码，就像医生给病人做全面检查一样。

行星齿轮组的机械部分也不能忽视。

如果听到奇怪的声音，像是嘎吱嘎吱或者咔咔的声音，就有可能是齿轮磨损或者损坏了。

这时候维修师傅可能就要把变速器拆开，仔细检查每个齿轮的情况，这就像拆开一个复杂的机械玩具一样，得小心翼翼，不然很容易弄坏其他零件。

了解自动变速器的原理和检修知识，就像给我们的汽车之旅上了一份保险，让我们能更好地照顾我们的爱车小伙伴。

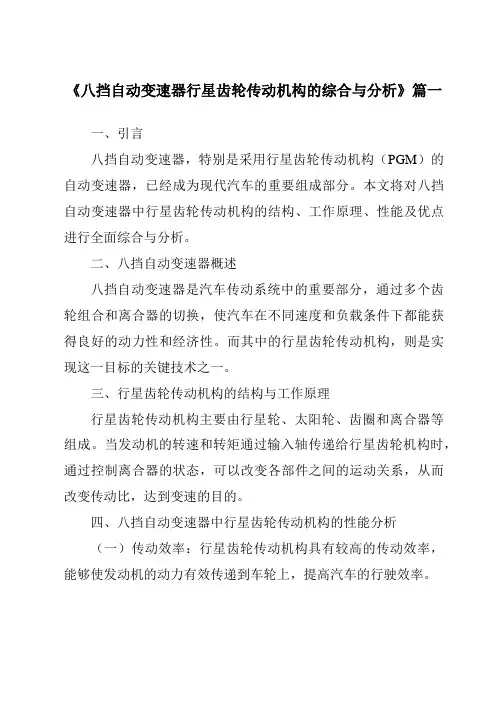

《八挡自动变速器行星齿轮传动机构的综合与分析》篇一一、引言八挡自动变速器，特别是采用行星齿轮传动机构（PGM）的自动变速器，已经成为现代汽车的重要组成部分。
