NAVIGATION 航海59喷水推进装置艉轴密封漏水问题解决方案项文佐 高春锋（交通运输部东海救助局 上海 200090）0 引 言MJP 750 DD CSU 型喷水推进装置的可靠性比较高，日常保养及维护也较为简便，但该装置艉轴密封漏水的问题较多见，解决起来颇为棘手。
本人全程参与了一起该故障的解决，和大家一起分享经验。
1 故障概述某新造新型高速船配置2台MJP 750 DD CSU 型喷水推进装置作为船舶主推进系统，运行时，艉轴最高转速为967rpm，其轴系如图1所示。
船舶出厂2个月后，艉轴骨架密封处即漏水，泄漏量约为1L/min，艉轴转动与否均漏水，随着时间的推移，泄漏量越来越大，最大时约10L/min。
图1 MJP 750 DD CSU型喷水推进装置轴系简图2 原密封装置结构该型喷水推进装置的艉轴密封装置为J750R 型密封装置，结构简单。
密封装置外壳用橡胶管与外部固定部位连接固定，允许外壳与艉轴间有一定的同轴度偏差，一道骨架密封装在轴套与艉轴密封装置的本体间，外部引冷却水对其冷却。
在密封装置外备有两道骨架密封作为备用，密封更换方摘 要：对一起喷水推进装置艉轴密封漏水故障进行分析，并尝试了几种修理方法，最后通过改装完全解决问题，供大家参考。
关键词：喷水推进装置；艉轴密封；骨架密封；机械密封；过渡法兰便，在其他姊妹船上使用尚好，虽偶有漏水，但不严重，处理起来也不麻烦，其实物如图2所示，结构如图3所示。
由图可见，该轮艉轴密封装置漏水即为骨架密封处漏水。
图2 J750R型艉轴密封装置实图图3 J750R型艉轴密封装置结构图1.夹箍2.夹箍3.密封装置本体4.水润滑轴承5.压盖6.骨架密封7.螺栓8.垫片9.轴套 10.锁紧圈 11.备用密封圈 12.橡胶管13.O-RING3 故障解决（1）开始漏水时，船上轮机人员根据以往姊妹船的经NAVIGATION航海60Marine Technology 航海技术验，将轴套稍向内移动约1cm，漏水情况稍有好转，个把月后又开始恶化。

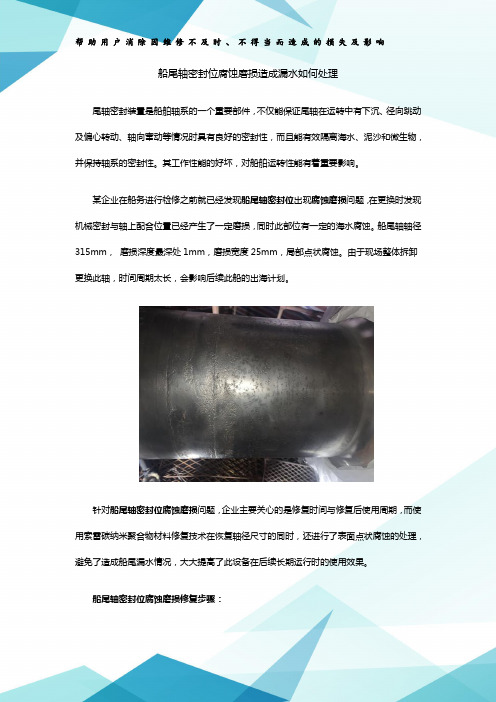

船尾轴密封位腐蚀磨损造成漏水如何处理尾轴密封装置是船舶轴系的一个重要部件，不仅能保证尾轴在运转中有下沉、径向跳动及偏心转动、轴向窜动等情况时具有良好的密封性，而且能有效隔离海水、泥沙和微生物，并保持轴系的密封性。
其工作性能的好坏，对船舶运转性能有着重要影响。
某企业在船务进行检修之前就已经发现船尾轴密封位出现腐蚀磨损问题，在更换时发现机械密封与轴上配合位置已经产生了一定磨损，同时此部位有一定的海水腐蚀。
船尾轴轴径315mm，磨损深度最深处1mm，磨损宽度25mm，局部点状腐蚀。
由于现场整体拆卸更换此轴，时间周期太长，会影响后续此船的出海计划。
针对船尾轴密封位腐蚀磨损问题，企业主要关心的是修复时间与修复后使用周期，而使用索雷碳纳米聚合物材料修复技术在恢复轴径尺寸的同时，还进行了表面点状腐蚀的处理，避免了造成船尾漏水情况，大大提高了此设备在后续长期运行时的使用效果。
船尾轴密封位腐蚀磨损修复步骤：1.到达现场后首先测量轴上磨损位置磨损深度;2.根据测量尺寸加工工装;3.现场开始进行表面烤油处理，将表面油污全部烤至碳化;4.将表面碳化油污全部打磨干净;5.空试工装，再次确定工装是否合适;6.将打磨位置、工装表面清洗干净;7.工装涂抹脱模剂晾干备用;8.调和SD7101H材料涂覆在磨损位置;9.将工装装夹到待修复部位，加热固化;10.材料固化后拆卸工装，将表面多余材料去除，即可回装设备。
为了减少船尾轴密封位腐蚀磨损情况，设备日常保养建议：轴颈和轴干可能因密封不良而锈蚀。
因此对尾轴要特别注意加强管理。
注意检查尾轴各处间隙，轴线状态，超出极限要及时调整。
检查设备的润滑，冷却情况，轴是否有跳动，轴封漏油漏水情况，紧固螺栓有无松动。
检查轴颈的伤痕和锈蚀，铜套密封，椭圆度和锥度是否超过极限，尤其注意锥部有否裂纹损伤等。
一尾轴密封的工作原理船舶尾轴密封装置根据密封元件防漏方式，可以分为接触式和非接触式两种。
接触式密封以橡胶制品和盘根作为填料，将其填充于缝隙之中，并与轴或者轴套接触；非接触式密封中密封元件的动、静部件之间有一定间隙，不发生接触，而是靠流体流动路径节流作用达到密封的目的。
本文的尾轴密封装置是非接触式，如图 1 所示，靠动摩擦盘和静摩擦盘的配合间隙来密封，动静盘的间隙的紧密程度可以通过调节静摩擦盘中的弹簧强度来控制。
二运行故障该型船长期在南京和上海之间的长江航道段航行，新船运行约九个月时间后发现前尾轴密封有少量泄漏，没有影响轴系的工作；尾轴后密封由于在水里，没法检查是否泄漏；运行一年时间时，船舱内的尾轴前密封泄漏很严重，舱内可以看到大量的润滑油泄漏，而且泄漏的油已经乳化变成乳白色，说明已有大量的江水进入到尾轴管内，尾轴的尾密封泄漏严重，船舶虽然还能正常航行，但尾轴管内的尾轴承和尾轴已经磨损，如果不及时处理会造成严重的后果，影响船舶的行驶安全。
三故障分析本文中的非接触式密封装置对安装的要求比较高，首先要保证动静摩擦盘的相对位置（间隙合适），在安装前需做泵压试验，安装过程中要调整好弹簧的压缩量保证动静环间隙；其次要保证密封装置垂直于轴系中心线，曲折值在规定范围内。
船舶在运行初期，安装的各项指标都能满足要求，尾轴密封装置工作良好，未发现泄漏情况；船舶在运行一段时间后，长江航道水况复杂，船舶需要频繁改变航行工况，由于推力轴承中的推力环和推力块间有轴向间隙，倒车或者顺车时，整个轴系轴向的窜动改变了尾轴密封动静环间的固有间隙，使动静摩擦盘的间隙忽大忽小，随着时间的推移，动静盘之间相对间隙会出现偏差；由于本船采用柴油机驱动，整个轴系在运行过程中会有径向的跳动，螺旋桨尾轴在长江水道复杂工况下也会频繁振动，时间长了尾轴密封装置相对于轴心线的曲折和偏移值都出现偏差；长江水中含有大量的泥沙，较小泥沙颗粒可以随着水流进入动静环之间间隙，造成动静摩擦环的环面损伤（维修时能看到动静盘上有很多明显的划痕），更进一步恶化了动静盘的相对位置，更大的泥沙也能进入到动静环间隙中，动静环彻底失去密封作用，江水大量进入尾轴管中使润滑油乳化，润滑油润滑效果下降。

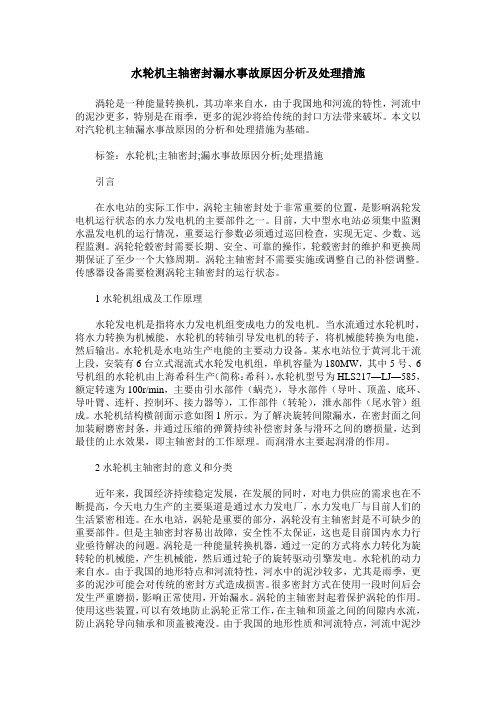

水轮机主轴密封漏水事故原因分析及处理措施渦轮是一种能量转换机，其功率来自水，由于我国地和河流的特性，河流中的泥沙更多，特别是在雨季，更多的泥沙将给传统的封口方法带来破坏。
本文以对汽轮机主轴漏水事故原因的分析和处理措施为基础。
标签：水轮机;主轴密封;漏水事故原因分析;处理措施引言在水电站的实际工作中，涡轮主轴密封处于非常重要的位置，是影响涡轮发电机运行状态的水力发电机的主要部件之一。
目前，大中型水电站必须集中监测水温发电机的运行情况，重要运行参数必须通过巡回检查，实现无定、少数、远程监测。
涡轮轮毂密封需要长期、安全、可靠的操作，轮毂密封的维护和更换周期保证了至少一个大修周期。
涡轮主轴密封不需要实施或调整自己的补偿调整。
传感器设备需要检测涡轮主轴密封的运行状态。
1水轮机组成及工作原理水轮发电机是指将水力发电机组变成电力的发电机。
当水流通过水轮机时，将水力转换为机械能，水轮机的转轴引导发电机的转子，将机械能转换为电能，然后输出。
水轮机是水电站生产电能的主要动力设备。
某水电站位于黄河北干流上段，安装有6台立式混流式水轮发电机组，单机容量为180MW，其中5号、6号机组的水轮机由上海希科生产（简称：希科），水轮机型号为HLS217—LJ—585，额定转速为100r/min，主要由引水部件（蜗壳），导水部件（导叶、顶盖、底环、导叶臂、连杆、控制环、接力器等），工作部件（转轮），泄水部件（尾水管）组成。
水轮机结构横剖面示意如图1所示。
为了解决旋转间隙漏水，在密封面之间加装耐磨密封条，并通过压缩的弹簧持续补偿密封条与滑环之间的磨损量，达到最佳的止水效果，即主轴密封的工作原理。
而润滑水主要起润滑的作用。
2水轮机主轴密封的意义和分类近年来，我国经济持续稳定发展，在发展的同时，对电力供应的需求也在不断提高，今天电力生产的主要渠道是通过水力发电厂，水力发电厂与目前人们的生活紧密相连。
在水电站，涡轮是重要的部分，涡轮没有主轴密封是不可缺少的重要部件。
案例分析：尾轴密封圈不断漏油严重尾轴密封圈不断漏油严重事情经过某国产货轮，其尾轴采用油润滑，在轴承端头处设有橡胶密封圈。
某年5月厂修进坞换新了尾轴密封圈，出厂后约一个月余后即发现在机舱一端开始有滴漏，每分钟约7~8滴，这种小漏司空见惯，也就没有重视让它去了。
至7月10日开往泰国；13日04.00大管轮到机舱接班检查时，发现接连滴漏2—3滴方停一下，到舵机间测量尾轴重力油柜油位，一看油位表比往日下降很多。
11：54快到香港前抛锚试验时，轮机长到船尾看倒车时海面有无油迹，当时吃水是6．10M，未见有油花，再到舵机间检查重力油柜，油位表巳看不到油位，用尺从加油孔处测量得尚有120毫米，于是把出油阀暂关紧，再到机舱尾轴端一看，盛接漏油的油桶已经满溢出来，于是把桶内油泵完，仅5分钟又漏满一桶(内混有海水)，20分钟后尾轴轴封内的油全漏完泵光。
如此漏油情况，将影响香港海域污染，罚款将损失很大，只好请示上级到香港进坞修理。
进坞后抽出尾轴，只见里档的密封圈已失去弹性，直径已与油封涵内壁一样大了，在车叶端的密封圈也有较大变形，减震环下面磨扁约1．2毫米。
分析与处理该轮自新造出厂后即经常发生尾轴密封圈漏油的故障，船员和生产调度人员对此意见较多，埋冤海上渔网多(事实上每次进坞换新密封圈时，曾发现有零星渔网缠绕在尾部车叶处)，还有国产密封圈质量不好(每次拆出时密封圈都有变形)。
为此引起上级技术部门的注意，派专人调查研究，结果发现原来是选择尾轴滑油的品种上存在问题。
根据边界润滑的理论中说“油封的密封能力，取决于流体动力油膜的厚度。
油封的唇口与尾轴接触，如能将油膜控制在边界润滑状态(即油膜的厚度约为0．0025毫米)便可阻止油的漏泄”。
根据这个论点，介质油完全可以使用粘度较低的滑油，为了能得到较有力的证明，特为用实物作对比试验，即将国产常用的丁腈橡胶密封圈8根，分别投入粘度较高平时在用的#44车轴油(俗称齿轮油)中4根，另投入粘度较低的#11气缸油中4根，浸入13天后，测量其直径，前者平均增加了14.05毫米，后者平均只增加了0．165毫米。
科技信息2008年第28期SCIENCE &TECHNO LO GY INFORMATION ●一旦Sim plex 型艉轴密封装置失效,产生滑油泄漏,将导致污染事故,同时损失滑油。
但是我们又不能马上进坞彻底的解决问题,因此对我们船员来说,应该采取临时措施,减少滑油的泄漏,尽量维持到坞修时做彻底的解决。
要想正确的采取措施,我们必须清楚的了解S im plex 型艉轴密封装置的结构以及润滑系统的结构。
他的结构如图所示:图一首部密封1.前壳体;2.密封环;3.注油旋塞;4.中间托环5.密封环;6.密封前盖;7.防磨衬套;8.O 型密封圈;Ⅳ.密封油腔;Ⅴ.冷却油腔图二艉部密封1.防磨衬套;2.后压盖;3.托环;4.螺塞;5.中间托环;6.螺塞;7.后壳体;8、9、10.密封环;Ⅰ、Ⅱ.密封油腔;Ⅲ.冷却油腔我们从结构中可以看出,首部密封有2道密封,他们的方向是一样的,这2道密封的作用是封油,阻止滑油的外漏。
而艉部密封总共有3道密封,第一道如图示10,他的作用是阻止海水,泥沙等进到滑油里面;第二、三道如图示8、9,他们的作用是阻止滑油漏到海水里面。
而8、9之间的密封油腔是一路单独的润滑油来提供滑油的,如果我们仔细的查找管路示意图,就可以看出这一路润滑油一般可以由二个单独的阀来控制。
而艉轴密封装置失效,一般情况下首先是最外部的一道(10),也就是阻止海水的那一道,因为他的工作条件最恶劣,如果说仅仅是这一道失效的情况,船舶在满载的时候会导致海水漏到油里,使滑油乳化。
但还不至于使滑油外漏。
但是由于第一道的失效,不能阻止海水的浸入,因此很快会导致第二道(9)失效。
一旦第二道失效,滑油开始泄漏,重载的时候可能水会漏到油里,导致重力油柜溢出,而轻载的时候会导致滑油外漏,造成污染。
事实上,如果我们关闭这一管路上的二个阀,如果泄漏消除,证明第三道(8)还有效,可以临时使用。
但是从经验上证明这一道所能支持的时间不会太长,很快第三道(8)也会跟着失效。
某船尾轴漏水的思考及建议◎ 王德丰 曾林林 海口航标处摘 要：本文就船舶使用中出现的尾轴故障漏水问题进行思考和研究，滑原理，推断船舶尾轴故障漏水原因，提出解决问题的方法和建议。
关键词：尾轴 漏水 润滑 思考 建议 措施1.右尾轴故障漏水现象某船为双车、双桨、双舵的中机型船舶，在使用中发现主机右尾轴故障漏水。
具体情形，船舶主机右尾轴静止及低速转动时，轴封处不漏水，但高速转动时，出现可见、连续漏水，有小手指粗细。
右尾轴运转时，无发热、发蓝以及振动等异常情况，与左边尾轴运转参数一致。
2.尾轴润滑系统的工作原理船舶尾轴转动时尾轴和尾轴轴承间产生高温，需要尾轴润滑系统进行润滑和冷却，尾轴润滑系统的润滑性、冷却性和密封性将影响船舶的航行安全和正常营运。
船舶尾轴润滑有两种方式，油润滑尾轴和海水润滑尾轴。
油润滑尾轴（如图1），需要配备高置油柜，保证一定的油压，让尾轴管内油压与海水压力处于一个平衡状态，此润滑方式既要保证热量能散发出去，又要保障润滑油不泄露。
海水润滑尾轴（如图2），不需要配备高置油柜，但对尾轴间隙和轴承的耐磨性有着较高要求。
海水润滑尾轴设计位于水线以下位置，既有利于海水进入尾轴管道，又有利于散发热量，只要轴承中有海水流动，就不会出现轴承变形、烧融等异常情况。
3.尾轴漏水的原因分析该船尾轴属于海水润滑方式，右前尾轴出现漏水情况（如图3），虽漏水处于可控范围，但属于异常，需要特别关注。
故障原因可从内外两个方面分析：一是内部原因，轴封出现缺陷。
此种缺陷可能来自于拆装，即轴封拆装没有按要求安装到位，也可能轴封本身出现缺口，尾轴转动，润滑轴承的海水从缺口处流出。
二是外部原因，螺旋桨出现缺损，或者船舶尾轴受到外力作用，从而使尾轴转动时，挠度增加，迫使轴承与尾轴间隙增大，产生漏水现象。
但此种情况，尾轴运转时，一般会出现剧烈振动。
据轮机长反馈，该船尾轴运转时没有出现异常情况，漏水故障为近期出现，且尾轴有维修经历。
船舶尾轴密封装置原理及漏泄处理一、引言船舶尾轴密封装置是船舶轴系的重要部件之一,其性能好坏直接影响到船舶的运行,同时对防止尾轴滑油污染海洋环境也起着十分重要的作用,因此对尾轴密封装置的研究是极其必要的。
笔者所在的船舶,大风浪天气航行时突发机舱尾轴密封油柜高位报警,后经检查发现,是尾轴密封不良导致海水漏泄至密封油腔里,引起密封油柜高位且乳化。
船舶尾轴密封油漏泄有两种情况常见:一是大风浪天气,船舶尾吃水小,由于船体剧烈震动,就会引起密封装置密封不好;二是船舶长时间锚泊,主机启动时有时会引起尾轴密封不好,从而导致漏泄。
尾轴密封不好导致漏泄一般分为:海水进入油腔造成密封油柜油乳化,最终导致尾轴腐蚀,或者密封油柜的油漏泄至船舷外,导致油污染水域。
无论哪种情况,都会造成不良的后果。
因此,必须重视船舶尾轴密封情况,一旦发生漏泄,就要及时采取正确措施。
二、船舶尾轴密封装置1.现代尾轴密封的特点目前海船的尾轴承绝大部分以油润滑的白合金轴承替代铁犁木等传统的水润滑轴承,其油膜承载能力大,油的润滑性能好,尤其是其密封装置能有效地密封,使海水和泥沙不易进入尾轴管,所以磨损很小,主机和轴系的工作相对平稳、可靠。
2.尾轴密封的结构尾轴密封装置分前密封装置(SC2Z)和后密封装置(SC2B)。
前密封装置位于机舱一端,其作用是防止尾轴管内的润滑油泄漏到机舱;后密封装置位于螺旋桨一端,其作用是既防止尾轴管内滑油泄漏到舷外污染海面,又防止海水进入尾轴管内乳化润滑油。
后密封装置一般有三道密封环(1号、2号和3号),后面两道密封环(1号、2号)的作用是防止海水进入尾轴管内,第三道密封环(3号) 的作用是防止尾轴管内滑油泄漏(见图1)。
前密封装置的结构与后密封装置的结构基本相同,不同的是前密封装置只有两道密封环(V1、V2)(见图2)。
密封环是由丁晴橡胶图2前密封装置的两道密封环(NBR)或氟橡胶(VITON)制成的,可根据不同的使用条件选择使用。
第18卷 第6期 中 国 水 运Vol.18 No.6 2018年 6月 China Water Transport June 2018收稿日期：2018-02-22作者简介：齐志远（1972-）男，山东烟台人，交通运输部北海救助局轮机长，主要研究方向为轮机管理与修理。
高速救助船尾轴密封装置漏水原因分析及处置齐志远（交通运输部北海救助局，山东 烟台 264000）摘 要：本文通过对MJP750型尾轴密封装置的结构及工作原理的介绍，分析了该装置泄漏的原因及解决方法，并提出了改进措施及管理要点。
关键词：尾轴密封；工作原理；故障分析；管理中图分类号：U674.31 文献标识码：A 文章编号：1006-7973（2018）06-0073-02引言某高速救助船为全铝质穿浪型双体船，采用双机双轴双喷水泵的推进方式，每个单体内装有一套推进系统。
尾轴密封采用MJP750轴密封装置，该密封装置为水润滑型，密封效果好，结构简单，拆装方便。
某日，航行时，轮机员正常巡视检查，发现尾轴密封出泄漏，导致海水漏入泵舱，且逐渐增大，为防止漏水量进一步增大和船舶安全，不得不靠岸修理。
一、轴密封装置的结构及工作原理 1．尾轴密封装置的结构组成，如下图1图1 尾轴密封装置结构尾轴密封装置主要由密封壳体⑶、压盖环⑸、骨架密封圈⑹、白钢套⑼、锁紧圈⑽、橡胶套管⑿、O 型圈⒀等部件组成。
⑾为两道备用骨架密封圈。
锁紧圈⑽是两个半圆设计，维修时可以拆卸，松开锁紧圈⑽后白钢套⑼可以在尾轴上适当前后移动以找到与骨架密封圈⑹内圈唇边有效的密封面，大大延长白钢套⑼的使用寿命。
如果白钢套⑼密封区磨损严重，可以在上坞抽轴时换新，这样就避免了尾轴的磨损。
2．密封装置的工作原理 （1）白钢套⑼靠锁紧圈⑽与尾轴固定在一起，与尾轴之间的密封，由两道O 型圈⒀来完成，防止舷外水从白钢套⑼与尾轴之间漏入机舱。
（2）密封壳体⑶一端靠橡胶套管⑿与船体弹性连接，使用喉箍进行紧固和密封，防止舷外水进入泵舱。
轮尾轴封漏水的原因分析和处理方法毕业论文目录一、引言 (5)二、故障现象 (5)三、原因分析 (6)1、重力油柜设计不当2、船舶振动3、密封圈的老化4、船舶在航行当中缠到渔网四、尾轴漏水漏油的处理方法.......................................... .8五、结束语 ........................................................... .8附图：尾轴系统图及尾密封装置图*** ”轮尾轴封漏水的原因分析和处理方法一、引言尾轴管装置是用以支承尾轴和螺旋桨,密封船体不使海水进入尾轴承和润滑油自尾轴承溢出的设备.通常尾轴装置是由尾轴管本体,尾轴承,密封装置和冷却,滑油系统等组成.根据尾轴承润滑的介质的不同可分为水润滑尾轴管装置和油润滑尾轴管装置. 由于本轮使用的是滑油润滑的尾轴管装置,所以水润滑尾轴装管置就不多论述了.尾轴承是由轴承衬套和轴承衬构成。
