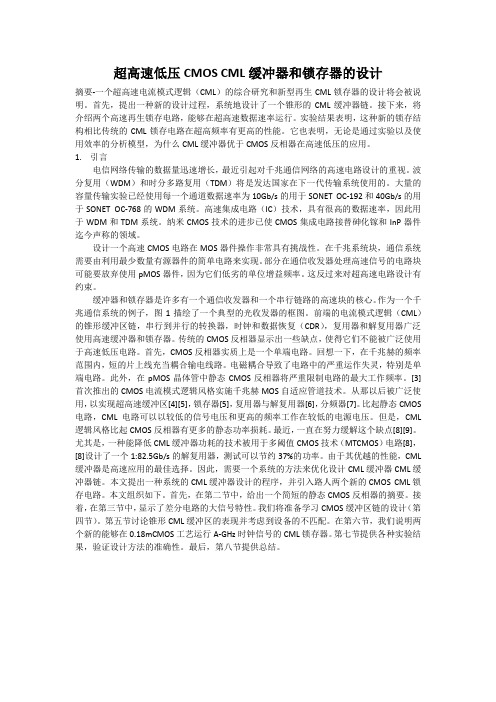

超高速低压CMOS CML缓冲器和锁存器的设计摘要-一个超高速电流模式逻辑（CML）的综合研究和新型再生CML锁存器的设计将会被说明。
首先，提出一种新的设计过程，系统地设计了一个锥形的CML缓冲器链。
接下来，将介绍两个高速再生锁存电路，能够在超高速数据速率运行。
实验结果表明，这种新的锁存结构相比传统的CML锁存电路在超高频率有更高的性能。
它也表明，无论是通过实验以及使用效率的分析模型，为什么CML缓冲器优于CMOS反相器在高速低压的应用。
1.引言电信网络传输的数据量迅速增长，最近引起对千兆通信网络的高速电路设计的重视。
波分复用（WDM）和时分多路复用（TDM）将是发达国家在下一代传输系统使用的。
大量的容量传输实验已经使用每一个通道数据速率为10Gb/s的用于SONET OC-192和40Gb/s的用于SONET OC-768的WDM系统。
高速集成电路（IC）技术，具有很高的数据速率，因此用于WDM和TDM系统。
纳米CMOS技术的进步已使CMOS集成电路接替砷化镓和InP器件迄今声称的领域。
设计一个高速CMOS电路在MOS器件操作非常具有挑战性。
在千兆系统块，通信系统需要由利用最少数量有源器件的简单电路来实现。
部分在通信收发器处理高速信号的电路块可能要放弃使用pMOS器件，因为它们低劣的单位增益频率。
这反过来对超高速电路设计有约束。
缓冲器和锁存器是许多有一个通信收发器和一个串行链路的高速块的核心。
作为一个千兆通信系统的例子，图1描绘了一个典型的光收发器的框图。
前端的电流模式逻辑（CML）的锥形缓冲区链，串行到并行的转换器，时钟和数据恢复（CDR），复用器和解复用器广泛使用高速缓冲器和锁存器。
传统的CMOS反相器显示出一些缺点，使得它们不能被广泛使用于高速低压电路。
首先，CMOS反相器实质上是一个单端电路。
回想一下，在千兆赫的频率范围内，短的片上线充当耦合输电线路。
电磁耦合导致了电路中的严重运作失灵，特别是单端电路。
