关于PCB板表面处理,镀金和沉金工艺的区别
一、PCB板表面处理
PCB板的表面处理工艺包括：抗氧化，喷锡，无铅喷锡，沉金，沉锡，沉银，镀硬金，全板镀金，金手指，镍钯金OSP等。
要求主要有：成本较低，可焊性好，存储条件苛刻，时间短，环保工艺，焊接好，平整。
喷锡：喷锡板一般为多层（4-46层）高精密度PCB样板，已被国内多家大型通讯、计算机、医疗设备及航空航天企业和研究单位采用。
金手指（connecting finger）是内存条上与内存插槽之间的连接部件，所有的信号都是通过金手指进行传送的。
金手指由众多金黄色的导电触片组成，因其表面镀金而且导电触片排列如手指状，所以称为“金手指”，金手指板都需要镀金或沉金。
金手指实际上是在覆铜板上通过特殊工艺再覆上一层金，因为金的抗氧化性极强，而且传导性也很强。
不过因为金昂贵的价格，目前较多的内存都采用镀锡来代替，从上个世纪90年代开始锡材料就开始普及。
目前主板、内存和显卡等设备的“金手指”几乎都是采用的锡材料，只有部分高性能服务器/工作站的配件接触点才会继续采用镀金的做法，价格自然不菲的。
二、镀金和沉金工艺的区别
沉金采用的是化学沉积的方法，通过化学氧化还原反应的方法生成一层镀层，一般厚度较厚，是化学镍金金层沉积方法的一种，可以达到较厚的金层。
镀金采用的是电解的原理，也叫电镀方式。
其他金属表面处理也多数采用的是电镀方式。
在实际产品应用中，90%的金板是沉金板，因为镀金板焊接性差是他的致命缺点，也是导致很多公司放弃镀金工艺的直接原因！
沉金工艺在印制线路表面上沉积颜色稳定，光亮度好，镀层平整，可焊性良好的镍金镀层。
线路板表面处理工艺主要有以下几种：
1. 喷锡：一种常用的工艺，可在线路板表面涂覆熔融锡铅焊料，然后用加热的压缩空气吹平，形成一层既抗铜氧化又可提供良好的可焊性的涂覆层。
该工艺尤其适合于尺寸较大的元件和间距较大的导线，价格较低，焊接性能佳。
然而，对于密度较高的PCB，喷锡工艺可能会影响其平坦性。
此外，这种工艺不适合焊接细间隙引脚以及过小的元器件，因为喷锡板的表面平整度较差，在PCB加工中容易产生锡珠，可能导致细间隙引脚元器件短路。
2. 沉金：在化学镀镍之后，在表面电镀一层金，形成金属保护层。
这种方法适用于SMT贴片焊接，具有良好的耐腐蚀性、平整度高等优点。
3. 硬金板：在铜导线和焊盘上化学电镀一层镍，然后在表面电镀一层金，形成金属保护层。
这种方法适用于插件焊接，具有良好的耐磨损性、导电性能好等优点。
4. 焊接阻焊：将线路板放入液态焊料（包括铅和锡）的沉积槽中，形成一层导电阻焊层。
这种方法适用于一些低成本的电子产品，但是容易产生杂散颗粒，对产品的可靠性有一定影响。
由于环保要求的增加，无铅焊接阻焊已逐渐取代传统的焊接阻焊工艺。
5. 电镀锡：将线路板放入电解槽中，在表面沉积一层薄薄的锡层。
6. 化学沉金(ENIG)：将线路板浸泡在化学药液中，先进行化学镀镍，然后在表面电镀一层金，形成金属保护层。
此外，还有一些其他的特殊应用场合的表面处理工艺。
请注意，这
些处理方式并非互斥的，可以根据实际需求选择或结合使用以达到最佳效果。
PCB 表面处理工艺汇总大全PCB 表面处理最基本的目的是保证良好的可焊性或电性能。
由于自然界的铜在空气中倾向于以氧化物的形式存在，不大可能长期保持为原铜，因此需要对铜进行其他处理。
1、热风整平（喷锡）热风整平又名热风焊料整平(俗称喷锡)，它是在PCB 表面涂覆熔融锡（铅）焊料并用加热压缩空气整（吹）平的工艺，使其形成一层既抗铜氧化，又可提供良好的可焊性的涂覆层。
热风整平时焊料和铜在结合处形成铜锡金属间化合物。
PCB 进行热风整平时要沉在熔融的焊料中；风刀在焊料凝固之前吹平液态的焊料；风刀能够将铜面上焊料的弯月状最小化和阻止焊料桥接。
2、有机可焊性保护剂（OSP）OSP 是印刷电路板(PCB)铜箔表面处理的符合RoHS 指令要求的一种工艺。
OSP 是Organic Solderability Preservatives 的简称，中译为有机保焊膜，又称护铜剂，英文亦称之Preflux。
简单地说，OSP 就是在洁净的裸铜表面上，以化学的方法长出一层有机皮膜。
这层膜具有防氧化，耐热冲击，耐湿性，用以保护铜表面于常态环境中不再继续生锈（氧化或硫化等）；但在后续的焊接高温中，此种保护膜又必须很容易被助焊剂所迅速清除，如此方可使露出的干净铜表面得以在极短的时间内与熔融焊锡立即结合成为牢固的焊点。
3、全板镀镍金板镀镍金是在PCB 表面导体先镀上一层镍后再镀上一层金，镀镍主要是防止金和铜间的扩散。
现在的电镀镍金有两类：镀软金（纯金，金表面看起来不亮）和镀硬金（表面平滑和硬，耐磨，含有钴等其他元素，金表面看起来较光亮）。
软金主要用于芯片封装时打金线；硬金主要用在非焊接处的电性互连。
4、沉金沉金是在铜面上包裹一层厚厚的、电性良好的镍金合金，这可以长期保护PCB；另外它也具有其它表面处理工艺所不具备的对环境的忍耐性。
此外沉金也可以阻止铜的溶解，这将有益于无铅组装。
5、沉锡由于目前所有的焊料都是以锡为基础的，所以锡层能与任何类型的焊料相匹配。
pcb镀金工艺流程PCB镀金工艺流程一、引言PCB（Printed Circuit Board，印刷电路板）是现代电子设备的重要组成部分，而PCB镀金工艺是提高PCB导电性、防氧化和美观度的常用方法。
本文将介绍PCB镀金工艺的流程及其相关注意事项。
二、PCB镀金工艺流程1. 表面处理在进行PCB镀金之前，首先需要对PCB表面进行处理，以确保金属附着力和镀金层的质量。
常见的表面处理方法有：（1）清洗：使用酸洗或碱洗方法将表面的污垢和氧化物清除，以增加金属附着力。
（2）去油：使用有机溶剂去除表面的油脂和污染物。
（3）蚀刻：使用酸性或碱性溶液去除不需要的铜层，以减少镀金量。
2. 镀金前处理在进行镀金之前，还需要对PCB进行一些预处理，以提高镀金层的质量和均匀度。
（1）钝化处理：使用化学药品将PCB表面的金属钝化，以减少金属离子的损失。
（2）活化处理：使用活化剂处理PCB表面，以增加金属离子的吸附能力。
3. 电镀电镀是PCB镀金的关键步骤，常用的电镀方法有电解镀金和电化学镀金。
（1）电解镀金：将PCB浸入含有金离子的电解液中，通过电流的作用，将金离子还原成金层，附着在PCB表面。
（2）电化学镀金：通过电化学方法，在PCB表面形成金属阴极，使金属离子在阴极上还原成金层。
4. 后处理完成电镀后，需要对PCB进行后处理，以保证镀金层的光泽和质量。
（1）清洗：将镀金的PCB进行清洗，去除电镀过程中产生的杂质和残留物。
（2）烘干：将清洗后的PCB进行烘干，以去除水分，防止金属氧化。
三、注意事项1. 镀金前的表面处理非常重要，必须彻底清洗和去油，以保证金属附着力。
2. 电镀过程中，电流的稳定性和电解液的配方对于镀金质量至关重要，必须严格控制。
3. 镀金后的清洗和烘干必须彻底进行，以保证金属层的质量和光泽。
4. PCB镀金工艺需要在封闭的环境中进行，以避免外界杂质的干扰。
5. 镀金工艺的温度和时间控制也是关键，需要根据具体情况进行调整。
PCB表面处理工艺PCB（Printed Circuit Board）是一种基础电子元件，广泛应用于电子产品中。
而PCB表面处理工艺则是制造PCB过程中的重要环节之一，它的主要目的是提高PCB的可焊性、可靠性和耐腐蚀性。
本文将从PCB表面处理的基本原理、常见的表面处理工艺以及未来的发展趋势三个方面，来探讨PCB表面处理工艺。
一、基本原理PCB表面处理工艺的基本原理在于，通过特定的物理和化学方法，在PCB表面形成一层与焊接或贴片工艺兼容的金属覆盖层，以增加PCB与焊接材料之间的接触面积和粘附性。
表面处理可以使焊接材料更好地覆盖印刷电路板表面，从而提高焊接质量和工艺的可靠性。
二、常见的表面处理工艺1. 镀金工艺镀金工艺是最常见且广泛应用的PCB表面处理工艺之一。
它主要有两种方式：电镀金工艺和电镀镍金工艺。
电镀金工艺在PCB表面生成一层致密的镀金层，提高了PCB的导电性和耐腐蚀性。
电镀镍金工艺通过先镀一层镍，再在其上电镀一层金，以增加PCB表面的硬度和耐磨性。
2. 焊接阻焊工艺焊接阻焊工艺是将焊接接点的金属部分暴露出来，而将其他部分涂覆上一层绝缘材料。
这种工艺能够保护PCB的焊接接点，防止电路之间的短路，提高PCB的可靠性。
3. OSP工艺OSP（Organic Solderability Preservative）工艺是一种无铅化的表面处理工艺，它通过在PCB表面形成一层有机锡保护层来提高PCB的可焊性。
OSP工艺不需要使用有毒的重金属，符合环保要求，因此在无铅焊接领域逐渐得到广泛应用。
4. 光刻工艺光刻工艺是将光刻胶涂覆在PCB表面，然后使用UV光源通过光掩膜进行曝光，最后根据曝光后的图案进行化学腐蚀，得到所需的PCB 线路形状。
光刻工艺不仅可以实现高精度的线路制作，还可以提高PCB表面的耐腐蚀性。
三、未来的发展趋势随着电子技术的不断发展，对PCB表面处理工艺提出了更高的要求。
未来的发展趋势主要有以下几个方面：1. 小型化和多功能化随着电子产品对体积和重量的要求越来越高，PCB表面处理工艺需要更加小型化和多功能化。

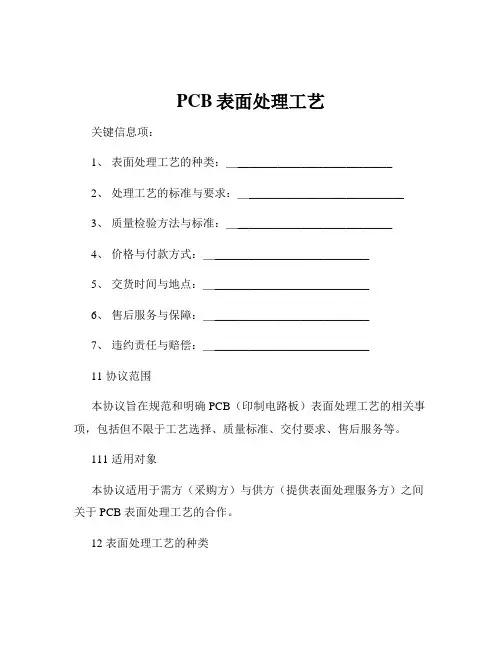

PCB表面处理工艺关键信息项：1、表面处理工艺的种类：＿___________________________2、处理工艺的标准与要求：＿___________________________3、质量检验方法与标准：＿___________________________4、价格与付款方式：＿___________________________5、交货时间与地点：＿___________________________6、售后服务与保障：＿___________________________7、违约责任与赔偿：＿___________________________11 协议范围本协议旨在规范和明确 PCB（印制电路板）表面处理工艺的相关事项，包括但不限于工艺选择、质量标准、交付要求、售后服务等。
111 适用对象本协议适用于需方（采购方）与供方（提供表面处理服务方）之间关于 PCB 表面处理工艺的合作。
12 表面处理工艺的种类121 供方应提供多种 PCB 表面处理工艺选项，包括但不限于热风整平（HASL）、有机保焊膜（OSP）、化学镀镍/浸金（ENIG）、化学镀银、电镀镍金等。
122 需方有权根据自身需求选择适合的表面处理工艺。
13 处理工艺的标准与要求131 各种表面处理工艺应符合行业通用标准和规范，确保 PCB 具有良好的可焊性、耐腐蚀性和电气性能。
132 对于热风整平（HASL）工艺，表面平整度应符合特定公差要求，焊料涂层均匀，无明显缺陷。
133 有机保焊膜（OSP）处理后的 PCB 应具有规定的防氧化时间和良好的焊接性能。
134 化学镀镍/浸金（ENIG）工艺应保证镍层和金层的厚度均匀，结合力良好，无孔隙等缺陷。
135 化学镀银工艺应确保银层的纯度和厚度符合要求，具有良好的导电性和耐腐蚀性。
136 电镀镍金工艺的镍层和金层质量应达到相应标准，表面光滑平整。
14 质量检验方法与标准141 供方应建立完善的质量检验体系，对每批 PCB 表面处理产品进行严格检验。

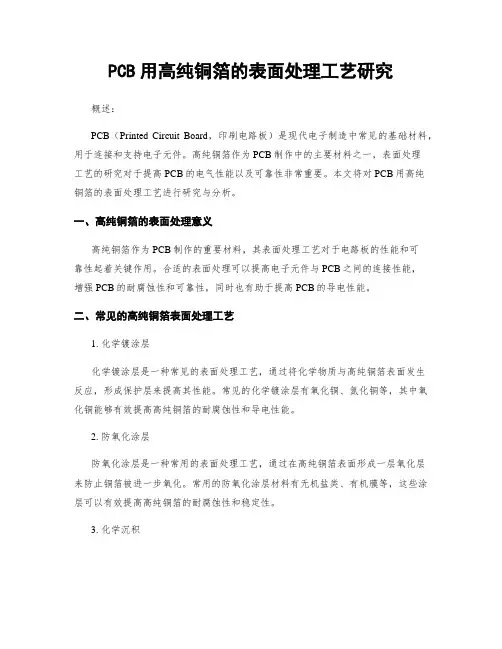

PCB用高纯铜箔的表面处理工艺研究概述：PCB（Printed Circuit Board，印刷电路板）是现代电子制造中常见的基础材料，用于连接和支持电子元件。
高纯铜箔作为PCB制作中的主要材料之一，表面处理工艺的研究对于提高PCB的电气性能以及可靠性非常重要。
本文将对PCB用高纯铜箔的表面处理工艺进行研究与分析。
一、高纯铜箔的表面处理意义高纯铜箔作为PCB制作的重要材料，其表面处理工艺对于电路板的性能和可靠性起着关键作用。
合适的表面处理可以提高电子元件与PCB之间的连接性能，增强PCB的耐腐蚀性和可靠性，同时也有助于提高PCB的导电性能。
二、常见的高纯铜箔表面处理工艺1. 化学镀涂层化学镀涂层是一种常见的表面处理工艺，通过将化学物质与高纯铜箔表面发生反应，形成保护层来提高其性能。
常见的化学镀涂层有氧化铜、氮化铜等，其中氧化铜能够有效提高高纯铜箔的耐腐蚀性和导电性能。
2. 防氧化涂层防氧化涂层是一种常用的表面处理工艺，通过在高纯铜箔表面形成一层氧化层来防止铜箔被进一步氧化。
常用的防氧化涂层材料有无机盐类、有机膜等，这些涂层可以有效提高高纯铜箔的耐腐蚀性和稳定性。
3. 化学沉积化学沉积是一种将金属离子还原到基底表面的表面处理工艺，通过在高纯铜箔表面沉积金属铜来提高其性能。
化学沉积可以形成光滑、均匀的金属层，提高高纯铜箔的导电性能和工艺性能。
三、高纯铜箔表面处理工艺的选用原则1. PCB设计要求根据PCB设计的要求，选择适合的高纯铜箔表面处理工艺，确保高纯铜箔表面满足设计需求。
例如，在高频电路设计中，需要选择具有良好导电特性和低介电损耗的表面处理工艺。
2. 出厂工艺根据PCB生产厂商的出厂工艺，选择适合的高纯铜箔表面处理工艺。
考虑到生产成本和工艺可控性，常见的表面处理工艺包括化学镀涂层、防氧化涂层和化学沉积。
3. 使用环境考虑PCB的使用环境，选择适合的高纯铜箔表面处理工艺。
例如，在高温环境下使用的PCB，需要选择具有较高耐热性的表面处理工艺，以确保PCB的可靠性和稳定性。
电子厂常用的五种表面处理工艺电子厂作为一个高精密制造工业，需要对产品表面进行各种特殊的处理，以达到防腐、防潮、提高产品质量等目的。
以下将介绍电子厂常用的五种表面处理工艺。
一、化学镀铜技术化学镀铜是利用电化学原理，在表面涂上一层均匀的铜层。
对于电子制造行业来说，广泛应用在印刷电路板(PCB)的制造过程中。
化学镀铜越来越受到重视，因为它不仅能够提高电路板的导电性，而且还能增强电路板的抗腐蚀能力。
二、防氧化镀层技术电子元器件在使用过程中经常会出现氧化现象，导致电路不工作或者工作不稳定。
为了解决这个问题，电子厂采用防氧化镀层技术。
这种技术采用稀有金属或者其他合金材料进行表面处理，使电子元器件长时间处于无氧环境中不会氧化，从而提高了其使用寿命。
三、阳极氧化技术阳极氧化是一种将金属表面转化为表面微孔或多孔氧化膜的技术。
它广泛应用于轻工、机械、电子等领域，用于增加表面硬度、耐磨性、防腐性等方面。
该技术可以增加优质金属表面的耐磨性和硬度。
四、电镀技术电镀是在金属表面上沉积一层金属膜以改变金属表面的物理、化学性质，进而达到提高抗腐蚀能力的目的。
电子产业中使用最多的是电镀锡、电镀钴、电镀银等电镀工艺。
例如，电子印刷板通常先经过镀铜，然后再进行镀金、镀锡、镀铅等表面处理工艺。
五、热处理技术对于电子产品来说，热处理技术往往在金属模具、模具工作表面处理以及金属钎焊等工艺中广泛应用。
热处理可以改变金属材料的结晶状态，使其在工作温度范围内具有良好的力学性能、疲劳性能、耐磨性和抗腐蚀性。
总的来说，电子厂常用的五种表面处理工艺是化学镀铜、防氧化镀层技术、阳极氧化技术、电镀技术和热处理技术。
这些工艺在电子产品的制造过程中起到了关键作用，提高了产品质量，增强了产品的耐用性。
PCB表面处理工艺常见六大分类一、定义PCB表面处理工艺是指在PCB元器件和电气连接点上，人工形成一层与原有基体性能不同表层的工艺方法。
由于铜本身的可焊性良好，但在空气中倾向于以氧化物的形式存在，因此需要对PCB进行表面处理，避免影响PCB的可焊性与电气性能。
二、工艺分类1、热风整平热风整平HASL，又称热风焊料整平。
它是在PCB表面涂覆熔融锡铅焊料并用加热压缩空气整平（吹平），使其形成一层抗铜氧化且可焊性良好的涂覆层。
热风整平分为垂直式和水平式两种。
PCB进行热风整平时，要浸在熔融的焊料中，风刀在焊料凝固之前吹平液态焊料，并将铜面上焊料的弯月状最小化，阻止焊料桥接。
工艺流程：微蚀——预热——涂覆助焊剂——喷锡——清洗2、有机防氧化（OSP）OSP，又称Preflux，译为有机保焊膜、护铜剂。
OSP指的是在洁净的裸铜表面上，以化学方法长出一层具有防氧化，耐热冲击，耐湿性功效的有机皮膜，用以阻隔铜和空气，避免铜表面于常态环境中氧化或硫化。
同时OSP在后续的焊接高温中，容易被助焊剂所迅速清除，以便焊接。
工艺流程：脱脂——微蚀——酸洗——纯水清洗——有机涂覆——清洗3、化学沉镍金化学沉镍金指的是在铜表面上包裹一层电性能良好的镍金合金。
不同于OSP仅作为防锈阻隔层，化学沉镍金能在PCB长期使用过程中保证其具有良好的电性能。
另外，化学沉镍金也具有优于其它表面处理工艺的环境忍耐性。
工艺流程：脱酸洗清洁——微蚀——预浸——活化——化学镀镍——化学浸金4、化学沉银化学沉银介于OSP与化学镀镍或浸金之间，工艺较简单、快速。
其暴露于热、湿与污染的环境中，仍能保证很好的电性能及良好的可焊性。
美中不足的是，会失去光泽。
由于银层下面没有镍，因此沉银不具备化学镀镍或浸金那样好的物理强度。
5、电镀镍金电镀镍金指的是在PCB表面导体先电镀上一层镍之后，再电镀上一层金。
镀镍主要作用是防止金与铜之间发生扩散。
电镀镍金分类：（1）镀软金即纯金，表面看起来不亮，主要用于芯片封装时打金线；（2）镀硬金，表面平滑坚硬、耐磨，含有钴等元素，表面看起来较光亮。
PCB的表面工艺处理方式PCB的“表面”指的是PCB上为电子元器件或其他系统到PCB的电路之间提供电气连接的连接点，如焊盘或接触式连接的连接点。
裸铜本身的可焊性很好，但是暴露在空气中很容易氧化，而且容易受到污染。
这也是PCB必须要进行表面处理的原因。
一、各种表面处理方式介绍1、热风整平HASL采用热风整平（HASL， Hot-air solder leveling）表面处理技术足以满足波峰焊的工艺要求， HASL是在世界范围内主要应用的表面处理技术，但是有三个主要动力推动着电子工业不得不考虑HASL的替代技术：成本、新的工艺需求和无铅化需要。
该工艺是指在PCB最终裸露金属表面覆盖63/37的锡铅合金。
热风整平锡铅合金镀层的厚度要求为12.7um至38.1u m。
热风整平工艺对于控制其镀层的厚度和焊盘图形较为困难，不推荐使用于有细脚距元件的PCB，原因是细脚距元件（≤0.4mm）对焊盘平整度要求高；热风整平工艺的热冲击可能会导致PCB翘曲，厚度小于0.7mm的超薄PCB不推荐采用该表面处理方式。
此外，热风整平工艺使用的Sn-Pb焊料也不符合环保要求(RoHS指令)。
2、有机焊料防护（OSP）有机可焊性保护层（OSP, Organic solderability preservative）是一种有机涂层，用来防止铜在焊接以前氧化，也就是保护PCB焊盘的可焊性不受破坏。
PCB 表面用OSP处理以后，在铜的表面形成一层薄薄的有机化合物，从而保护铜不会被氧化。
在组装过程中（回流焊），OSP很容易就熔进到了焊膏或者酸性的Flux里面，同时露出活性较强的铜表面，最终在元器件和焊盘之间形成Sn/Cu金属间化合物，因此，OSP用来处理焊接表面具有非常优良的特性。
OSP不存在铅污染问题，所以环保。
平整度好尤其适合于密脚距PCB。
OSP也是目前PCB主要的表面处理方式。
OSP的局限性●由于OSP透明无色，所以检查起来比较困难，很难辨别PCB是否涂过OSP。
PCB几种常见表面涂覆简介1. 概述表面涂覆是电子产品制造中的一项关键工艺，主要目的是保护PCB （Printed Circuit Board，印制电路板）上的电子元器件，并提高其可靠性和耐用性。
本文将介绍几种常见的表面涂覆技术及其特点。
2. 焊膏覆盖（Solder Mask）焊膏覆盖是一种常见的表面涂覆技术，主要用于保护PCB上的焊点，并避免短路和氧化。
焊膏通常由热固性树脂制成，能够耐高温和化学腐蚀。
它具有良好的绝缘性能，并可以提高电路板的可靠性。
焊膏覆盖通常需要通过光刻和蚀刻等工艺来实现。
在光刻过程中，将焊膏覆盖在PCB表面，并使用UV曝光将焊膏暴露在需要焊接的区域。
然后，通过蚀刻去除未曝光的焊膏，只留下焊点区域。
3. 碳墨覆盖（Carbon Ink）碳墨覆盖是一种常见的表面涂覆技术，主要用于屏蔽PCB上的电磁干扰。
碳墨具有良好的导电性能和抗腐蚀性能，能够有效地吸收电磁波，减少电磁辐射对PCB的干扰。
碳墨覆盖通常采用印刷方式进行，将碳墨涂于PCB表面的特定区域。
这些区域通常是电磁敏感的部分，如射频天线，以提高PCB的抗干扰能力。
4. 封装覆盖（Coating）封装覆盖是一种常见的表面涂覆技术，主要用于保护PCB上的电子元器件免受环境的影响，如湿气、污染和机械压力。
常见的封装材料包括环氧树脂和聚脂。
封装覆盖通常使用喷涂或浸涂的方式进行。
喷涂是通过喷枪将封装材料均匀地喷在PCB表面，浸涂则是将PCB浸在封装材料中，使其充分覆盖整个PCB表面。
封装材料应当具有良好的粘附性能和耐候性，以确保其在各种环境条件下的性能稳定性。
5. 金属覆盖（Metal Plating）金属覆盖是一种常见的表面涂覆技术，主要用于提高PCB的导电性能和耐腐蚀性。
常见的金属覆盖材料包括金、银和锡等。
金属覆盖通常通过电镀工艺实现。
在电镀过程中，PCB被浸入金属溶液中，并通过电流和化学反应将金属沉积在PCB表面。
这种金属覆盖能够提供良好的导电性能，并增强PCB对环境的耐腐蚀能力。
pcb表面处理工艺
PCB表面处理工艺有很多，一般有热镀锌、热浸锌、热浸锡、有机阻焊、无溶剂阻焊、湿润变黑、电镀镍、电镀金、电镀银、电镀铜、以及表面镀膜等。
1.热镀锌，是将锌粉放在PCB上，经过热处理温度达到220度时，就能在PCB表面形成一层锌层，能够有很好的抗腐蚀和电镀性能，是PCB表面处理的一种常用工艺。
2.热浸锌是将PCB置入锌液中加热锌液，使PCB表面形成一层锌层，具有一定的抗潮性和防腐蚀性能。
3.热浸锡，是将PCB放入温度达到230度的锡液中，形成一层锡层，具有良好的导电性能和耐热性，也有一定的抗潮性和耐腐蚀性能，可以用于焊接及其他电子工程。
4.有机阻焊PCB表面处理，是将有机物放在PCB上，通过加热使其中的树脂发生化学反应来形成一层保护层，具有良好的防腐蚀性能，适合一些要求高的PCB表面处理工程。
5.无溶剂阻焊，也叫固态阻焊，是将无溶剂树脂加工到PCB表面上，经过加热，使其形成一层绝缘层，具有防热变形和电磁屏蔽的功能，是一种非常受欢迎的PCB表面处理工艺。
