2024年框架柱木模板安装技术交底一、引言框架柱木模板（也叫做木制模板）是建筑施工中常用的一种模板材料，用于搭建混凝土结构的支撑和固定。
本文旨在对2024年框架柱木模板的安装技术进行详细交底，以确保施工人员正确使用、安装，并达到预期的质量标准。
二、框架柱木模板的组成框架柱木模板由两部分组成：框架和木质板材。
1. 框架：框架一般采用木材制作，常见的材料有脚手架木材、扁钢等。
框架材料应选用坚固、耐用的木材，以确保模板的稳定性和承重能力。
2. 木质板材：木质板材用于填充框架，常见的有胶合板、刨花板等。
木质板材的厚度和规格应根据具体工程要求进行选择，通常需要根据混凝土浇注压力和模板支撑距离来决定。
三、框架柱木模板的安装步骤框架柱木模板的安装分为搭设框架和安装木质板材两个步骤。
下面将详细介绍每个步骤的具体操作方法。
1. 搭设框架（1）测量确定模板尺寸：根据设计图纸和实际需求，测量确定模板的尺寸，包括高度、宽度和长度等。
（2）准备框架材料：根据测量结果，准备合适的脚手架木材或扁钢等材料，确保材料的质量和规格符合要求。
（3）组装框架：按照模板的尺寸要求，将准备好的框架材料进行组装。
可以采用螺栓连接或木工胶水粘合的方式进行，确保框架的结构稳定和牢固。
（4）固定框架：将组装好的框架固定在需要搭设模板的位置上，可以使用脚手架支撑或固定在建筑物结构上。
2. 安装木质板材（1）准备木质板材：根据框架的尺寸，准备合适规格和数量的木质板材。
确保板材的质量达到标准要求。
（2）固定木质板材：将准备好的木质板材安装在框架上，确保板材与框架之间紧密贴合。
可以使用锤子、钉子或螺丝等工具将板材固定在框架上。
（3）检查安装质量：安装好木质板材后，仔细检查安装质量。
确保木质板材之间无空隙，边缘平整，固定牢固，以满足混凝土浇筑时的需求。
四、框架柱木模板的注意事项在使用和安装框架柱木模板时，需要注意以下几个方面的问题。
1. 材料的选择和质量：选择优质的木材和木质板材，确保其质量符合标准要求。

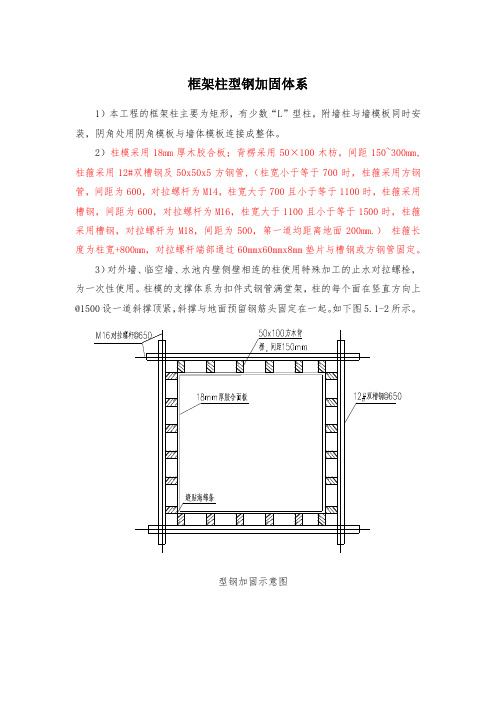

框架柱型钢加固体系
1）本工程的框架柱主要为矩形，有少数“L”型柱，附墙柱与墙模板同时安装，阴角处用阴角模板与墙体模板连接成整体。
2）柱模采用18mm厚木胶合板；背楞采用50×100木枋，间距150~300mm,柱箍采用12#双槽钢及50x50x5方钢管,（柱宽小于等于700时，柱箍采用方钢管，间距为600，对拉螺杆为M14，柱宽大于700且小于等于1100时，柱箍采用槽钢，间距为600，对拉螺杆为M16，柱宽大于1100且小于等于1500时，柱箍采用槽钢，对拉螺杆为M18，间距为500，第一道均距离地面200mm.）柱箍长度为柱宽+800mm，对拉螺杆端部通过60mmx60mmx8mm垫片与槽钢或方钢管固定。
3）对外墙、临空墙、水池内壁侧壁相连的柱使用特殊加工的止水对拉螺栓，为一次性使用。
柱模的支撑体系为扣件式钢管满堂架，柱的每个面在竖直方向上@1500设一道斜撑顶紧，斜撑与地面预留钢筋头固定在一起。
如下图5.1-2所示。
型钢加固示意图。
框架柱木模板安装技术交底范文1. 引言本文旨在交底框架柱木模板的安装技术，具体包括准备工作、安装步骤、注意事项和施工要求等方面的内容。
提供详细的工作流程和操作规范，确保安全、高效地完成框架柱木模板的安装工作。
2. 准备工作2.1 清理施工现场在安装框架柱木模板前，需要确保施工现场清洁，移除乱放的材料和危险物品，确保安全施工。
2.2 准备所需材料和工具根据施工图纸和设计要求，准备好所需的木材、螺丝等安装材料，并检查工具箱是否齐备，如锤子、螺丝刀、电钻等。
3. 安装步骤3.1 标定位置根据设计图纸要求，在施工现场使用标尺、铅垂线等工具测量、标定出框架柱木的安装位置，确保精确度。
3.2 固定地脚螺丝根据标定位置，在地面上钻孔，并使用螺丝刀将地脚螺丝固定在地下，使其与地面平齐，注意螺丝紧固度要适中，不能过紧或过松。
3.3 安装主梁将主梁安装在地脚螺丝上，使用螺丝刀将其固定好，确保主梁的平整度和水平度。
3.4 安装副梁和斜撑根据设计要求和安装图纸，将副梁和斜撑安装在主梁上，并使用螺丝刀将其固定好，确保稳定性和牢固度。
3.5 安装模板根据设计要求，将模板安装在主梁和副梁之间，并使用螺丝刀将其固定好，注意调整模板的位置和水平度。
3.6 检查和调整安装完成后，对框架柱木模板进行检查和调整，确保其固定牢固、水平平整，并具有足够的承重能力。
4. 注意事项4.1 安全第一在进行框架柱木模板安装过程中，施工人员应严格遵守安全操作规程，佩戴好安全帽、手套等防护用具，确保施工人员的人身安全。
4.2 材料质量在选择木材和其他安装材料时，应严格把关质量，确保材料的强度和稳定性，以防安装完后出现质量问题。
4.3 监督和验收施工过程中应有专人进行监督，确保施工质量符合要求，安装完毕后进行验收，确保工程质量和安全。
5. 施工要求5.1 工作流程按照上述安装步骤，合理安排工作流程，减少不必要的时间浪费，提高施工效率。
5.2 缜密计划在施工前，制定详细的计划，包括工期安排、人员配置、材料准备等，确保施工进度可控。
一、交底目的为确保框架柱支护施工过程中的安全，提高施工质量，现将框架柱支护安全技术进行交底，要求所有参与施工人员认真学习和执行。
二、交底内容1. 施工现场安全要求（1）施工现场人员必须戴好安全帽，高空作业人员必须佩戴安全带，并系牢。
（2）进入施工现场必须穿着符合规定的劳保鞋，禁止穿拖鞋、赤脚或高跟鞋。
（3）施工现场禁止吸烟、饮酒，严禁酒后上岗。
（4）施工现场应保持整洁，材料堆放整齐，通道畅通。
2. 框架柱支护施工安全措施（1）施工前，应对施工现场进行安全检查，确保各项安全措施落实到位。
（2）框架柱支护施工应严格按照施工方案进行，不得擅自改变施工顺序和方法。
（3）施工过程中，应密切关注支撑体系的安全性，发现异常情况立即停止施工，并及时报告相关责任人。
（4）施工人员应熟悉支撑体系各部件的安装、拆除方法，确保操作规范。
（5）框架柱支撑系统在安装过程中，必须设置临时固定设施，确保支撑稳固。
（6）支柱全部安装完毕后，应及时沿横向和纵向加设水平支撑和垂直剪刀撑。
（7）支柱高度小于4m时，水平支撑设上下两道，两道水平支撑之间，在纵、横向加设剪刀撑。
（8）拆除框架柱模板时，应搭设脚手架或操作平台，并设防护栏杆，严禁在同一垂直面上下操作。
（9）安装与拆除5m以上的模板，搭设脚手架，并设防护栏杆，防止上下在同一垂直面操作。
（10）高空、复杂结构框架柱的安装与拆除，事先应有切实的安全措施。
（11）遇六级以上的大风雨，暂停室外的高空作业，雨后先清扫施工现场，略干不滑时再进行工作。
（12）安装和拆除框架柱的操作层，从首层以上各层张挂安全平网。
进行拆除作业时，应设置警示标牌。
（13）二人抬运框架柱模板，确保模板平稳，防止倾倒伤人。
三、注意事项1. 施工人员应充分了解框架柱支护施工安全技术，提高安全意识。
2. 施工过程中，应严格按照安全技术措施执行，确保施工安全。
3. 发现安全隐患，应及时报告并采取措施予以消除。
4. 施工完成后，应对框架柱支护进行验收，确保其符合安全要求。
一、交底目的为确保框架柱施工过程中的安全，防止发生安全事故，提高施工人员的安全意识，现将框架柱施工的安全技术要求进行交底。
二、交底内容1. 施工前准备（1）施工人员必须经过专业培训，熟悉本工程的技术要求和安全操作规程。
（2）施工现场应设置明显的安全警示标志，确保施工区域安全。
（3）施工材料、设备必须符合国家相关标准，并经过检验合格。
2. 施工过程中注意事项（1）施工人员必须佩戴安全帽、安全带等个人防护用品。
（2）施工现场应设置安全通道，保证施工人员通行畅通。
（3）施工过程中，应遵循以下顺序：测量放线→绑扎钢筋→支设模板→浇筑混凝土→养护。
（4）支设模板时，应按照设计要求进行，确保模板的稳定性和安全性。
（5）钢筋绑扎过程中，应确保钢筋间距、绑扎质量符合设计要求。
（6）浇筑混凝土时，应控制浇筑速度，防止发生混凝土流淌、离析等现象。
（7）混凝土养护期间，应采取有效措施，防止混凝土出现裂缝、蜂窝、麻面等质量问题。
3. 高处作业安全措施（1）高处作业人员必须佩戴安全带，并确保安全带系挂牢固。
（2）高处作业区域应设置安全防护栏杆，并定期进行检查和维护。
（3）高处作业时，应严格遵守操作规程，防止发生坠落、物体打击等事故。
（4）高处作业区域应设置警示标志，提醒过往人员注意安全。
4. 临时用电安全措施（1）施工现场临时用电必须符合国家相关标准，并由专业电工负责安装、维护。
（2）施工现场临时用电线路应设置保护装置，防止发生触电事故。
（3）施工人员必须掌握用电安全知识，严禁私拉乱接电线。
三、交底要求1. 施工单位应将本交底内容传达给所有参与框架柱施工的施工人员。
2. 施工人员应认真学习本交底内容，确保掌握安全操作规程。
3. 施工现场应设立安全监督员，对施工过程中的安全问题进行监督检查。
4. 施工单位应定期对施工人员进行安全教育，提高施工人员的安全意识。
四、交底人（此处填写交底人姓名及职务）五、交底日期（此处填写交底日期）六、接受人（此处填写接受人姓名及职务）注：本模板仅供参考，具体交底内容应根据实际工程情况进行调整。
框架柱木模板安装技术交底1.1、2440mmx1220mmx15mm木质覆膜多层板、100mmx100mm、100mmx50mm木方。
1.2、14穿墙对拉螺栓、3型卡。
1.3、隔离剂：油性脱模剂。
1.4、钢管柱箍、钢管支撑：483.5钢管、直角扣件、旋转扣件、接头扣件。
1.5、12定位筋端头刷防锈漆。
1.6、爬梯：16钢筋焊接2、主要机具：锤子、活动扳子、线坠、撬棍、托线板等。
3、作业条件3.1、施工图纸尺寸配制模板，模板中部间距500mm预留好螺栓穿孔，经预检符合要求。
3.2、柱轴线、边线、500mm控制线已用墨线弹至基础梁上或楼板上，经预检符合要求。
3.3、柱钢筋绑扎完毕，预留、预埋完毕，保护层厚度满足要求，并经验收符合要求。
3.4、柱水平施工缝已处理完毕。
3.5、在柱皮线外5mm已粘贴5020mm厚海绵条。
3.6、柱模板已刷好油性脱模剂，并经预检合格。
3.7、安装模板的脚手架已搭设完毕，并经验收合格。
4、操作工艺4.1、工艺流程弹柱位置线安装柱模安装柱箍安装斜撑办预检。
4.2、安装前的准备4.2.1、施工缝处处理：混凝土终凝后，在柱上弹上墨线后（线的位置为梁底上3－5mm），1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写分项工程名称栏，其他技术交底可不填。
交底内容：用云石机切割，深度2mm，再用錾子剔除表面浮浆和松动石子，见坚硬石子，并用水冲洗干净，表面无积水现象。
4.2.2、依据设计施工图纸，把柱边线及500mm控制线弹至混凝土楼板。
4.2.3、模板安装前焊接定位筋，定位筋不得焊接在主筋上，应焊接在预埋的插筋上，端头用无齿锯切割，外刷防锈漆，距地面50mm，间距1米。
起步距阳角处150mm，任何一柱面的定位筋不少于2个。
4.2.4、安装前应用扁铲、干拖布等工具将模板板面清理干净，刷油性脱模剂，脱模剂用滚筒均匀涂刷于模板上，不漏涂，涂刷时，伴随用棉丝擦掉浮油，防止出现流坠现象，经雨雪后应重新涂刷一遍。
2023年框架柱木模板安装技术交底一、引言框架柱木模板是现代建筑施工中常用的一种模板安装技术，其广泛应用于房屋、桥梁、地下工程等各类建筑工程中。
本文将详细介绍2023年框架柱木模板的安装技术。
二、材料准备1. 模板木：选择具有良好的力学性能和抗湿性的优质实木，例如松木、云杉木等。
2. 钢管扣件：采用高强度的钢管和耐腐蚀的扣件材料，确保安装稳固可靠。
3. 螺栓和螺母：选用符合国家标准的高强度螺栓和螺母。
三、施工流程1. 确定柱子位置：根据建筑设计图纸，确定柱子的位置和尺寸。
2. 搭设模板支架：根据柱子位置，在地面上搭设模板支架。
支架的高度应与柱子顶部高度相匹配，保证模板的垂直度和稳定性。
3. 安装柱木模板：根据柱子的尺寸和形状，将预先加工好的柱木模板组装在模板支架上。
模板应保持水平、垂直，并且与地面平整连接。
4. 固定柱木模板：使用钢管扣件将柱木模板与模板支架进行牢固的连接。
扣件的数量和位置应满足安全要求，以确保模板在施工过程中不会发生脱落或倾倒。
5. 加固柱木模板：通过添加加强杆或支撑杆，提高柱木模板的整体强度和稳定性。
加强杆和支撑杆的位置应根据模板的尺寸和形状进行合理布置。
6. 修整和调整：在模板安装完毕后，对柱木模板进行修整和调整，确保其水平、垂直，并与地面顺利连接。
7. 检查和验收：完成模板安装后，进行检查和验收工作，确保模板的稳定性和质量满足设计要求。
四、安全注意事项1. 模板安装前，必须对施工现场进行安全检查，排除存在的安全隐患。
2. 模板安装过程中，必须佩戴安全帽、安全鞋和防护手套等个人防护用品。
3. 严禁在模板上工作或践踏模板，以免损坏模板或引起意外伤害。
4. 在安装柱木模板时，必须注意模板的平整度和垂直度，确保整体稳定性。
5. 加固柱木模板时，加强杆和支撑杆的数量和位置必须满足设计要求，以保证模板的安全性。
6. 安装过程中注意防止模板脱落或倾倒，必要时进行临时支撑和加固。
五、施工质量控制1. 模板安装前，必须对模板材料进行检查，确保其质量和规格满足设计要求。
框架柱木模板安装技术交底在进行框架柱木模板安装时，需要注意以下几个方面的技术交底。
1. 安全交底：安装框架柱木模板时，首先要强调施工人员的安全意识。
技术交底时，应明确强调必须戴好安全帽、安全鞋，严禁高处作业时站立在不稳固的地面上，必须牢固固定好扶梯或脚手架等安全设备。
同时，还要强调柱木和模板安装过程中避免砸伤人员或造成其他意外伤害。
2. 设备交底：技术交底时要让施工人员了解所需的工具和设备，并详细说明如何正确使用。
例如，柱木安装可能需要使用脚手架、吊篮或工业爬梯等设备。
在交底中，应当明确指出工人如何正确使用这些设备，以及使用这些设备时应遵循的安全操作规程。
3. 柱木选材和处理交底：在框架柱木模板安装前，需要对柱木进行选材和处理。
技术交底时应明确要求哪种木材适合作为柱木，并解释选材的原因。
此外，还要交底柱木如何进行处理，如去除树皮、打磨、消毒等。
柱木处理的目的是增加其耐久性、防腐性和抗虫性。
4. 柱木安装交底：在交底中，要详细介绍柱木的安装过程和要求。
首先，要讲解柱木的定位和布置，包括柱距、柱间距离等。
其次，要指导工人如何正确安装柱木，包括使用水平仪和垂直仪进行调整、使用工具进行固定等。
此外，还要强调柱木安装时需要注意的细节，例如使用防护垫、防止柱木变形、避免损坏柱木等。
5. 模板安装交底：在模板安装交底时，要介绍模板的种类和用途，并详细说明如何正确安装模板。
技术交底中，要强调模板的支撑和固定方式，包括使用支撑架、钢管、扣件等进行固定。
此外，还要交底模板拼接和连接的方法，并指导工人如何正确操作。
6. 质量验收交底：在模板安装完毕后，要进行质量验收。
技术交底时，要明确验收的标准和要求，并说明如何进行质量把关，例如检查柱木和模板的安装是否牢固、模板的表面平整度是否满足要求等。
总结：在框架柱木模板安装技术交底中，要注重安全、设备、材料、施工过程等方面的交底，使施工人员明确要求、掌握技术规范、提高操作能力，确保施工质量和安全。
框架柱木模板安装技术交底框架柱木模板是建筑施工中常用的一种模板形式，用于支撑混凝土浇筑过程中的梁、柱等结构体，保证混凝土的施工质量和形状。
其安装过程需要严格控制尺寸、位置和水平度等要求，下面将就框架柱木模板的安装技术进行详细交底。
一、施工准备工作1. 检查施工图纸：根据已批准的施工图纸，仔细核对柱木模板的尺寸、数量和类型等信息，确保准备齐全。
2. 验收材料：对柱木模板、木构件、连接件和托座等材料进行验收，确保质量合格。
3. 准备工具和安全设施：准备好施工所需的工具，如刨子、锤子、扳手等，并配备好安全设施，如安全帽、安全鞋等。
二、柱木模板安装1. 基坑准备：在按设计要求挖坑并进行准确布置后，铺设好清洁的石料，使其表面平整。
2. 安装柱木模板：按照施工图纸的尺寸要求，将柱木模板放置在准备好的基坑中，并进行固定。
固定柱木模板的方法有两种，一种是采用脚手架固定，另一种是采用螺栓固定。
根据具体情况选择合适的固定方法。
3. 调整位置和水平度：在固定柱木模板后，使用水平仪和尺子等工具进行检测，确保柱木模板的位置准确，并调整水平度。
调整水平度时，可采用木楔或金属楔子等辅助工具。
4. 柱木模板连接：在安装两个柱木模板的连接处，使用连接件进行连接，确保连接牢固。
连接件的种类常用的有木纽、钢筋套筒、螺栓等。
5. 安装支撑系统：根据柱间距和高度，安装支撑系统。
支撑系统的高度应根据设计要求进行调整，并在支撑点位加装过载预设，防止超载。
三、验收和调整1. 验收安装质量：在安装完成后，进行验收。
主要包括柱木模板的尺寸、固定情况、连接牢固度等方面的检查，确保安装质量达到要求。
2. 调整和修整：根据验收结果，对于安装不合格的柱木模板进行调整和修整。
主要包括位置调整、水平度调整、连接牢固度调整等方面的工作，确保柱木模板的安装达到规定的要求。
四、安全措施1. 安全帽：所有参与安装工作的人员必须佩戴安全帽，保护头部安全。
2. 安全绳：在柱木模板施工过程中，需要进行高空作业。
交底内容：1、框架柱图纸设计尺寸首层部位截面尺寸KZ1800㎜х 800㎜KZ2800㎜х 800㎜KZ3800㎜х 800㎜KZ4800㎜х 800㎜KZ5800㎜х 800㎜KZ6800㎜х 800㎜KZ7600㎜х 600 ㎜2、施工准备技术准备基础上柱平面位置线已完成预检验收。
柱子钢筋绑扎完毕，水电管线及预埋件已安装，绑好钢筋保护层垫块，并办好隐检手续。
混凝土接茬处施工缝模板安装前，应预先将已硬化混凝土表面的水泥薄膜或松散混凝土全部剔凿到露石子、清理干净水冲洗，不露明水。
外露钢筋粘有灰浆油污时应刷干净。
材料准备模板框架柱可调截面钢模板（不含楼梯处有休息平台梁处的框架柱），由四个单片模板组成，相互间成“丁”字形连接，根据连接孔的不同位置，调整截面尺寸。
长度4200mm。
人员准备木工工人： 28 人；班组长： 2 人机具准备斧子、锯、扳手、打眼电钻、线坠、靠尺板、方尺、铁水平、撬棍等。
三、操作工艺弹模板控制线→柱底部水泥砂浆找平→模板清理、涂刷隔离剂→粘贴海棉条→组装成 T 字型→吊装就位→安装加固→混凝土浇筑→模板拆除、水泥砂浆找平在可调截面钢模板合模前 3 小时，根据柱的边线在外周用 1:3 水泥砂浆作宽200mm 高 10mm 的水泥砂浆带，平整度要求小于 2mm，合模后在用同比例水泥砂浆将模板下口的缝隙封严，防止柱的底部漏浆。
预埋地锚浇筑现浇板混凝土时，在柱根部四周距柱边 2m 处预埋Φ20钢筋头作为地锚，每边埋设 2 个，共 8 个，用于调整模板轴线、位置的支撑点。
、模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能或妨碍装饰工程施工的隔离剂、模板的接缝处加贴10mm 厚海棉条，防止接缝处漏浆。
对于模板上的多余孔用专用塑料堵孔帽封堵，防止漏浆影响混凝土柱的观感效果。
、安装柱模板：通排柱，先安楼平面的两边柱，经校正、固定，拉通线校正中间各柱。
模板按柱子大小，可以预拼成一面一片，或两面一片就位后先用铅丝与主筋绑扎临时固定，用 U 型卡将两侧模板连接卡紧，安装完两面再安另外两面模板。
