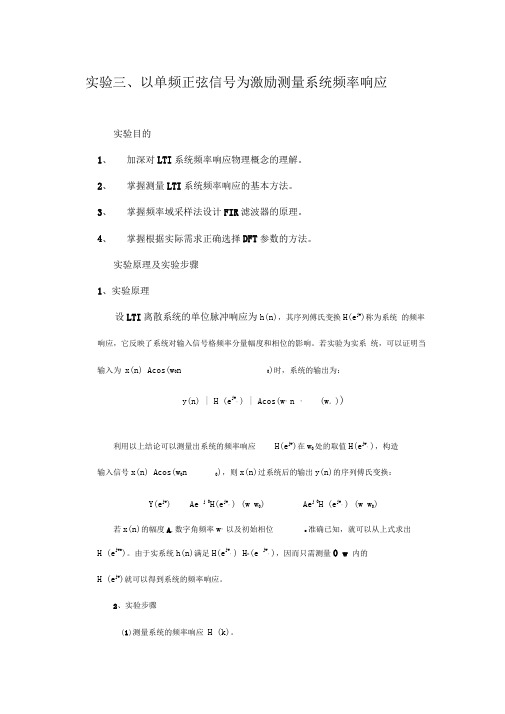

实验三、以单频正弦信号为激励测量系统频率响应
实验目的
1、加深对LTI系统频率响应物理概念的理解。
2、掌握测量LTI系统频率响应的基本方法。
3、掌握频率域采样法设计FIR滤波器的原理。
4、掌握根据实际需求正确选择DFT参数的方法。
实验原理及实验步骤
1、实验原理
设LTI离散系统的单位脉冲响应为h(n)，其序列傅氏变换H(e jw)称为系统的频率响应，它反映了系统对输入信号格频率分量幅度和相位的影响。若实验为实系统，可以证明当输入为x(n) Acos(w0n 0)时，系统的输出为：
y(n) | H (e jw°) | Acos(w°n °(w。))
利用以上结论可以测量出系统的频率响应H(e jw)在w0处的取值H(e jw°)，构造输入信号x(n) Acos(w0n 0)，则x(n)过系统后的输出y(n)的序列傅氏变换：
Y(e jw) Ae j 0H(e jw°) (w w0) Ae j 0H (e jw°) (w w0) 若x(n)的幅度A,数字角频率w°以及初始相位o准确已知，就可以从上式求出
H (e jwo)。由于实系统h(n)满足H(e jw°) H*(e jw°)，因而只需测量0 w 内的
H (e jw)就可以得到系统的频率响应。
2、实验步骤
(1)测量系统的频率响应H (k)。
实际测量时对y(n)进行的是DFT运算，选择恰当的点数N,使得w°2 k/N( k
