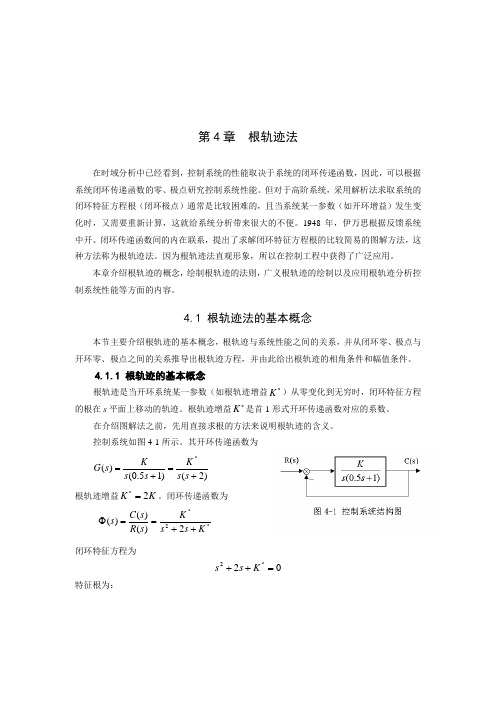

第4章 根轨迹法在时域分析中已经看到,控制系统的性能取决于系统的闭环传递函数,因此,可以根据系统闭环传递函数的零、极点研究控制系统性能。
但对于高阶系统,采用解析法求取系统的闭环特征方程根(闭环极点)通常是比较困难的,且当系统某一参数(如开环增益)发生变化时,又需要重新计算,这就给系统分析带来很大的不便。
1948年,伊万思根据反馈系统中开、闭环传递函数间的内在联系,提出了求解闭环特征方程根的比较简易的图解方法,这种方法称为根轨迹法。
因为根轨迹法直观形象,所以在控制工程中获得了广泛应用。
本章介绍根轨迹的概念,绘制根轨迹的法则,广义根轨迹的绘制以及应用根轨迹分析控制系统性能等方面的内容。
4.1 根轨迹法的基本概念本节主要介绍根轨迹的基本概念,根轨迹与系统性能之间的关系,并从闭环零、极点与开环零、极点之间的关系推导出根轨迹方程,并由此给出根轨迹的相角条件和幅值条件。
4.1.1 根轨迹的基本概念根轨迹是当开环系统某一参数(如根轨迹增益*K )从零变化到无穷时,闭环特征方程的根在s 平面上移动的轨迹。
根轨迹增益*K 是首1形式开环传递函数对应的系数。
在介绍图解法之前,先用直接求根的方法来说明根轨迹的含义。
控制系统如图4-1所示。
其开环传递函数为)2()15.0()(*+=+=s s K s s K s G根轨迹增益K K 2*=。
闭环传递函数为*2*2)()()(K s s K s R s C s ++==Φ 闭环特征方程为02*2=++K s s特征根为:*111K -+-=λ, *211K ---=λ当系统参数*K (或K )从零变化到无穷大时,闭环极点的变化情况见表4-1。
表4-1 **KK1λ2λ0 0 0 -2 0.5 0.25 -0.3 -1.7 1 0.5 -1 -1 2 1 -1+j -1-j 5 2.5 -1+j2 -1-j2 M M M M ∞∞-1+j ∞-1-j ∞利用计算结果在s 平面上描点并用平滑曲线将其连接,便得到K (或*K )从零变化到无穷大时闭环极点在s 平面上移动的轨迹,即根轨迹,如图4-2所示。
