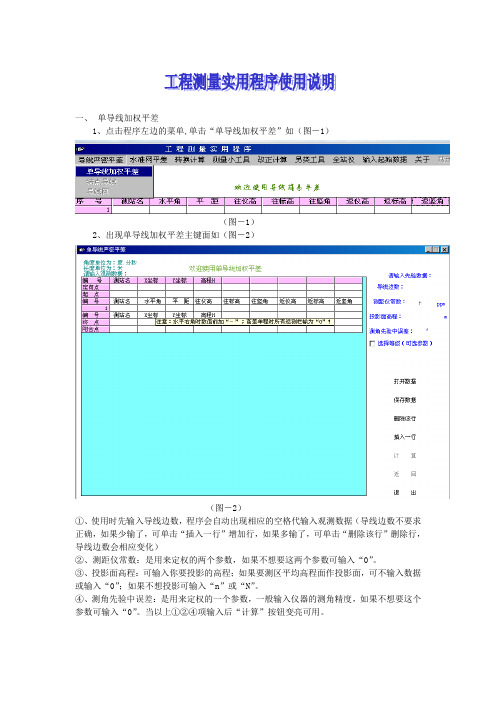

一、单导线加权平差1、点击程序左边的菜单,单击“单导线加权平差”如（图－1）（图－1）2、出现单导线加权平差主键面如（图－2）（图－2）①、使用时先输入导线边数，程序会自动出现相应的空格代输入观测数据（导线边数不要求正确，如果少输了，可单击“插入一行”增加行，如果多输了，可单击“删除该行”删除行，导线边数会相应变化）②、测距仪常数：是用来定权的两个参数，如果不想要这两个参数可输入“0”。
③、投影面高程：可输入你要投影的高程；如果要测区平均高程面作投影面，可不输入数据或输入“0”；如果不想投影可输入“n”或“N”。
④、测角先验中误差：是用来定权的一个参数，一般输入仪器的测角精度，如果不想要这个参数可输入“0”。
当以上①②④项输入后“计算”按钮变亮可用。
⑤、选择等级可选可不选，选，则平差成果表中会出现选择等级的限差，超限的提示红色；不选，则平差成果表中无限差评估。
⑥、左边表格项：定向点和附合点高程可不输，水平角输入度.分秒，如果是前进方向右角，在数据前加“－”号，程序会自动化为左角；如果高差是单向，在返向观测栏输入“0”；程序设计了检查输入错误,任何不正确的输入如：63.3.000；3-6.45；567.7＋等，在按下计算按钮时，程序将提示你在某行某列输入有误。
⑦、输入完观测数据后，可点击右边的“保存数据”按钮，保存您输入的数据。
⑧、您也可以从文本中读入观测数据，点击右边的“打开”按钮，可选择您的数据文件（文本文件或DAT文件）文件格式如下：第一行：第一个数“6”为导线边数，不要求一定正确，如果不正确程序会提示，并修正此错误。
第二个数“5”为测角先验中误差；第三个数“5”为测距仪加常数；第四个数“2”为测距仪乘常数；第四个数“0”为投影面选择，“0”表示测站平均高程面，程序会计算出，“N”或“n”表示不投影，其它常数则投影面为该常数值。
第二行：为导线起点的定向点的点号，X坐标，Y坐标，高程第三行：为导线起点的点号，X坐标，Y坐标，高程第四行：为导线终点的点号，X坐标，Y坐标，高程第五行：为导线终点的定向点的点号，X坐标，Y坐标，高程以下行：为导线测站观测数据点号，水平角，平距，往测仪器高，往测标高，往测竖角，返测仪器高，返测标高，返测竖角注：⑴、起算点坐标数据，程序在读取时会格式化数据，让其只保留三位小数，程序只读取后8位数据，如2581089.5100008，程序读为“1089.510”；这样不影响导线计算，但导线点坐标成果统一差一个常数；如果要不差常数，在读入数据后，在程序的表格中把起算数据的常数加上去即可。

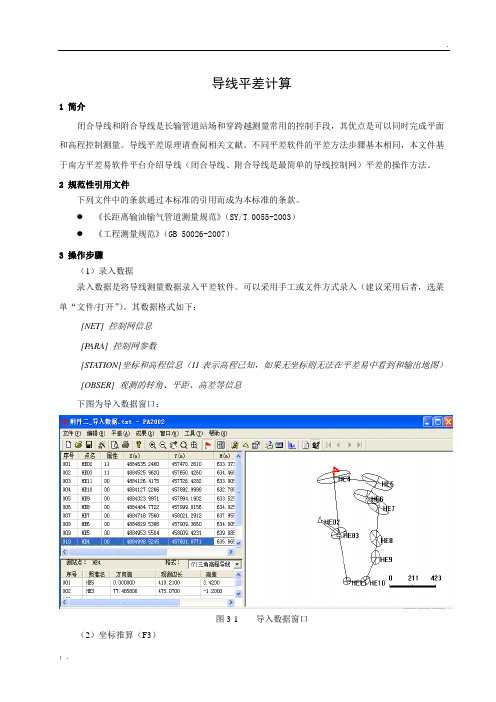

导线平差计算1 简介闭合导线和附合导线是长输管道站场和穿跨越测量常用的控制手段，其优点是可以同时完成平面和高程控制测量。
导线平差原理请查阅相关文献。
不同平差软件的平差方法步骤基本相同，本文件基于南方平差易软件平台介绍导线（闭合导线、附合导线是最简单的导线控制网）平差的操作方法。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
●《长距离输油输气管道测量规范》（SY/T 0055-2003）●《工程测量规范》（GB 50026-2007）3 操作步骤（1）录入数据录入数据是将导线测量数据录入平差软件。
可以采用手工或文件方式录入（建议采用后者，选菜单“文件/打开”）。
其数据格式如下：[NET] 控制网信息[P ARA] 控制网参数[STATION]坐标和高程信息（11表示高程已知，如果无坐标则无法在平差易中看到和输出地图）[OBSER] 观测的转角、平距、高差等信息下图为导入数据窗口：图3-1 导入数据窗口（2）坐标推算（F3）选菜单“平差/推算坐标”，根据已知条件（测站点信息和观测信息）推算出待测点的近似坐标。
为构建动态网图和导线平差作基础。
（3）概算选菜单“平差/选择概算”→配置概算参数→输出概算结果。
下图为“选择概算”的配置参数窗口：图3-2 配置概算参数（4）调整观测数据将概算结果调整到输入的观测数据中，重新导入。
（5）计算方案的选择对于同时包含了平面数据和高程数据的导线, 一般处理过程应为：先进行平面处理, 然后在高程处理时软件会使用已经较为准确的平面数据（如距离等）来处理高程数据。
对精度要求很高的平面高程混合平差，您也可以在平面和高程处理间多次切换，迭代出精确的结果（但建议平面和高程分开了平差）。
针对导线平差，需要设置中误差及仪器参数、高程平差参数、限差及等级内容。
选菜单“平差/平差方案”即可进行参数的设置，如下图：图3-3 平差方案参数设置（6）闭合差计算与检核（F2）根据观测值和设定参数来计算导线的闭合差，从而来检查某条导线是否存在观测粗差或误差。
导线平差计算方案设置一、导线类型：1.闭、附合导线(图1)2.无定向导线(图2)3.支导线(图3)4.特殊导线或网（见数据输入一节)，该选项适用于所有的导线，但不计算闭合差。
而且该类型不需要填写未知点数目。
当点击表格最后一行时自动添加一行，计算时删除后面的空行。
5.坐标导线。
指使用全站仪直接观测坐标、高程的闭、附合导线。
6.单面单程水准测量记录计算。
指仅进行单面读数且仅进行往测而无返测的水准测量记录计算。
当数据中没有输入“中视”时可以用作五等、等外水准等的记录计算。
当输入了“中视”时可以用作中平测量等的记录计算。
说明：除“单面单程水准测量记录计算”仅用于低等级的水准测量记录计算外，其它类型选项都可以进行平面及高程的平差计算，输入了平面数据则进行平面的平差，输入了高程数据则进行高程的平差，同时输入则同时平差。
如果不需进行平面的平差，仅计算闭、附合高程路线，可以选择类型为“无定向导线”，或者选择类型为“闭附合导线”但表格中第一行及最后一行数据（均为定向点）不必输入，因为高程路线不需定向点。
二、概算1.对方向、边长进行投影改化及边长的高程归化。
2.应选择相应的坐标系统，以及Y坐标是否包含500KM。
选择了概算时，Y坐标不应包含带号。
三、平面计算设置(一)、等级：选择等级，以便根据《工程测量规范》自动进行限差等的设置。
不同的规范，或者相同的规范但不同的版本可能技术要求不同，请在软件进行自动设置后做必要的检查，如有不符，可以自行设置。
(二)、近似平差与严密平差的选择及近似平差的方位角、边长是否反算1.近似平差：程序先分配角度闭合差再分配坐标增量闭合差，即分别平差法。
2.严密平差：按最小二乘法原理平差。
3.《工程测量规范》规定：一级及以上平面控制网的计算，应采用严密平差法，二级及以下平面控制网，可根据需要采用严密或简化方法平差。
当采用简化方法平差时，应以平差后坐标反算的角度和边长作为成果。
《城市测量规范》规定：四等以下平面控制网可采用近似平差法和按近似方法评定其精度。
写出单一闭合导线近似平差的步骤与公式，指出附合导线和闭合导线计算中的不同点。
1. 检查并整理外业观测成果；
2. 计算角度闭合差并调整，∑⨯--=180)2(n f ββ
，当满足限差要求后可调整，n f v i /β
β-=，检核：ββf v i -=∑； 3.
4. 坐标方位角推算：180±+=左后前βαα或180±-=右后前βαα，检核已知
边方位角；
5. 坐标增量计算：ij ij ij
s x αcos ⨯=∆，ij ij ij s y αsin ⨯=∆； 6.
7. 坐标增量闭合差的计算与调整：
∑∆=x f x ，∑∆=y f y ，∑+=s f f k y x /22，当满足要求时可调整，∑⨯-=∆s s f v ij x xij /，∑⨯-=∆s s f v ij y yij /，检核：x xij f v -=∑∆，y yij f v -=∑∆；
8.
9.
10.
11. 待定点坐标计算：1,1,1+∆+++∆+=i i x i i i i v x x x ，1
,1,1+∆+++∆+=i i y i i i i v y y y ，检核：计算回已知点。
附和导线与闭合导线计算中的不同点在于：
1.
2.
3.
4.角度闭合差的计算；坐标增量闭合差的计算。
导线平差导线平差是指在测量或建设中进行的一项重要的技术工作，主要是为了保证导线的水平和垂直度，确保测量结果的准确性和可靠性。
在工程测量中，导线平差是不可或缺的一环，它可以帮助测量人员更好地掌握实地的情况，从而更准确地进行导线的布设和定位。
导线平差的原理是根据测量数据进行误差分析和修正，通过一系列的计算和调整，可以得到最为精确的导线位置和方向。
具体来说，导线平差包括两个方面的工作：平差计算和平差调整。
平差计算是根据测量数据，结合误差理论和数学方法，计算出导线的真实位置和方向；平差调整是通过人工或仪器，对导线进行微调，以保证导线的准确性。
在导线平差中，最常用的计算方法是最小二乘法。
最小二乘法是一种通过最小化测量数据与理论模型之间的偏差，来求解未知量的一种数学方法。
在导线平差中，我们可以将导线的真实位置和方向作为未知量，通过最小二乘法求解出来。
最小二乘法的基本原理是将导线的测量数据表示为一组方程组，其中未知量为导线的位置坐标和方向角。
通过最小二乘法，可以求解出最优解，使得测量数据与理论模型之间的偏差最小。
在计算过程中，需要考虑测量误差和观测精度对最终结果的影响。
除了最小二乘法，导线平差还可以采用其他的计算方法，如加权平差法和GPS平差法等。
这些方法在实际应用中，可以根据具体情况选择合适的方法。
导线平差的调整工作是为了进一步提高导线的准确性和可靠性。
在平差调整中，可以采用各种手段，如利用导线标杆进行修正、使用仪器进行微调等。
通过这些调整工作，可以使导线的位置和方向更加准确，从而提高测量结果的质量。
导线平差在工程测量中具有重要的应用价值。
首先，导线平差可以减小测量误差，提高测量精度。
导线平差可以根据实地情况进行修正，避免由于环境和操作因素引起的误差。
其次，导线平差可以提高导线的可靠性和稳定性。
通过导线平差的调整工作，可以使导线的位置和方向更加准确，从而保证测量结果的可靠性。
最后，导线平差可以为后续的工作提供基础。
导线点坐标的计算方法导线点的坐标计算方法是指根据已知的基础数据和测量数据，通过推理和计算来确定导线点的坐标。
导线点的坐标计算方法主要包括平差计算和三角测量计算两种方法。
一、平差计算方法：平差计算是通过解析几何和最小二乘法原理进行计算的一种方法。
其基本思想是根据导线的已知点坐标和角度观测值，通过最小二乘法求取未知点的坐标。
1.基本原理平差计算主要基于以下两个原理：（1）观测量的误差满足最小二乘法的条件；（2）未知值的计算必须是最优估计。
2.计算步骤平差计算的一般步骤如下：（1）编制观测数据表，将已知点的坐标和角度观测值填入表中；（2）建立条件方程，根据导线点之间的基本关系和测量原理，编写条件方程组；（3）消除未知数，对条件方程进行求解，最终得到未知点的坐标；（4）检查平差结果，检查求解结果的精度是否满足要求。
3.误差检查平差计算中，还需要通过误差检查来判断计算结果的精度是否满足要求。
主要包括：（1）权的分配：根据观测误差的大小分配各观测值的权；（2）限差的计算：根据测量误差的大小计算限差；（3）后期误差的计算：通过误差传递定律计算导线点的后期误差。
二、三角测量计算方法：三角测量是通过测量角度和距离来计算导线点坐标的方法。
其基本原理是根据三角形的性质，利用三角函数关系，通过测量角度和距离，计算导线点的坐标。
1.基本原理三角测量的基本原理是根据正弦定理和余弦定理，利用已知角度和距离的关系，推导出导线点的坐标。
2.计算步骤三角测量计算的一般步骤如下：（1）建立测量三角形：根据测量设备和条件，选择合适的三角形进行测量；（2）测量角度：使用方位仪或全站仪等测量设备，测量出三角形的各个内角；（3）测量距离：使用测距仪或测距带等测量设备，测量出三角形的各个边长；（4）计算坐标：根据已知角度和距离的关系，利用三角函数计算导线点的坐标；（5）误差分析：根据实际观测误差，进行后期误差分析和精度评定。
三、综合应用在实际测量中，平差计算方法和三角测量计算方法可以综合应用。
计算方案的设置一、导线类型：1.闭、附合导线(图1)2.无定向导线(图2)3.支导线(图3)4.特殊导线及导线网、高程网（见数据输入一节)，该选项适用于所有的导线，但不计算闭合差。
而且该类型不需要填写未知点数目。
当点击表格最后一行时自动添加一行，计算时删除后面的空行。
5.坐标导线。
指使用全站仪直接观测坐标、高程的闭、附合导线。
6.单面单程水准测量记录计算。
指仅进行单面读数且仅进行往测而无返测的水准测量记录计算。
当数据中没有输入“中视”时可以用作五等、等外水准等的记录计算。
当输入了“中视”时可以用作中平测量等的记录计算。
说明：除“单面单程水准测量记录计算”仅用于低等级的水准测量记录计算外，其它类型选项都可以进行平面及高程的平差计算，输入了平面数据则进行平面的平差，输入了高程数据则进行高程的平差，同时输入则同时平差。
如果不需进行平面的平差，仅计算闭、附合高程路线，可以选择类型为“无定向导线”，或者选择类型为“闭附合导线”但表格中第一行及最后一行数据（均为定向点）不必输入，因为高程路线不需定向点。
二、概算1.对方向、边长进行投影改化及边长的高程归化，也可以只选择其中的一项改正。
2.应选择相应的坐标系统，以及Y坐标是否包含500KM。
选择了概算时，Y坐标不应包含带号。
三、等级与限差1.在选择好导线类型后，再选择平面及高程的等级，以便根据《工程测量规范》自动填写限差等设置。
如果填写的值不符合您所使用的规范，则再修改各项值的设置。
比如现行的《公路勘测规范》的三级导线比《工程测量规范》的三级导线要求要低一些。
2.导线测量平差4.2及以前版本没有设置限差，打开4.2及以前版本时请注意重新设置限差。
四、近似平差与严密平差的选择及近似平差的方位角、边长是否反算1.近似平差：程序先分配角度闭合差再分配坐标增量闭合差，即分别平差法。
2.严密平差：按最小二乘法原理平差。
3.《工程测量规范》规定：一级及以上平面控制网的计算，应采用严密平差法，二级及以下平面控制网，可根据需要采用严密或简化方法平差。
§3-3 导线网条件平差计算2学时导线网，包括单一附合导线、单一闭合导线和结点导线网，是目前较为常用的控制测量布设方式之一，其观测值有长度观测值和角度观测值。
在本节中我们主要讨论单一导线的平差计算，先讨论单一附合导线问题。
一．单一附合导线条件平差如图3-6所示，在这个导线中有四个已知点、n -1个未知点、n +1个水平角观测值和n 条边长观测值，总观测值数为2n +1。
从图中可以分析，要确定一个未知点的坐标，必须测一条导线边和一个水平角，即需要两个观测值；要确定全部n -1个未知点，则需观测n -1个导线边和n -1个水平角，即必要观测值数t = 2n -2；则多余观测个数r = (2n +1) – t = 3。
也就是说，在单一附合导线中，只有三个条件方程。
下面讨论其条件方程式及改正数条件方程式的写法。
设AB 边方位角已知值为T AB = T 0，CD 边方位角已知值为T CD 、计算值为T n+1，B 点坐标的已知值为(B x ,B y )或者(x 1, y 1)，C 点坐标的已知值为(C x ,C y )、计算值为(x n +1, y n +1)。
三个条件中，有一个方位角附合条件、两个坐标附合条件。
方位角附合条件：从起始方位角推算至终边的方位角平差值应等于其已知值，即0ˆ1=-+CD n T T(3-3-1)纵横坐标附合条件：从起始点推算至终点所得到的坐标平差值应与终点的已知坐标值相等，即0ˆ1=-+C n x x(3-3-2) 0ˆ1=-+C n y y(3-3-3)1.方位角附合条件式180)1(][180)1(]ˆ[ˆ1101101⋅+±++=⋅+±+=+++n v T n T T n i n i n i βββ则(3-3-1)式可写为0180)1(][ˆ1101=-⋅+±++=-++CD n i CD n T n v T T T i ββ整理得][11=-+T n w v i β (3-3-4)其中)180)1(][(110CD n i T T n T w -⋅+±+-=+ β2.纵坐标附合条件式 终点C 坐标平差值表示为n i B n x x x 11]ˆ[ˆ∆+=+(3-3-5)而第i 边的坐标增量为i i i T S x ˆcos ˆˆ=∆(3-3-6)式中iS i i v S S +=ˆii ij i i j i j i T v i T v i v T i T T j j j +=⋅±++=⋅±++=⋅±+=10111010][180][][180][180]ˆ[ˆββββββ其中T i 是第i 边的近似坐标方位角180][01⋅±+=i T T i j i β(3-3-7)则（3-3-6）式可表示为)]cos([)(ˆ1i i S i i T v v S x j i ++=∆β上式按泰勒级数展开，取至一次项，得ii S i i i j i v y v T x x1][cos ˆβρ''∆-⋅+∆=∆(3-3-8)其中i i i T S x cos =∆，为由观测值计算出的近似坐标增量。
导线平差1. 介绍导线平差是测量中常用的一种调整测量结果的方法，用于消除测量误差和随机误差，提高测量精度和准确度。
导线平差的主要目的是通过对已知的测量数据进行计算和分析，得到相对真实的测量结果。
2. 导线平差方法导线平差方法通常分为两种：条件平差和最小二乘平差。
2.1 条件平差条件平差是一种基于条件方程的平差方法，可以通过已知的测量数据和误差观测值，根据一定的条件方程计算出未知的测量量。
条件平差的基本原理是建立条件方程组，其中包括观测方程和平差方程。
观测方程是通过测量数据得到的，它描述了测量数据之间的关系。
平差方程则是基于观测方程和误差观测值，通过求解最小二乘问题来计算未知量的方法。
2.2 最小二乘平差最小二乘平差是一种常用的导线平差方法，通过最小化误差的平方和来求解未知量，从而得到最优的平差结果。
与条件平差不同的是，最小二乘平差不需要建立条件方程，而是基于观测方程直接进行计算。
最小二乘平差的基本原理是建立误差方程，其中包括观测方程和约束方程。
观测方程描述了测量数据之间的关系，约束方程则是对未知量之间的关系进行限制，如已知的长度、角度等。
3. 导线平差步骤导线平差的步骤可以分为以下几个主要阶段：3.1 数据处理数据处理是导线平差的第一步，主要包括数据输入和数据检查。
在数据输入过程中，需要将测量数据和误差观测值输入计算机或平差软件中，确保数据的准确性和完整性。
数据检查则是对输入的数据进行检验，发现并修正可能存在的错误。
3.2 条件方程建立条件方程的建立是导线平差的核心部分，需要根据已知的测量数据和误差观测值，建立观测方程和平差方程。
观测方程描述了测量数据之间的关系，平差方程则是基于观测方程和误差观测值，通过求解最小二乘问题来计算未知量。
3.3 方程求解方程求解是导线平差的关键步骤，通过对条件方程进行计算和求解，得到未知量的数值。
在求解过程中，可以利用矩阵运算和数值计算方法来提高计算效率和精度。
3.4 结果分析结果分析是导线平差的最后一步，主要是对平差结果进行分析和评价。
