血细胞直方图核心提示:直方图是统计学上常用的来表示样本各组在成分布的一种直观的图表。
如图1所示：X轴表示体积单位，Y轴表示个数（即统计学的频数），柱条表示在某个体积段内的物体个数。
将体积段无限细分下去方块图就会变成曲线图。
图1 图2＿S1表示的是常见血细胞分析仪的红细直方图是统计学上常用的来表示样本各组在成分布的一种直观的图表。
如图1所示：X轴表示体积单位，Y轴表示个数（即统计学的频数），柱条表示在某个体积段内的物体个数。
将体积段无限细分下去方块图就会变成曲线图。
图1图2＿S1表示的是常见血细胞分析仪的红细胞直方图：曲线的每个点对应的坐标（X，Y）表示X体积的红细胞有Y个，而曲线与X轴围成的范围表示的是红细胞的总数。
图中显示了两个峰，A峰体积小，峰值是PLT（血小板）峰，B峰值高，显示RBC（红细胞）峰。
而A、B峰的面积显示了PLT和的RBC总量，峰值的X坐标显示了RBC和PLT体积大小，峰宽显示了RBC和PLT体积的极差(最大值和最小值之差).峰的面积越大表示总量越多，峰越宽表示体积大小差异越大，即大小分布不均。
曲线向左移（如S2），即表示，RBC和PLT的体积较小，曲线向右移，即表示，RBC和PLT的体积较大。
因此通过红细胞分布直方图，再结合Hb、MCH、MCVH等指标就能知道，是不是贫血，是大细胞正色素性贫血，还是小细胞低色素性贫血、以及大小分布状况等临床诊治信息。
图2同理，白细胞分布直方图（图3）也一样。
在图3＿a中前一峰是淋巴细胞峰，后一峰是中性粒细胞峰，a1、a2显示了不同大小的粒细胞图。
具体分析同红细胞分布图。
图3直方图能很直观的看出血分析中的各类指标，但因为只能给人一个感性的认识，对于单独一张报告单，就很难知道这个分布是不是正常，因此有许多血细胞分析仪用了RDW（红细胞分布宽度）PDW （血小板分布宽度）等指标来反映直方图的信息，本人认为更贴合于临床。
白细胞直方图解析三分类的血液分析仪一般都以电阻抗原理进行白细胞分类，仪器依据大多数正常形态的白细胞细胞在溶血素作用后的大小排列，人为设置了4个辨别线，将白细胞直方图划分三个区域，来辨别小白细胞、中白细胞和大白细胞。
一．白细胞直方图的基本概念1.电阻抗原理根据血细胞是非导电的性质，悬浮在电解质溶液中的血细胞颗粒，在通过检测小孔时可引起电阻的变化为基础，对血细胞进行计数和体积测量。
2.直方图定义以血细胞体积大小为横座标，不同体积的细胞出现的相对频率为纵座标，来描绘细胞群体分布情况的曲线图形称作血细胞直方图。
3.白细胞直方图在计数白细胞时，要加入溶血素使红细胞破坏，此时白细胞膜受到破坏，细胞浆流失，使白细胞体积大小发现变化，因此需要强调的是在白细胞直方图上细胞排列的顺序不是细胞的原始大小，而是经溶血液修饰的细胞大小。
图1，加入溶血素前的细胞大小LYMGRANMOEOBASORBCPLT图2.为加入溶血素后的细胞大小（在直方图上所示）二．白细胞分类原理（一）辨别线的设置1.低辨别线（LD）：在30至60fL之间自动寻找最适位置。
2.高辨别线（UD）：固定在300fL ,用作粒度分布的异常监视。
3.辨别线1（T1）：自动寻找从LD至UD之间白细胞分布曲线的波谷，第一波谷值设为“TROUGH”辨别线1（T1），4. 辨别线2（T2）：自动寻找从LD至UD之间白细胞分布曲线的波谷，第二波谷值设为“TROUGH”辨别线2（T2）。
（二）辨别线的作用1.对正常形态的白细胞进行粒度分类从以下两图可以直观地看到白细胞分类情况。
WL与T1之间为W-SCR％，相当于LYM%；T1与T2之间为W-MCR%，相当于MEX%（单核细胞、嗜酸细胞和嗜碱细胞之和，）。
T2与WU之间为W-LCR%，相当于NEUT%）。
2.监视白细胞粒度分布的情况，提供异常分布信息白细胞粒度分布正常时，白细胞直方图显示三峰性分布，在低辨别线（LD）与高辨别线（UD）之间有两个谷值（T1）和（T2）。
血细胞分析仪检测报告单中的直方图有什么检测意义？血细胞分析仪是用于检测血液中红细胞、白细胞、血小板、血红蛋白等数量的仪器，通过对各类细胞数量的计数，能够分析潜在疾病的威胁，保障机体的健康状况。
很多人对血常规分析的报告单不是太了解，特别是针对红细胞直方图、白细胞直方图和血小板直方图，下面具体给大家分析一下。
什么是直方图？血细胞分析仪在进行细胞分析时，将每个细胞的脉冲数据根据其体积大小分类并储存在相应的体积通道中，每个通道收集的数据被统计出相对数量表示在“Y”轴上，体积数据以fl为单位表示在“X”轴上，即得到细胞直方图。
白细胞直方图：白细胞直方图有三个细胞群体，左侧为高而陡的峰为小细胞群（35～90fl），右侧低而宽的峰为大细胞群（161～450fl），左右两侧之间的波谷为中间细胞群（91～160fl）。
白细胞直方图病理性改变：（1）左侧小细胞波峰明显降低，而右侧大细胞群波峰明显增高。
提示中性粒细胞增高。
（2）左侧小细胞波峰相对增高，而右侧大细胞波峰明显变低。
提示淋巴细胞增高。
（3）在90～160fl区域出现一个明显的细胞峰。
提示中间细胞增多，可有单核细胞嗜酸性粒细胞及各种幼稚细胞增多等。
红细胞直方图：红细胞直方图有两个细胞群体，从60fl开始到120fl之间有一个几乎两侧对称，较为狭窄的正态分布曲线，即红细胞主群；主群右侧，约分布在120～200fl 区域有一个小细胞群，又称“足趾部”，此群含有大红细胞、二聚体或三聚体细胞等。
红细胞直方图病理性改变⑴主峰曲线的波峰左移，波峰基底增宽。
提示为小细胞非均一性贫血，常见于缺铁性贫血。
⑵主峰曲线的波峰左移，波峰基底变窄。
提示为小细胞均一性贫血，常见于轻型B-珠蛋白生成障碍性贫血。
⑶主峰曲线的波峰左移，峰底增宽的双峰。
常见于铁粒幼细胞性贫血。
缺铁性贫血经治疗有效时，也可出现峰底更宽的类似双峰图形。
⑷主峰曲线的波峰右移，波峰基底增宽。
提示为大细胞非均一性贫血，常见于巨幼细胞贫血，其经治疗有效时，也可出现双峰图象。

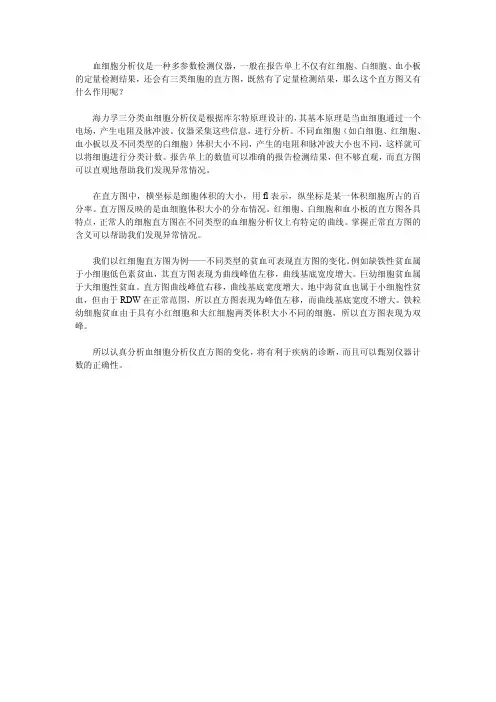

血细胞分析仪是一种多参数检测仪器，一般在报告单上不仅有红细胞、白细胞、血小板的定量检测结果，还会有三类细胞的直方图，既然有了定量检测结果，那么这个直方图又有什么作用呢？
海力孚三分类血细胞分析仪是根据库尔特原理设计的，其基本原理是当血细胞通过一个电场，产生电阻及脉冲波。
仪器采集这些信息，进行分析。
不同血细胞（如白细胞、红细胞、血小板以及不同类型的白细胞）体积大小不同，产生的电阻和脉冲波大小也不同，这样就可以将细胞进行分类计数。
报告单上的数值可以准确的报告检测结果，但不够直观，而直方图可以直观地帮助我们发现异常情况。
在直方图中，横坐标是细胞体积的大小，用fl表示，纵坐标是某一体积细胞所占的百分率。
直方图反映的是血细胞体积大小的分布情况。
红细胞、白细胞和血小板的直方图各具特点，正常人的细胞直方图在不同类型的血细胞分析仪上有特定的曲线。
掌握正常直方图的含义可以帮助我们发现异常情况。
我们以红细胞直方图为例——不同类型的贫血可表现直方图的变化。
例如缺铁性贫血属于小细胞低色素贫血，其直方图表现为曲线峰值左移，曲线基底宽度增大。
巨幼细胞贫血属于大细胞性贫血。
直方图曲线峰值右移，曲线基底宽度增大。
地中海贫血也属于小细胞性贫血，但由于RDW在正常范围，所以直方图表现为峰值左移，而曲线基底宽度不增大。
铁粒幼细胞贫血由于具有小红细胞和大红细胞两类体积大小不同的细胞，所以直方图表现为双峰。
所以认真分析血细胞分析仪直方图的变化，将有利于疾病的诊断，而且可以甄别仪器计数的正确性。

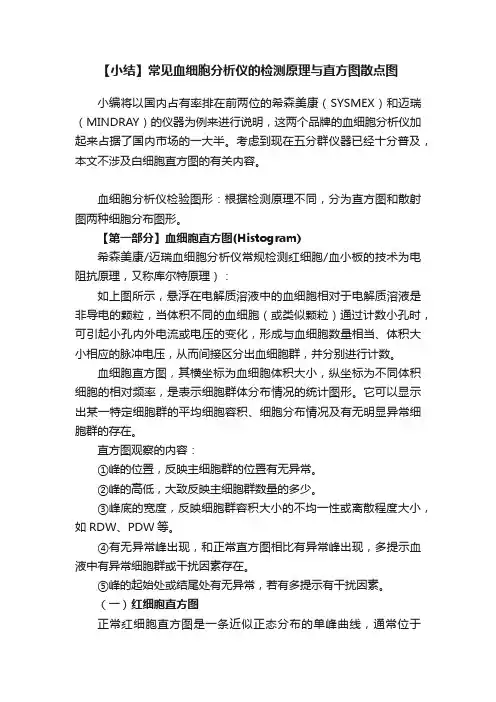

【小结】常见血细胞分析仪的检测原理与直方图散点图小编将以国内占有率排在前两位的希森美康（SYSMEX）和迈瑞（MINDRAY）的仪器为例来进行说明，这两个品牌的血细胞分析仪加起来占据了国内市场的一大半。
考虑到现在五分群仪器已经十分普及，本文不涉及白细胞直方图的有关内容。
血细胞分析仪检验图形：根据检测原理不同，分为直方图和散射图两种细胞分布图形。
【第一部分】血细胞直方图(Histogram)希森美康/迈瑞血细胞分析仪常规检测红细胞/血小板的技术为电阻抗原理，又称库尔特原理）：如上图所示，悬浮在电解质溶液中的血细胞相对于电解质溶液是非导电的颗粒，当体积不同的血细胞（或类似颗粒）通过计数小孔时，可引起小孔内外电流或电压的变化，形成与血细胞数量相当、体积大小相应的脉冲电压，从而间接区分出血细胞群，并分别进行计数。
血细胞直方图，其横坐标为血细胞体积大小，纵坐标为不同体积细胞的相对频率，是表示细胞群体分布情况的统计图形。
它可以显示出某一特定细胞群的平均细胞容积、细胞分布情况及有无明显异常细胞群的存在。
直方图观察的内容：①峰的位置，反映主细胞群的位置有无异常。
②峰的高低，大致反映主细胞群数量的多少。
③峰底的宽度，反映细胞群容积大小的不均一性或离散程度大小，如RDW、PDW等。
④有无异常峰出现，和正常直方图相比有异常峰出现，多提示血液中有异常细胞群或干扰因素存在。
⑤峰的起始处或结尾处有无异常，若有多提示有干扰因素。
（一）红细胞直方图正常红细胞直方图是一条近似正态分布的单峰曲线，通常位于36~360 fl 范围内，横坐标表示RBC体积，纵坐标表示不同体积红细胞出现的频率。
正常红细胞集中在50～200 fl 范围内，可见两个细胞群体：一个是红细胞主群，从50～125 fl ，为一个两侧基本对称、较狭窄，呈现倒扣钟状的正态分布曲线；另一群是大细胞群，位于主群右侧不与X 轴重合拖尾部分，分布在125 fl ～200 fl 区域，又称“足趾部”，是一些大红细胞、网织红细胞、红细胞的二聚体、多聚体及白细胞的混合物。
