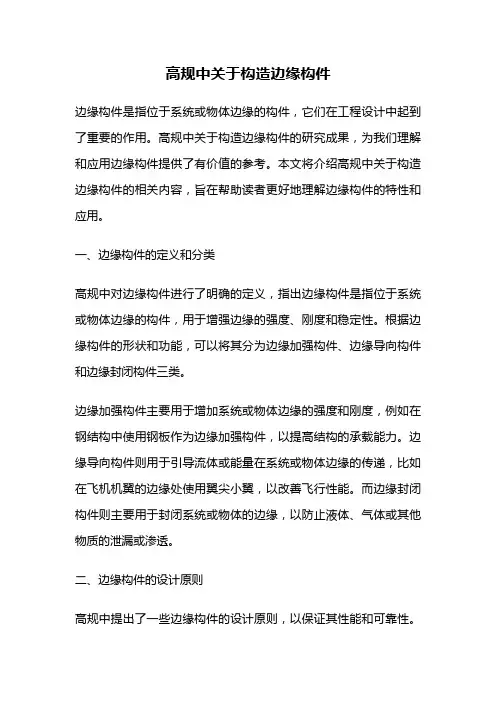

高规中关于构造边缘构件边缘构件是指位于系统或物体边缘的构件，它们在工程设计中起到了重要的作用。
高规中关于构造边缘构件的研究成果，为我们理解和应用边缘构件提供了有价值的参考。
本文将介绍高规中关于构造边缘构件的相关内容，旨在帮助读者更好地理解边缘构件的特性和应用。
一、边缘构件的定义和分类高规中对边缘构件进行了明确的定义，指出边缘构件是指位于系统或物体边缘的构件，用于增强边缘的强度、刚度和稳定性。
根据边缘构件的形状和功能，可以将其分为边缘加强构件、边缘导向构件和边缘封闭构件三类。
边缘加强构件主要用于增加系统或物体边缘的强度和刚度，例如在钢结构中使用钢板作为边缘加强构件，以提高结构的承载能力。
边缘导向构件则用于引导流体或能量在系统或物体边缘的传递，比如在飞机机翼的边缘处使用翼尖小翼，以改善飞行性能。
而边缘封闭构件则主要用于封闭系统或物体的边缘，以防止液体、气体或其他物质的泄漏或渗透。
二、边缘构件的设计原则高规中提出了一些边缘构件的设计原则，以保证其性能和可靠性。
首先，边缘构件的材料应具有足够的强度和刚度，能够承受边缘的载荷和应力。
其次，边缘构件的形状和尺寸应合理，既要满足边缘的功能要求，又要考虑制造和安装的可行性。
此外，边缘构件的连接方式也需要谨慎选择，以确保连接的牢固和可靠。
三、边缘构件的应用案例高规中通过大量的案例研究，展示了边缘构件在各个领域的应用。
例如，在汽车工业中，边缘构件可以用于车身的加强和导流，提高汽车的安全性和性能。
在建筑工程中，边缘构件可以用于墙体和屋顶的加固和封闭，增加建筑物的稳定性和防水性。
在航空航天领域，边缘构件可以用于飞机、火箭和卫星等航天器的边缘设计，提高其飞行性能和可靠性。
四、边缘构件的优化设计高规中还对边缘构件的优化设计进行了研究，以提高其性能和效益。
通过分析边缘构件的应力和变形，采用合适的材料和结构形式，可以实现边缘构件的轻量化和节能化。
此外，高规中还提出了一些优化设计的方法和指导原则，如拓扑优化、参数化设计和多目标优化等，以满足不同应用场景的需求。
剪力墙约束边缘构件钢筋排布构造近期在工地现场监督检查时发现一些施工、监理单位对剪力墙约束边缘构件钢筋排布构造理解不够，特别是对非阴影区构造认识存在误区，造成漏设钢筋及钢筋制作绑扎错误现象，在此对剪力墙约束边缘构件钢筋排布构造做一简述，希望参建各方能够引起重视。
1、剪力墙约束边缘构件非阴影区竖向钢筋即为剪力墙竖向分布筋的一部分，与竖向分布筋一同排布，非阴影区长度依据设计要求取剪力墙竖向分布筋间距的整数倍。
2、施工钢筋排布时，剪力墙约束边缘构件（或构造边缘构件）的竖向钢筋外皮与剪力墙竖向分布筋外皮应位于同一垂直平面（即边缘构件与墙身竖向钢筋保护层厚度相同），同时应满足边缘构件箍筋与墙身水平分布筋的保护层厚度要求。
3、剪力墙约束边缘构件阴影区外圈和非阴影区外圈应设置封闭箍筋。
部分非阴影区外圈封闭箍筋可由满足构造条件的剪力墙水平分布筋替代，当墙体水平分布筋替代非阴影区外圈封闭箍筋时，计入体积配箍率的墙体水平分布筋不大于体积配箍率的30%，并应适当设置拉筋。
具体方案由设计确定。
4、非阴影区外圈封闭箍筋应伸入阴影区内1倍竖向钢筋间距，并箍柱竖向钢筋。
封闭箍筋内部设置拉筋时，拉筋应紧靠竖向钢筋同时勾住外封闭箍筋。
5、沿约束边缘构件（或构造边缘构件）外封闭箍筋周边，箍筋局部重叠不宜多余两层。
6、施工安装绑扎时，边缘构件封闭箍筋弯钩位置应沿各转角交错设置，转角墙或边缘暗柱外角处可不设置弯钩。
7、剪力墙钢筋配置多于两排时，中间排水平分布筋端部构造同内侧水平分布筋，端部弯折段可向上或向下弯折。
干部教育培训工作总结[干部教育培训工作总结] 年干部教育培训工作，在县委的正确领导下，根据市委组织部提出的任务和要求，结合我县实际，以兴起学习贯彻“三个代表”重要思想新高潮为重点，全面启动“大教育、大培训”工作，取得了一定的成效，干部教育培训工作总结。
现总结报告如下：一、基本情况全县共有干部**人，其中中共党员**人，大学本科以上学历**人，大专学历**人，中专学历**人，高中及以下学历**人。
剪力墙构造和约束边缘构件计算一、剪力墙的构造剪力墙是一种能够承受水平力的结构墙，通常由混凝土或钢筋混凝土构成。
它的主要作用是通过墙体的刚性来抵抗侧向力的作用，从而提高建筑物的整体抗震性能。
剪力墙一般呈竖向布置，通常位于建筑物的纵向和横向主要结构体系的中部位置，如外立面墙体、内隔墙等。
剪力墙的构造设计需要考虑以下几个方面：1.墙体的宽度和高度：墙体宽度一般取决于墙体本身的受力状况，墙体高度则需要满足建筑物的高度要求和抗倾覆稳定性要求。
2.墙体的开洞：在剪力墙上通常需要开设门窗等洞口，这需要在设计时进行合理的配筋和加强措施。
3. 砂浆缝：在剪力墙的砌筑过程中，需要保持一定的砂浆缝宽度，一般为10mm-15mm，以保证砂浆充实度和有效的传力面积。
4.剪力墙的布置：剪力墙一般布置在建筑物的平面布置中最不利的位置，以提高结构的整体刚性和稳定性。
二、约束边缘构件的计算约束边缘构件是指在剪力墙的两侧或四周设置的构件，它们的作用是对剪力墙施加约束，防止其侧移和破坏。
约束边缘构件可以是钢筋混凝土构件、钢构构件或预制构件等，其计算一般包括约束墙的长度、截面尺寸和加强措施等。
约束边缘构件的计算步骤如下：1.确定约束边缘构件的位置和布置方式：一般约束边缘构件与剪力墙的连接方式可以采用焊接、螺栓连接或预埋连接等方式。
2.根据设计荷载和约束边缘构件的位置，计算约束边缘构件的长度和截面尺寸：根据结构设计原则和抗震设计规范，计算约束边缘构件的弯矩和剪力，并选择适当的截面形式和尺寸。
3.设计约束边缘构件的加强措施：根据约束边缘构件的受力特点，需要设计相应的加强措施，如加设剪刀撑、加宽截面、配置纵向和横向加固钢筋等。
4.根据设计要求和使用要求，进行约束边缘构件的详细计算和设计：包括截面尺寸的验证、构建图纸绘制等。
总之，剪力墙构造和约束边缘构件计算是结构设计中非常重要的一项工作，它们直接关系到建筑物的抗震性能和结构整体稳定性。
在进行设计时，需要根据建筑物的使用要求和设计荷载等多方面因素进行综合考虑，确保计算的准确性和可靠性。
构造边缘构件与约束边缘构件的区别1.从编号上看，构造边缘构件在编号时以字母G打头，如GAZ、GDZ、GYZ、GJZ等，约束边缘构件以Y打头，如YAZ、YDZ、YYZ、YJZ等。
见03G101-1中的第3页2.约束边缘构件的抗震性能要高于构造边缘构件。
从03G101-1的18、49、50页可以看出，如构造边缘构件的端柱仅在矩形柱范围内布置纵筋和箍筋，类似于框架柱，而约束边缘构件除端部有一个阴影部分外，在阴影部分和墙身之间还有一个“虚线区域”，该区域的特点是加密拉筋或同时加密竖向分布筋。
3. 构造边缘暗柱是按构造配置，而约束边缘暗柱是按计算配置。
4. 对于抗震等级一、二级的剪力墙底部加强部位及其上一层的剪力墙肢，应设置约束边缘构件。
其他的部位和三级抗震的剪力墙应设置构造边缘构件。
约束边缘构件对体积配箍率等要求更严，用在比较重要的受力较大结构部位；构造边缘构件要求松一些。
约束边缘暗柱。
定义约束边缘暗柱是指用箍筋约束的柱，其混凝土用箍筋约束，有比较大的变形能力。
在剪力墙两端和洞口两侧应设置边缘暗柱。
构造边缘暗柱和约束边缘暗柱区别剪力墙柱编号剪力墙柱类型代号序号约束边缘暗柱约束边缘端柱约束边缘翼墙（柱）约束边缘转角墙（柱）构造边缘暗柱构造边缘端柱YAZYDZYYZYJZ GAZ GDZXXXXXXXXXXXX构造边缘翼墙（柱）构造边缘转角墙（柱）非边缘暗柱扶壁柱GYZGJZAZFBZXXXXXXXX1、从编号上看，构造边缘构件在编号时以字母G打头，如GAZ、GDZ、GYZ、GJZ 等，约束边缘构件以Y打头，如YAZ、YDZ、YYZ、YJZ等。
2、从图集上体会，可以看出，约束边缘构件比构造边缘构件要“强”一些，主要体现在抗震作用上。
所以，约束边缘构件应用在抗震等级较高(如一级)的建筑，构造边缘构件应用在抗震等级较低的建筑。
3、从图集中的配筋情况也可以看出构造边缘构件(如端柱)仅在矩形柱范围内布置纵筋和箍筋，类似于框架柱，当然也不能说构造边缘端柱一定没有翼缘。

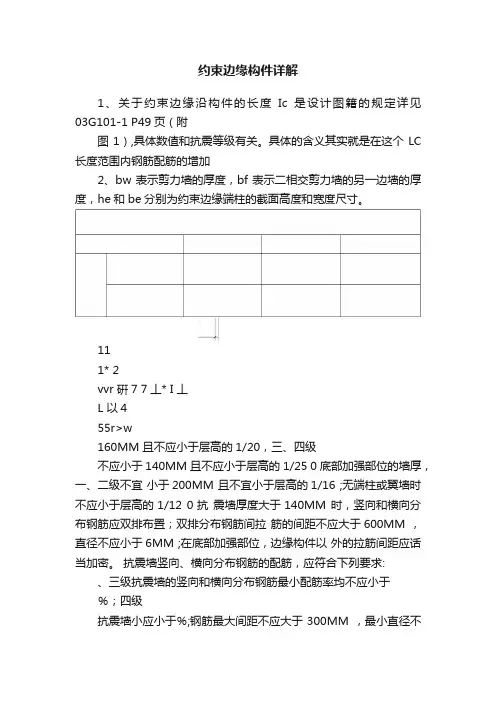

约束边缘构件详解1、关于约束边缘沿构件的长度Ic是设计图籍的规定详见03G101-1 P49页（附图1）,具体数值和抗震等级有关。
具体的含义其实就是在这个LC 长度范围内钢筋配筋的增加2、bw表示剪力墙的厚度，bf表示二相交剪力墙的另一边墙的厚度，he和be分别为约束边缘端柱的截面高度和宽度尺寸。
111* 2vvr 硏7 7丄* I 丄L 以455r>w160MM 且不应小于层高的1/20，三、四级不应小于140MM 且不应小于层高的1/25 0底部加强部位的墙厚，一、二级不宜小于200MM 且不宜小于层高的1/16 ;无端柱或翼墙时不应小于层高的1/12 0抗震墙厚度大于140MM 时，竖向和横向分布钢筋应双排布置；双排分布钢筋间拉筋的间距不应大于600MM ，直径不应小于6MM ;在底部加强部位，边缘构件以外的拉筋间距应话当加密。
抗震墙竖向、横向分布钢筋的配筋，应符合下列要求: 、三级抗震墙的竖向和横向分布钢筋最小配筋率均不应小于％；四级抗震墙小应小于％;钢筋最大间距不应大于300MM ，最小直径不应小于8MM o2部分框支抗震墙结构的抗震墙底部加强部位，纵向及横向分布钢筋配筋率均不应小于％，钢筋间距不应大于200MM 0抗震墙的厚度，一、二级不应小于￡ 3CEB1->r-占 Z %----------- JTl*羅麺s 毎毗竝4^*一级和二级抗震墙，底部加强部位在重力荷载代表值作用下墙肢的轴压比, 级（9度）时不宜超过，一级（8度）时不宜超过，二级不宜超过。
抗震墙两端和坐口两侧应设置边缘构件，并应符合下列要求:1抗震墙结构，一、二级抗震墙底部加强部位及相邻的上一层应按本章第条设置约束边缘构件，但墙肢底截面在重力荷载代表值作用下的轴压比小于表的规定值时可按本章第条设置构造边缘构件。
表64.6 抗!R 增设置构逍边绦构件的最*?15 tfc2部分框支抗震墙结构，一、二级落地抗震墙底部加强部位及相邻的上一层的两端应设置符合约束边缘构件要求的翼墙或端柱，构件；不落地抗震墙应在底部加强部位及相邻的上一层的墙肢两端设置约束边缘构件。
1::关于约束边缘沿构件的长度lc是设计图籍的规定详见03G101-1 P49页（附图1),具体数值和抗震等级有关。
具体的含义其实就是在这个LC长度范围内钢筋配筋的增加2:bw表示剪力墙的厚度，bf表示二相交剪力墙的另一边墙的厚度，hc和bc分别为约束边缘端柱的截面高度和宽度尺寸。
这些符号详见附图2举报6.4.1抗震墙的厚度，一、二级不应小于160MM且不应小于层高的1/20，三、四级不应小于140MM且不应小于层高的1/25。
底部加强部位的墙厚，一、二级不宜小于200MM且不宜小于层高的1/16；无端柱或翼墙时不应小于层高的1/12。
6.4.2抗震墙厚度大于140MM时，竖向和横向分布钢筋应双排布置；双排分布钢筋间拉筋的间距不应大于600MM，直径不应小于6MM；在底部加强部位，边缘构件以外的拉筋间距应适当加密。
6.4.3 抗震墙竖向、横向分布钢筋的配筋，应符合下列要求：1 一、二、三级抗震墙的竖向和横向分布钢筋最小配筋率均不应小于0.25%；四级抗震墙小应小于0.20%；钢筋最大间距不应大于300MM，最小直径不应小于8MM。
2 部分框支抗震墙结构的抗震墙底部加强部位，纵向及横向分布钢筋配筋率均不应小于0. 3%，钢筋间距不应大于200MM。
6.4.4抗震墙竖向、横向分布钢筋的钢筋直径不宜大于墙厚的1/10。
6.4.5一级和二级抗震墙，底部加强部位在重力荷载代表值作用下墙肢的轴压比，一级(9度)时不宜超过0.4，一级(8度)时不宜超过0.5，二级不宜超过0.6。
6.4.6抗震墙两端和洞口两侧应设置边缘构件，并应符合下列要求：1抗震墙结构，一、二级抗震墙底部加强部位及相邻的上一层应按本章第6.4.7条设置约束边缘构件，但墙肢底截面在重力荷载代表值作用下的轴压比小于表6.4.6的规定值时可按本章第6.4.8条设置构造边缘构件。
2部分框支抗震墙结构，一、二级落地抗震墙底部加强部位及相邻的上一层的两端应设置符合约束边缘构件要求的翼墙或端柱，洞口两侧应设置约束边缘构件；不落地抗震墙应在底部加强部位及相邻的上一层的墙肢两端设置约束边缘构件。
什么是边缘构件？什么是约束边缘构件？什么是构造边缘构件？在剪⼒墙结构中设置在剪⼒墙竖向边缘旨在加强剪⼒墙边缘的抗拉抗弯和抗剪性能的暗柱或端柱,叫做剪⼒墙边缘构件。
设置在抗震等级为⼀、⼆级的剪⼒墙底部加强部位及其上⼀层的剪⼒墙两侧的这种暗柱或端柱,叫做剪⼒墙约束边缘构件。
设置在抗震等级为三、四级的剪⼒墙两侧的这种暗柱或端柱,也叫做剪⼒墙构造边缘构件。
然⽽，这仅仅是是⼀个设计概念，在⽬前和今后⼀定时期内，⼀般设计是通过对剪⼒墙边缘构件列表表达，具体不⼀定明确体现出某个项⽬的暗柱，究竟采⽤什么名称？各设计院不尽相同, ⽤不同标⾼段的不同配筋，列表说明设计意图的设计表达⽅式⽐较普遍地被各设计院采⽤。
图集11G101-1《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图》（现浇混凝⼟框架、剪⼒墙、梁、板）中的lc、bw、bf等等，都是给设计⼈员看的，施⼯图内，绝对不会出现lc、bw、bf等等，施⼯图中只有具体数据，600,200,300等等。
03G101-1甚⾄还出现了与施⼯图毫⽆关联的λ和λ/2，还有⼀些讲家，为了彰显其学识渊博，还拉扯上什么轴压⽐，把那么简单的⼀件事情，搅拌得云⼭雾罩。
也只有600,200,300等等具体数据，才是施⼯的依据，决算的凭证，λ、λ/2、lc、bw、bf 等,对施⼯、预算⼈员毫⽆⽤处，不知道lc、bw、bf可能⽐知道λ、λ/2、lc、bw、bf来得更好,因为实际施⼯图纸不可能出现规范的计算公式和这些代号。
现在有些设计，采⽤11G101-1《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图》（现浇混凝⼟框架、剪⼒墙、梁、板）的YBZ和GBZ,更多的设计院不采⽤YBZ和GBZ 来标注暗柱和端柱。
但是，我们这些个QZ绝对不是11G101-1《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图》（现浇混凝⼟框架、剪⼒墙、梁、板）第61页的抗震剪⼒墙墙上柱。
尽管我们的设计总说明引⽤了11G101-1《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图》（现浇混凝⼟框架、剪⼒墙、梁、板）和11G101-3《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图》（独⽴基础、条形基础、筏形基础及桩基承台）。
