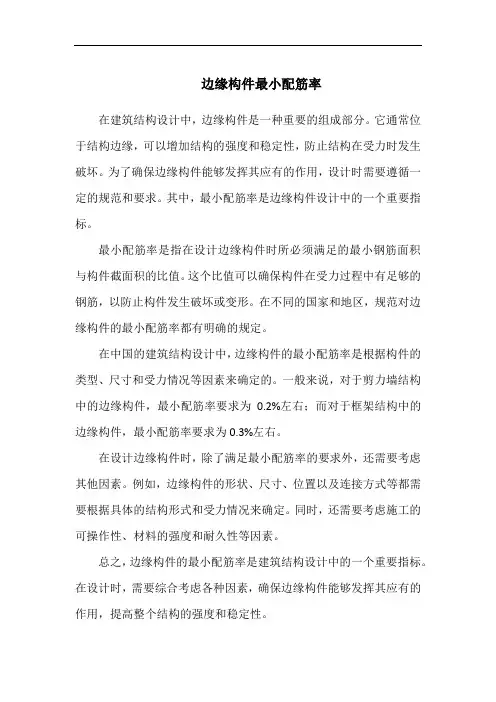

构造边缘构件的配筋的比较

边缘构件最小配筋率
在建筑结构设计中，边缘构件是一种重要的组成部分。

它通常位于结构边缘，可以增加结构的强度和稳定性，防止结构在受力时发生破坏。

为了确保边缘构件能够发挥其应有的作用，设计时需要遵循一定的规范和要求。

其中，最小配筋率是边缘构件设计中的一个重要指标。

最小配筋率是指在设计边缘构件时所必须满足的最小钢筋面积与构件截面积的比值。

这个比值可以确保构件在受力过程中有足够的钢筋，以防止构件发生破坏或变形。

在不同的国家和地区，规范对边缘构件的最小配筋率都有明确的规定。

在中国的建筑结构设计中，边缘构件的最小配筋率是根据构件的类型、尺寸和受力情况等因素来确定的。

一般来说，对于剪力墙结构中的边缘构件，最小配筋率要求为0.2%左右；而对于框架结构中的边缘构件，最小配筋率要求为0.3%左右。

在设计边缘构件时，除了满足最小配筋率的要求外，还需要考虑其他因素。

例如，边缘构件的形状、尺寸、位置以及连接方式等都需要根据具体的结构形式和受力情况来确定。

同时，还需要考虑施工的可操作性、材料的强度和耐久性等因素。

总之，边缘构件的最小配筋率是建筑结构设计中的一个重要指标。

在设计时，需要综合考虑各种因素，确保边缘构件能够发挥其应有的作用，提高整个结构的强度和稳定性。

构造边缘构件配筋率
边缘构件配筋率是指边缘构件中钢筋的总面积与混凝土截面面积之比。

它用来表征边缘构件的抗弯刚度和承载能力，确保了边缘构件在受力时不发生过度变形和破坏。

在构造边缘构件的配筋率时，需要考虑结构设计的要求以及混凝土和钢筋的性能。

常见的边缘构件包括梁、板、柱和墙等。

配筋率的确定一般是根据设计荷载和构件尺寸来确定的。

通常情况下，边缘构件在受弯和剪力作用下的最小配筋率应满足以下规定：
1. 对于受弯构件（梁、板等），一般按照混凝土受压区域截面面积的0.15%~0.25%进行配筋，以提高构件的刚度和抗弯承载能力。

2. 对于受剪构件（柱、墙等），一般根据构件的长宽比、轴力和设计荷载确定剪力配筋率。

一般来说，长宽比较大且受弯承载力较大的构件，剪力配筋率应适当增大。

3. 对于边缘构件的纵向配筋率，一般按照设计荷载和满足混凝土受压区域承载力要求来确定。

在实际设计中，除了满足结构强度和刚度的要求外，还需要考虑施工的可行性和经济性。

因此，配筋率的确定需要综合考虑多个因素，包括结构安全性、施工难度和造价等。

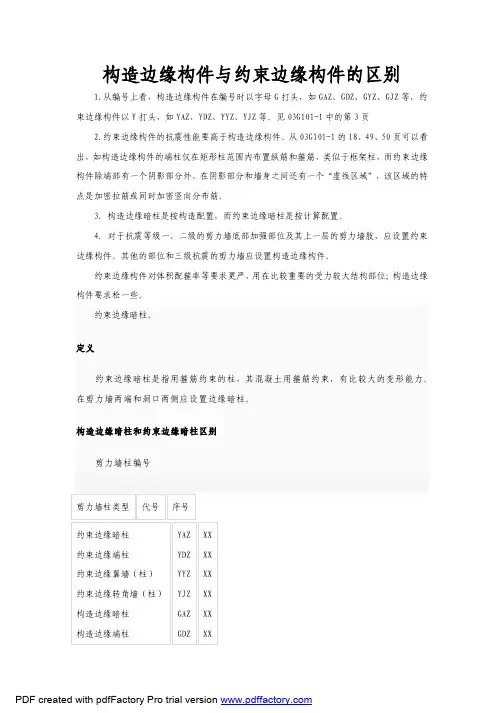

构造边缘构件与约束边缘构件的区别1.从编号上看，构造边缘构件在编号时以字母G打头，如GAZ、GDZ、GYZ、GJZ等，约束边缘构件以Y打头，如YAZ、YDZ、YYZ、YJZ等。

见03G101-1中的第3页2.约束边缘构件的抗震性能要高于构造边缘构件。

从03G101-1的18、49、50页可以看出，如构造边缘构件的端柱仅在矩形柱范围内布置纵筋和箍筋，类似于框架柱，而约束边缘构件除端部有一个阴影部分外，在阴影部分和墙身之间还有一个“虚线区域”，该区域的特点是加密拉筋或同时加密竖向分布筋。

3. 构造边缘暗柱是按构造配置，而约束边缘暗柱是按计算配置。

4. 对于抗震等级一、二级的剪力墙底部加强部位及其上一层的剪力墙肢，应设置约束边缘构件。

其他的部位和三级抗震的剪力墙应设置构造边缘构件。

约束边缘构件对体积配箍率等要求更严，用在比较重要的受力较大结构部位；构造边缘构件要求松一些。

约束边缘暗柱。

定义约束边缘暗柱是指用箍筋约束的柱，其混凝土用箍筋约束，有比较大的变形能力。

在剪力墙两端和洞口两侧应设置边缘暗柱。

构造边缘暗柱和约束边缘暗柱区别剪力墙柱编号剪力墙柱类型代号序号约束边缘暗柱约束边缘端柱约束边缘翼墙（柱）约束边缘转角墙（柱）构造边缘暗柱构造边缘端柱YAZYDZYYZYJZ GAZ GDZXXXXXXXXXXXX构造边缘翼墙（柱）构造边缘转角墙（柱）非边缘暗柱扶壁柱GYZGJZAZFBZXXXXXXXX1、从编号上看，构造边缘构件在编号时以字母G打头，如GAZ、GDZ、GYZ、GJZ 等，约束边缘构件以Y打头，如YAZ、YDZ、YYZ、YJZ等。

2、从图集上体会，可以看出，约束边缘构件比构造边缘构件要“强”一些，主要体现在抗震作用上。

所以，约束边缘构件应用在抗震等级较高(如一级)的建筑，构造边缘构件应用在抗震等级较低的建筑。

3、从图集中的配筋情况也可以看出构造边缘构件(如端柱)仅在矩形柱范围内布置纵筋和箍筋，类似于框架柱，当然也不能说构造边缘端柱一定没有翼缘。

五、构造及配筋要求：（红色字体处为易出错条款）1、配筋原则：除非有特殊理由且征得专业负责人同意，构件实际配筋时不得放大，严格按计算值配置；梁配筋时最多增加10%以内。

2、箍筋优先使用三级钢ф8，三级钢ф10，三级钢ф12。

3、楼(屋)面板:3.1跨度≤2.4m的隔墙下可以不设次梁（需要梁形成高差者除外），但应设板底加强筋（在“结构总说明”中表示）。

电算时该墙作为板上恒载输入（将该墙重量平摊做为均布面恒载q）。

3.2 板厚及配筋建筑凹口连接板板厚为120mm，设双层双向钢筋ф8@150(连接墙体方向)/ф8@200或计算结果的大值；框筒结构核心筒区域板厚为130mm，设双层双向钢筋ф8@120；住宅部分楼电梯筒板厚110mm，设双层双向钢筋ф8@150；转换层板厚最小180mm，设双层双向钢筋ф12@150；.转换层上下各一层板厚130mm，设双层双向钢筋ф8@150；地下室顶板厚度180mm，设双层双向钢筋，最小ф10@150（人防部分除外）；裙房商业大洞口周边楼板加厚为130mm，设双层双向钢筋ф8@120（地上）、ф12@150（±0.000m）；电梯机房板厚为150mm，双层双向钢筋ф10@150；电梯底坑板厚300mm，双层双向钢筋ф14@150；扶梯底坑板厚150mm，双层双向钢筋ф10@150。

人防区板厚250mm；商业部分楼板板厚110mm（井字梁）；办公、酒店标准层板厚120mm；住宅部分楼板最小厚度100mm；所有结构单体屋面板厚为120mm。

带角窗房间板厚130mm。

3.3 住宅项目楼板（不含地下室顶板、屋面板、加强板等），在板上部无负筋处设置ф6@200双向钢筋网片，与负筋搭接200mm，且配筋率≥0.1%；办公和商业项目楼板跨度≥4200的一般楼板（不含地下室顶板、屋面板、加强板等），在板上部无负筋处设置ф6@200双向钢筋网片，与负筋搭接200mm，且配筋率≥0.1%。

高层建筑结构设计(专升本)综合测试1总分: 100分考试时间:分钟单选题1. 在7度地震取建造一栋高度为70m的高层办公楼，采用较好的结构体系为____(C) 框架—剪力墙结构(D) 筒中筒结构参考答案：C2. 框架—剪力墙结构中，剪力墙不宜过分集中，每道剪力墙承受的力要作限制，下列哪项符合规定：_______。

(2分)(C) 底层剪力不宜超过总剪力的40%(D) 底层剪力不应超过总剪力的40%参考答案：C3. 对于下列何种情况，可以考虑对现浇框架梁的梁端弯矩M 值进行调幅处理____(D) 在竖向荷载作用下框架（非悬挑部分）梁端产生的负弯矩参考答案：D4. 高层建筑顶层取消部分墙、柱形成空旷大房间，底层采用部分框支剪力墙或中部楼层部分剪力墙被取消时，下列符合规定的是_____。

(2分)(B) 应采取有效构造措施，防止由于刚度突变而产生的不利影响参考答案：B5. 超过下列_______高度的高层建筑抗震设计时，应考虑风荷载效应与水平地震荷载效应的组合：(2分)(B) 60m参考答案：B6. 抗震设计时，一级框架梁支座的纵向受拉钢筋的最小配筋百分率为_______。

(2(D) 0. 25 %参考答案：D7. 提高钢筋混凝土柱延性的措施，下列_______为不正确。

(2分)(D) 采用高强钢筋参考答案：D8. 高层剪力墙结构的剪力墙布置，下列哪项符合规定_______。

(2分)(A) 剪力墙应双向或多向布置，宜拉通对直，每个独立墙段的总高度与长度之比不宜小于 2 ，墙肢截面高度与厚度比不宜小于 3参考答案：A9. 多遇地震作用下层间弹性变形验算的重要目的是下列所述的哪种_______。

(2(C) 防止非结构部分发生过重的破坏参考答案：C判断题10. 剪力墙为偏心受力构件，其受力状态与钢筋混凝土柱相似。

(2分) 参考答案：正确11. 没有洞口的实体墙或洞口很小的剪力墙，其受力状态如同竖向悬臂构件。

(2 参考答案：正确12. 壁式框架的特点是墙肢截面的法向应力分布明显出现局部弯矩，在许多楼层内墙肢有反弯点。

连梁编辑是指在剪力墙结构和框架—剪力墙结构中，两端与剪力墙相连且跨高比小于5的梁。

在11G101图集中，连梁分为连梁（对角暗撑配筋）、连梁（交叉斜筋配筋）和连梁（集中对角斜筋配筋）三种，分别编号LL(JC)、LL（JX）和LL （DX）。

参见下图。

2梁暗撑做法编辑梁暗撑一般用于剪力墙的连梁中。

当连梁的跨高比不大于2时（只要是剪力墙筒体结构中），一般要在连梁中设置暗撑或交叉钢筋，这种暗撑是斜向交叉的。

跨高比不大于2的框筒梁和内筒连梁宜采用交叉暗撑；跨高比不大于1的框筒梁和内筒连梁应采用交叉暗撑，且应符合下列规定：1 .梁的截面宽度不宜小于300mm；.2. 全部剪力应由暗撑承担。

每根暗撑应由4根纵向钢筋组成，纵筋直径不应小于14mm，其总面积As应按下列公式计算;3. 两个方向斜撑的纵向钢筋均应采用矩形箍筋或螺旋箍筋绑成一体，箍筋直径不应小于8mm，箍筋间距不应大于200mm及梁截面宽度的一半；端部加密区的箍筋间距不应大于100mm，加密区长度不应小于600mm及梁截面宽度的2倍；4 纵筋伸入竖向构件的长度不应小于lal，非抗震设计时lal可取la；抗震设计时lal宜取1.15la；5 梁内普通箍筋的配置应符合本规程第9.3.7条的构造要求。

附：具体做法见平法图集11G101-1第76页。

11G101跨高比跨高比是简支梁计算跨度与其梁截面高度之比值。

这个比值通常影响梁的稳定性,一般比较合理的比值是跨高比为12,就是梁高是跨度的1/12。

《高规》6.3.1 条规定：框架结构的主梁截面高度hb可按（1/10～1/18）lb确定，lb为主梁计算跨度；梁净跨与截面高度之比不宜小于4。

梁的截面宽度不宜小于200mm。

当梁高较小或采用扁梁时，应验算其承载力和受剪截面要求外；尚应满足刚度和裂缝的有关要求。

在计算挠度时，可扣除梁的合理起拱值；对现浇梁板结构，宜考虑梁受压翼缘的有利影响。

需要掌握的设计要点1)钢筋混凝土梁的跨高比对它的结构性能有很大的影响。

剪力墙边缘构件计算简图与边缘构件配筋结果相差很大的原因•根据《SATWE软件说明书》第92页的解释，剪软件说书第的解释剪力墙阴影区的计算主筋的原则如下：•以上原则可以看出，SATWE软件计算边缘构件阴影区面积时是按照单肢墙计算暗柱面积并进行影区面积时是按照单肢墙计算暗柱面积，并进行叠加得到的。

•但经常有设计院的朋友提出，SATWE软件配筋简图中显示的配筋面积相加后与边缘构件配筋简图中显示的配筋面积相差甚远，边缘构件简图中显示的配筋面积往往比配筋简图中经相加后得到的大很多，不知为何？在此，本人拟结合具体工程实例，与广大设计人员探讨一下剪力墙边缘构件配筋的计算过程。

•工程实例一工程实例•某剪力墙结构，第二层局部墙肢平面简图如下：此段墙体抗震等级为三级。

由于其位处底部加强区，根据《抗震规范》表6.4.5-3，得到抗震等级为三级的剪力墙结构约束边缘构件最小配筋率为001A 和6Φ14者之间的较大值配筋率为0.01Ac和6Φ14二者之间的较大值。

根据《高规》7.1.8 注1可知，此段L形墙体各肢截面高度与厚度之比均小于8，程序判断为短肢剪力墙并以白色外边线显示由此根据墙体2为短肢剪力墙，并以白色外边线显示。

由此根据《高规》7.2.2-5的规定，短肢剪力墙的全部竖向钢筋的配筋率，三级不宜小于1.0%。

右图所示为SATWE软件计算的此段剪力墙在配筋简图中的计算结果。

计算结果显示，墙体1一端暗柱配筋面积为14，墙体2为0。

根据墙体1《SATWE说明书》中的解释，0表示此段墙体构造配筋。

墙体1和2计算结果文本文件显示如下：墙体1配筋计算结果墙体2配筋计算结果SATWE•软件在边缘构件简图中显示，边缘构件1的配筋面积为5471mm2，边缘构件2的配筋面积为边缘构件2 2381mm2。

•查边缘构件1和2的文本文件计算结果如下文件，计算结果如下：边缘构件1边缘构件1计算结果边缘构件2计算结果•按照《SATWE说明书》的解释，边缘构件1的配筋面积为：1350×2+1200（边缘构件2构造配筋面积）=3900mm2，而程序计算结果为5470.5mm2；边缘构件2为构造配筋，阴影区面积为120000mm2，根据《抗规》表6.4.5-3的要求，0.01Ac=1200mm2，6Φ14=923.16mm2，二者取大值，其构造纵筋配筋面积为1200mm2，程序输出的阴影区配筋面积为2381.2mm2，由此可见二者相差很多。

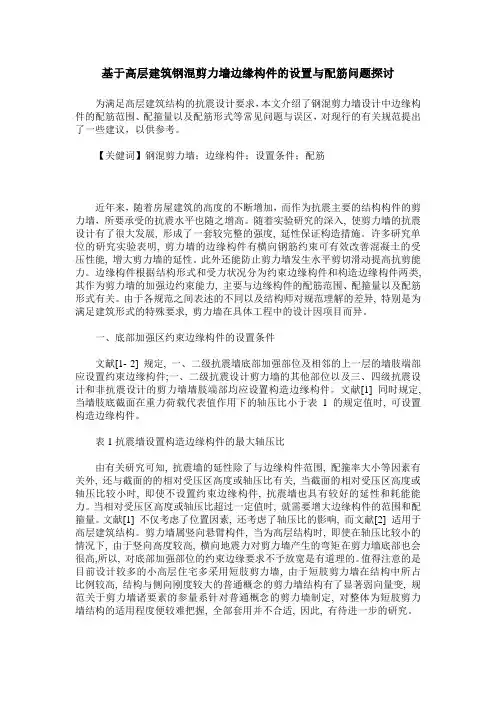

基于高层建筑钢混剪力墙边缘构件的设置与配筋问题探讨为满足高层建筑结构的抗震设计要求，本文介绍了钢混剪力墙设计中边缘构件的配筋范围、配箍量以及配筋形式等常见问题与误区，对现行的有关规范提出了一些建议，以供参考。

【关健词】钢混剪力墙；边缘构件；设置条件；配筋近年来，随着房屋建筑的高度的不断增加，而作为抗震主要的结构构件的剪力墙，所要承受的抗震水平也随之增高。

随着实验研究的深入, 使剪力墙的抗震设计有了很大发展, 形成了一套较完整的强度, 延性保证构造措施。

许多研究单位的研究实验表明, 剪力墙的边缘构件有横向钢筋约束可有效改善混凝土的受压性能, 增大剪力墙的延性。

此外还能防止剪力墙发生水平剪切滑动提高抗剪能力。

边缘构件根据结构形式和受力状况分为约束边缘构件和构造边缘构件两类, 其作为剪力墙的加强边约束能力, 主要与边缘构件的配筋范围、配箍量以及配筋形式有关。

由于各规范之间表述的不同以及结构师对规范理解的差异, 特别是为满足建筑形式的特殊要求, 剪力墙在具体工程中的设计因项目而异。

一、底部加强区约束边缘构件的设置条件文献[1- 2] 规定, 一、二级抗震墙底部加强部位及相邻的上一层的墙肢端部应设置约束边缘构件;一、二级抗震设计剪力墙的其他部位以及三、四级抗震设计和非抗震设计的剪力墙墙肢端部均应设置构造边缘构件。

文献[1] 同时规定, 当墙肢底截面在重力荷载代表值作用下的轴压比小于表 1 的规定值时, 可设置构造边缘构件。

表1抗震墙设置构造边缘构件的最大轴压比由有关研究可知, 抗震墙的延性除了与边缘构件范围, 配箍率大小等因素有关外, 还与截面的的相对受压区高度或轴压比有关, 当截面的相对受压区高度或轴压比较小时, 即使不设置约束边缘构件, 抗震墙也具有较好的延性和耗能能力。

当相对受压区高度或轴压比超过一定值时, 就需要增大边缘构件的范围和配箍量。

文献[1] 不仅考虑了位置因素, 还考虑了轴压比的影响, 而文献[2] 适用于高层建筑结构。

土木设计邦剪力墙墙身配筋及边缘构件配筋大总结搜狐1：正文：一、剪力墙墙身配筋1. 剪力墙的概念及作用剪力墙是土木工程中常用的一种结构元素，用于抵抗建筑结构在水平方向上的剪力和扭矩作用。

其作用主要包括：（1）承受水平荷载，抵抗结构的倾覆和侧向位移；（2）提高结构的整体刚度，增强抗震性能；（3）分担结构荷载，降低其他构件的受力。

2. 剪力墙墙身配筋原则（1）配筋布置应满足受弯和受剪要求；（2）配筋应均匀布置，避免集中在墙体的某一侧；（3）配筋应附加于墙身外表面，并通过横向钢筋连接与其他墙段。

3. 剪力墙墙身配筋步骤（1）确定墙身的截面尺寸和布置方式；（2）计算墙身的设计受力，包括弯矩和剪力；（3）根据受力计算结果进行配筋布置；（4）确定墙身纵向钢筋的直径、间距和层数，并进行横向钢筋的布置；（5）根据设计要求进行配筋的连接和固定。

二、边缘构件配筋1. 边缘构件的定义及作用边缘构件是剪力墙或框架结构的边缘部分，主要用于增强结构的刚度和抗剪能力，防止构件的破坏和失稳。

其作用包括：（1）提供刚性支撑，减小构件的挠度和位移；（2）抵抗水平荷载，分担墙体或构件的受力；（3）提高整体结构的稳定性。

2. 边缘构件配筋原则（1）配筋应满足边缘构件的设计受力要求；（2）配筋应跨越边缘构件全高或有效高度的范围；（3）配筋应均匀布置，避免集中在构件的某一侧。

3. 边缘构件配筋步骤（1）确定边缘构件的尺寸和布置方式；（2）计算边缘构件的设计受力，包括弯矩和剪力；（3）根据受力计算结果进行配筋布置；（4）确定边缘构件纵向钢筋的直径、间距和层数，并进行横向钢筋的布置；（5）根据设计要求进行配筋的连接和固定。

附件：本文档附带剪力墙墙身配筋和边缘构件配筋的示意图和计算表格。

法律名词及注释：1、剪力墙：具有承受水平力作用的墙体构件。

2、配筋：指钢筋的布置和连接。

3、边缘构件：指剪力墙或框架结构的边缘部分，起到增强结构刚度和抗剪能力的作用。

剪力墙结构设计常见问题-东营建设工程施工图审查中心结构技术交流材料剪力墙结构设计常见问题东营市勘察设计协会东营市建设工程施工图审查中心二〇一五年十二月剪力墙结构设计常见问题1.关于抗震等级的问题。

纯剪力墙结构注明了抗震等级，所有构件抗震等级一致，无框架梁、框架柱时可不另注，但存在框架梁、框架柱时，需要注明框架梁、框架柱的抗震等级。

而框架-抗震墙和框架-核心筒结构中，剪力墙和框架的抗震等级不一定相同，应分别注明，剪力墙之间的连梁或框梁抗震等级应同剪力墙，应特别注明。

计算模型中, 剪力墙之间的连梁按框架梁输入时,会造成该梁的抗震等级错误,应修改。

剪力墙端柱按框架柱输入时, 也会造成该柱的抗震等级错误,也应调整，需要特别注意。

2.地下室外墙的钢筋构造。

见11G101-1P77，应注明顶板作为外墙的简支还是弹性嵌固支座。

设计说明中经常发现不注明，施工无法操作。

3.关于地下层剪力墙边缘构件的配筋。

《高规》12.2.1 -4条及《抗规》6.1.14-4条均有规定，地下室顶板作为上部结构的嵌固部位时，地下室与上部对应的剪力墙墙肢端部边缘构件的纵向钢筋截面面积不应小于地上一层对应的剪力墙墙肢边缘构件的纵向钢筋截面面积。

设计审查时经常发现，地下层剪力墙墙肢端部边缘构件的纵向钢筋截面面积小于地上一层对应的剪力墙墙肢边缘构件的纵向钢筋面积的情况，需引起注意。

4.端柱设计问题。

《抗规》6.4.5条：抗震墙两端和洞口两侧应设置边缘构件，边缘构件包括暗柱、端柱和翼墙，并应符合下列要求：1、对于抗震墙结构，底层墙肢底截面的轴压比不大于表6.4.5-1规定的一、二、三级抗震墙及四级抗震墙，墙肢两端可设置构造边缘构件，构造边缘构件的范围可按图6.4.5-1采用，构造边缘构件的配筋除应满足受弯承载力要求外，并宜符合表6.4.5-2的要求。

2、底层墙肢底截面的轴压比大于表6.4.5-1规定的一、二、三级抗震墙，以及部分框支抗震墙结构的抗震墙，应在底部加强部位及相邻的上一层设置约束边缘构件，在以上的其他部位可设置构造边缘构件。

剪力墙边缘构件配筋详细分析剪力墙边缘构件配筋详细分析本文旨在对剪力墙边缘构件配筋进行详细分析，以便工程师在设计和施工过程中能够准确地进行构件的布置和配筋计算。

下面将对剪力墙边缘构件配筋的各个方面进行细致的介绍。

1. 剪力墙边缘构件概述剪力墙边缘构件是指剪力墙的边缘部分，通常位于墙的两端或墙与柱子交接处。

边缘构件的主要作用是承担剪力墙的荷载并将其传递到结构的其他部分。

在设计和施工过程中，需要注意边缘构件的尺寸、形状以及配筋的布置。

2. 边缘构件尺寸设计边缘构件的尺寸设计应符合相关的设计规范和要求。

一般来说，边缘构件的宽度和高度应满足结构强度和刚度的要求。

在确定边缘构件的尺寸时，需要考虑荷载、剪力墙的高度和宽度以及边缘构件的材料等因素。

3. 边缘构件配筋布置边缘构件的配筋布置是保证其承载能力和变形性能的重要因素。

在进行配筋布置时，需要满足以下要求：- 配筋的布置应满足钢筋的受力要求，包括纵向受力和剪力传递。

- 配筋的间距和直径应符合设计规范和要求。

- 配筋的数量应满足剪力墙的受力要求。

4. 边缘构件配筋计算边缘构件配筋计算是确定配筋数量和尺寸的过程。

在进行配筋计算时，需要考虑剪力墙的设计荷载和受力特点，以及钢筋的材料性能和构件尺寸等因素。

根据计算结果，可以确定边缘构件的配筋数量和尺寸。

5. 施工注意事项在施工过程中，需要注意以下事项：- 边缘构件的尺寸和配筋要符合设计要求。

- 施工过程中应注意配筋的粘结和保护，确保配筋的完整性和稳定性。

- 施工质量的验收要合乎要求，包括配筋的位置、间距和直径等。

6. 附件本文档所涉及的附件如下：- 相关设计规范和要求文件- 边缘构件的设计图纸和草图- 相关计算数据和结果7. 法律名词及注释本文档所涉及的法律名词及注释如下：- 结构强度：指结构承受荷载的能力。

- 刚度：指结构的抗变形能力。

- 纵向受力：指钢筋在剪力墙方向上承担的力。

- 剪力传递：指剪力墙的剪力通过边缘构件传递到结构的其他部分。

在剪力墙中约束边缘构件和构造边缘构件怎么区分03G101图集把暗柱和端柱统称为“边缘构件”，又把它分为两大类：构造边缘构件和约束边缘构件，那么如何区分呢？1、从编号上看，构造边缘构件在编号时以字母G打头，如GAZ、GDZ、GYZ、GJZ等，约束边缘构件以Y打头，如YAZ、YDZ、YYZ、YJZ等。

2、从图集上体会，第49.50页可以看出，约束边缘构件比构造边缘构件要“强”一些，主要体现在抗震作用上。

所以，约束边缘构件应用在抗震等级较高(如一级)的建筑，构造边缘构件应用在抗震等级较低的建筑。

3、从03G101图集中的配筋情况也可以看出构造边缘构件(如端柱)仅在矩形柱范围内布置纵筋和箍筋，类似于框架柱，当然也不能说构造边缘端柱一定没有翼缘。

约束边缘构件除端部或角部有一个阴影部分外，在阴影部分和墙身之间还有一个“虚线区域”，该区域的特点是加密拉筋或同时加密竖向分布筋。

4、03G101图集引用了GB50011-2001建筑抗震设计规范中关于抗震墙的抗震构造措施，可参考该规范加深理解。
