剪力墙边缘构件的配筋计算刘孝国

边缘构件配筋计算是结构工程中一项重要的任务，它涉及到建筑物的稳定性和安全性。

下面将详细介绍边缘构件配筋计算的步骤和注意事项，以帮助工程师们更好地理解和应用。

一、基本概念和原理边缘构件是指位于结构边缘或角落处的构件，如梁、柱等。

它们承担着传递和分散荷载的作用，因此需要进行精确的配筋计算以确保其承载能力和稳定性。

边缘构件的配筋计算主要基于力学原理和结构设计规范，通过考虑荷载、材料性能、构件几何尺寸等因素，确定钢筋的数量、直径和布置方式。

二、计算步骤确定荷载：根据结构设计规范和使用要求，确定边缘构件所承受的荷载，包括恒载、活载、风载、地震荷载等。

选择材料：根据设计要求和当地资源情况，选择合适的钢筋和混凝土材料。

确定材料的强度等级、弹性模量等性能指标。

初步设计：根据荷载和材料性能，进行边缘构件的初步设计。

确定构件的截面形状、尺寸和钢筋的初步配置。

受力分析：对边缘构件进行受力分析，包括弯矩、剪力、轴力等。

根据受力分析结果，调整钢筋的配置，以满足承载力和稳定性的要求。

详细设计：在受力分析的基础上，进行详细设计。

确定钢筋的具体数量、直径、间距和锚固长度等。

同时，考虑施工便利性和经济性，优化钢筋的布置方式。

复核与校验：完成配筋设计后，进行复核与校验。

检查钢筋的配置是否符合设计规范和实际施工条件，确保设计的合理性和可行性。

三、注意事项严格遵守设计规范：在进行边缘构件配筋计算时，必须严格遵守国家相关设计规范和行业标准，确保设计的合规性和安全性。

考虑施工因素：在设计过程中，应充分考虑施工因素，如钢筋的加工、运输、安装等。

确保设计的可实施性和经济性。

注重细节处理：在配筋计算中，应注重细节处理，如钢筋的锚固长度、间距等。

这些细节因素可能对构件的性能产生重要影响，需要仔细考虑和计算。

合理利用计算机辅助设计：现代计算机辅助设计软件可以大大提高配筋计算的效率和准确性。

工程师们应充分利用这些工具，提高设计质量和效率。

及时更新知识：随着科技的发展和规范的更新，边缘构件配筋计算的方法和标准也在不断变化。

剪力墙配筋计算结果H0.8是指Swh范围内的水平分布筋面积，Swh范围指的就是Satwe参数中的墙水平分布筋间距，是指的双侧的，那么单侧就是0.8/2=0.4cm^2,而一根8为0.503，已远大于0.4，所以Φ8@200足够，不必加大。

墙竖向分布筋配筋率0.3%进行计算”：计算过程是：1000X200X0.3%=600mm^2，但同样是指双侧，除以2就是300mm^2.3. 剪力墙墙身水平筋的计算：假定在总信息中输入的水平筋间距为200，satwe算的的水平筋配筋面积为H3.0，假定墙厚为400mm，两排筋，那么水平筋单边配筋面积是不是这样计算：（300/2）*1000/200=750mm2单边配筋面筋为300/2@200，即150mm2@200。

我一般先换算成1米内的配筋值再来配比如你输入的间距是250 mm 计算结果是H0.8 那就用0.8*100*1000/250=320mm2 再除以2 就是160mm2 再查板配筋表就可以了所以配8@200面积250>160 满足要求了！阴影区就是λv区域的钢筋构造都是箍筋（大箍套小箍），λv/2区域的钢筋构造是箍筋与拉筋。

阴影部分是剪力墙的加强部位在设计的时候要考虑纵筋的间距不大于200mm,阴影范围以外的地方按照墙体配筋即可并且墙体的配筋率一般是0.25%对于抗震墙约束边缘构件，阴影部分（抗震规范图6.4.7）必须采用箍筋，阴影范围之外可以采用箍筋或拉筋，但约束边缘构件的边界处应为箍筋约束边缘构件纵筋间距最大为300 具体参考箍筋无知的间距要求，高规要求箍筋间距最大不宜大于300 不应大于纵筋间距的2倍而构件内一般都是有纵筋的地方都需要箍筋或者拉筋链接起来。

规范没规定纵筋的最大间距，可规定了约束边缘构件箍筋（拉筋）的肢距不能大于300mm，一般来说，搁一纵筋布一箍筋（拉筋）算下来（用PKPM）的配箍率刚刚够（配合直径），这也应该是3楼说你应该布150mm间距的原因。

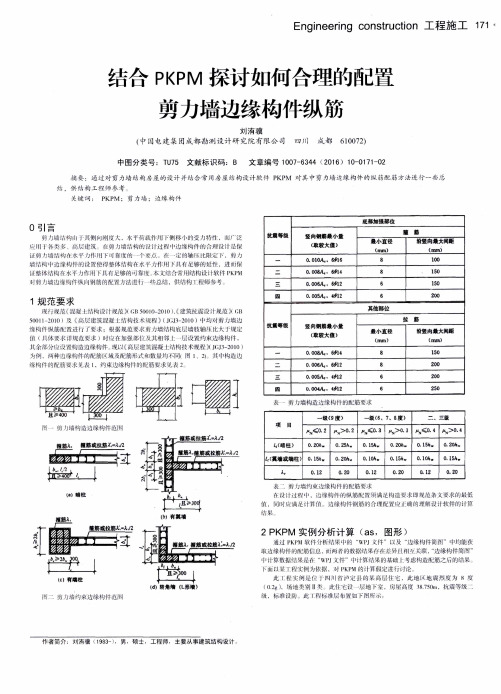

1.工程实例：第一类：短肢墙的边缘构件（一）：构件信息图一横向墙的信息如下：混凝土墙短肢墙加强区，截面参数(m)B*H=0.300*0.700抗震构造措施的抗震等级NF=3AS=873.（图一取为9）竖向墙肢的信息如下：混凝土墙短肢墙加强区，截面参数(m)B*H=0.300*1.850墙分布筋间距(mm)SW=200.0抗震构造措施的抗震等级NF=3计算配筋为0（二）：边缘构件信息：上部中部下部图二（三）：配筋计算结果及过程图二中，竖向墙肢上部（标注上部的地方）边缘构件配筋信息及计算过程：第28号:约束边缘构件抗震等级:3楼层属性:加强层竖向墙肢总长度1850，底部加强区三级短肢剪力墙的最小配筋率1%（高规规定），墙宽300，所以整个墙肢的配筋为：1850*300*1%=5550（cm2）图二中间部分按照分布筋配筋（分布筋配筋率为0.25%）：（1850-400-400）*300*0.25%=787.5剩下的部分两边边缘构件按面积分配，两边面积相同所以上部边缘构件配筋面积为：（5550-787.5）/2=2381.25（cm2）（包括竖向分布筋和阴影区纵筋？）图中横向墙肢的配筋：从构件信息中知道AS=873横向墙肢总长700，计算的时候，aa取40(350-40)*300*0.25%=232.5计算配筋+分布筋=873+232.5=1105.5两边分布筋相等，下面也是232.5图二下部第15号:约束边缘构件楼层属性:加强层由2个边缘构件合并而成(1)纵筋原始数据:阴影区面积(cm2):2700.0：（300*300+300*600=270000）构造配筋率(%): 1.00构造配筋(mm2):2700.00计算配筋(mm2):3487.153487.15=下部配筋面积+分布筋面积+横向墙右侧配筋=2381+873+232.5(2)纵筋当前结果:采用最大构造配筋率的计算结果:3900.00构造钢筋取值:采用求和后，再调整的算法(3900.00)有效阴影区面积(cm2):3900.0构造配筋(mm2):3900.00计算配筋(mm2):4593.07（=3487.15+1105）主筋配筋率(%): 1.18第二类：转角加洞口的边缘构件异形柱框剪的工程，6层，按照规范此工程是3级框架，2级剪力墙，底部一层加强区，构造配筋率0.008Ac和6Φ14中较大值，为其他部位的构造配筋为0.006Ac和6Φ12，那PKPM 里的构造边缘构件的配筋率0.94怎么来的？计算过程：由转角的边缘构件和洞口的边缘构件合并而成，洞口的边缘构件由钢筋直径和根数要求决定，所以有：合并前：1、角部边缘构件左边墙肢面积：S1=200*400=80000,构造配筋率P=0.6%,AS1=800*0.6=480，根数控制面积：678.6(6D12)2、洞口边缘构件墙肢面积：S2=200*500=100000,其他部位1,2级剪力墙短墙肢全截面构造控制配筋率：P=1.0%，AS2=1000*1.0=1000，根数控制面积AS2=678.6(6D12)合并后面积：S=200*400+200*300=140000二者面积直接叠加为：200*400+200*500=18000AS=(1000+678.6)*140000/(100000+80000)=1305.6对应的配筋率为：1305.6/140000=0.94%第三类：对于不是短肢墙的约束边缘构件横向墙长900mm，竖向墙长4200横向边缘构件长800，竖向300，抗震等级2级墙厚：200mm构件信息：1.对于横向边缘构件：RLIVE=0.60混凝土墙加强区抗震2级，阴影区面积：400*200=80000横向分布筋：（400-200）*200*0.25%/2=100计算结果50所以横向部分的计算配筋：1331+100=1431构造配筋：1206（6D16）2.对于竖向边缘构件，RLIVE=0.60混凝土墙加强区抗震2级(36)M=3364.N=-1077.As=47.是按照L形端部计算的，两个边缘构件总面积：200*400+200*900=260000阴影区面积：200*800=160000构造配筋：160000*1%=1600计算配筋：1331+100（横向分布筋）+100（竖向分布筋）+47（构件信息）=1578分布筋是按照（400-保护层厚度）*墙厚*竖向分布筋配筋率得来所以构造配筋为两个构造面积相加：（1600+1206）*2600/（1600+800）=3040其中2600为阴影区面积，1600800为计算阴影区配筋的时候用的面积，这就是求和调整的过程计算配筋为两个计算配筋结果直接相加：1431+1578=3004第四类：PKPM论坛用户问题这个电梯间左下角应该是边缘构件，计算配筋面积应该是312+959=1271，为什么软件给出的结果是1559呢？我这个边缘构件两边都是长墙，没有短肢剪力墙边缘构件信息：竖向部分：计算配筋+分布筋=312+（400-200）*0.3%=456横向部分：计算配筋+分布筋=959+（400-200）*0.3%=1103两部分计算配筋相加456+1103=1559(计算值直接取和)两部分构造配筋：阴影区面积*0.6%=（540*240+300*240）*0.6%=1209.66（12）=678.24三者取大值。
