《4.边缘构件钢筋》

功能说明这项菜单主要以图形方式显示各构件设计及验算结果，可以直接输出DWG图形文件。

图8.6.4 构件计算配筋简图8.6.4.1 各构件设计及验算结果功能说明简图上各构件的配筋结果表达方式如下：（1）钢筋混凝土梁和型钢混凝土梁（RC-Beam、SRC-Beam）图中：Asul-Asum-Asur：为梁上部左端、跨中、右端配筋面积（cm2）；Asdl-Asdm-Asdr：为梁下部左端、跨中、右端配筋面积（cm2）；GAsv：为梁加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）；GAsvm：为梁非加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）；VTAst ：为梁受扭纵筋面积（cm2）；VTAst1 ：为梁抗扭箍筋的单肢箍面积（cm2）；G、VT ：为箍筋及剪扭配筋标志。

注意事項（1）梁配筋简图如下：图8.6.4.1-1 梁配筋示意图（2）加密区和非加密区箍筋都是按用户输入的箍筋间距计算的，当输入的箍筋间距为加密区间距时，梁端箍筋加密区的计算结果可直接使用；如果非加密区与加密区的箍筋间距不同时，需要对非加密区的箍筋面积按非加密区的间距进行换算后再使用。

当梁受扭时，配置的箍筋单肢面积不应小于VTAst1。

（3）输出的箍筋面积为箍筋间距范围内所有肢的总面积，在确定单肢箍筋的面积时，需要除以箍筋肢数。

（4）输出的纵筋及箍筋面积都满足规范要求的最小配筋率要求，如果计算出的配筋面积小于最小配筋率时，按最小配筋面积来输出。

（5）VTAst和VTAst1都为零时，该行不输出。

功能说明（2）矩形钢筋混凝土柱和型钢混凝土柱（RC-Column、SRC-Column）图中：Asc ：为柱1根角筋的总面积（cm2）；Asy、Asz：分别为柱B边和H边的单边面积，包括两根角筋面积（cm2）；Asvj：为柱节点域抗剪箍筋面积（cm2）；GAsv ：为柱加密区抗剪箍筋面积（cm2）；GAsvm ：为柱非加密区抗剪箍筋面积（cm2）；Uc ：为非地震作用效应荷载组合下柱的轴压比；Ucs ：为地震作用效应荷载组合下柱的轴压比；G ：为箍筋配筋标志。

边缘构件最小配筋率边缘构件最小配筋率是指在钢筋混凝土结构中，边缘构件需要设定一定的钢筋配筋率，以保证结构的安全性和承载力。

边缘构件一般是指结构的梁、柱、板等构件的边缘部分，在结构中起着连接、支撑和传力的作用。

边缘构件的最小配筋率是一个重要的参数，在设计中应该合理确定。

本文将从边缘构件最小配筋率的概念、计算方法、设计要求和应用实例等方面进行论述。

一、边缘构件最小配筋率的概念边缘构件最小配筋率是指在给定的结构设计条件下，边缘构件中所设定的最小钢筋配筋率。

这个配筋率并不是固定的数值，而是根据结构的所承载荷载、构件的尺寸和材料的性能等因素来确定的。

边缘构件最小配筋率的目的是为了保证结构在正常荷载、极限荷载和极限状态等工况下都能够满足规范要求，并保证结构的安全性和稳定性。

二、边缘构件最小配筋率的计算方法边缘构件最小配筋率的计算是一个较为复杂的过程，需要考虑到多个因素的影响。

一般来说，边缘构件最小配筋率的计算包括以下几个步骤：1.确定边缘构件的尺寸和几何形状，包括梁的宽度、高度、跨度等参数，柱的尺寸和高度等参数，板的厚度等参数。

2.根据结构的受力情况和设计要求，确定边缘构件所承受的荷载类型和大小。

3.根据材料的性能和规范的要求，确定边缘构件的受压区高度、受拉区高度、弯矩、剪力等参数。

4.根据结构的边缘构件所承受的荷载和受力情况，计算所需的最小配筋率。

5.参考规范中对于边缘构件最小配筋率的要求，确定最终的设计配筋率。

三、边缘构件最小配筋率的设计要求边缘构件最小配筋率的设计要求主要体现在国家相关的建筑结构设计规范中，如《钢筋混凝土结构设计规范》(GB 50010-2010)等。

这些规范对边缘构件的最小配筋率提出了一些具体的要求，以确保结构的安全性和稳定性。

常见的设计要求包括以下几个方面：1.钢筋保护层不应小于规范要求的数值，以保证钢筋的防腐蚀和耐久性。

2.边缘构件的最小配筋率应满足规范的要求，一般不低于规范规定的数值。

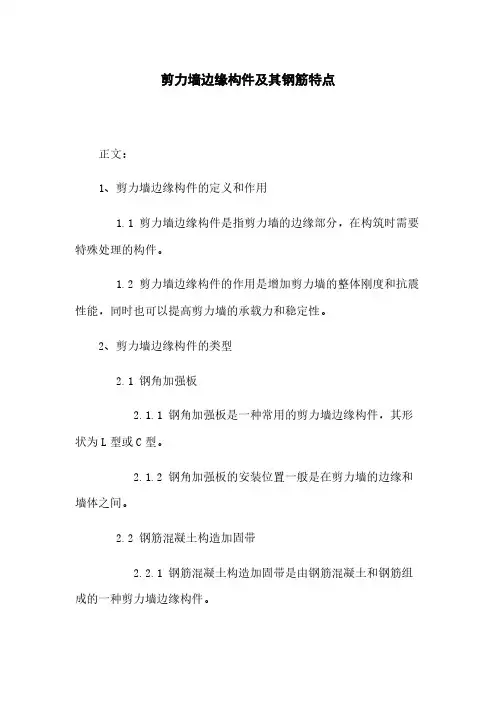

剪力墙边缘构件及其钢筋特点正文：1、剪力墙边缘构件的定义和作用1.1 剪力墙边缘构件是指剪力墙的边缘部分，在构筑时需要特殊处理的构件。

1.2 剪力墙边缘构件的作用是增加剪力墙的整体刚度和抗震性能，同时也可以提高剪力墙的承载力和稳定性。

2、剪力墙边缘构件的类型2.1 钢角加强板2.1.1 钢角加强板是一种常用的剪力墙边缘构件，其形状为L型或C型。

2.1.2 钢角加强板的安装位置一般是在剪力墙的边缘和墙体之间。

2.2 钢筋混凝土构造加固带2.2.1 钢筋混凝土构造加固带是由钢筋混凝土和钢筋组成的一种剪力墙边缘构件。

2.2.2 钢筋混凝土构造加固带的安装位置一般是在剪力墙的边缘和墙体之间。

3、剪力墙边缘构件的钢筋特点3.1 钢筋种类和规格3.1.1 剪力墙边缘构件的钢筋一般选用高强度钢材，如HRB335、HRB400等。

3.1.2 钢筋的规格根据需要进行选择，常用的规格有φ12、φ14等。

3.2 钢筋的布置方式3.2.1 钢筋的布置方式根据具体设计要求进行确定，一般应满足构造和抗震需求。

3.2.2 钢筋的布置应符合相关的国家标准和规范要求。

3.3 钢筋的连接方式3.3.1 钢筋的连接方式一般采用焊接或者螺栓连接。

3.3.2 钢筋的连接点应保证连接牢固，无裂缝和松动现象。

附件：本文档涉及的附件包括剪力墙边缘构件的设计图纸和施工图纸。

法律名词及注释：1. 构件：指建筑物中的组成部分，如墙体、梁、柱等。

2. 刚度：指物体抵抗变形的能力。

3. 抗震性能：指物体在地震或其他外力作用下不易破坏的能力。

4. 承载力：指物体能够承受的负荷大小。

5. 稳定性：指物体在受力下不易倒塌或变形的能力。

正文：1、剪力墙边缘构件的概述1.1 剪力墙边缘构件是指剪力墙的边缘部分，其作用是加强剪力墙的刚度和抗震性能。

1.2 剪力墙边缘构件的安装位置一般是在剪力墙的周边，通常采用特殊构造或加固措施。

2、剪力墙边缘构件的常见类型2.1 加强板2.1.1 加强板是一种常见的剪力墙边缘构件，其形状通常为L型或C型。

钢筋标注中的含义标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]钢筋标注中的含义JZL(3B)400*700 Y 1500*500*300是基础主梁，Y后边的是加腋信息（就是条基的底）Φ8@200(4)是A8钢筋的箍筋，间距200，4肢箍B2Φ25+3Φ22; T2Φ16+2Φ14基础梁的下部通长筋是2根25的加上3根22的，上部通长筋是2根16的加上2根14的Y Φ16@200; Φ8@300是加腋钢筋，就是条基铺底筋，主筋是16的间距200，分布筋是8mm的间距300G2Φ16;L Φ8@500是侧面构造筋，2根16mm的，拉筋是8mm的间距500JCL-4（2B）600*800Φ10@100（4）B6Φ25；T6Φ20N2Φ144号基础梁 2跨两端悬挑梁截面尺寸600*800 箍筋为10个的4肢箍间距100 梁上部筋6根25的下部筋6根20的梁两侧共配置2根14的抗扭钢筋肢箍是反映梁里箍筋的个数的一个名词，分别有两肢箍、四肢箍等，它们是指梁里面箍筋的排数。

梁支座就是梁两端或者中间的支撑，起支撑梁的作用。

梁支座一般为：墙/柱/梁三种梁的支座：与梁接触，承受梁传来荷载并承受的构件。

如：主次梁的节点，梁与柱的节点，梁与承重墙的节点等，总之就是能支撑梁的那个“座”。

加腋梁，指钢梁或混凝土梁在根部斜向加高，加腋部份相当于柱子上的“牛腿”。

目的是增加梁的承载能力，或者为了加强梁的抗震性能。

一个柱子两边的梁，上部纵筋，左端有原位标注，右端没有，那右端的纵筋分布是按左端的来布置，还是按集中标注来布置的？是这样，这个4根25的是代表这个支座顶的钢筋，也就是说，左右都是很少的梁，有2面标注的，出现的情况就3种，1是不同轴，1是标高不同，1是断面不同。

井字梁就是不分主次，高度相当的梁，同位相交，呈井字型。

这种一般用在楼板是正方形或者井字梁长宽比小于1.5的矩形楼板,大厅比较多见,梁间距3m左右.由同一平面内相互正交或斜交的梁所组成的结构构件。

1.工程实例：第一类：短肢墙的边缘构件（一）：构件信息图一横向墙的信息如下：混凝土墙短肢墙加强区，截面参数(m)B*H=0.300*0.700抗震构造措施的抗震等级NF=3AS=873.（图一取为9）竖向墙肢的信息如下：混凝土墙短肢墙加强区，截面参数(m)B*H=0.300*1.850墙分布筋间距(mm)SW=200.0抗震构造措施的抗震等级NF=3计算配筋为0（二）：边缘构件信息：上部中部下部图二（三）：配筋计算结果及过程图二中，竖向墙肢上部（标注上部的地方）边缘构件配筋信息及计算过程：第28号:约束边缘构件抗震等级:3楼层属性:加强层竖向墙肢总长度1850，底部加强区三级短肢剪力墙的最小配筋率1%（高规规定），墙宽300，所以整个墙肢的配筋为：1850*300*1%=5550（cm2）图二中间部分按照分布筋配筋（分布筋配筋率为0.25%）：（1850-400-400）*300*0.25%=787.5剩下的部分两边边缘构件按面积分配，两边面积相同所以上部边缘构件配筋面积为：（5550-787.5）/2=2381.25（cm2）（包括竖向分布筋和阴影区纵筋？）图中横向墙肢的配筋：从构件信息中知道AS=873横向墙肢总长700，计算的时候，aa取40(350-40)*300*0.25%=232.5计算配筋+分布筋=873+232.5=1105.5两边分布筋相等，下面也是232.5图二下部第15号:约束边缘构件楼层属性:加强层由2个边缘构件合并而成(1)纵筋原始数据:阴影区面积(cm2):2700.0：（300*300+300*600=270000）构造配筋率(%): 1.00构造配筋(mm2):2700.00计算配筋(mm2):3487.153487.15=下部配筋面积+分布筋面积+横向墙右侧配筋=2381+873+232.5(2)纵筋当前结果:采用最大构造配筋率的计算结果:3900.00构造钢筋取值:采用求和后，再调整的算法(3900.00)有效阴影区面积(cm2):3900.0构造配筋(mm2):3900.00计算配筋(mm2):4593.07（=3487.15+1105）主筋配筋率(%): 1.18第二类：转角加洞口的边缘构件异形柱框剪的工程，6层，按照规范此工程是3级框架，2级剪力墙，底部一层加强区，构造配筋率0.008Ac和6Φ14中较大值，为其他部位的构造配筋为0.006Ac和6Φ12，那PKPM 里的构造边缘构件的配筋率0.94怎么来的？计算过程：由转角的边缘构件和洞口的边缘构件合并而成，洞口的边缘构件由钢筋直径和根数要求决定，所以有：合并前：1、角部边缘构件左边墙肢面积：S1=200*400=80000,构造配筋率P=0.6%,AS1=800*0.6=480，根数控制面积：678.6(6D12)2、洞口边缘构件墙肢面积：S2=200*500=100000,其他部位1,2级剪力墙短墙肢全截面构造控制配筋率：P=1.0%，AS2=1000*1.0=1000，根数控制面积AS2=678.6(6D12)合并后面积：S=200*400+200*300=140000二者面积直接叠加为：200*400+200*500=18000AS=(1000+678.6)*140000/(100000+80000)=1305.6对应的配筋率为：1305.6/140000=0.94%第三类：对于不是短肢墙的约束边缘构件横向墙长900mm，竖向墙长4200横向边缘构件长800，竖向300，抗震等级2级墙厚：200mm构件信息：1.对于横向边缘构件：RLIVE=0.60混凝土墙加强区抗震2级，阴影区面积：400*200=80000横向分布筋：（400-200）*200*0.25%/2=100计算结果50所以横向部分的计算配筋：1331+100=1431构造配筋：1206（6D16）2.对于竖向边缘构件，RLIVE=0.60混凝土墙加强区抗震2级(36)M=3364.N=-1077.As=47.是按照L形端部计算的，两个边缘构件总面积：200*400+200*900=260000阴影区面积：200*800=160000构造配筋：160000*1%=1600计算配筋：1331+100（横向分布筋）+100（竖向分布筋）+47（构件信息）=1578分布筋是按照（400-保护层厚度）*墙厚*竖向分布筋配筋率得来所以构造配筋为两个构造面积相加：（1600+1206）*2600/（1600+800）=3040其中2600为阴影区面积，1600800为计算阴影区配筋的时候用的面积，这就是求和调整的过程计算配筋为两个计算配筋结果直接相加：1431+1578=3004第四类：PKPM论坛用户问题这个电梯间左下角应该是边缘构件，计算配筋面积应该是312+959=1271，为什么软件给出的结果是1559呢？我这个边缘构件两边都是长墙，没有短肢剪力墙边缘构件信息：竖向部分：计算配筋+分布筋=312+（400-200）*0.3%=456横向部分：计算配筋+分布筋=959+（400-200）*0.3%=1103两部分计算配筋相加456+1103=1559(计算值直接取和)两部分构造配筋：阴影区面积*0.6%=（540*240+300*240）*0.6%=1209.66（12）=678.24三者取大值。

剪力墙边缘构件计算简图与边缘构件配筋结果相差很大的原因•根据《SATWE软件说明书》第92页的解释，剪软件说书第的解释剪力墙阴影区的计算主筋的原则如下：•以上原则可以看出，SATWE软件计算边缘构件阴影区面积时是按照单肢墙计算暗柱面积并进行影区面积时是按照单肢墙计算暗柱面积，并进行叠加得到的。

•但经常有设计院的朋友提出，SATWE软件配筋简图中显示的配筋面积相加后与边缘构件配筋简图中显示的配筋面积相差甚远，边缘构件简图中显示的配筋面积往往比配筋简图中经相加后得到的大很多，不知为何？在此，本人拟结合具体工程实例，与广大设计人员探讨一下剪力墙边缘构件配筋的计算过程。

•工程实例一工程实例•某剪力墙结构，第二层局部墙肢平面简图如下：此段墙体抗震等级为三级。

由于其位处底部加强区，根据《抗震规范》表6.4.5-3，得到抗震等级为三级的剪力墙结构约束边缘构件最小配筋率为001A 和6Φ14者之间的较大值配筋率为0.01Ac和6Φ14二者之间的较大值。

根据《高规》7.1.8 注1可知，此段L形墙体各肢截面高度与厚度之比均小于8，程序判断为短肢剪力墙并以白色外边线显示由此根据墙体2为短肢剪力墙，并以白色外边线显示。

由此根据《高规》7.2.2-5的规定，短肢剪力墙的全部竖向钢筋的配筋率，三级不宜小于1.0%。

右图所示为SATWE软件计算的此段剪力墙在配筋简图中的计算结果。

计算结果显示，墙体1一端暗柱配筋面积为14，墙体2为0。

根据墙体1《SATWE说明书》中的解释，0表示此段墙体构造配筋。

墙体1和2计算结果文本文件显示如下：墙体1配筋计算结果墙体2配筋计算结果SATWE•软件在边缘构件简图中显示，边缘构件1的配筋面积为5471mm2，边缘构件2的配筋面积为边缘构件2 2381mm2。

•查边缘构件1和2的文本文件计算结果如下文件，计算结果如下：边缘构件1边缘构件1计算结果边缘构件2计算结果•按照《SATWE说明书》的解释，边缘构件1的配筋面积为：1350×2+1200（边缘构件2构造配筋面积）=3900mm2，而程序计算结果为5470.5mm2；边缘构件2为构造配筋，阴影区面积为120000mm2，根据《抗规》表6.4.5-3的要求，0.01Ac=1200mm2，6Φ14=923.16mm2，二者取大值，其构造纵筋配筋面积为1200mm2，程序输出的阴影区配筋面积为2381.2mm2，由此可见二者相差很多。

satwe剪力墙边缘构件的配筋计算剪力墙是一种常见的结构构件，用于承受地震力和风荷载等剪力作用。

在剪力墙的边缘部分，由于受到较大的剪力作用，需要进行适当的配筋设计，以增强其承载能力和抗震性能。

本文将从剪力墙边缘构件的配筋计算方法、配筋布置要求和实例分析三个方面来详细介绍剪力墙边缘构件的配筋计算。

一、剪力墙边缘构件的配筋计算方法剪力墙边缘构件的配筋计算主要遵循以下步骤：1.首先确定剪力墙边缘构件的截面尺寸和几何形状，包括宽度、高度、厚度等。

这些参数是进行配筋计算的基础。

2.计算边缘构件的最大受力区域的受力状态，确定主要受力方向和主要受力面积。

一般来说，剪力墙的边缘构件受力主要包括弯矩和剪力。

3.根据受力状态和设计要求，确定截面的受力结果，包括弯矩和剪力的大小和分布。

根据截面受力状态和受力结果，可以确定所需的受力钢筋数量和尺寸。

4.进行受力钢筋的布置和计算。

根据受力要求和现场施工条件，确定钢筋的布置形式、钢筋的间距和直径，并进行钢筋的计算。

二、剪力墙边缘构件的配筋布置要求剪力墙边缘构件的配筋布置要求主要包括以下几个方面：1.钢筋的最小配箍率。

根据规范的规定，剪力墙边缘构件的配箍率一般不小于0.2%。

2.钢筋的最小层间距和间距。

根据规范的规定，剪力墙边缘构件的钢筋间距一般不大于300mm，层间距一般不大于600mm。

3.钢筋的最小保护层厚度。

根据规范的规定，剪力墙边缘构件的钢筋最小保护层厚度一般不小于25mm。

4.钢筋的锚固长度。

根据规范的规定，剪力墙边缘构件的钢筋锚固长度应满足一定的要求，以保证钢筋和混凝土之间的良好粘结。

三、剪力墙边缘构件配筋计算实例分析以某剪力墙边缘构件为例进行配筋计算。

该剪力墙边缘构件的截面尺寸为300mm×500mm，要求能够承受的剪力和弯矩分别为500kN和200kNm。

根据计算，该边缘构件所需的受力钢筋数量为4根，直径为16mm。

钢筋的布置采用两排对称布置，间距为150mm，层间距为450mm。
