第六章 工程制图基本知识

现代工程制图第三版知识点简介第三版的《现代工程制图》是一本广泛应用于工程制图课程的教材。

它深入浅出地介绍了现代工程制图所需的基本知识和技能。

本文将逐步介绍《现代工程制图》第三版中的几个重要知识点。

第一章：制图基础在第一章中，我们将学习制图的基本概念和标准。

我们将了解制图的目的、规范和常用符号等。

同时，还将介绍制图所使用的工具和材料，如绘图仪、曲线板和绘图纸等。

第二章：制图投影第二章主要介绍制图中最基本的技巧之一 - 投影。

我们将学习如何将三维对象投影到二维平面上。

具体来说，我们将学习正交投影和斜投影两种常见的投影方法，并掌握它们的应用技巧。

第三章：多视图投影在第三章中，我们将深入研究多视图投影。

我们将学习如何根据对象的特点和需求选择合适的视图组合，并学习如何绘制和布置这些视图。

通过理解多视图投影，我们可以更准确地表达对象的形状和尺寸。

第四章：尺寸和标注在本章中，我们将学习如何在制图中添加尺寸和标注。

我们将了解标注的基本规则和常用符号，并学习如何正确地测量和标记对象的尺寸。

此外，我们还将学习如何编写清晰、准确的标注说明。

第五章：剖视图第五章主要介绍剖视图的绘制方法和应用。

我们将学习如何绘制剖视图以显示对象内部的细节和构造。

通过掌握剖视图的绘制规则和技巧，我们能够更全面地了解和描述对象的内部结构。

第六章：形位公差在本章中，我们将学习形位公差的概念和应用。

形位公差是指在制图中描述对象形状和位置偏差的一种方法。

我们将学习如何正确地表示形位公差，并了解其对设计和制造的影响。

第七章：组合尺寸和公差第七章将介绍组合尺寸和公差的概念和应用。

我们将学习如何通过组合尺寸和公差来控制对象之间的相互关系和配合要求。

理解和应用组合尺寸和公差是实现精确工程制造的关键。

第八章：制图规范和标准在第八章中，我们将学习制图规范和标准的重要性。

我们将介绍国际和行业标准的基本原则，并学习如何根据特定需求选择适当的标准。

同时，我们还将介绍一些常用的标准符号和约定。

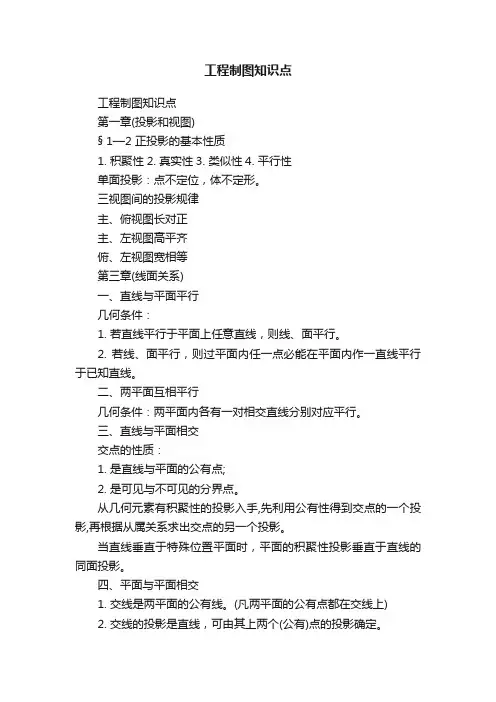

工程制图知识点工程制图知识点第一章(投影和视图)§ 1—2 正投影的基本性质1. 积聚性2. 真实性3. 类似性4. 平行性单面投影：点不定位，体不定形。

三视图间的投影规律主、俯视图长对正主、左视图高平齐俯、左视图宽相等第三章(线面关系)一、直线与平面平行几何条件：1. 若直线平行于平面上任意直线，则线、面平行。

2. 若线、面平行，则过平面内任一点必能在平面内作一直线平行于已知直线。

二、两平面互相平行几何条件：两平面内各有一对相交直线分别对应平行。

三、直线与平面相交交点的性质：1. 是直线与平面的公有点;2. 是可见与不可见的分界点。

从几何元素有积聚性的投影入手,先利用公有性得到交点的一个投影,再根据从属关系求出交点的另一个投影。

当直线垂直于特殊位置平面时，平面的积聚性投影垂直于直线的同面投影。

四、平面与平面相交1. 交线是两平面的公有线。

(凡两平面的公有点都在交线上)2. 交线的投影是直线，可由其上两个(公有)点的投影确定。

3. 求一平面内的一直线与另一平面的交点来确定公有点(转化为线、面交点问题)。

实际交线应在两平面投影的公共范围之内。

两特殊位置平面互相垂直时，它们具有积聚性的同面投影互相垂直。

当两特殊位置平面相互平行时，它们具有积聚性的同面投影互相平行。

第四章(换面法)一、新投影面的选择原则1. 新投影面必须对空间物体处于最有利的解题位置。

(平行于新的投影面、垂直于新的投影面)2. 新投影面必须垂直于某一保留的原投影面，以构成一个相互垂直的两投影面的新体系。

二、新旧投影之间的关系一般规律：1)点的新投影和保留旧投影的连线垂直于新轴。

2)点的新投影到新轴的距离等于点的旧投影到旧轴的距离。

三、作图规律：由点的不变投影向新投影轴作垂线，并在垂线上量取一段距离，使这段距离等于被代替的投影到原投影轴的距离。

四、换面法的六个基本问题1. 把一般位置直线变换成投影面平行线2. 将投影面的平行线变换为投影面的垂直线功用:一次换面后可用于求点与直线,两直线间的距离等。

点和直线§1-1投影知识1, 中心投影法1、平行投影法（正投影法斜投影法）§1-2点的投影一个形体是由多个侧面所围成，各侧面又相交于多条侧棱，各侧棱又相交于多各顶点，则只要把这些点的投影画出来，再连成线就可作出一个形体的投影。

所以，点是形体的最基本元素。

且点的投影规律是线, 面, 体的投影基础。

一, 点在三投影面体系中的投影1, 点的直角坐标及三面投影的关系”’到W面的距离’”到V面的距离’”到H面的距离2, 三投影面体系中点的投影规律（1）a’a在同一条投影连线上，垂直于X轴。

这两个投影都反映A点的X 坐标。

a’a⊥X轴（2）a’a”在同一条投影连线上，垂直于Z轴。

这两个投影都反映A点的Z 坐标。

a’a”⊥Z轴（3）点的水平投影到X轴的距离等于侧面投影到Z轴的距离。

这两个投影都反映A点的Y坐标。

”二, 两点的相对位置1、对于两个点在空间就有相对位置的问题了。

（1）对V面投影时，靠近V面的为后，远离V面的为前。

H, W面投影可反映出其前后关系。

（2）对H面投影时，靠近H面的为下，远离H面的为上。

V, W面投影可反映出其上下关系。

（3）对W面投影时，靠近W面的为右，远离W面的为左。

V, H面投影可反映出其左右关系。

三, 重影点当空间两点处于特别位置，即两点恰好在同一条投影线上，此时两点在同一投影面上的投影重合，这时称两点为该投影面的重影点。

四, 投影轴和投影面上点的投影小结：1, 作空间一个点的投影①利用坐标值②利用点到投影面的距离③利用两点间的相对位置。

2, 点的投影方向：自上向下, 自前向后, 自左向右3, 推断重影点的可见性：前遮后, 上遮下, 左遮右§1-2直线的投影一, 直线的投影图从几何学知道，直线是无限长的。

直线的空间位置可由线上随意两点的位置确定，即两点定一线，在次要作直线投影只要作两个点的投影即可。

二, 各类直线的投影特性1, 投影面平行线特点：平行某一投影面，倾斜其他投影面。

工程制图知识点总结6工程制图是工程设计中的重要环节，通过工程制图可以将设计方案转化为实际的工程图纸，方便施工人员按图施工。

在工程制图的过程中，需要掌握一定的知识和技巧，下面将对工程制图的知识点进行总结。

一、图形投影1. 图形投影的概念图形投影是指将三维物体的形状投影到二维平面上的过程。

根据物体与投影面的位置关系不同，可以分为正投影和斜投影。

2. 正投影正投影是指当物体与投影面垂直时的投影。

在正投影中，物体的真实大小与形状可以完全保持不变。

3. 斜投影斜投影是指当物体与投影面不垂直时的投影。

在斜投影中，物体在投影面上的大小和形状都会发生变化。

二、制图基本知识1. 制图基本要素制图基本要素包括图框、图幅、图例、标注、标尺等。

这些要素在工程制图中起到了非常重要的作用，可以明确图纸的范围和内容，便于理解和使用。

2. 图形符号和线型在工程制图中，图形符号和线型是非常重要的。

不同的符号代表不同的物体或零件，线型可以代表不同的轮廓或结构特征。

3. 投影方法在工程制图中，常用的投影方法包括正投影和斜投影。

掌握不同的投影方法对于理解和绘制工程图纸非常重要。

三、图纸标准和规范1. 图纸标准在工程制图中，需要遵循一定的图纸标准，包括图幅、图框、图例、标注等内容。

不同类型的工程需要遵循不同的图纸标准。

2. 规范要求在进行工程制图的过程中，需要符合相关的规范要求，包括符号标注、尺寸标注、注释说明等内容。

这些规范要求的遵循可以保证工程图纸的准确性和可读性。

四、尺寸标注和标准件1. 尺寸标注在工程图纸上，需要对零件的尺寸进行标注。

尺寸标注是工程设计中非常重要的环节，可以让施工人员明确零件的尺寸要求，保证工程的质量和准确性。

2. 标准件符号在工程制图中，标准件符号是非常重要的。

通过标准件符号可以清楚地表达出不同零件的特征和要求，方便施工人员的理解和使用。

五、工程制图软件1. CAD软件CAD是计算机辅助设计的缩写，是工程制图中常用的绘图软件。

工程制图主要知识点总结一、工程制图的概念和分类1. 概念：工程制图是将工程设计方案中的思想、构思、要素和计算结果用图形符号、线条、文字等形式准确地表达出来，以便于相关人员进行理解、传达和实施的一种技术手段。

2. 分类：工程制图可分为机械制图、土建制图、电气制图等多种类型，根据不同的制图目的和对象，可以进一步细分为总平面图、立面图、剖面图、工艺流程图、PID图等。

二、工程制图的基本知识1. 理论基础：工程制图的理论基础主要包括几何学、投影学、工程图学等。

其中，几何学是制图的基础，投影学是制图的核心，工程图学是制图的应用。

2. 制图工具：工程制图需要使用一系列工具，如绘图仪器（如直尺、圆规、量角器等）、书写工具（如铅笔、钢笔、三角板等）、作图辅助工具（如细线带、图钉、粘胶带等）等。

3. 制图规范：工程制图需要遵循相关的规范和标准，如国家标准、行业标准、企业标准等，以保证图纸的规范化、标准化和统一化。

4. 制图技术：包括手绘制图、CAD制图、CAM制图等多种技术手段，其中CAD制图是目前应用最广泛的一种。

三、工程制图的主要内容1. 制图对象：工程制图的对象主要包括工程构件、装置设备、工作过程、工艺流程、管线布置等。

2. 制图要素：工程制图的要素包括图形符号、尺寸标注、文字说明、图例、符号标记、图框标题等。

3. 制图内容：工程制图的内容包括平面图、立面图、剖面图、总平面图、流程图、详图、图样等，还包括相关的投影、尺寸、公差、视图比例等内容。

四、工程制图的应用领域和重要意义1. 应用领域：工程制图广泛应用于机械制造、建筑施工、电气工程、化工工艺、矿山勘探、交通运输、水利水电等众多领域。

2. 重要意义：工程制图是设计、制造和施工的重要环节，它是工程技术人员沟通交流、信息传递、产品表达、工作指导的重要工具，对于提高工程质量、降低成本、保障安全、促进发展具有重要意义。

五、发展趋势和应用前景1. 技术发展：随着CAD、CAM、CAE等数字化技术的发展和普及，工程制图的方式和手段正在发生深刻变革，数字化制图、三维制图等技术正逐渐成为主流。

工程制图的知识点总结一、工程制图的种类1、机械制图机械制图是应用于机械产品设计的图样，制图内容主要包括零部件图、总装图、工艺图和示意图等。

机械制图应包括三视图、断面图等工程图纸。

2、建筑制图建筑制图是应用于建筑设计的图样，包括平面图、立面图、剖面图、结构图等。

建筑制图要求尺寸准确，比例协调，能够清晰表达建筑的结构和外观。

3、电气制图电气制图是应用于电气产品设计的图样，包括电气布线图、电气接线图、电气原理图等。

电气制图要求符号规范、线路清晰，能够直观地表达电气设备的布置和连接关系。

4、管道制图管道制图是应用于管道设计的图样，包括管道布局图、管道连接图、管道剖面图等。

管道制图要求管道布局合理、连接清晰，能够符合工程的要求。

二、工程制图的规范1、图纸规格根据制图的内容和用途，图纸规格分为A0、A1、A2等大小，其中A0最大，A4最小。

图纸要求纸张整洁、平整，字体清晰，提高制图的质量和美观度。

2、比例尺比例尺是指图纸上的长度与实际长度之间的比值，常用的比例尺有1:1、1:2、1:5等。

比例尺要求选择合适，能够清晰表达设计内容。

3、标准符号不同类型的制图有不同的标准符号，如机械制图中的公差标识、建筑制图中的材料标识、电气制图中的电气符号等。

标准符号要求规范，便于理解和识别。

4、注释要求图纸中的注释要求内容准确、清晰，包括图纸的名称、制图日期、比例尺、设计单位和审定单位等信息，便于工程人员使用和管理。

5、符合工程规范和标准制图必须符合国家及相关行业的规范和标准，不得有误导性、不规范、不清晰的内容，以保证工程施工和使用的安全和效果。

三、工程制图的技术要求1、三视图三视图是指工程物体的俯视图、正视图和侧视图，能够全面、清晰地表达工程物体的外观和尺寸。

制图要求三视图统一，尺寸相符，比例准确。

2、断面图断面图是指工程物体在某一特定位置上的横截面图，能够表达工程物体的结构和内部尺寸。

制图要求断面图线条清晰，尺寸准确，符合设计要求。
