中考物理电学压轴-必刷题(含答案和详细解答步骤).

义务教育基础课程初中教学资料1．如图23所示电路,电源两端电压为12V 且保持不变,灯丝电阻也不变。

灯L 1与灯L 2电阻之比3:1:21=R R ,将开关S 、S 1闭合时,3R 消耗的功率为1W,电压表的示数为1U ，电路消耗的总功率为P 总;将开关S 、S 2闭合时,4R 消耗的功率为4W,电压表的示数为1U ',电路消耗的总功率为总P '。

112U U ='。

请你解决下面问题: （1）画出图23的等效电路图;（2）求灯L 1的电阻值;（3）求P 总与总P '之比。

解：（1）等效电路图如图所示 2分（2）当开关S 、S 1闭合时,如图所示三用电器串联323213)(R R R R UP ++= =1W ①13211R R R R UU ⋅++=②R 4R 3S 1图23S 2SL 2L 1当开关S 、S 2闭合时,如图所示两用电器串联42414)(R R R UP +==4W ③1141R R R UU ⋅+=' ④112U U ='⑤2分 将数值带入以上公式，可解得R 1=8Ω， 1分 R 2=24Ω，R 3=16Ω，R 4=16Ω（①②两式1分，③④两式1分，算出电阻R 1的值1分（3）当开关S 、S 1闭合时,电路消耗的总功率与开关S 、S 2闭合时电路消耗的总功率之比：总总P 'P = '22总总R U R U = 214824=ΩΩ 1分 2．小阳同学在科技月制作了一个多档位电热器模型。

为了分析接入电路的电阻对电热器的电功率的影响，他将电表接入电路中，其电路如图23所示，电源两端电压不变，R 1=30Ω。

当开关S 闭合，S 1、S 2 断开时，电压表示数为U 1，当S 、S 1、S 2都闭合时，电压表示数为U 2，已知U 1∶U 2=3∶8；两种状态时，R 2消耗的功率最大值P 大和最小值 P 小之比为4∶1；R 3的最小功率为0.9W 。

中考物理电学压轴-必刷题1、为了防止酒驾事故的出现，酒精测试仪已被广泛应用．交警使用的某型号酒精测试仪的工作原理如图所示．电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω．使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的为6V．（1）电压表的示数为6V时，电流表的示数为多少（2）电压表的示数为6V时，滑动变阻器R1的电阻值为多少（3）调零后，R1的电阻保持不变．某驾驶员对着酒精测试仪吹气10s，若电流表的示数达到，表明驾驶员酒驾，此时电压表的示数为多少解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）当酒精气体的浓度为0时，R2的电阻为60Ω，此时电压表的示数为6V，∵串联电路中各处的电流相等，∴根据欧姆定律可得，电流表的示数：I===；（2）∵串联电路中总电压等于各分电压之和，∴此时R1两端的电压：U1=U﹣U2=8V﹣6V=4V，∴R1===20Ω；（3）调零后，R1的电阻保持不变，此时变阻器两端的电压：U1′=I′R1=×20Ω=4V，∴电压表的示数：U2′=U﹣U1′=8V﹣4V=4V．答：（1）电压表的示数为6V时，电流表的示数为；（2）电压表的示数为6V时，滑动变阻器R1的电阻值为20Ω；（3）调零后，电流表的示数达到时电压表的示数为4V．2、如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω。

当断开开关S1和S2，闭合开关S3时，电流表的示数为；当断开开关S2，闭合开关S1、S3时，电流表的示数为。

求：（1）电阻R2的阻值。

（2）断开开关S1和S3，闭合开关S2时，加在电阻R1两端的电压。

解：（1）当S1和S2断开，S3闭合时，R2断路，I1=S2S1S3电源电压 U= I 1R 1 =×20Ω=10V 当S 2断开，S 1和S 3闭合时，R 1 和R 2并联 过R 2的电流：I 2= I - I 1=R 2=U/ I 2=10V/=25Ω（2）当S 1、S 3断开， S 2闭合时，R 1 和R 2串联，电流I = I 1= I 2=U/ (R 1 +R 2)=10/45（A)R 1的电压：U 1= I 1 R 1= U R 1/ (R 1 +R 2)=10V×20Ω/(20Ω+25Ω)=3、如图所示，变阻器R 2上标有“20Ω 1A ”的字样。

一、初中物理电路类问题1．如图新型落地扇有一个电源开关S 1，闭合S 1，电动机正常作，其内部还有个防倾倒开关S 2，S 2处于常闭状态，当落地扇倾斜时S 2能自动断开，使电动机停止工作，图中电路中符合这一功能的是A ．B ．C ．D ．【答案】C 【解析】 【详解】ABCD ．由题意可以得出，当开关S 1和S 2同时闭合时，电动机工作，当开关S 2断开时，电动机就停止工作，因此两开关应该为串联关系，故ABD 选项不符合题意，C 选项符合题意。

故选C 。

2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆ 【答案】ABD 【解析】 【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为:23U R I=故C 项错误；D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．如图所示，电源电压U 保持不变，滑动变阻器R 0的最大电阻是20Ω。

初中物理电学经典压轴题（含答案），电学没学好，打印出来
多练练！
初中物理的电学部分，无非就是电路知识、欧姆定律、焦耳定律、简单磁路，以及如何测量电阻之类的内容。

别看初中物理简单，但要学好也需费一番功夫才行。

初中阶段，物理的学习满打满算也就两年，因此，大多数的时候，我们接触到的知识都只是些比较浅显的知识，公式定理也都是最基础的，方便同学们去理解记忆。

在初三的时候，电学会跟大家见面，在学习电学时，遇到的第一关将决定了后续电学是否能够学的顺利，如果这一关过不去，那么后面会遇到更多困难，甚至直接导致中考失败！后患实在是无穷。

初中的物理，可能对于大家来说力学是一个难点，毕竟在这个知识点上面所花的时间最多，考试时其分数占比也很高。

相较而言电学所学的知识就稍微少点了，但也是初中学习的重点。

我们要做到在初中就把电学部分给吃透，才好在高中有一个好的基础去迎接更加高深的知识，因为在高中时期，电学部分是重中之重，由不得半点马虎。

为此，今天就给大家整理了一些初中物理电学经典压轴题(含答案)，电学没学好，打印出来多练练！。

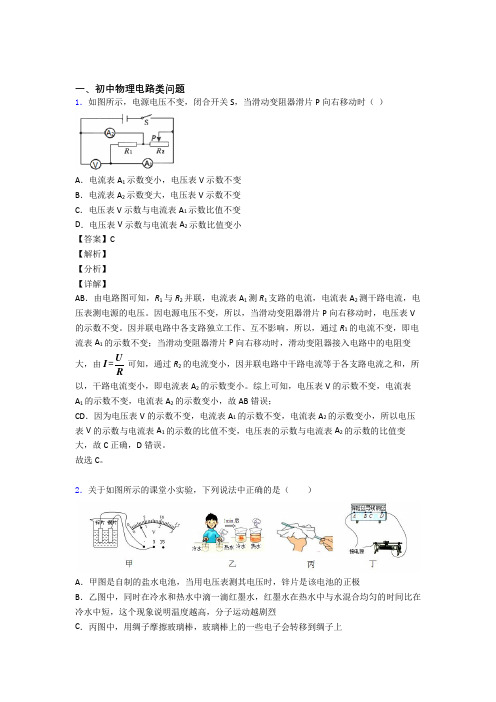

一、初中物理电路类问题1．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（）A．电流表A1示数变小，电压表V示数不变B．电流表A2示数变大，电压表V示数不变C．电压表V示数与电流表A1示数比值不变D．电压表V示数与电流表A2示数比值变小【答案】C【解析】【分析】【详解】AB．由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，电压表测电源的电压。

因电源电压不变，所以，当滑动变阻器滑片P向右移动时，电压表V 的示数不变。

因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，即电流表A1的示数不变；当滑动变阻器滑片P向右移动时，滑动变阻器接入电路中的电阻变大，由=UIR可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A2的示数变小。

综上可知，电压表V的示数不变，电流表A1的示数不变，电流表A2的示数变小，故AB错误；CD．因为电压表V的示数不变，电流表A1的示数不变，电流表A2的示数变小，所以电压表V的示数与电流表A1的示数的比值不变，电压表的示数与电流表A2的示数的比值变大，故C正确，D错误。

故选C。

2．关于如图所示的课堂小实验，下列说法中正确的是（）A．甲图是自制的盐水电池，当用电压表测其电压时，锌片是该电池的正极B．乙图中，同时在冷水和热水中滴一滴红墨水，红墨水在热水中与水混合均匀的时间比在冷水中短，这个现象说明温度越高，分子运动越剧烈C．丙图中，用绸子摩擦玻璃棒，玻璃棒上的一些电子会转移到绸子上D．丁图电路中，A，B两个接线柱间是一段保险丝，C，D两个接线柱间是一段铜丝，向右移动滑动变阻器的滑片，过一会儿发现铜丝先熔断【答案】BC【解析】【分析】本题考查电压表的连接、分子热运动、摩擦起电的实质及保险丝材料的特点。

【详解】A．由电压表的连接可知，电压表的正接线柱与电源的正极相连，图甲中，与电压表的正接线柱相连的是铜片，且电压表的指针正向偏转，故铜片是电池的正极，故A不正确；B．图乙中，热水的温度高，红墨水与水混合均匀的时间短，说明分子在热水中运动得快，故B正确；C．用绸子摩擦过的玻璃棒带正电，带正电的原因是玻璃棒失去电子，失去的电子转移绸子身上，故C正确；D．由图丁可知，保险丝和铜丝是串联连接的，则通过它们的电流相同，而保险丝的材料特点是电阻较大，熔点较低，根据Q=I2Rt得，通电相同时间，保险丝产生的热量比铜丝产生的热量大，所以先熔断的是保险丝，故D不正确。

一、初中物理电路类问题1．如图所示的电路中，电源两端电压为6V 并保持不变，定值电阻1R 的阻值为10Ω，滑动变阻器2R 标有“50Ω 0.5A ”字样，电压表量程为0～3V ，电流表量程为0～0.6A 。

当开关S 闭合，为保证电路安全，下列说法中正确的是A ．滑动变阻器的阻值变化范围是0Ω～50ΩB ．滑动变阻器的阻值变化范围是2Ω～50ΩC ．电流表的示数变化范围为0.1A ～0.6AD ．电压表的示数变化范围为1V ～3V【答案】D【解析】【分析】【详解】由题意知当电压表示数为3V 时，滑动变阻器的阻值最小，此时的电流最大，此时电流的大小为2113V =0.3A 10ΩU I I I R ==== 此时滑动变阻器的两端电压为 216V-3V=3V U U U =-=此时滑动变阻器的阻值为2223V =10Ω0.3AU R I == 当滑动变阻器的阻值250ΩR =时，电流最小，电压表的示数最小，此时电流的大小为126V ==0.1A +10Ω+50ΩU U I R R R == 电压表的示数为 110.1A 10Ω=1V U I R ==⨯所以滑动变阻器的阻值变化范围是10Ω～50Ω，电流表的示数变化范围为0.1A ～0.3A ，电压表的示数变化范围为1V ～3V ，故选D 。

2．如图（a ）所示的电路中，当开关S 闭合后，电路中通过的电流是0.1 A ，电压表V 1和V 2的示数如图（b ）所示，则灯L 1、L 2两端的电压可能是A．0.9 V，3.6 V B．0.9 V，0 VC．4.5 V，0 V D．4.5 V，4.5 V【答案】ABC【解析】【详解】由电路图可知，两灯泡串联，电压表V2测电源的电压，V1测灯L1两端的电压。

电路可能会存在以下几种情况：(1)若电路正常时：因串联电路中总电压等于各分电压之和，且V2偏转的角度等于V1偏转的角度，所以，电压表V2选择的量程为0～15V，分度值为0.5V，电源的电压U=4.5V；电压表V1选择的量程为0～3V，分度值为0.1V，灯泡L1两端的电压U1=0.9V；则灯泡L2两端的电压为：U2=U-U1=4.5V-0.9V=3.6V；(2)若L1短路，V1偏转的角度为零，图中没有这种情况；(3)若L2短路，则L2的电压为零，V1和V2测L1的电压，也就是电源电压，即示数相同，若都是大量程，即都是4.5V，若都是小量程，即都是0.9V；即则灯L1、L2两端的电压可能是4.5V、0；或0.9V、0；(4)若L1断路，V1和V2测电源电压，即示数相同，若都是大量程，即都是4.5V，若都是小量程，即都是0.9V，但电路中无电流，不符合题意；(5)若L2断路，V1不能和电源相连，故示数为零；V2测电源电压，若是大量程，即是4.5V，若是小量程，即是0.9V，但电路中无电流，不符合题意；故选ABC3．几位同学学习了欧姆定律后，根据I=UR，导出了R=UI．于是他们提出了以下几种看法，你认为正确的是A．导体电阻的大小跟通过导体中的电流成反比B．导体电阻的大小跟加在导体两端的电压成正比C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D．导体两端不加电压时，导体的电阻为零【答案】C【解析】【详解】导体的电阻是本身的属性，与导体的材料，长度，横截面积有关；并不随电流、电压的改变而改变，两端不加电压时，导体的电阻也不会为零．所以A，B，D错误，C正确．故选C．4．如实物图所示，以下判断正确的是( )A．灯L1与灯L2并联，电压表测灯L1两端的电压B．灯L1与灯L2并联，电压表测灯L2两端的电压C．灯L1与灯L2串联，电压表测灯L1两端的电压D．灯L1与灯L2串联，电压表测灯L2两端的电压【答案】C【解析】【分析】【详解】由实物图可知,电流从正极出发经开关、电流表、灯泡L2、L1回负极,电压表并联在L1两端，则灯L1与灯L2串联，电压表与灯L1并联，所以电压表测灯L1两端的电压，故C正确，ABD错误．故选C.5．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是（）A．R1短路B．R1断路C．R2短路D．R2断路【答案】C【解析】【分析】判断电路故障问题，是中考题中常见的题型，在不能直接确定故障原因时，将选项逐一代入题干，检查是否符合题意。

一、初中物理电路类问题1．小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡），台灯开关和灯泡用S2、L2表示，当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（）A．B．C．D．【答案】D【解析】【分析】【详解】A．由图可知，该电路为串联电路，只有两个开关都闭合时，灯泡L1和L2都发光，断开其中任意一个开关，都不发光，故A不符合题意；B．由图可知，只闭合开关S2，灯泡L2亮，故B不符合题意；C．由图可知，当灯泡L1损坏时，整个电路是断开的，灯L2不会发光，故C不符合题意；D．由图可知，该电路为并联电路，只闭合S2时，电路中无电流，台灯不发光；当闭合S1时，指示灯发光，再闭合S2时，电路是通路，台灯发光；根据并联电路的特点可知，各支路互不影响，指示灯损坏，S1和S2时都闭合，台灯也能发光，故D符合题意。

故选D。

2．关于如图所示电路的判断，正确的是（）A ．只闭合开关1S 时，灯泡1L 、3L 并联B ．只闭合开关2S 时，灯泡2L 、3L 并联C ．只闭合开关2S 、3S 时，灯泡2L 、3L 串联D ．闭合所有开关时灯泡1L 、2L 并联，3L 短路【答案】D【解析】【分析】【详解】A ．从图中可以看到，只闭合开关1S 时，电流从电源正极流出，流过灯泡3L ，流过开关1S ，再流过灯泡1L ，最后回负极，这时灯泡1L 、3L 是串联的，A 错误；B ．从图中可以看到，只闭合开关2S 时，电流从电源正极流出，流过灯泡3L ，流过开关2S ，再流过灯泡2L ，最后回负极，这时灯泡2L 、3L 是串联的，B 错误；C ．从图中可以看到，只闭合开关2S 、3S 时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，接着电流不会流过开关2S ，因为开关1S 是断开的，电流会流过灯泡2L ，最后回负极，这情况下只有灯泡2L 接在电路中，C 错误；D ．从图中可以看到，闭合所有开关时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，然后分为两部分电流，一部分电流往上流，流过开关2S 、1S 、灯泡1L ，最后回负极，另一部分电流流过灯泡2L ，最后回负极，由上述可知，灯泡1L 、2L 并联，3L 被短路了，D 正确。

电学压轴题3 如图31所示，电源两端的电压保持不变，滑动变阻器的最大电阻R ab =12Ω，当开关S 1闭合，S 2断开，滑片P 滑到b 端时，电压表的示数为U 1，灯L 消耗的功率是其额定功率的91；当开关S 1、S 2同时闭合，滑片P 滑到a 端时，电流表的示数为2A ，此时电阻R 0的电功率为12W ，电压表的示数为U 2，且U 2∶U 1=2∶1，求：（1）当开关S1、S2同时闭合，滑片P 滑到a 端时，电压表的示数；（2）灯L 的额定功率．＜答案＞3.（1）当开关S 1闭合，S 2断开，滑片P 滑到b 端时，等效电路如图甲所示，当开关S 1、S 2同时闭合，滑片P 滑到a 端时，等效电路如图乙所示，根据题意，由图甲可得，)(1L ab abR R R U U +=① 由图乙可得，)(222abR R U I U P -= ② 将①②联立，且将U 2∶U 1=2∶1，R ab =12Ω，I =2A ，P R 2=12W 代入，解得U = U 2=12VSSR LRPR L =12Ω（2）当开关S 1闭合，S 2断开，滑片P 滑到b 端时，灯L 消耗的功率P L /=91P L ，则I L /=31I L ，I L =3 I L /=3×Lab R R U+=1.5A ，P L =I 2 R L =27W4 如图24所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R ３。

将滑动变阻器的滑片P 置于A 端，只闭合开关S1时，电压表V1的示数为U1，电压表V2的示数为U2；将滑动变阻器的滑片P 置于B 端，仍只闭合开关S1时，电压表V1的示数为U1′，电压表V2的示数为U2′，R1消耗的电功率为0.72W 。

已知U1：U1′= 4：7，U2：U2′= 2：1，R2=12? 。

（1）求R1的阻值；（2）当滑动变阻器的滑片P 置于B 端时，闭合开关S1、S2、S3，通 过计算说明电流表能否使用0-3A 这一量程进行测量。

电学压轴题3 如图31所示，电源两端的电压保持不变，滑动变阻器的最大电阻R ab =12Ω，当开关S 1闭合，S 2断开，滑片P 滑到b 端时，电压表的示数为U 1，灯L 消耗的功率是其额定功率的91；当开关S 1、S 2同时闭合，滑片P 滑到a 端时，电流表的示数为2A ，此时电阻R 0的电功率为12W ，电压表的示数为U 2，且U 2∶U 1=2∶1，求：（1）当开关S1、S2同时闭合，滑片P 滑到a 端时，电压表的示数； （2）灯L 的额定功率．4 如图24所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R ３。

将滑动变阻器的滑片P 置于A 端，只闭合开关S1时，电压表V1的示数为U1，电压表V2的示数为U2；将滑动变阻器的滑片P 置于B 端，仍只闭合开关S1时，电压表V1的示数为U1′，电压表V2的示数为U2′，R1消耗的电功率为0.72W 。

已知U1：U1′= 4：7，U2：U2′= 2：1，R2=12 。

（1）求R1的阻值；（2）当滑动变阻器的滑片P 置于B 端时，闭合开关S1、S2、S3，通 过计算说明电流表能否使用0-3A 这一量程进行测量。

a b AS 2 图31 S 1 R 0LRP5 如图30所示电路电源两端电压保持不变，灯L标有“6V 6W”字样。

只断开开关S1时，电压表的示数为U；只闭合S1时，电流表的示数为I；开关全断开时，电压表的示数为U '，电流表的示数为I '，灯L的实际功率为1.5W。

已知U∶U '＝7∶5，I∶I '＝2∶1。

不考虑灯丝电阻RL的变化。

求：定值电阻R2的电阻值和电路消耗的最大功率。

6 如图24所示电路，灯L1和L2分别标有“6V 0.2A”和“2V 0.2A ”。

电源电压及灯丝电阻保持不变。

当开关S1、S2、S3闭合，S4打开时，灯L1恰能正常发光。

当开关S1、S2、S4闭合，S3打开，滑动变阻器的滑片P位于a点时，灯L1也能正常发光；滑动变阻器的滑片P位于b点时，灯L1的功率是额定功率的1/4；当开关S1、S3闭合，S2、S4打开时，灯L1的功率是额定功率的16/25。

一、初中物理电路类问题1．如图所示，电源电压不变，1R 、2R 为定值电阻，R 为滑动变阻器，a 、b 是电流表或电压表，当只闭合开关S 、S 1时，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，a 的示数不变，b 的示数有变化。
