YJ89A1.5MW空空冷却双馈风力发电机
产品型号: YJ89A
产品简介:
YJ89A 1.5MW空空冷却双馈风力发电机
产品详细介绍:
YJ89A 该电机专为东方汽轮机厂1500kW变速风力发电机组配套，电机安装在风机机舱内，由叶轮、增速箱通过联轴器驱动作为发电机，转子由变频器控制，向电网馈电。
该电机结构新颖、低耗高效、安全可靠、性能达到国外同类型电机水平。
主要应用的新技术：
l 定、转子径向通风结构
l 绕线式转子结构
l 高可靠性的H级绝缘结构
电机型号 YJ89A
中心高 500mm
额定功率： 1560kW
极数： 4
额定电压： 690V
额定电流： 1088 A
额定转速： 1800转/分
功率因数： 从cos= 0.9电感型到cos= 0.9电容型
频率： 50Hz
相数： 3相
效率： 96.5％
绕组温升： ≤ 105K
定子绕组： 三角形
转子绕组： 星形
冷却方式： 空空冷却
结构形式： IM B3
环境温度： -30℃～+40℃
防护等级： IP54
工作制： S1（连续） 重量 6600kg。
旋转电机成型定子绕组绝缘结构的探讨发布时间：2021-07-01T16:06:12.650Z 来源：《科学与技术》2021年7期作者：段勇伟杨棯斐薛建利李弓[导读] 额定容量从1KW—2000MW的电机，在一般情况下多采用：散嵌定子绕组（多适用于容量在几百千瓦的电机上）段勇伟杨棯斐薛建利李弓中车永济电机有限公司山西永济 044500摘要：额定容量从1KW—2000MW的电机，在一般情况下多采用：散嵌定子绕组（多适用于容量在几百千瓦的电机上）、采用多匝线圈的成型定子绕组（多适用于大型电动机上）和采用罗贝尔换位线棒的成型定子绕组（多适用于容量在50—100MW·A的发电机上）三种形式，轨道交通牵引电机以采用多匝线圈的成型定子绕组为主。
而根据数据统计大约有37%的牵引电机失效是由绝缘故障造成的，电机的绝缘故障会直接影响其运行的安全性、可靠性和使用寿命，因此，为使轨道交通牵引电机运行可靠，保障国家铁路网通行正常，牵引电机绝缘结构的绝缘性能探究至关重要。
本研究对牵引电机绝缘结构各部分进行探讨，着重以影响牵引电机运行的主要因素—主绝缘进行分析，力求降低轨道交通牵引电机在运行过程中因主绝缘故障等原因导致的故障发生率。
关键词：牵引电机；绝缘结构；股线绝缘；匝绝缘；主绝缘1 绝缘结构的基本部件定子绕组的绝缘结构由：股（或分裂导线）绝缘、匝绝缘、主（或对地）绝缘三种不同的基本部件组成。
这些部件的特性各不相同，它们组合在一起后要求不能发生电机短路的故障，保证定子导体上因损耗等原因生成的热量（I2R）可以传送到电机的散热装置上。
1.1股线绝缘成型线圈（或线棒）中的每一导体都是由多支股线所组成的，这种设计的原因可以从机械、电气两方面进行说明。
在机械方面：大型电机的线圈（或线棒）需要承载较大的电流，因为在导体的横截面积足够大的情况下才能获得更大的截流容量，所以线圈（或线棒）就需具备较大横截面积的要求，而结合生产实际，大截面积的单个导体难以弯曲成线圈（或线棒）所需要的形状，采用线圈成形设备由较小的股线导体所组成的大导体，与单根导体相比更易弯曲形成所要求的形状。
中国北车集团永济电机厂
佚名
【期刊名称】《品质》
【年(卷),期】2005(000)008
【摘要】中国北车集团永济电机厂始建于1969年，是研制生产各型铁路内燃、
电力机车、城市轨道车辆和油田钻机、矿山、冶金、风力发电等领域使用的电机、电控装置和电力电子半导体器件的专业化大型一档企业。
占地面积143万平方米，【总页数】1页(P77)
【正文语种】中文
【中图分类】U239.5
【相关文献】
1.知识产权制度打造行业火车头——中国北车集团永济电机厂专利工作纪实 [J],
刘金燕;王允文;张兵旗
2.消化吸收再创新提升核心竞争力--记国际化进程中的中国北车集团永济电机厂[J], 马钰;陈建强
3.岗责:一本读不完的书--对中国北车集团永济电机厂"岗责管理"互动访谈 [J], 《管理科学文摘》采访团
4.消化吸收再创新提升核心竞争力——记国际化进程中的中国北车集团永济电机厂 [J], 马钰;陈建强;
5.中国北车集团永济电机厂亮相德国轨道交通技术展览会 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

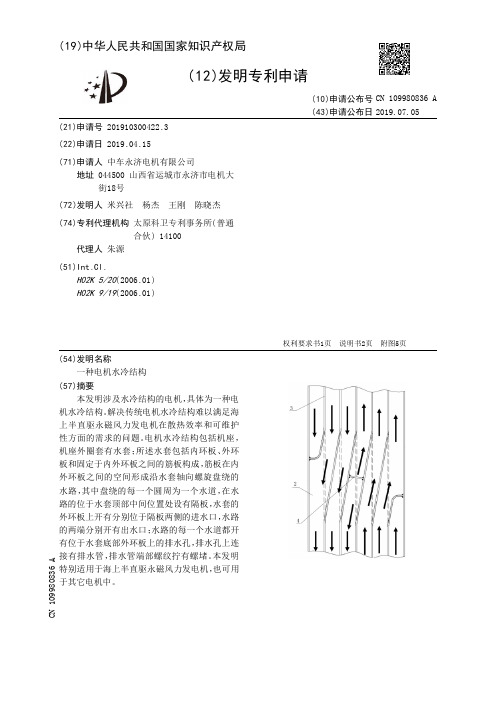

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910300422.3(22)申请日 2019.04.15(71)申请人 中车永济电机有限公司地址 044500 山西省运城市永济市电机大街18号(72)发明人 米兴社 杨杰 王刚 陈晓杰 (74)专利代理机构 太原科卫专利事务所(普通合伙) 14100代理人 朱源(51)Int.Cl.H02K 5/20(2006.01)H02K 9/19(2006.01)(54)发明名称一种电机水冷结构(57)摘要本发明涉及水冷结构的电机，具体为一种电机水冷结构。
