2023REPORTING 思科路由器配置笔记与交换机模拟器教程•路由器与交换机基础•思科路由器配置详解•思科交换机配置详解•思科模拟器使用方法•故障排查与网络优化•总结与展望目录20232023REPORTINGPART01路由器与交换机基础路由器与交换机简介路由器一种网络设备，用于连接不同网络，实现网络间的数据传输和路由选择。
交换机一种网络设备，用于在同一网络内部进行数据传输，实现设备间的快速通信。
网络拓扑结构与设备连接网络拓扑结构描述网络中设备连接方式的模型，常见的有星型、树型、环型和网状型等。
设备连接通过网络线缆将路由器、交换机、计算机等设备连接起来，形成一个可通信的网络。
IP地址与子网掩码IP地址用于唯一标识网络中的设备，由32位二进制数组成，分为网络地址和主机地址两部分。
子网掩码用于划分IP地址中的网络地址和主机地址，通过与IP地址进行按位与运算得到网络地址。
A BC D路由器与交换机的基本配置路由器基本配置包括设置路由器的主机名、密码、接口IP 地址、路由协议等。
配置文件备份与恢复对路由器和交换机的配置文件进行备份，以便在设备出现问题时可以快速恢复配置。
交换机基本配置包括设置交换机的主机名、密码、VLAN 、端口速率、双工模式等。
远程管理与故障排除通过远程登录到路由器和交换机进行管理和故障排除，提高网络维护效率。
2023REPORTINGPART02思科路由器配置详解进入接口配置模式使用`interface`命令进入特定接口的配置模式，如`interface FastEthernet 0/0`。
启用接口使用`no shutdown`命令启用接口，使其能够正常工作。
配置IP地址在接口配置模式下，使用`ip address`命令为接口配置IP地址和子网掩码，如`ip address 192.168.1.1 255.255.255.0`。
配置接口带宽和延迟可以使用`bandwidth`和`delay`命令来配置接口的带宽和延迟参数，以优化网络性能。
网络设备模拟器Packet Tracer教程第一章认识Packet Tracer软件Packet Tracer介绍●Packet Tracer是Cisco公司针对CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件。
●Packer Tracer模拟器软件比Boson功能强大，比Dynamips操作简单，非常适合网络设备初学者使用。
学习任务1、安装Packer Tracer；2、利用一台型号为2960的交换机将2pc机互连组建一个小型局域网；3、分别设置pc机的ip地址；4、验证pc机间可以互通。
实验设备Switch_2960 1台；PC 2台；直连线PC1IP：192.168.1.2Submask：255.255.255.0Gateway：192.168.1.1PC2IP：192.168.1.3Submask：255.255.255.0Gateway：192.168.1.1PC1 ping PC2 ReplyPC2 ping PC1 ReplyPC2 ping Gateway Timeout实验背景●某公司新进一批交换机，在投入网络以后要进行初始配置与管理，你作为网络管理员，对交换机进行基本的配置与管理。
技术原理●交换机的管理方式基本分为两种：带内管理和带外管理。
●通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。
●通过Telnet、拨号等方式属于带内管理。
●交换机的命令行操作模式主要包括：●用户模式Switch>●特权模式Switch#●全局配置模式Switch(config)#●端口模式Switch(config-if)#实验步骤：●新建Packet Tracer拓扑图●了解交换机命令行●进入特权模式(en)●进入全局配置模式(conf t)●进入交换机端口视图模式(int f0/1)●返回到上级模式(exit)●从全局以下模式返回到特权模式(end)●帮助信息(如? 、co?、copy?)●命令简写(如conf t)●命令自动补全(Tab)●快捷键(ctrl+c中断测试,ctrl+z退回到特权视图)●Reload重启。

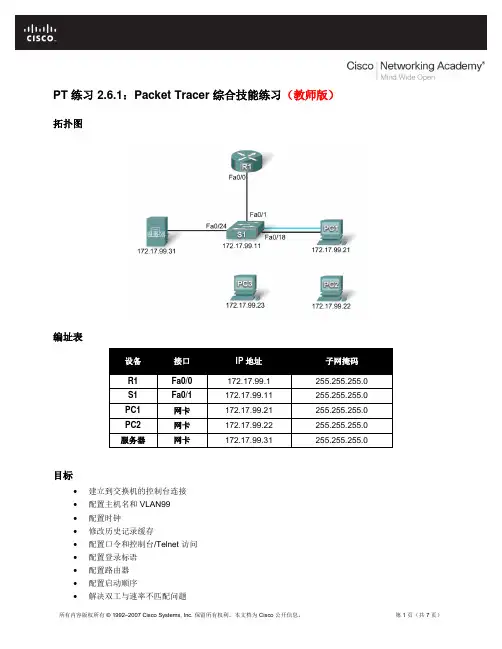

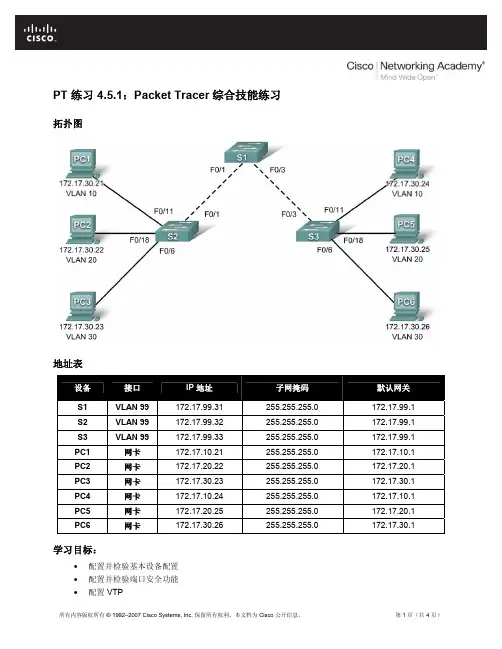

PT 练习 2.6.1：Packet Tracer 综合技能练习（教师版）拓扑图编址表设备接口IP 地址子网掩码R1 Fa0/0 172.17.99.1 255.255.255.0S1 Fa0/1 172.17.99.11 255.255.255.0PC1 网卡172.17.99.21 255.255.255.0PC2 网卡172.17.99.22 255.255.255.0服务器网卡172.17.99.31 255.255.255.0目标•建立到交换机的控制台连接•配置主机名和 VLAN99•配置时钟•修改历史记录缓存•配置口令和控制台/Telnet 访问•配置登录标语•配置路由器•配置启动顺序•解决双工与速率不匹配问题•管理 MAC 地址表•配置端口安全性•保护未使用端口的安全•管理交换机配置文件简介在本 Packet Tracer 综合技能练习中，您将配置基本交换机管理，包括通用维护命令、口令和端口安全性。
本练习旨在让您复习以前掌握的技能。
任务 1：建立到交换机的控制台连接步骤 1：将控制台电缆连接到 S1。
本练习禁用了对 S1 Config（配置）选项卡和 CLI 选项卡的直接访问。
您必须通过 PC1 建立控制台会话。
用控制台电缆将 PC1 与 S1 相连。
步骤 2：建立终端会话。
从 PC1 打开一个终端窗口，并使用默认终端配置。
现在您应能访问 S1 的 CLI。
步骤 3：检查结果。
完成百分比应当为 6%。
如果不是，请单击Check Results（检查结果），查看哪些需要的组件尚未完成。
任务 2：配置主机名和 VLAN 99步骤 1：将交换机主机名配置为 S1。
步骤 2：配置端口 Fa0/1 和接口 VLAN 99。
将 VLAN 99 分配给 FastEthernet 0/1，并将模式设置为 access 模式。
下一章将进一步讨论这些命令。
S1(config)#interface fastethernet 0/1S1(config-if)#switchport access vlan 99S1(config-if)#switchport mode access使用 VLAN 99 在 S1 上配置 IP 连通性。
PT 实验(九) 路由器RIP动态路由配置一、实验目标●掌握RIP协议的配置方法；●掌握查看通过动态路由协议RIP学习产生的路由；●熟悉广域网线缆的连接方式；二、实验背景假设校园网通过一台三层交换机连到校园网出口路由器上，路由器再和校园外的另一台路由器连接。
现要做适当配置，实现校园网内部主机与校园网外部主机之间的相互通信。
为了简化网管的管理维护工作，学校决定采用RIP V2协议实现互通。
三、技术原理RIP（Routing Information Protocols），路由信息协议，是应用较早、使用较普通的IGP内部网关协议，适用于小型同类网络，是距离矢量协议；RIP协议以跳数衡量路径开销，RIP协议里规定最大跳数为15；RIP协议有两个版本：RIPv1和RIPv2，RIPv1属于有类路由协议，不支持VLSM，以广播形式进行路由信息的更新，更新周期为30秒；RIPv2属于无类路由协议，支持VLSM，以组播形式进行路由更新。
四、实验步骤实验拓扑1、在三层交换机上划分VLAN10和VLAN20，其中VLAN10用于连接校园网主机，VLAN20用于连接R1；2、路由器之间通过V.35电缆通过串口连接，DCE端连接在R1上，配置其时间频率为64000；3、主机和交换机通过直连线连接，主机与路由器通过交叉线连接；4、在S3560上配置RIPv2路由协议；5、在路由器R1、R2上配置RIPv2路由协议；6、将PC1、PC2主机默认网关分别设置为与直连网络设备接口IP地址；7、验证PC1、PC2主机之间可以互相通信；S3560:Switch>Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname S3560S3560(config)#vlan 10S3560(config-vlan)#exitS3560(config)#vlan 20S3560(config-vlan)#exitS3560(config)#interface fa0/10S3560(config-if)#switchport access vlan 10S3560(config-if)#exitS3560(config)#interface fa0/20S3560(config-if)#switchport access vlan 20S3560(config-if)#exitS3560(config)#interface vlan 10%LINK-5-CHANGED: Interface Vlan10, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to up S3560(config-if)#ip address 192.168.1.1 255.255.255.0S3560(config-if)#exitS3560(config)#interface vlan 20%LINK-5-CHANGED: Interface Vlan20, changed state to upS3560(config-if)#ip address 192.168.3.1 255.255.255.0S3560(config-if)#exitS3560#%SYS-5-CONFIG_I: Configured from console by consoleS3560#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.1.0/24 is directly connected, Vlan10S3560(config)#router rip //配置rip路由协议S3560(config-router)#network 192.168.1.0S3560(config-router)#network 192.168.3.0S3560(config-router)#version 2S3560(config-router)#endS3560#%LINK-5-CHANGED: Interface FastEthernet0/20, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/20, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan20, changed state to up //当配置好所有RIPv2后，再查看路由信息S3560#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.1.0/24 is directly connected, Vlan10R 192.168.2.0/24 [120/2] via 192.168.3.2, 00:00:01, Vlan20C 192.168.3.0/24 is directly connected, Vlan20R 192.168.4.0/24 [120/1] via 192.168.3.2, 00:00:01, Vlan20S3560#R1:Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname R1R1(config)#interface fa0/0R1(config-if)#ip address 192.168.3.2 255.255.255.0R1(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up R1(config-if)#exitR1(config)#interface serial 0/0R1(config-if)#ip address 192.168.4.1 255.255.255.0R1(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0, changed state to downR1(config-if)#clock rate 64000R1(config-if)#exitR1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setR 192.168.1.0/24 [120/1] via 192.168.3.1, 00:00:15, FastEthernet0/0C 192.168.3.0/24 is directly connected, FastEthernet0/0R1(config)#router rip //配置rip路由协议R1(config-router)#network 192.168.3.0R1(config-router)#network 192.168.4.0R1(config-router)#version 2R1(config-router)#end%SYS-5-CONFIG_I: Configured from console by console%LINK-5-CHANGED: Interface Serial0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0, changed state to up //当配置好所有RIPv2后，再查看路由信息R1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setR 192.168.1.0/24 [120/1] via 192.168.3.1, 00:00:19, FastEthernet0/0R 192.168.2.0/24 [120/1] via 192.168.4.2, 00:00:11, Serial0/0C 192.168.3.0/24 is directly connected, FastEthernet0/0C 192.168.4.0/24 is directly connected, Serial0/0R1#R2:Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname R2R2(config)#interface fa0/0R2(config-if)#ip address 192.168.2.1 255.255.255.0R2(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up R2(config-if)#exitR2(config)#interface Serial 0/0R2(config-if)#ip address 192.168.4.2 255.255.255.0R2(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0, changed state to upR2(config-if)#exitR2(config)#end%SYS-5-CONFIG_I: Configured from console by consoleR2#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.2.0/24 is directly connected, FastEthernet0/0C 192.168.4.0/24 is directly connected, Serial0/0R2#conf tEnter configuration commands, one per line. End with CNTL/Z.R2(config)#router ripR2(config-router)#network 192.168.2.0R2(config-router)#network 192.168.4.0R2(config-router)#version 2R2(config-router)#end%SYS-5-CONFIG_I: Configured from console by console//当配置好所有RIPv2后，再查看路由信息R2#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setR 192.168.1.0/24 [120/2] via 192.168.4.1, 00:00:00, Serial0/0C 192.168.2.0/24 is directly connected, FastEthernet0/0R 192.168.3.0/24 [120/1] via 192.168.4.1, 00:00:00, Serial0/0C 192.168.4.0/24 is directly connected, Serial0/0R2#五、测试Packet Tracer PC Command Line 1.0PC>ipconfigIP Address......................: 192.168.2.2Subnet Mask.....................: 255.255.255.0Default Gateway.................: 192.168.2.1PC>ping 192.168.1.2Pinging 192.168.1.2 with 32 bytes of data:Request timed out.Request timed out.Reply from 192.168.1.2: bytes=32 time=16ms TTL=125Reply from 192.168.1.2: bytes=32 time=17ms TTL=125Ping statistics for 192.168.1.2:Packets: Sent = 4, Received = 2, Lost = 2 (50% loss), Approximate round trip times in milli-seconds:Minimum = 16ms, Maximum = 17ms, Average = 16ms PC>ping 192.168.1.2Pinging 192.168.1.2 with 32 bytes of data:Reply from 192.168.1.2: bytes=32 time=19ms TTL=125Reply from 192.168.1.2: bytes=32 time=16ms TTL=125Reply from 192.168.1.2: bytes=32 time=13ms TTL=125Reply from 192.168.1.2: bytes=32 time=15ms TTL=125Ping statistics for 192.168.1.2:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:Minimum = 13ms, Maximum = 19ms, Average = 15ms PC>。

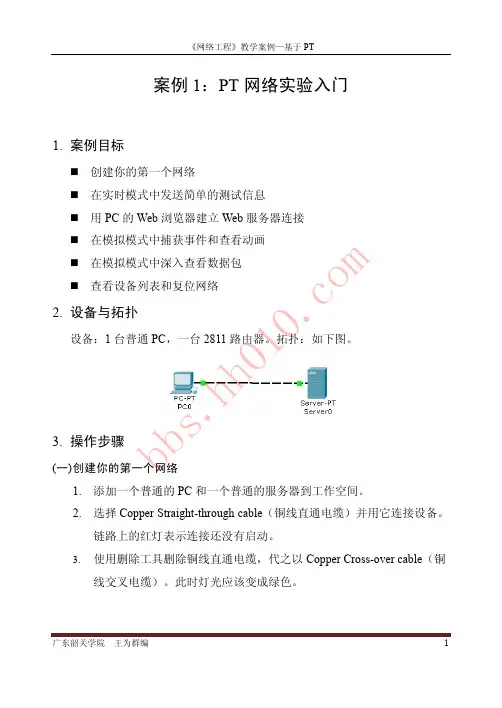

Packet Tracer入门【背景知识】一、认识Packet TracerPacket Tracer是与新版CCNA Discovery和CCNA Exploration并行发布的一个网络模拟器。
PT提供可视化、可交互的用户图形界面，来模拟各种网络设备及其网络处理过程，使得实验更直观、更灵活、更方便。
PT提供两个工作区：逻辑工作区（Logical）与物理工作区（Physical）。
⏹逻辑工作区：主要工作区，在该区域里面完成网络设备的逻辑连接及配置。
⏹物理工作区：该区域提供了办公地点（城市、办公室、工作间等）和设备的直观图，可以对它们进行相应配置。
左上角可以切换这两个工作区域。
PT提供两种工作模式：实时模式（Real-time）与模拟模式（simulation）。
⏹实时模式：默认模式。
提供实时的设备配置和Cisco IOS CLI（Command LineInterface）模拟。
⏹模拟模式：Simulation模式用于模拟数据包的产生、传递和接收过程，可逐步查看。
右下角可以切换这两种模式。
二、界面操作简介1.计算机操作点击图标选择，按住拖到空白处或者，单击出现后，在空白处点击均可。
2.路由器操作操作方法同上。
3.交换机操作操作方法同上。
4.连线操作选择，根据拓扑图连接相应的连线。
5.删除操作选择按钮，取消按键盘ESC键。
具体操作如下：1、连线：选择，单击计算机，选择“FastEthernet *”，连接交换机选择“FastEthernet *”，注意，可以任意选择任意端口，但要记得哪根线连接哪台计算机。
交换机和路由器的连线同上。
当鼠标停留在交换机几秒时，显示如图：其中：Link处于Up状态时表示已连接上。
Down表示未连接，可以点击交换机，选择菜单栏中的“config”，然后在左边的菜单栏中，选择中相应的端口，点击PortStatus端口状态“On”将其打开。
路由器设置方法同上。
2.计算机常用命令操作单击计算机，选择菜单栏中“Desktop”，：点击IPconfiguration，设置IP地址，子网掩码等。
网络设备模拟器Packet Tracer教程第一章认识Packet Tracer软件 (2)第二章交换机的基本配置与管理 (3)第三章交换机的端口配置与管理 (5)第四章交换机的Telnet远程登陆配置 (7)第五章交换机的端口聚合配置 (9)第六章交换机划分Vlan配置 (12)第七章三层交换机基本配置 (15)第八章利用三层交换机实现VLAN间路由 (17)第九章快速生成树配置 (20)第十章路由器的基本配置 (23)第十一章路由器单臂路由配置 (25)第十二章路由器静态路由配置 (27)第十三章路由器RIP动态路由配置 (30)第十四章路由器OSPF动态路由配置 (33)第十五章路由器综合路由配置 (36)第十六章标准IP访问控制列表配置 (40)第十七章扩展IP访问控制列表配置 (43)第十八章网络地址转换NA T配置 (46)第十九章网络端口地址转换NAPT配置 (49)第二十章交换机端口安全 (52)第一章认识Packet Tracer软件Packet Tracher介绍●Packet Tracer是Cisco公司针对CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件。
●Packer Tracer模拟器软件比Boson功能强大，比Dynamips操作简单，非常适合网络设备初学者使用。
学习任务1、安装Packer Tracer；2、利用一台型号为2960的交换机将2pc机互连组建一个小型局域网；3、分别设置pc机的ip地址(相同网段)；4、验证pc机间可以互通。
实验设备Switch_2960 1台；PC 2台；直连线PC1IP：192.168.1.2Submask：255.255.255.0Gateway：192.168.1.1PC2IP：192.168.1.3Submask：255.255.255.0Gateway：192.168.1.1PC1 ping PC2 ReplyPC2 ping PC1 ReplyPC2 ping Gateway Timeout第二章交换机的基本配置与管理实验目标●掌握交换机基本信息的配置管理。
PT实验(一) 交换机的基本配置与管理一、实验目标掌握交换机基本信息的配置与管理二、技术原理交换机的管理方式基本分为两种：带内管理和带外管理。
通过交换机的Console端口管理交换机属于带外管理：这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。
通过远程Telnet、拨号等方式属于带内管理。
三、交换机的命令行操作模式主要包括：用户模式Switch>特权模式Switch#全局配置模式Switch(config)#端口模式Switch(config-if)#四、实验步骤1、实验拓扑2、交换机基本配置命令a. 进入特权模式Switch>enable//en=enableSwitch#b. 进入全局配置模式Switch#configure terminal//conf t=configure terminalEnter configuration commands, one per line. End with CNTL/Z.c. 进入交换机端口视图模式Switch(config)#interface fastEthernet 0/1//int f0/1=interface fastEthernet 0/1Switch(config-if)#d. 配置交换机端口速度Switch(config-if)#speed ?10 Force 10 Mbps operation100 Force 100 Mbps operationauto Enable AUTO speed configurationSwitch(config-if)#speed 100e. 配置交换机端口双工模式Switch(config-if)#duplex ?auto Enable AUTO duplex configurationfull Force full duplex operationhalf Force half-duplex operationSwitch(config-if)#duplex fullf. 退回到上一级模式Switch(config-if)#exitSwitch(config)#g. 直接退回到特权模式Switch(config-if)#endSwitch#%SYS-5-CONFIG_I: Configured from console by consoleSwitch#h. 查看交换机版本信息Switch#show versionCisco IOS Software, C2960 Software (C2960-LANBASE-M), Version 12.2(25)FX, RELEASE SOFTWARE (fc1)Copyright (c) 1986-2005 by Cisco Systems, Inc.Compiled Wed 12-Oct-05 22:05 by pt_teamROM: C2960 Boot Loader (C2960-HBOOT-M) Version 12.2(25r)FX, RELEASE SOFTWARE (fc4)System returned to ROM by power-onCisco WS-C2960-24TT (RC32300) processor (revision C0) with 21039K bytes of memory.FastEthernet/IEEE 802.3 interface(s)Gigabit Ethernet/IEEE 802.3 interface(s)K bytes of flash-simulated non-volatile configuration memory.Base ethernet MAC Address : 0040.0B69.8831Motherboard assembly number : 73-9832-06Power supply part number : 341-0097-02Motherboard serial number : FOC103248MJPower supply serial number : DCA102133JAModel revision number : B0Motherboard revision number : C0Model number : WS-C2960-24TTSystem serial number : FOC1033Z1EY--More--...Configuration register is 0xFi. 查看当前生效的配置信息Switch#show running-configBuilding configuration...Current configuration : 1033 bytes!version 12.2no service timestamps log datetime msecno service timestamps debug datetime msecno service password-encryption!hostname Switch!!!interface FastEthernet0/1duplex fullspeed 100!interface FastEthernet0/2!interface FastEthernet0/3!interface FastEthernet0/4!interface FastEthernet0/5--More--...!!Endj. 帮助信息①Switch#?Exec commands:<1-99> Session number to resumeclear Reset functionsclock Manage the system clockconfigure Enter configuration modeconnect Open a terminal connectioncopy Copy from one file to anotherdebug Debugging functions (see also 'undebug')delete Delete a filedir List files on a filesystemdisable Turn off privileged commandsdisconnect Disconnect an existing network connectionenable Turn on privileged commandserase Erase a filesystemexit Exit from the EXEClogout Exit from the EXECmore Display the contents of a fileno Disable debugging informationsping Send echo messagesreload Halt and perform a cold restartresume Resume an active network connectionsetup Run the SETUP command facility--More—② Switch#co?configure connect copy③ Switch#copy ?flash: Copy from flash: file systemftp: Copy from ftp: file systemrunning-config Copy from current system configurationstartup-config Copy from startup configurationtftp: Copy from tftp: file system。
网络设备模拟器PacketTracer教程简介网络设备模拟器（PacketTracer）是思科公司开发的一款用于网络设备模拟和网络教育的工具。
它能够模拟复杂的网络环境，让用户进行网络拓扑的设计、网络设备的配置和网络故障的排除等操作。
本文将介绍PacketTracer的基本使用方法和一些常用功能。
安装PacketTracer要使用PacketTracer，首先需要从思科公司官方网站下载并安装它。
请确保从可靠的来源下载安装包，以避免安全问题。
创建网络拓扑在打开PacketTracer后，可以看到左侧的设备面板，可以选择各种网络设备进行拖拽。
选中一个设备后，将其拖拽到工作区域，可以开始构建网络拓扑。
在工作区域，可以通过拖拽连接线将设备连接起来，形成一个完整的网络拓扑。
可以使用导航栏上的选项来缩放、移动和旋转拓扑，以方便查看和布置设备。
配置设备一旦拓扑图创建好了，就可以开始对设备进行配置。
双击设备图标，会弹出一个配置窗口，可以对设备的各项参数进行设置。
例如，可以配置设备的IP地址、路由表、接口状态等。
PacketTracer支持多种设备类型的模拟，包括路由器、交换机、防火墙等。
每种设备都有自己特定的配置选项，用户可以根据实际情况进行设置。
添加主机在网络拓扑中，除了网络设备外，还可以添加主机进行模拟。
主机可以是计算机、服务器、手机等各种网络终端设备。
添加主机的方法和添加网络设备类似，只需要从设备面板中选择合适的主机图标，然后拖拽到工作区域即可。
配置主机的方法也很简单，双击主机图标，在弹出的配置窗口中设置主机的IP地址、子网掩码、网关等参数即可。
仿真网络连接在完成设备和主机的配置后，可以通过仿真网络连接来验证网络的连通性。
PacketTracer提供了一个仿真面板，可以模拟设备之间的数据传输。
用户可以选择一个源设备和一个目标设备，然后在仿真面板上点击“开始”按钮，开始模拟数据的发送和接收。
可以通过观察仿真面板上的数据传输状态，来判断网络的连通性是否正常。
第3章 Packet Tracer模拟器Packet Tracer是Cisco公司针对其CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件，专门为640-802考试制作，发行版本为Version4.1，软件大小是121MB，如图3.1所示。
图3.1 Packet Tracer模拟器使用者自己需创建网络拓扑，并通过一个图形接口配置该拓扑中的设备。
软件还提供一个分组传输模拟功能让使用者观察分组在网络中的传输过程。
适合新手学习CCNA用具有真实的操作界面很容易上手包含1800 2600 2800系列R 2900系列SW IP电话无线路由器无线HOST CLOUD能查看包的具体传输路径支持无线和语音网络入门经典模拟器命令包含CCNA中的命令对NP IE不支持Packet Tracer V4.1软件的安装相对简单，按照安装提示一步一步即可完成。
本章重点了解模拟器的工作界面、利用模拟器组建网络、配置网络设备方法、利用模拟器测试网络。
3.1 模拟器的工作环境运行Packet Tracer模拟器，进入模拟器的工作界面，如图3.2所示：图3.2 模拟器的工作界面思科Packet Tracer工作界面包含：菜单、快捷工具栏、工作拓扑图区、设备列表区、报文跟踪区几个部分。
3.1.1 工作拓扑图区图3.3 工作拓扑图区在该区域主要有拓扑图视窗、工具栏、工作模式切换、所有设备重新启动。
该区域创建完毕网络拓扑图之后，利用该区域及其配套的工具配置设备、测试网络的主要场所3.1.2 工作区域属性设置图3.4 工作栏属性设置Set tiled Background：设置工作区域背景显示。
点击Set tiled Background，弹出图3.4所示的会话框，根据自己的喜好选择其中的一个背景图：图3.4 设置工作区域背景3.1.3 拓扑View Port窗口View Port提供了所创建的拓扑图的浏览视窗。
如图3.5所示图3.5 拓扑图的View Port窗口3.1.4 拓扑图工作工具拓扑图工作区有定义鼠标属性的选择设备工具、移动图层工具，可以给某个设备添加标签、构建跟踪的报文等工具，如图3.6。
网络设备模拟器Packet Tracer教程第一章认识Packet Tracer软件 (1)第二章交换机的基本配置与管理 (2)第三章交换机的端口配置与管理 (3)第四章交换机的Telnet远程登陆配置 (5)第五章交换机的端口聚合配置 (7)第六章交换机划分Vlan配置 (9)第七章三层交换机基本配置 (11)第八章利用三层交换机实现VLAN间路由 (13)第九章快速生成树配置..................................................................... 错误！未定义书签。
第十章路由器的基本配置 (16)第十一章路由器单臂路由配置 (18)第一章认识Packet Tracer软件Packet Tracher介绍●Packet Tracer是Cisco公司针对CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件。
●Packer Tracer模拟器软件比Boson功能强大，比Dynamips操作简单，非常适合网络设备初学者使用。
学习任务1、安装Packer Tracer；2、利用一台型号为2960的交换机将2pc机互连组建一个小型局域网；3、分别设置pc机的ip地址；4、验证pc机间可以互通。
实验设备Switch_2960 1台；PC 2台；直连线PC1IP：192.168.1.2Submask：255.255.255.0Gateway：192.168.1.1PC2IP：192.168.1.3Submask：255.255.255.0Gateway：192.168.1.1PC1 ping PC2 ReplyPC2 ping PC1 ReplyPC2 ping Gateway Timeout第二章交换机的基本配置与管理实验目标●掌握交换机基本信息的配置管理。
实验背景●某公司新进一批交换机，在投入网络以后要进行初始配置与管理，你作为网络管理员，对交换机进行基本的配置与管理。
技术原理●交换机的管理方式基本分为两种：带内管理和带外管理。
●通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。
●通过Telnet、拨号等方式属于带内管理。
●交换机的命令行操作模式主要包括：●用户模式Switch>●特权模式Switch#●全局配置模式Switch(config)#●端口模式Switch(config-if)#实验步骤：●新建Packet Tracer拓扑图●了解交换机命令行●进入特权模式(en)●进入全局配置模式(conf t)●进入交换机端口视图模式(int f0/1)●返回到上级模式(exit)●从全局以下模式返回到特权模式(end)●帮助信息(如? 、co?、copy?)●命令简写(如conf t)●命令自动补全(Tab)●快捷键(ctrl+c中断测试,ctrl+z退回到特权视图)●Reload重启。
(在特权模式下)●修改交换机名称(hostname X)实验设备Switch_2960 1台；PC 1台；配置线；PC console端口Switch>enableSwitch#conf tSwitch(config)#hostname XSwitch(config)#interface fa 0/1Switch(config-if)#end使用tab键，命令简写，帮助命令？第三章交换机的端口配置与管理实验目标●掌握交换机基本信息的配置管理。
实验背景●某公司新进一批交换机，在投入网络以后要进行初始配置与管理，你作为网络管理员，对交换机进行端口的配置与管理。
技术原理●交换机的管理方式基本分为两种：带内管理和带外管理。
●通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。
●交换机的命令行操作模式主要包括：●用户模式Switch>●特权模式Switch#●全局配置模式Switch(config)#●端口模式Switch(config-if)#实验步骤：●新建Packet Tracer拓扑图●了解交换机端口配置命令行●修改交换机名称(hostname X)●配置交换机端口参数(speed,duplex)●查看交换机版本信息(show version)●查看当前生效的配置信息(show running-config)●查看保存在NVRAM中的启动配置信息(show startup-config)●查看端口信息Switch#show interface●查看交换机的MAC地址表Switch#show mac-address-table●选择某个端口Switch(config)# interface type mod/port (type表示端口类型，通常有ethernet、Fastethernet、Gigabitethernet)（mod表示端口所在的模块，port表示在该模块中的编号）例如interface fastethernet0/1●选择多个端口Switch(config)#interface type mod/startport-endport●设置端口通信速度Switch(config-if)#speed [10/100/auto]●设置端口单双工模式Switch(config-if)#duplex [half/full/auto]●交换机、路由器中有很多密码，设置对这些密码可以有效的提高设备的安全性。
●switch(config)# enable password ****** 设置进入特权模式的密码●switch(config-line)可以设置通过console端口连接设备及Telnet远程登录时所需的密码；●switch(config)# line console 0表示配置控制台线路，0是控制台的线路编号。
●switch(config-line)# login 用于打开登录认证功能。
●switch(config-line)# password 5ijsj //设置进入控制台访问的密码●若交换机设置为auto以外的具体速度，此时应注意保证通信双方也要有相同的设置值。
注意事项：在配置交换机时，要注意交换机端口的单双工模式的匹配，如果链路一端设置的是全双工，另一端是自动协商，则会造成响应差和高出错率，丢包现象会很严重。
通常两端设置为相同的模式。
实验设备Switch_2960 1台；PC 1台；配置线；直通线PC console端口Switch>enableSwitch#conf tSwitch(config)#hostname S2960S2960(config)#interface fa 0/1S2960(config-if)#speed 100S2960(config-if)#duplex fullS2960(config-if)#exit同时将PC的网卡改成全双工模式，100M速率，否则链路不通S2960(config)#hostname switchSwitch(config)#exitSwitch#show versionSwitch#show runSwitch#show interfaceSwitch#show mac-address-tableSwitch#config tSwitch(config)#enable password cisco//激活特权模式密码为ciscoSwitch(config)#no enable password //取消特权模式密码Switch(config)#line console 0Switch(config-line)#password ciscoSwitch(config-line)#loginSwitch(config-line)#no password//取消密码第四章交换机的Telnet远程登陆配置实验目标●掌握采用Telnet方式配置交换机的方法。
实验背景●第一次在设备机房对交换机进行了初次配置后，你希望以后在办公室或出差时也可以对设备进行远程管理。
现要在交换机上做适当配置。
技术原理●配置交换机的管理IP地址（计算机的IP地址与交换机管理IP地址在同一个网段）：●在2层交换机中，IP地址仅用于远程登录管理交换机，对于交换机的运行不是必需，但是若没有配置管理IP地址，则交换机只能采用控制端口console进行本地配置和管理。
●默认情况下，交换机的所有端口均属于VLAN1，VLAN1是交换机自动创建和管理的。
每个VLAN只有一个活动的管理地址，因此对2层交换机设置管理地址之前，首先应选择VLAN1接口，然后再利用IP address配置命令设置管理IP地址。
●为telnet用户配置用户名和登录口令：●交换机、路由器中有很多密码，设置对这些密码可以有效的提高设备的安全性。
●switch(config)# line vty 0 4表示配置远程登录线路，0~4是远程登录的线路编号。
●switch(config-line)# login 用于打开登录认证功能。
●switch(config-line)# password 5ijsj //设置远程登录进入访问的密码实验步骤●新建Packet Tracer拓扑图●配置交换机管理ip地址●Switch(config)# int vlan 1●Switch(config-if)# ip address **IP** **submask***●配置用户登录密码●Switch(config)# enable password ******* 设置进入特权模式的密码●Switch(config)# line vty 0 4●Switch(config-line)# password 5ijsj●Switch(config-line)# login实验设备Switch_2960 1台；PC 1台；直连线；配置线PC0设置192.168.1.2255.255.255.0192.168.1.1PC1设置192.168.1.3255.255.255.0192.168.1.1PC0桌面上的终端Switch>En //进入特权模式Switch#conf t //进入全局配置模式Switch(config)#inter vlan 1(默认交换机的所有端口都在VLAN1中)//创建并进入VLAN 1的接口视图Switch(config-if)#ip address 192.168.1.1 255.255.255.0//在VLAN 1 接口上配置交换机远程管理的IP地址Switch(config-if)#no shutdown //开启接口Switch(config-if)#exit//回到全局配置模式Switch(config)#line vty 0 4 //进入远程登录用户管理视图，0-4个用户Switch(config-line)#login //打开登录认证功能Switch(config-line)#password 5ijsj //配置远程登录的密码为5ijsj，密码明码显示Switch(config-line)#privilege level 3 //配置远程登录用户的权限为最高级别权限3 Switch(config-line)#end //退出到特权模式Switch#show run //显示当前交换机配置情况PC0 桌面选项卡中的CMD，命令提示符ping 192.168.1.1 //成功以后，再做下一步telnet 192.168.1.1输入password:5ijsj //登录成功，进入用户模式Switch>Enable//进入特权模式Switch#PC1 桌面选项卡中的CMD，命令提示符ping 192.168.1.1 //成功，再做下一步telnet 192.168.1.1输入password:5ijsjSwitch>Enable//进入特权模式Switch#第五章交换机的端口聚合配置实验目标●理解端口聚合基本原理；●掌握一般交换机端口聚合的配置方法；实验背景端口聚合（又称为链路聚合)，将交换机上的多个端口在物理上连接起来，在逻辑上捆绑在一起，形成一个拥有较大宽带的端口，可以实现负载分担，并提供冗余链路。
