Cisco Packet Tracer实验教程

01.开篇：组建小型局域网实验任务1、利用一台型号为2960的交换机将2pc机互连组建一个小型局域网；2、分别设置pc机的ip地址；3、验证pc机间可以互通。

实验设备Switch_2960 1台；PC 2台；直连线实验设备配置PC1IP：192.168.1.2Submask：255.255.255.0Gateway：192.168.1.1PC2IP：192.168.1.3Submask：255.255.255.0Gateway：192.168.1.1实验验证过程打开【PC中>> Desktop >> Commond prompt】02.交换机的配置与管理技术原理交换机的管理方式基本分为两种：带内管理和带外管理。

通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。

交换机的命令行操作模式主要包括：用户模式（EXEC模式) Switch>特权模式 Switch#全局配置模式 Switch(config)端口模式 Switch(config-if)#交换机常用的配置命令行模式切换指令enable 进入特权模式（一般简写为en）config t 进入全局配置模式interface fa 0/1 进入交换机某个端口视图模式exit 返回到上级模式end 从全局以下模式返回到特权模式快捷指令帮助信息(如? 、co?、copy?)命令简写(如 en 的完整命令为 enable)命令自动补全(Tab)快捷键(ctrl+c中断测试,ctrl+z退回到特权视图)reload 重启(在特权模式下)hostname X修改交换机名称(在全局配置模式下)端口配置指令speed,duplex 配置交换机端口参数show version 查看交换机版本信息show running-config 查看当前生效的配置信息show startup-config 查看保存在NVRAM中的启动配置信息show interface 查看端口信息show mac-address-table 查看交换机的MAC地址选择某个端口Switch(config)# interface type mod/port(type：端口类型，通常有ethernet、Fastethernet、Gigabitethernet；mod：端口所在的模块；port：在该模块中的编号；）:Switch(config)# interface fa 0/1;选择多个端口Switch(config)#interface type mod/startport-endport 如：Switch(config)# interface interface fa 0/1-5 //选择端口 fa 0/1 ~ fa 0/5Switch(config-if)#speed [10/100/auto] 设置端口通信速度Switch(config-if)#duplex [half/full/auto] 设置端口单双工模式若交换机设置为auto以外的具体速度，此时应注意保证通信双方也要有相同的设置值。

第一篇、熟悉界面一、设备的选择与连接在界面的左下角一块区域，这里有许多种类的硬件设备，从左至右，从上到下依次为路由器、交换机、集线器、无线设备、设备之间的连线（Connections）、终端设备、仿真广域网、Custom Made Devices（自定义设备）下面着重讲一下“Connections”，用鼠标点一下它之后，在右边你会看到各种类型的线，依次为Automatically Choose Connection Type（自动选线，万能的，一般不建议使用，除非你真的不知道设备之间该用什么线）、控制线、直通线、交叉线、光纤、电话线、同轴电缆、DCE、DTE。

其中DCE和DTE是用于路由器之间的连线，实际当中，你需要把DCE和一台路由器相连，DTE和另一台设备相连。

而在这里，你只需选一根就是了，若你选了DCE这一根线，则和这根线先连的路由器为DCE，配置该路由器时需配置时钟哦。

交叉线只在路由器和电脑直接相连，或交换机和交换机之间相连时才会用到。

注释：那么Custom Made Devices设备是做什么的呢？通过实验发现当我们用鼠标单击不放开左键把位于第一行的第一个设备也就是Router中的任意一个拖到工作区，然后再拖一个然后我们尝试用串行线Serial DTE 连接两个路由器时发现，他们之间是不会正常连接的，原因是这两个设备初始化对然虽然都是模块化的，但是没有添加，比如多个串口等等。

那么，这个Custom Made Devices设备就比较好了，他会自动添加一些“必须设备的”，在实验环境下每次选择设备就不用手动添加所需设备了，使用起来很方便，除非你想添加“用户自定义设备”里没有的设备再添加也不迟。

当你需要用哪个设备的时候，先用鼠标单击一下它，然后在中央的工作区域点一下就OK了，或者直接用鼠标摁住这个设备把它拖上去。

连线你就选中一种线，然后就在要连接的线的设备上点一下，选接口，再点另一设备，选接口就OK了。

实验2CiscoPacketTracer⼊门（实验详细说明）实验2 模拟组⽹软件⼊门【实验⽬的】⼀、认识Packet Tracer 。

⼆、学习使⽤Packet Tracer进⾏拓扑的搭建。

三、学习使⽤Packet Tracer对设备进⾏配置，并进⾏简单的测试。

【背景知识】⼀、认识Packet TracerPacket Tracer是与新版CCNA Discovery和CCNA Exploration并⾏发布的⼀个⽹络模拟器。

PT提供可视化、可交互的⽤户图形界⾯，来模拟各种⽹络设备及其⽹络处理过程，使得实验更直观、更灵活、更⽅便。

PT提供两个⼯作区：逻辑⼯作区（Logical）与物理⼯作区（Physical）。

逻辑⼯作区：主要⼯作区，在该区域⾥⾯完成⽹络设备的逻辑连接及配置。

物理⼯作区：该区域提供了办公地点（城市、办公室、⼯作间等）和设备的直观图，可以对它们进⾏相应配置。

左上⾓可以切换这两个⼯作区域。

PT提供两种⼯作模式：实时模式（Real-time）与模拟模式（simulation）。

实时模式：默认模式。

提供实时的设备配置和Cisco IOS CLI（Command LineInterface）模拟。

模拟模式：Simulation模式⽤于模拟数据包的产⽣、传递和接收过程，可逐步查看。

右下⾓可以切换这两种模式。

⼆、界⾯操作简介逻辑⼯作区（Logical Workplace）（中间最⼤块的地⽅）：显⽰当前的拓扑结构和各个设备的状态。

图例导航区（Symbol Navigation）（左下⾓）：切换不同的设备图例。

如单击路由器图标，右边出现所有可选的路由器型号。

从导航区可以拖动某个设备图标到⼯作区。

单击⼯作区中的设备，可以调出该设备的设置界⾯：1. 在Physical标签下可以进⾏设备模块的配置。

默认情况下，设备没有安装任何模块。

我们可以从左边的MODULES列表拖动需要的模块到设备的空插槽中（左下⾓有相应的模块说明）。

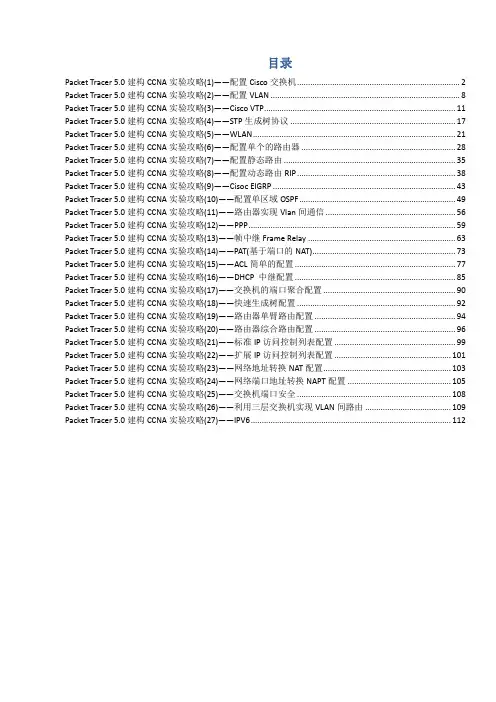

目录Packet Tracer 5.0建构CCNA实验攻略(1)——配置Cisco交换机 (2)Packet Tracer 5.0建构CCNA实验攻略(2)——配置VLAN (8)Packet Tracer 5.0建构CCNA实验攻略(3)——Cisco VTP (11)Packet Tracer 5.0建构CCNA实验攻略(4)——STP生成树协议 (17)Packet Tracer 5.0建构CCNA实验攻略(5)——WLAN (21)Packet Tracer 5.0建构CCNA实验攻略(6)——配置单个的路由器 (28)Packet Tracer 5.0建构CCNA实验攻略(7)——配置静态路由 (35)Packet Tracer 5.0建构CCNA实验攻略(8)——配置动态路由RIP (38)Packet Tracer 5.0建构CCNA实验攻略(9)——Cisoc EIGRP (43)Packet Tracer 5.0建构CCNA实验攻略(10)——配置单区域OSPF (49)Packet Tracer 5.0建构CCNA实验攻略(11)——路由器实现Vlan间通信 (56)Packet Tracer 5.0建构CCNA实验攻略(12)——PPP (59)Packet Tracer 5.0建构CCNA实验攻略(13)——帧中继Frame Relay (63)Packet Tracer 5.0建构CCNA实验攻略(14)——PAT(基于端口的NAT) (73)Packet Tracer 5.0建构CCNA实验攻略(15)——ACL简单的配置 (77)Packet Tracer 5.0建构CCNA实验攻略(16)——DHCP 中继配置 (85)Packet Tracer 5.0建构CCNA实验攻略(17)——交换机的端口聚合配置 (90)Packet Tracer 5.0建构CCNA实验攻略(18)——快速生成树配置 (92)Packet Tracer 5.0建构CCNA实验攻略(19)——路由器单臂路由配置 (94)Packet Tracer 5.0建构CCNA实验攻略(20)——路由器综合路由配置 (96)Packet Tracer 5.0建构CCNA实验攻略(21)——标准IP访问控制列表配置 (99)Packet Tracer 5.0建构CCNA实验攻略(22)——扩展IP访问控制列表配置 (101)Packet Tracer 5.0建构CCNA实验攻略(23)——网络地址转换NAT配置 (103)Packet Tracer 5.0建构CCNA实验攻略(24)——网络端口地址转换NAPT配置 (105)Packet Tracer 5.0建构CCNA实验攻略(25)——交换机端口安全 (108)Packet Tracer 5.0建构CCNA实验攻略(26)——利用三层交换机实现VLAN间路由 (109)Packet Tracer 5.0建构CCNA实验攻略(27)——IPV6 (112)Packet Tracer 5.0建构CCNA实验攻略(1)——配置Cisco交换机Packet Tracer 5.0是一款非常不错的Cisco(思科)网络设备模拟器，对于想考思科初级认证（如CCNA）的朋友们来说，Packet Tracer 5.0是非常不错的选择。

交换机的配置课程名称：计算机网络实用技术 实验题目：交换机的配置实验目的：掌握交换机的配置方法。

实验设备：计算机1台、Cisco Packet Tracer 模拟软件1套。

实验内容：1、交换机命令模式间的切换。

2、交换机的基本配置。

3、vlan 的配置4、vlan 间路由实验过程：一、交换机命令模式间的切换1、模拟网络环境打开RouterSim 模拟软件，添加一台交换机（以3550为例）。

双击交换机图标，打开命令行窗口。

2、命令模式间的切换User Exec 口令enable 命令configure 命令interface 命令line 命令vlan database 命令LoginUser Exec 模式Privileged Exec 模式Global Configuration 模式VLAN Database 模式Line Configuration 模式Interface Configuration 模式（1）User EXEC 模式（用户模式） 提示符：Switch>访问方法：回车，开始一个进程。

退出方法：输入exit 命令离开该模式。

（2）Privileged EXEC 模式（特权模式）提示符：Switch#访问方法：在用户模式中输入enable命令。

退出方法：输入exit或disable 命令，返回到用户模式。

（3）VLAN Database 模式（VLAN 配置模式）提示符：Switch(vlan)#访问方法：在特权模式中输入vlan database命令。

退出方法：输入exit 命令，返回到特权模式。

（4）Global configuration 模式（全局配置模式）提示符：Switch(config)#访问方法：在特权模式中输入configure 命令。

退出方法：输入exit命令或end 命令，或者键入Ctrl+Z 组合键，返回到特权模式。

（5）Interface configuration 模式（接口配置模式）提示符：Switch(config-if)#访问方法：在全局配置模式中输入interface 命令，并且必须指明要进入哪一个接口配置子模式。

实验1 学习网络模拟平台一、实验目的掌握Cisco Packet Tracer软件的使用方法。

二、实验任务在Cisco Packet Tracer中用HUB组建局域网，利用PING命令检测机器的互通性。

三、实验设备集线器（HUB）一台，工作站PC三台，直连电缆三条。

四、实验环境实验环境如图1-1所示。

图1-1 实验环境五、实验步骤（一）安装模拟器1、运行“PacketTracer53_setup”文件，并按如下图所示完成安装；点“NEXT”选择“I accept the agreement”后，点“next”不用更改安装目录，直接点“next”点“next”点“next”点“install”正在安装点“Finish”，安装完成进入到了模拟实验环境，请先关闭2、汉化：按“汉化说明”文件操作。

重启模拟器可看到如下图所示的汉化结果。

（二）使用模拟器1、运行Cisco Packet Tracer软件，在逻辑工作区放入一台集线器（HUB）和三台终端设备PC，用直连线（Copper Straight-Through）按下图将HUB和PC工作站连接起来，HUB端接Port口，PC端分别接以太网（Fastethernet）口。

2、分别点击各工作站PC，进入其配置窗口，选择桌面（Desktop）项，选择运行IP地址配置（IP Configuration），设置IP地址和子网掩码分别为PC0：1.1.1.1，255.255.255.0；PC1：1.1.1.2，255.255.255.0；PC2：1.1.1.3，255.255.255.0。

3、点击Cisco Packet Tracer软件右下方的仿真模式（Simulation Mode）按钮，如图1-2所示。

将Cisco Packet Tracer的工作状态由实时模式（Realtime）转换为仿真模式（Simulation）。

图1-2 按Simulation Mode按钮4、点击PC0进入配置窗口，选择桌面（Desktop）项，选择运行命令提示符（Command Prompt），如图1-3所示。

基于Cisco Packet Tracer的路由交换综合实验设计一、实验目的本实验旨在通过使用Cisco Packet Tracer软件，设计并实施一系列综合的路由交换实验，让学生能够深入理解网络的基本原理和实际应用技能。

通过实验，学生将学习如何配置路由器和交换机，以及如何使用基本网络服务和协议。

二、实验内容1. 实验一：基本的路由器配置在本实验中，学生将学习如何配置Cisco路由器的基本设置，包括主机名、IP地址、子网掩码、默认网关等，并测试与其他主机的连通性。

2. 实验二：静态路由配置本实验将涉及到静态路由配置，学生将学会如何手动配置路由表，以指定特定的目的地网络。

这将有助于学生理解路由器是如何根据路由表进行数据包转发的。

3. 实验三：动态路由配置在本实验中，学生将学习如何配置动态路由协议，比如RIP、OSPF等，让路由器可以自动学习网络拓扑信息，并进行自适应的路由选择。

4. 实验四：交换机基本配置本实验将涉及交换机的基本配置，包括VLAN创建、端口划分、STP协议等，学生将学会如何利用交换机实现局部段的分割和连接。

5. 实验五：VLAN间的路由配置在本实验中，学生将学会如何配置路由器实现不同VLAN间的互通。

这将有助于学生理解VLAN间通信的实现原理。

7. 实验七：交换机端口安全配置在本实验中，学生将学会如何进行交换机端口的安全配置，从而保障网络的安全性。

8. 实验八：虚拟网段的配置在本实验中，学生将学习如何配置虚拟网段，对网络进行逻辑划分，实现不同网段间的通信。

9. 实验九：VLAN和VTP的配置在本实验中，学生将学习如何配置VLAN和VTP，实现对交换机的集中管理和配置。

10. 实验十：路由器的IOS升级在本实验中，学生将学习如何进行路由器的IOS升级和备份，确保路由器的正常运行和安全性。

2. 实验二：静态路由配置（1）建立一个网络拓扑，在其中加入两台路由器和几台主机。

（2）手动配置路由表，指定特定的目的地网络。

实验4 基于Cisco Packet Tracer的组网及路由器配置实验一．实验目的1.熟练使用packer tracer模拟工具2.掌握网络拓扑的搭建，熟悉网络设备及其电缆类型3.熟悉常用的路由器网络接口的配置命令4.掌握测试网络连通性的方法二．实验工具主机操作系统为windows 7及以上；使用Cisco Packer Rracer软件。

三．实验内容1.按要求搭建互联网网络拓扑2.配置路由器实现互联互通3.测试网络的连通性四．参考知识1.路由器配置（1）路由器名和密码配置输入enable命令，使路由器进入特权模式（只有进入特权模式，才有权对路由器进行各种操作。

）输入configt命令，进入配置模式输入hostname命令，为路由器命名输入enable *********，设置特权密码（2）接口地址分配与配置在特权模式下：输入congfig t 命令，进入配置模式输入interface ******命令，进入接口配置模式（interface可以简写为int）输入ip addr x.x.x.x x.x.x.x ，设置接口的IP地址和掩码输入no shutdown，启动或激活接口输入exit或者Ctrl+Z ，退出配置模式（3）路由器协议选择与配置设置路由协议输入config t 命令，进入配置模式输入router***命令，设置路由器上运行的路由选择协议，比如router rip输入多条network X.X.X.X 命令，指定路由器的直联网络输入exit或者Ctrl+Z，退出配置模式手工配置静态路由输入config t 命令，进入配置模式输入命令：IProute目的地址子网掩码下一跳地址添加一跳静态路由。

比如想要加入一条到达特定主机10.10.50.2的静态路由，可以输入命令：IProuter10.10.5.2255.255.255.255 10.10.3.2注：由于这是一条特定主机路由，对应的子网掩码为255.255.255.255（4）广域网协议选择与配置在配置模式下，输入interface ******命令，进入端口配置模式输入encapsulation *** 命令，设置封装协议，encapsulation可以简写为encap 。

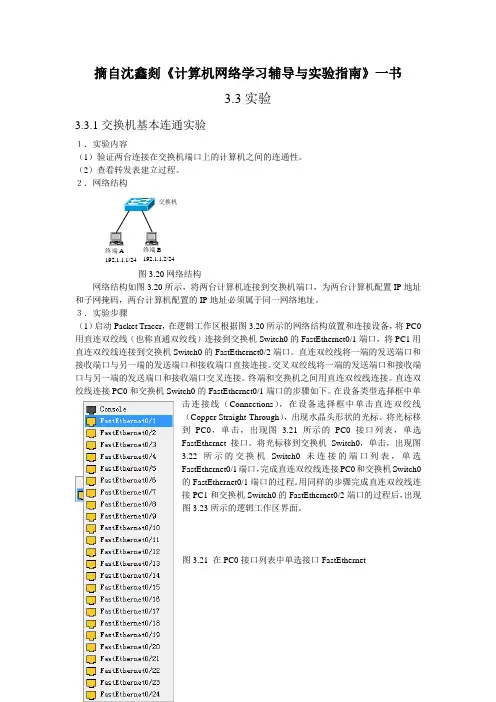

摘自沈鑫剡《计算机网络学习辅导与实验指南》一书3.3实验3.3.1交换机基本连通实验１．实验内容（1）验证两台连接在交换机端口上的计算机之间的连通性。

（2）查看转发表建立过程。

２．网络结构图3.20网络结构网络结构如图3.20所示，将两台计算机连接到交换机端口，为两台计算机配置IP 地址和子网掩码，两台计算机配置的IP 地址必须属于同一网络地址。

３．实验步骤（1）启动Packet Tracer ，在逻辑工作区根据图3.20所示的网络结构放置和连接设备，将PC0用直连双绞线（也称直通双绞线）连接到交换机Switch0的FastEthernet0/1端口，将PC1用直连双绞线连接到交换机Switch0的FastEthernet0/2端口。

直连双绞线将一端的发送端口和接收端口与另一端的发送端口和接收端口直接连接。

交叉双绞线将一端的发送端口和接收端口与另一端的发送端口和接收端口交叉连接。

终端和交换机之间用直连双绞线连接。

直连双绞线连接PC0和交换机Switch0的FastEthernet0/1端口的步骤如下。

在设备类型选择框中单击连接线（Connections ），在设备选择框中单击直连双绞线（Copper Straight-Through ），出现水晶头形状的光标。

将光标移到PC0，单击，出现图 3.21所示的PC0接口列表，单选FastEthernet 接口。

将光标移到交换机Switch0，单击，出现图3.22所示的交换机Switch0未连接的端口列表，单选FastEthernet0/1端口，完成直连双绞线连接PC0和交换机Switch0的FastEthernet0/1端口的过程。

用同样的步骤完成直连双绞线连接PC1和交换机Switch0的FastEthernet0/2端口的过程后，出现图3.23所示的逻辑工作区界面。

图3.21 在PC0接口列表中单选接口FastEthernet终端A192.1.1.1/24 终端B 192.1.1.2/24 交换机图3.22 在Swtch0端口列表中单选端口FastEthernet0/1图3.23放置和连接设备后的逻辑工作区界面及初始MAC表（2）为PC0配置IP地址和子网掩码：192.1.1.1/255.255.255.0，如图3.25所示，记录下PC0的MAC地址0009.7CA4.6D53。

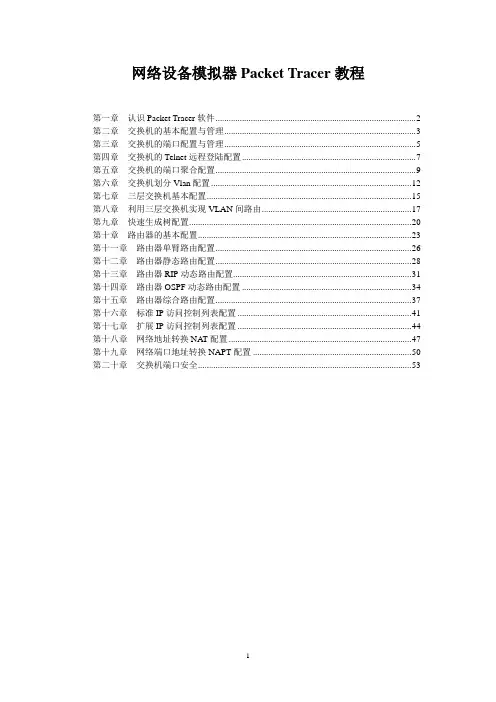

网络设备模拟器Packet Tracer教程第一章认识Packet Tracer软件 (2)第二章交换机的基本配置与管理 (3)第三章交换机的端口配置与管理 (5)第四章交换机的Telnet远程登陆配置 (7)第五章交换机的端口聚合配置 (9)第六章交换机划分Vlan配置 (12)第七章三层交换机基本配置 (15)第八章利用三层交换机实现VLAN间路由 (17)第九章快速生成树配置 (20)第十章路由器的基本配置 (23)第十一章路由器单臂路由配置 (26)第十二章路由器静态路由配置 (28)第十三章路由器RIP动态路由配置 (31)第十四章路由器OSPF动态路由配置 (34)第十五章路由器综合路由配置 (37)第十六章标准IP访问控制列表配置 (41)第十七章扩展IP访问控制列表配置 (44)第十八章网络地址转换NA T配置 (47)第十九章网络端口地址转换NAPT配置 (50)第二十章交换机端口安全 (53)第一章认识Packet Tracer软件Packet Tracher介绍●Packet Tracer是Cisco公司针对CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件。

●Packer Tracer模拟器软件比Boson功能强大，比Dynamips操作简单，非常适合网络设备初学者使用。

学习任务1、安装Packer Tracer；2、利用一台型号为2960的交换机将2pc机互连组建一个小型局域网；3、分别设置pc机的ip地址(相同网段)；4、验证pc机间可以互通。

实验设备Switch_2960 1台；PC 2台；直连线PC1IP：192.168.1.2Submask：255.255.255.0Gateway：192.168.1.1PC2IP：192.168.1.3Submask：255.255.255.0Gateway：192.168.1.1PC1 ping PC2 ReplyPC2 ping PC1 ReplyPC2 ping Gateway Timeout第二章交换机的基本配置与管理实验目标●掌握交换机基本信息的配置管理。

Packet Tracer使用及实验说明使用版本：Packet Tracer 5.2修订日期：2010年4月前言认识Packet Tracer：Packet Tracer是Cisco公司为思科网络技术学院开发的一款模拟软件，提供了可视化、可交互的用户图形界面，来模拟各种网络设备及其网络处理过程，使得实验过程更加直观、灵活、方便。

本说明将从四个方面对该软件做简单介绍：1．基本界面2．选择设备，为设备选择所需模块并且选用合适的线型互连设备3．路由器配置实验4．交换机配置实验5．NAT配置实验加*部分表示提高性学习表1Packet Tracer 5.2基本界面介绍1菜单栏此栏中有文件、编辑、选项、查看、工具、扩展和帮助按钮，在此可以找到一些基本的命令如打开、保存、打印和选项设置，还可以访问活动向导。

2主工具栏此栏提供了文件按钮中命令的快捷方式。

3常用工具栏此栏提供了常用的工作区工具包括：选择、整体移动、备注、删除、查看、调整大小、添加简单数据包和添加复杂数据包等。

4逻辑/物理工作区转换栏可以通过此栏中的按钮完成逻辑工作区和物理工作区之间转换。

逻辑工作区：主要工作区，在该区域里面完成网络设备的逻辑连接及配置。

二、选择设备，为设备选择所需模块并且选用合适的线型互连设备实例：1.在工作区中添加两个1841的路由器，两个2950T-24的交换机，2台普通PC，如下图：物理工作区：该区域提供了办公地点（城市、办公室、工作间等）和设备的直观图，可以对它们进行相应配置。

5工作区此区域可供创建网络拓扑，监视模拟过程查看各种信息和统计数据。

6实时/模拟转换栏可以通过此栏中的按钮完成实时模式和模拟模式之间转换。

实时模式：默认模式。

提供实时的设备配置和Cisco IOS CLI （Command Line Interface）模拟。

模拟模式：Simulation 模式用于模拟数据包的产生、传递和接收过程，可逐步查看。

7网络设备库该库包括设备类型库和特定设备库。

实验6 路由器组网及静态路由配置(Cisco Packet Tracer)（设计性实验）1．实验目的1.掌握IP数据报转发的基本原理；2.掌握静态路由表的配置方法；3.进一步学习模拟软件“Cisco Packet Tracer ”4.初步了解Cisco系列路由器的基本配置方法（在路由器用户命令状态、特权命令状态、全局设置状态、局部设置状态等的参数配置方法）；5.根据实验要求，设计正确的解决方案。

2．实验设备与环境1. 仿真软件Cisco Packet Tracer，或Cisco路由器若干台；2. 台式计算机3. 实验准备1．路由器的配置方法一般来说，可以用5种方式来设置路由器，其中包括Console 口接终端或运行终端仿真软件的微机；AUX口接MODEM，通过电话线与远方的终端或运行终端仿真软件的微机相连；通过以太网上的TFTP服务器；通过以太网上的TELNET程序；通过以太网上的SNMP 网管工作站。

第一次设置必须通过上述第一种方式进行。

2．Cisco IOSCisco IOS即Cisco网间网操作系统软件，它满足了端到端网络连接要求，并提供了网络扩展性，模块化结构和移植性，以及多媒体，安全性，网络管理，拨号和Internet应用等许多内嵌功能内。

Cisco IOS技术共有15000种特性，可以提供Internet智能，它可将各种不同的硬件连接起来，构筑成有效、无缝的基础设施，从而大大促进网络的增长和新应用的部署。

3．学习有关Cisco路由器的参数配置方法a)命令状态1）普通用户命令状态router>路由器处于普通用户命令状态。

这时用户可以看到路由器的连接状态，访问其它网络和主机，但不能看到和更改路由器的设置内容。

2）超级用户命令状态router#在router>提示符下键入enable路由器进入超级用户命令状态router#，这时不但可以执行所有的用户命令，还可以看到和更改路由器的设置内容。

目录Packet Tracer教程1 (1)PacketTracer教程三之做实验 (3)PacketTracer教程四之ACL (6)Cisco网络术语汇编 (9)Packet Tracer教程1操作界面介绍其实我想从最初级，最简单的开始讲起，不过我在做的时候，觉得实在没必要讲，因为在帮助文件里已经讲的非常清楚了。

所以还是按照我的思路来吧，我这个人，不把每一个问题搞清楚，各个问题点理顺，我的思绪是不会通的。

我尽可能的把一些前期知识告诉给大家。

不必要的，我尽量不说。

Workspaces and ModesPacket Tracer 4.11 两个工作空间(逻辑 and 物理l) and two 模式 (实时 and 模拟). 初始启动时, you are in the 逻辑工作空间 and in 实时模式. You can 组建 your network 并实时的观察它的运行状况 in this configuration. You can 切换到模拟模式 to run controlled networking scenarios. You can also切换到物理工作空间 to arrange the 物理方面(例如位置) of your devices. Note that you cannot run your network while you are in the Physical Workspace. You should return to the Logical Workspace after you are done in the Physical Workspace.最后一部分，参数设置，回到主界面，按Ctrl+R,每个参数自己看一下就OK了，没什么可讲的。

创建第一个网络在主界面左下角的区域内，找两台设备拖进去，一台终端，一台服务器。

再用交叉线（cross-over)连起来，如下图所示就OK。

实验5:CISCO 路由器基本配置一、实验目的1、练习cisco 路由器端口的基本配置；2、初步了解静态路由协议二、实验环境：packet tracer 5.0三、实验步骤：拓扑结构图如下所示：配置过程：Router1：Router>enable /进入特权模式Router＃config t /进入配置模式Enter configuration commands， one per line。

End with CNTL/Z.Router（config)＃hostname yangyu /修改路由器名称yangyu（config)#int serial 0/0/0 /配置串口yangyu(config-if）#ip add 192.168。

2。

1 255.255.255。

0yangyu(config—if)＃clock rate 64000yangyu(config-if）＃no shut％LINK—5—CHANGED: Interface Serial0/0/0， changed state to downyangyu(config-if)#int fa0/0 /配置以太网接口yangyu（config-if）＃ip add 192.168.1.1 255.255。

255.0yangyu(config-if）＃no shut%LINK-5—CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO—5-UPDOWN： Line protocol on Interface FastEthernet0/0, changed state to up yangyu（config）＃％LINK—5-CHANGED: Interface Serial0/0/0， changed state to upyangyu#config tEnter configuration commands, one per line。

CiscoPacketTracer计算机⽹络实验CLI操作01交换机配置⽅式认识及初始化配置【实验⽬的】认识通过物理管理端⼝(即Console)“带外"本地连接交换机和通过虚拟接⼝"带内"远程连接交换机等⽹络设备访问⽅式。

掌握交换机的配置模式及命令格式，掌握交换机设备的初始化配置项⽬、相关命令和配置及测试⽅法。

【实验任务】1.观摩⽤控制 (Console)线连接交换机Console端⼝访问⽹络设备；2.下载TeraTerm或PuTTY终端仿真软件，认识与设置终端串⾏接⼝通信参数；3.在Packet Tracer 仿真平台搭建下图所⽰设备连接；4. 使⽤ CLI（命令⾏接⼝）完成交换机初始配置：设备名称，访问密码，访问提⽰消息，交换机虚拟接⼝配置 IP 地址；5.使⽤show ip interface brief 检测交换机接⼝配置；6.使⽤命令保存交换机当前运⾏的配置；7.为PC设备配置 IP 地址，使⽤IPconfig命令、检测配置；8.⽤ping命令测试交换机和主机设备之间的连通性。

【实验背景】开箱即⽤的交换机和终端设备的初始化配置。

是建⽴⼀个新⽹络的准备⼯作。

【实验设备】交换机、Console线，Packet Tracer 仿真软件及软件中的交换机和PC等设备。

步骤：从实验任务的第四步起，使⽤pt平台，搭建如下结构进⼊全局配置初始设置：名称、密码、密码加密、访问消息提⽰配置虚拟接⼝检测接⼝配置总结：1、初始化配置主要在控制台进⾏，包括以下⼏个操作设备名称Switch(config)#hostname Sw-Floor-1设备密码Sw-Floor-1(config)#line console 0 //进⼊控制台界⾯Sw-Floor-1(config-line)#password 12345Sw-Floor-1(config-line)#loginSw-Floor-1(config-line)#exit密码处理：加密与指定Sw-Floor-1(config)#service password-encryption //加密所有的明⽂密码。

实用文档实验报告正文：一、实验名称使用网络模拟器packetTracer二、实验目的：1. 掌握安装和配置网络模拟器PacketTracer的方法；2. 掌握使用PacketTracer模拟网络场景的基本方法，加深对网络环境，网络设备和网络协议交互过程等方面的理解。

三、实验内容和要求1. 安装和配置网络模拟器；2. 熟悉PacketTracer模拟器；3. 观察与IP网络接口的各种网络硬件；4. 进行ping和traceroute。

四、实验环境1)运行 Windows 8.1 操作系统的 PC 一台。

2)下载 CISCO 公司提供的 PacketTracer 版本 5.2.1。

五、操作方法与实验步骤1) 安装网络模拟器安装 CISCO 网络模拟器 PacketTracer 版本 5.2.1。

双击 PacketTracer 安装程序图标，入安装过程。

根据提示进行选择确认，可以顺利安装系统。

2) 使用 PacketTracer 模拟器(1) 启动系统。

点击“Cisco Packet Tracer”图标，将会出现如图 1 所示的系统界面。

图 7 PacketTracer 的主界面菜单栏中包含新建、打开、保存等基本文件操作，其下方是一些常用的快捷操作图标。

工作区则是绘制、配置和调试网络拓扑图的地方。

操作工具位于工作区右边，自上而下有 7个按钮。

这些操作工具的作用分别是：选择(Selected)，用于选中配置的设备；移动(MoveLayout)，用于改变拓扑布局；放置标签(Place Note)，用于给网络设备添加说明；删除(Delete)，用于去除拓扑图中的元素，如设备、标签等；检查(Inspect)，用于查询网络设备的选路表、MAC 表、ARP 表等；增加简单的 PDU(Add Simple PDU)，用于增加 IP 报文等简单操作；增加复杂的 PDU(Add Complex PDU)，可以在设置 IP 报文后再设置 TTL 值等操作。
