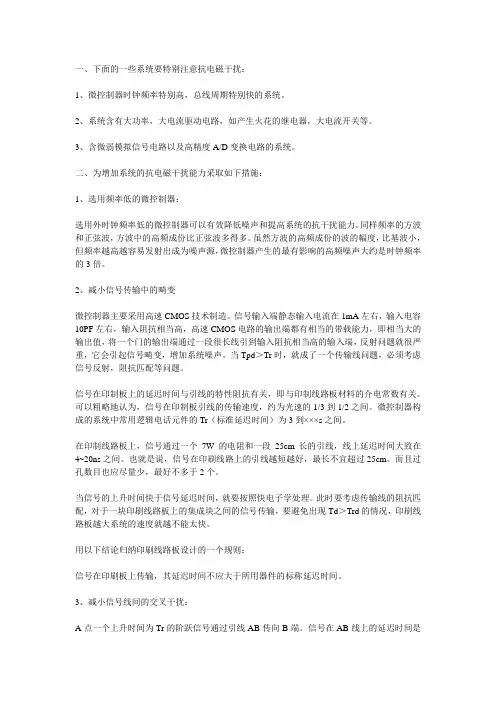

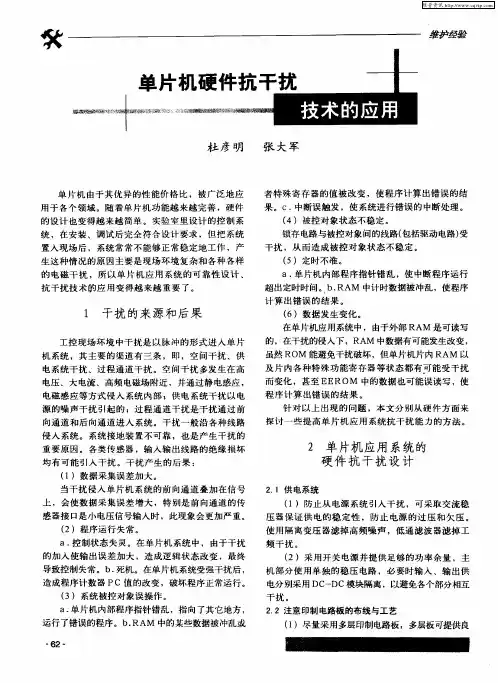

一、下面的一些系统要特别注意抗电磁干扰：1、微控制器时钟频率特别高，总线周期特别快的系统。

2、系统含有大功率，大电流驱动电路，如产生火花的继电器，大电流开关等。

3、含微弱模拟信号电路以及高精度A/D变换电路的系统。

二、为增加系统的抗电磁干扰能力采取如下措施：1、选用频率低的微控制器：选用外时钟频率低的微控制器可以有效降低噪声和提高系统的抗干扰能力。

同样频率的方波和正弦波，方波中的高频成份比正弦波多得多。

虽然方波的高频成份的波的幅度，比基波小，但频率越高越容易发射出成为噪声源，微控制器产生的最有影响的高频噪声大约是时钟频率的3倍。

2、减小信号传输中的畸变微控制器主要采用高速CMOS技术制造。

信号输入端静态输入电流在1mA左右，输入电容10PF左右，输入阻抗相当高，高速CMOS电路的输出端都有相当的带载能力，即相当大的输出值，将一个门的输出端通过一段很长线引到输入阻抗相当高的输入端，反射问题就很严重，它会引起信号畸变，增加系统噪声。

当Tpd＞Tr时，就成了一个传输线问题，必须考虑信号反射，阻抗匹配等问题。

信号在印制板上的延迟时间与引线的特性阻抗有关，即与印制线路板材料的介电常数有关。

可以粗略地认为，信号在印制板引线的传输速度，约为光速的1/3到1/2之间。

微控制器构成的系统中常用逻辑电话元件的Tr（标准延迟时间）为3到×××s之间。

在印制线路板上，信号通过一个7W的电阻和一段25cm长的引线，线上延迟时间大致在4~20ns之间。

也就是说，信号在印刷线路上的引线越短越好，最长不宜超过25cm。

而且过孔数目也应尽量少，最好不多于2个。

当信号的上升时间快于信号延迟时间，就要按照快电子学处理。

此时要考虑传输线的阻抗匹配，对于一块印刷线路板上的集成块之间的信号传输，要避免出现Td＞Trd的情况，印刷线路板越大系统的速度就越不能太快。

用以下结论归纳印刷线路板设计的一个规则：信号在印刷板上传输，其延迟时间不应大于所用器件的标称延迟时间。

单片机硬件设计中的EMC兼容性与干扰抑制技术单片机硬件设计中的电磁兼容性（EMC）与干扰抑制技术引言在现代电子设备中，单片机（Microcontroller Unit，MCU）起到了至关重要的作用。

单片机的硬件设计必须考虑电磁兼容性（Electromagnetic Compatibility，EMC）和抑制干扰的技术。

本文将介绍单片机硬件设计中的EMC兼容性和干扰抑制技术，包括电磁干扰的来源、EMC设计要求、常用的干扰抑制技术以及正确的布线和接地技巧。

一、电磁干扰的来源电磁干扰可以由各种外部和内部因素引起。

以下是一些常见的电磁干扰来源：1. 射频辐射：包括无线通信、雷达或其他射频电源等设备产生的电磁波。

2. 电源线干扰：来自交流电源线的噪声，如谐波和干扰信号。

3. 开关电源：开关电源高频噪声会通过电源线和地线传播到其他电子设备中。

4. 过电压和静电放电：电气设备的开关、电磁阀等在操作时可能产生过电压和静电放电。

5. 瞬态电压：包括闪电击中电力线、开关电源的瞬态电压等。

二、EMC设计要求为了满足EMC设计要求，单片机硬件设计应考虑以下方面：1. 辐射和传导：抑制电磁辐射和传导干扰，以确保设备不会对其他设备产生干扰。

2. 抗干扰：增强设备的抗干扰能力，使其能够正常工作并受到外部干扰的影响较小。

3. 地址线、数据线和控制线的布局：合理的布局可以减少交叉耦合和串扰，降低电磁干扰。

4. 接地：良好的接地设计可以降低共模噪声和差模噪声，提高设备的抗干扰能力。

5. 输入输出端口的保护：通过使用适当的保护电路来保护单片机的输入输出端口，防止它们受到外部电磁干扰的损坏。

三、干扰抑制技术1. 滤波器：采用适当的滤波器可以抑制进入单片机的高频噪声。

常见的滤波器包括RC滤波器和LC滤波器。

2. 屏蔽：通过在关键部件周围添加屏蔽罩或屏蔽层，可以有效地防止电磁波的干扰。

3. 地线设计：良好的接地设计可以减少回路的回流电流，降低共模噪声，并提高设备的抗干扰能力。

电子设备怎样抗干扰的原理电子设备在工作过程中会遭受各种干扰，这些干扰可能来自于其他电子设备、外界电磁场、无线电波等等。

为了确保电子设备的正常运行，保持信号的准确传输和数据的正确处理，电子设备需要采取各种措施来抗干扰。

电子设备抗干扰的原理主要包括以下几个方面：1. 地线和屏蔽：地线和屏蔽是电子设备抗干扰的首要手段。

地线可以将设备的电磁噪声引导到地面，从而减少对信号的干扰。

而屏蔽则是在电子设备外壳上加上金属或导电材料，形成一个闭合的屏蔽结构，有效地隔绝外界电磁干扰。

2. 滤波器：滤波器是电子设备抗干扰的重要组成部分。

它能够滤除掉电源线上的高频噪声，使得电压波动较小，从而保证电子设备的正常运行。

常见的滤波器包括电源滤波器、信号滤波器等。

3. 隔离器：隔离器是将电子设备与外界分开的装置。

它可以通过隔离传输媒介、光电耦合等技术，防止外界的电磁波通过传输媒介进入设备内部，造成信号干扰。

4. 接地：良好的接地是保证电子设备抗干扰的基础。

接地可以将设备上的电磁波引到地面，避免它们对其他设备造成干扰。

同时，接地还可以形成一个电磁屏蔽环境，减少电磁辐射的影响。

5. 屏蔽和驱动能力：电子设备的输入和输出信号线往往容易受到干扰。

设备可以通过加上屏蔽层来减少外界干扰，同时增强驱动能力，保证信号的传输和处理准确性。

6. 抗干扰设计：在电子设备设计的过程中，还需要考虑抗干扰的因素。

例如，对电源线进行布线时，要避免与信号线相交，以减少电源线对信号的干扰；在电路板布局中，要合理安排元器件的位置，减少互相干扰的可能性。

7. 屏蔽技术：电子设备可以利用屏蔽技术来减少干扰的影响。

屏蔽技术可以包括电磁屏蔽、电磁波吸收、电磁波隔离等方式，有效地防止外界电磁辐射对设备的干扰。

总之，电子设备抗干扰的原理主要是通过地线和屏蔽、滤波器、隔离器、接地、屏蔽和驱动能力、抗干扰设计等手段，减少外界电磁干扰对设备的影响，保证设备的正常运行。

同时，合理的屏蔽技术也可以应用于电子设备的设计和制造中，提高设备的抗干扰性能。

单片机抗干扰措施概述在单片机应用中，抗干扰是一个非常重要的问题。

由于电磁干扰的存在，单片机可能会受到干扰信号的影响，导致系统的性能下降甚至功能失效。

因此，为了确保单片机系统的稳定运行，需要采取一些抗干扰措施。

本文将介绍单片机常见的抗干扰措施，包括软件抗干扰措施和硬件抗干扰措施。

软件抗干扰措施1. 外部中断和定时中断技术外部中断是单片机接收外部信号的一种方式，通过设置中断触发条件，当接收到特定信号时触发中断处理程序。

通过使用外部中断技术，可以及时响应干扰信号的触发，进行干扰处理。

定时中断也是一种常见的抗干扰措施。

通过设置定时器，定时生成中断信号，进行对干扰信号的定时处理。

2. 硬件监控和重启单片机系统中，可以通过硬件监控电压、温度、电流等参数，并根据监控结果采取相应措施。

例如，如果电压过高或过低，可以通过监控电源电压的方式，自动重启系统，以恢复正常运行。

3. 硬件看门狗硬件看门狗是一种常见的抗干扰措施。

通过设置看门狗定时器，在预设时间内必须向看门狗喂狗，否则看门狗将复位单片机。

看门狗能够有效监控单片机运行，并在系统崩溃或运行异常时进行自动重启。

硬件抗干扰措施1. 接口屏蔽和过滤对于单片机与外部设备接口，可以通过屏蔽和过滤的方式降低干扰信号的影响。

接口屏蔽是通过在接口线上添加屏蔽层，减少干扰信号对于单片机的干扰。

常见的屏蔽层材料包括金属层、导电胶和导电纤维等。

接口过滤是通过添加滤波器或滤波电路，降低接口信号中的干扰成分。

常见的滤波器包括低通滤波器和带阻滤波器等。

2. 地线设计在单片机系统中，地线设计也是一个重要的抗干扰措施。

合理地划分地线，避免地线回路产生环形，可以有效减少共模干扰。

3. 电源干扰削弱技术电源干扰是单片机系统中常见的干扰源之一。

为了降低电源干扰，可以采取以下措施：•过滤电源线，加装滤波电容和滤波电阻，降低电源中的高频干扰成分。

•使用稳压器或电源滤波器，确保电源稳定，并降低电源线上的干扰噪声。

浅谈计算机抗干扰技术计算机抗干扰技术是指对计算机设备和系统进行防止干扰、减小干扰、提高运行稳定性和可靠性的技术手段。

随着计算机在各个领域的广泛应用，环境中的电磁干扰对计算机设备的正常运行产生了一定的影响，因此开发和应用计算机抗干扰技术变得尤为重要。

以下将对计算机抗干扰技术进行浅谈。

一、计算机抗干扰的类型2.外部干扰：外部干扰是指计算机设备周围环境中其他设备对计算机设备产生的影响，包括温度、湿度、气压等。

3.自身干扰：自身干扰是指计算机设备内部的电路和元器件之间的相互影响，包括电磁兼容性和电磁暂态两种干扰形式。

二、计算机抗干扰的方法1.物理层抗干扰技术：物理层抗干扰技术主要包括对电磁干扰的阻断和屏蔽措施，如对电源线、信号线进行屏蔽处理，采用地线、屏蔽箱等设备进行屏蔽。

另外，合理布置设备和线缆的布局，降低传导干扰的发生。

2.程序层抗干扰技术：程序层抗干扰技术主要是通过改进软件设计、优化算法和编码方式，提高计算机系统的抗干扰能力。

例如，增加冗余校验、错误纠正码、差错控制等机制来保证数据的完整性和正确性。

3.电磁兼容性设计：电磁兼容性设计是指在设计计算机设备时，充分考虑计算机设备周围的电磁环境因素，采取合适的措施降低电磁干扰的发生。

包括合理布局电路板、抗干扰滤波器、增加接地和屏蔽等。

4.元器件选择：选择具有良好抗干扰特性的元器件，如高温耐受性、抗电磁波辐射、抗电磁波干扰等特点的元器件，可以提高整个系统的抗干扰能力。

三、计算机抗干扰技术应用场景1.军事领域：军事设备对干扰的抗性要求非常高，计算机抗干扰技术在战场指挥、雷达系统、通信系统等方面得到广泛应用。

2.能源领域：能源设备往往存在较高的电磁辐射或电磁波干扰，使用计算机抗干扰技术可以提高能源设备的稳定性和可靠性。

3.医疗领域：计算机在医疗设备中的应用越来越广泛，医疗设备对稳定性和可靠性要求较高，计算机抗干扰技术可以提高医疗设备的准确性和可靠性。

4.工业控制领域：工业控制设备往往工作环境恶劣，噪声和电磁干扰问题突出，计算机抗干扰技术可以提高工业控制设备的抗干扰能力，保证其正常运行。

50hz工频干扰硬件方案
50hz工频干扰硬件方案如下：
1. 电源滤波器
电源滤波器是抑制50Hz工频干扰的最常用方法之一。

它通过在电源线上插入一个低通滤波器，阻止50Hz的频率分量通过，从而减小其对设备的影响。

电源滤波器可以有效地衰减电网中的50Hz干扰，同时还能抑制其他电源噪声。

2. 电磁屏蔽
电磁屏蔽是另一种有效的抑制50Hz工频干扰的方法。

通过将设备或电路封闭在一个导电性能良好的金属屏蔽体内，可以有效地减小外界磁场对设备的影响。

此外，金属屏蔽体还可以反射电磁波，进一步减小干扰的影响。

3. 隔离变压器
隔离变压器是一种能够减小50Hz工频干扰影响的设备。

通过使用隔离变压器，可以将设备的电源与电网隔离，从而减小电网中的50Hz干扰对设备的影响。

隔离变压器通常具有较好的噪声抑制性能，能够有效地提高设备的抗干扰能力。

4. 接地技术
接地技术是抑制50Hz工频干扰的重要手段之一。

通过将设备的接地端子接地，可以将设备与大地连接起来，从而减小外界磁场对设备的影响。

良好的接地技术可以有效地提高设备的抗干扰能力，同时还能减小设备自身的电磁辐射。

第章硬件抗干扰技术硬件抗干扰技术是一种用于处理电子设备之间相互干扰的方法。

在现代电子设备的发展中，我们常常面临着电磁干扰、信号噪声、电源噪声等不同形式的干扰。

这些干扰可能会对电子设备的正常运行和数据传输产生负面的影响。

因此，硬件抗干扰技术在现代电子设备中变得越来越重要。

1. 抗电磁干扰技术电磁干扰最常见的形式是由电磁波辐射而来的噪声。

现代电子设备的高密度集成和高速信号传输都会产生电磁波，从而导致电磁干扰。

抗电磁干扰技术通常包括以下几个方面的内容：1.1 电磁屏蔽电磁屏蔽是一种将电子设备内部电磁波与外部电磁波隔离的方法。

这种方法包括两种屏蔽方式：一种是屏蔽箱，即在电子设备外部设置一个屏蔽箱，将其内部的电磁波与外部的电磁波隔离。

另一种是屏蔽片，即在电子器件的电路板上添加一个屏蔽片，将它与电路板接地，从而有效地屏蔽电磁波。

1.2 电磁兼容性设计在电子设备的设计中，设计人员应当采取措施来保证设备对外部电磁环境的适应性，即保证设备的电磁兼容性。

电磁兼容性设计包括以下几个方面：电路板的布线设计、接地设计、信号线的长度和形状选定、射频滤波电路设计等。

2. 抗信号噪声技术信号噪声对于电子设备的正常工作具有很大的影响，容易导致误差信号和干扰信号产生。

因此，抗干扰技术十分必要。

在抗信号噪声技术中，常用的方法包括以下几种：2.1 信号滤波信号滤波是一种通过选定合适的滤波器，从信号中消除频率在一定范围内的噪声的方法。

常用的信号滤波器有低通滤波器、带通滤波器和陷波滤波器等。

2.2 信号匹配信号匹配是通过选定合适的电路参数，保证信号传输的稳定性和可靠性。

在信号匹配中，需要考虑信号传输线路的阻抗参数和传输电路的参数等因素。

3. 抗电源噪声技术电源噪声是指由电源引起的噪声信号，对电子设备的正常运行产生负面影响。

因此，抗电源噪声技术成为了一项十分重要的技术。

常用的方法包括以下几个方面：3.1 电源去耦电源去耦是一种对设备电源进行滤波和去除噪声的方法。
