恒定电流提高篇1.如图所示是一实验电路图，在滑动触头由a 端滑向b 端的过程中，下列表述正确的是A ．路端电压变小B ．电流表的示数变大C ．电源内阻消耗的功率变小D ．电路的总电阻变大2.电源的效率定义为外电路电阻消耗的功率与电源的总功率之比.在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U 为路端电压，I 为干路电流，a 、b 为图线上的两点，相应状态下电源的效率分别为、.由图可知、的值分别为A、、 B 、、 C 、、 D 、、 3.在右图的闭合电路中，当滑片向右移动时，两电表读数的变化是 （A ）○A 变大， ○V 变大 （B ）○A 变小，○V 变大（C ）○A 变大， ○V 变小 （D ）○A 变小，○V 变小4.电动势为E 、内阻为r 的电源与定值电阻R 1、R 2及滑动变阻器R 连接成如图所示的电路，当滑动变阻器的触头由中点滑向b 端时，下列说法正确的是 （ ） A.电压表和电流表读数都增大 B.电压表和电流表读数都减小 C.电压表读数增大，电流表读数减小 D.电压表读数减小，电流表读数增大ηa ηb ηa ηb η3414132312122313P5.如图所示，M 、N 是平行板电容器的两个极板，R 0为定值电阻，R 1、R 2为可调电阻，用绝缘细线将质量为、带正电的小球悬于电容器内部。
闭合电键S ，小球静止时受到悬线的拉力为F 。
调节R 1、R 2，关于F 的大小判断正确的是 A ．保持R 1不变，缓慢增大R 2时，F 将变大 B ．保持R 1不变，缓慢增大R 2时，F 将变小 C ．保持R 2不变，缓慢增大R 1时，F 将变大D ．保持R 2不变，缓慢增大R 1时，F 将变小6.如图所示，电动势为E 、内阻不计的电源与三个灯泡和三个电阻相接。
只合上开关S 1，三个灯泡都能正常工作。
如果再合上S 2，则下列表述正确的是A ．电源输出功率减小B ．L 1上消耗的功率增大C ．通过R 1上的电流增大D ．通过R 3上的电流增大7.如图甲所示，理想变压器原、副线圈的匝数比为10：1，R 1＝20 ，R 2＝30 ，C 为电容器。
高中物理题型分类汇总含详细答案-----恒定电流一、单选题1.如图所示，一根长为L，横截面积为S的金属棒，其材料的电阻为R，棒内单位体积自由电子数为n，电子的质量为m，电荷量为e。
在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v，则金属棒内的电场强度大小为（）A. B. C. D.2.如图所示为某同学设计的多用电表的原理示意图。
虚线框中S为一个单刀多掷开关，通过操作开关，接线柱B可以分别与触点1、2、3接通，从而实现使用多用电表测量不同物理量的不同功能。
关于此多用电表，下列说法中正确的是（）A.当S接1时，处于测量电流的挡位，其中接线柱B接的是黑表笔B.当S接2时，处于测量电压的挡位，其中接线柱B接的是黑表笔C.当S接2时，处于测量电阻的挡位，其中接线柱B接的是红表笔D.当S接3时，处于测量电压的挡位，其中接线柱B接的是红表笔3.如图，是一实验电路图，在滑动触头由a端滑向b端的过程中，下列表述正确的是（）A.路端电压变大B.电流表的示数变小C.电源的输出功率变小D.电路的总电阻变大4.如图所示，E为电源，其内阻不可忽略，R T为热敏电阻，其阻值随温度的升高而减小，L 为指示灯泡，C为平行板电容器，G为灵敏电流计。
闭合开关S，当环境温度明显升高时，下列说法正确的是（）A.G中电流方向由a到bB.R T两端电压变大C.C所带的电荷量保持不变D.L变暗5.把两根同种材料的电阻丝分别连在两个电路中，A电阻丝的长度为L，直径为d，B电阻丝长度为2L，直径为2d。
要使A、B电阻丝消耗的功率相同，加在两电阻丝上的电压之比应为（）A.U A∶U B＝1∶1B.U A∶U B＝∶1C.U A∶U B＝∶2D.U A∶U B＝2∶16.在如图所示的电路中，当开关S闭合后，若将滑动变阻器的滑片P向上调节，下列说法正确的是（）A.灯变亮，电容器的带电荷量增大B.灯变暗，电压表的示数增大C.灯变暗，电压表和电流表的示数都增大D.灯变暗，电流表的示数减小7.用电流表和电压表测量电阻R的阻值。
2018年—2023年高考物理恒定电流部分真题汇编+答案详解（真题部分）1.(2023全国乙,20,6分)(多选)黑箱外有编号为1、2、3、4的四个接线柱,接线柱1和2、2和3、3和4之间各接有一个电阻,在接线柱间还接有另外一个电阻R 和一个直流电源。
测得接线柱之间的电压U12=3.0 V,U23=2.5 V,U34=-1.5 V。
符合上述测量结果的可能接法是()A.电源接在1、4之间,R接在1、3之间B.电源接在1、4之间,R接在2、4之间C.电源接在1、3之间,R接在1、4之间D.电源接在1、3之间,R接在2、4之间2.(2022江苏,2,4分)如图所示,电路中灯泡均正常发光,阻值分别为R1=2 Ω,R2=3 Ω,R3=2 Ω,R4=4 Ω,电源电动势E=12 V,内阻不计。
四个灯泡中消耗功率最大的是()A.R1B.R2C.R3D.R43.(2022北京,13,3分)某同学利用压力传感器设计水库水位预警系统。
如图所示,电路中的R1和R2,其中一个是定值电阻,另一个是压力传感器(可等效为可变电阻)。
水位越高,对压力传感器的压力越大,压力传感器的电阻值越小。
当a、b两端的电压大于U1时,控制开关自动开启低水位预警;当a、b两端的电压小于U2(U1、U2为定值)时,控制开关自动开启高水位预警。
下列说法正确的是 ()A.U1<U2B.R2为压力传感器C.若定值电阻的阻值越大,开启高水位预警时的水位越低D.若定值电阻的阻值越大,开启低水位预警时的水位越高4.(2019浙江4月选考,8,3分)电动机与小电珠串联接入电路,电动机正常工作时,小电珠的电阻为R1,两端电压为U1,流过的电流为I1;电动机的内电阻为R2,两端电压为U2,流过的电流为I2。
则()A.I1<I2B.U1U2>R1R2C.U1U2=R1R2D.U1U2<R1R25.(2019江苏单科,3,3分)如图所示的电路中,电阻R=2 Ω。
（三年经典）2011-2013全国各地高考物理真题分类汇编（详解）恒定电流（包括传感器、逻辑电路）1．（2011年高考·海南理综卷）自然界的电、热和磁等现象都是相互联系的，很多物理学家为寻找它们之间的联系做出了贡献。
下列说法正确的是（ ）A ．奥斯特发现了电流的磁效应，揭示了电现象和磁现象之间的联系B ．欧姆发现了欧姆定律，说明了热现象和电现象之间存在联系C ．法拉第发现了电磁感应现象，揭示了磁现象和电现象之间的联系D ．焦耳发现了电流的热效应，定量经出了电能和热能之间的转换关系 1.ABC 解析：考察物理学的发展史，选ACD.2．（2011年高考·北京理综卷）物理关系式不仅反映了物理量之间的关系，也确定了单位间的关系。
如关系式U=IR 既反映了电压、电流和电阻之间的关系，也确定了V （伏）与A （安）和Ω（欧）的乘积等效。
现有物理量单位：m （米）、s （秒）、N （牛）、J （焦）、W （瓦）、C （库）、F （法）、A （安）、Ω（欧）和T （特），由他们组合成的单位都与电压单位V （伏）等效的是A ．J/C 和N/CB ．C/F 和T ❿m 2/sC ．W/A 和C ❿T·m/sD ．2121Ω⋅W 和T·A·m 2.B 解析：由物理关系式W ＝qU ，可得电压的单位V （伏）等效的是J/C ；由物理关系式U ＝Q /C ，可得电压的单位V （伏）等效的是C /F ；由物理关系式E ＝n △φ△t ，φ＝BS ，可得电压的单位V （伏）等效的是T ּm 2/s ；由物理关系式P ＝U 2/R ，可得电压的单位V （伏）等效的是1122W ⋅Ω；由物理关系式P ＝UI ，可得电压的单位V （伏）等效的是W/A ；B 选项正确，A 、C 、D 错误。
3．（2011年高考·全国大纲版理综卷）通常一次闪电过程历时约0.2~0.3s ，它由若干个相继发生的闪击构成。
高中物理题型分类汇总含详细答案----恒定电流一、单选题1.某家用台灯可通过调节开关使它的亮度逐渐增大到最亮，若灯最亮时的电压为220V，工作电流为0.18A，则当电压为110V时，灯丝的电阻为（）A.等于1222ΩB.等于611ΩC.大于1222ΩD.小于1222Ω2.舒城正在创建交通安全文明城市，遵守交通法规从我做起。
根据你对斑马线旁边红、绿信号灯的了解，在图中符合实际的电路图是（）A. B. C. D.3.如图所示电路中，电源的内阻为r，三只灯泡原来都正常发光，当滑动变阻器的滑动触头P向左移动时，下面的判断不正确的是（）A.变亮B.变亮C.变亮D.路端电压变小4.如图所示，电路中每个电阻的阻值与电源内阻均相等，电容器C与其中一个电阻串联在一个支路，若闭合开关k、k1和k2，电容器的电荷量为Q，若只闭合k、k1时电容器的电量为Q1，若只闭合k、k2时电容器的电荷量Q2，则Q1、Q2分别为（）A.2Q，3QB.，C.，D.，5.如图所示的电路中，当变阻器R3的滑片向上移动时（）A.电压表示数变小，电流表示数变大B.电压表示数变大，电流表示数变小C.电压表示数变大，电流表示数变大D.电压表示数变小，电流表示数变小6.健康同学认为，欧姆表测量电阻不够准确，他想换用伏安法进一步测量一段阻值约为5Ω电阻丝的电阻，有下列器材与电路：a．电流表A1(0.6A，内阻约为0.1Ω)b．电流表A2(3A，内阻约为0.1Ω)c．电压表V1(3V，内阻约为6kΩ)d．电压表V2(15V，内阻约为20kΩ)e．滑动变阻器R1(2kΩ，0.5A)f．滑动变阻器R2(10Ω，2A)g．干电池E(3V，内阻约为0.05Ω)h．开关一个，带夹子的导线若干为了尽量减小测量数据的读数误差，他应该（）A.电流表选用a，电路选甲B.电流表选用b，电路选甲C.电流表选用a，电路选乙D.电流表选用b，电路选乙7.电路如图，电源内阻不可忽略，闭合开环后将滑动变阻器的滑动头P向右滑动，关于各表读数变化，下列说法正确的是（）A.电源电压不变，所以电压表读数不变B.电压表读数与电流表A1读数之比变大C.电流表A1读数变大D.电流表A2读数变大二、多选题8.如图所示，图线1、2表示的导体的电阻分别为，，则下列说法正确的是（）A.B.C.将与串联后接于电源上，则电流比I1：I2=1：1D.将R1与R2并联后接于电源上，则电流比I1∶I2=3∶19.如图甲所示为一电源路端电压与电流关系的函数图象,把此电源接在如图乙所示的电路中,其中, .则下列说法中错误的是()A.若C，D间连一电容为C=20μF的电容器,则电容器所带电荷量是B.若C，D间用一导线连接,则电源效率最高C.若在C，D间连一个理想电流表,其读数是0.375AD.若在C，D间连一个理想电压表,其读数是0.75V10.一个T形电路如图所示，电路中的电阻，，。
新课标高考物理专题复习：《恒定电流》( 附参照答案 )一、选择题。
（共 20 小题，每题 3 分，共 60 分，部分分 1 分）1. 如图，电源电动势为E，内阻为r ，给外电阻R供电，则以下图中不可以反应全电路特色的图象是 ()E r IUU/V I/A U/V P出/WE/rOI/A O E U/V OCR/ΩO r R/ ΩA B D2．如下图，电源电动势=8V，内电阻为r =0.5 Ω，“ 3V,3W”的灯泡L与电动机 M串连接E在电源上，灯泡恰巧正常发光，电动机恰巧正常工作，电动机的线圈电阻L R0=1.5Ω 。
以下说法正确的选项是()E A．经过电动机的电流为 1.6A B．电动机的效率是62.5%MrC．电动机的输入功率为 1.5W D．电动机的输出功率为3W3．在如下图电路中，闭合电键S，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用123表示，电表示数I 、 U、U和U变化量的大小分别用I 、U1、U2和U3表示．以下比值正确的选项是（）A.U1/I不变，U1/I 不变 C.U2/I变大，U2/I 变大C.U2/I变大，U2/I 不变 D.U3/I变大， U3/I 不变4．右图为包括某逻辑电路的一个简单电路图，L 为小灯泡．光照耀电阻远小于 R．则以下说法正确的选项是（）A．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 不发光B．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 发光C．该逻辑电路是与门电路；当电阻R 遇到光照时，小灯泡L 不发光D．该逻辑电路是或门电路；当电阻R 遇到光照时，小灯泡L 发光R时，其阻值将变得5VR1R L5. 小灯泡通电后其电流I随所加电压U变化的图线如下图，P为图线上一点，为图线的PN切线， PQ为 U轴的垂线， PM为 I 轴的垂线。
则以下说法中正确的选项是()A．跟着所加电压的增大，小灯泡的电阻增大1IUB．对应P点，小灯泡的电阻为R＝I2I2 M PC．对应P点，小灯泡的电阻为R＝U1I1 N21I－ ID．对应P点，小灯泡的功率为图中矩形PQOM所围的面积QO U1U6. 如下图，四个同样的电流表分别改装成两个安培表和两个伏特表，安培表A1的量程大于A2的量程，伏特表 V1的量程大于 V2的量程，把它们按图接入电路中，则以下说法正确的选项是A．安培表 A1的读数大于安培表 A2的读数B．安培表A1的偏转角大于安培表A2的偏转角C．伏特表V1的读数小于伏特表V2的读数D．伏特表 V1的偏转角等于伏特表V2的偏转角7．如下图的电路中，电池的电动势为E，内阻为 r ，电路中的电阻 R1、 R2和 R3的阻值都相同．在电键 S 处于闭合状态下，若将电键S 由地点 1 切换到地点2。
恒定电流1.（2024年江西卷考题）7. 石墨烯是一种由碳原子组成的单层二维蜂窝状晶格结构新材料，具有丰富的电学性能．现设计一电路测量某二维石墨烯样品的载流子（电子）浓度。
如图（a ）所示，在长为a ，宽为b 的石墨烯表面加一垂直向里的匀强磁场，磁感应强度为B ，电极1、3间通以恒定电流I ，电极2、4间将产生电压U 。
当31.0010A I −=⨯时，测得U B −关系图线如图（b ）所示，元电荷191.6010C e −=⨯，则此样品每平方米载流子数最接近（ ）A. 191.710⨯B. 151.710⨯C. 202.310⨯D. 162.310⨯2.（2024全国甲卷考题）12. 如图，金属导轨平行且水平放置，导轨间距为L ，导轨光滑无摩擦。
定值电阻大小为R ，其余电阻忽略不计，电容大小为C 。
在运动过程中，金属棒始终与导轨保持垂直。
整个装置处于竖直方向且磁感应强度为B 的匀强磁场中。
(1)开关S 闭合时，对金属棒施加以水平向右的恒力，金属棒能达到的最大速度为v 0。
当外力功率为定值电阻功率的两倍时，求金属棒速度v 的大小。
(2)当金属棒速度为v 时，断开开关S ，改变水平外力并使金属棒匀速运动。
当外力功率为定值电阻功率的两倍时，求电容器两端的电压以及从开关断开到此刻外力所做的功。
一、单选题1．（2024·广西·高考真题）将横截面相同、材料不同的两段导体1L 、2L 无缝连接成一段导体，总长度为1.00m ，接入图甲电路。
闭合开关S ，滑片P 从M 端滑到N 端，理想电压表读数U 随滑片P 的滑动距离x 的变化关系如图乙，则导体1L 、2L 的电阻率之比约为（ ）A ．2:3B ．2:1C ．5:3D ．1:32．（2024·江西南昌·三模）在如图所示的电路中，已知A 、B 两个电容器的电容之比A B :1:2C C =，每个电阻都相同，则两个电容器带电量之比A B :Q Q 为（ ）A ．1:2B ．2:3C ．1:1D ．2:13．（2024·北京顺义·一模）某同学想通过测绘一只额定电压为2.5V 小灯泡的I -U 图像来研究小灯泡的电阻随电压变化的规律。
高二物理复习题（恒定电流）一、选择题1.电阻A , B 的I-U 图像如图，由图像可知 A A , B 阻值之比为2： 3 B A ，B 阻值之比为3： 1 C A , B 串联后的I-U 图线位于I 区 D A , B 并联后的I-U 图线位于n 区2 •一个标有“ 220V , 60W ”的白炽灯泡，加上的电压过程中，电压U 和电流I 的关系可用图线表示，在如下给出的四个图线中，符合实际的是:A R i < R 2 < R 3B R 2 < R 3 < R iC R 3 < R? < R iD R 3 < R i < R 2测量值小于真实值B 外接电路由于电压表内阻的分流，使得电阻的测量值大于真实值C 内接电路由于电流表内阻的分压，使得电阻的测量值小于真实值D 内接电路由于电流表内阻的分压，使得电阻的测量值等于真实值 &用电器离电源L 米，线路上的电流为I ,为使在线路上的电压降不超过U ,已知输电线R 3均为可变电阻，要使电阻 R 消耗的电功率增大，则可以 A 增大R i B 减小R i C 减小R 2 D 增大R 3 4 •如图所示电路中, K 闭合后，三个灯实际消耗的电功率相 同。
则三个灯的电阻 R i 、R 2、R 3的关系是5.如图电路中, 当变阻器R 的滑片P 向下滑动时，电压表和 电流表的示数变化的情况是 A V 和A 的示数都变大 B V 和A 的示数都变小 —t=l ——R-----------I'll ------------C V 的示数变大，A 的示数变小D V 的示数变小，A 的示数变大 6. 电阻R i 和R 2串联后，两端加上 i2V 稳定电 压，现用内阻不是远大于 R 和R 2的电压表接在R i 两端，电压表示数为 8V ,若将此电压表接在 R 2两 端，则电压表的示数将 A 小于4V B 等于4V C 大于4V D 大于8V 7. 用伏安法测电阻时，电流表外接电路和电流 表内接电路的误差来源是 A 外接电路由于电压表内阻的分流， 使得电阻的RU 由0开始逐渐增大到220V ,在此的电阻率为P 。
高中物理：恒定电流 练习（含答案）1、在10 s 内通过电解槽某一横截面向右迁移的正离子所带的电荷量为2匚向左迁移的负离子 所带电荷量为3 C,那么电解槽中电流强度大小为（）A . 0.1 AB . 0.2 AC . 0.3 AD . 0.5 A2、以下说法中正确的是（）A .在外电路中和电源内部，正电荷都受静电力作用，所以能不断地定向移动形成电流B .静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少C .在电源内部正电荷能从负极到达正极是因为电源内部只存在非静电力而不存在静电力D .静电力移动电荷做功电势能减少,非静电力移动电荷做功电势能增加3、如图所示是某晶体二极管的伏安特性曲线，下列说法正确的是（）A .加正向电压时,二极管电阻较小，且随着电压的增大而增大B .加反向电压时,二极管电阻较大，无论加多大电压，电流都很小C .无论是加正向电压还是加反向电压，电压和电流都不成正比，所以二极管是非线性元件D .二极管加正向电压时，电流随电压变化是一条直线4、（双选）两只完全相同的灵敏电流计改装成量程不同的电压表V 1、V 2,若将两表串联后去测某 一线路的电压，则两只表（）A .读数相同B .指针偏转的角度相同C .量程大的电压表读数大D .量程大的电压表读数小5、下面是某电热水壶的铭牌，由此可知该电热水壶正常加热1 min 产生的热量为（）反向应HiW4,0 anYaw惠一一正向电珏/vC . 1.32X 104 J6、一段长为L 、电阻为R 的均匀电阻丝，把它拉成3L 长的均匀细丝后,再切成等长的三段，则其 中每一段电阻丝的阻值为（）A .3RB .RC . R7、如图所示,电源电动势为E,内阻为r 。
当可变电阻的滑片P 向b 点移动时，电压表,.•的读数U 1与电压表二•的读数U 2的变化情况是（）A. U 1变大,U 2变小B. U 1变大,U 2变大C. U 1变小,U 2变小D. U 1变小,U 2变大8、（双选）下列操作正确的是（）A .用多用电表测电压时，要将红表笔接高电势点B .用多用电表测电流时，应将多用电表串联接入电路C .用多用电表测电阻时，要选择合适挡位,使表头指针偏转角度尽可能大D .用多用电表测电阻时，待测电阻可以与外电路的电源相连接*9、关于电源的说法不正确的是（）A .电源外部存在着由正极指向负极的电场,内部存在着由负极指向正极的电场B .在电源外部电路中，负电荷靠电场力由电源的负极流向正极C .在电源内部电路中,正电荷靠非静电力由电源的负极流向正极D .在电池中,靠化学作用使化学能转化为电势能*10、（多选）小灯泡通电后其电流I 随所加电压U 变化的图线如图所示,P 为图线上一点,PN 为 图线的切线,PQ 为U 轴的垂线,PM 为I 轴的垂线,则下列说法中正确的是（）A.1.80X 103 J B . 1.10X 104 J D . 1.08X 105 JD .对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积 毫安表的满偏电流是1 mA,内电阻为100 Q ,现有两个定值电阻R 1 = 200 Q ,R 2=600 Q ,用这60 W ”，C 灯“20 V 20 W ”，D 灯“20 V 20 W ”。

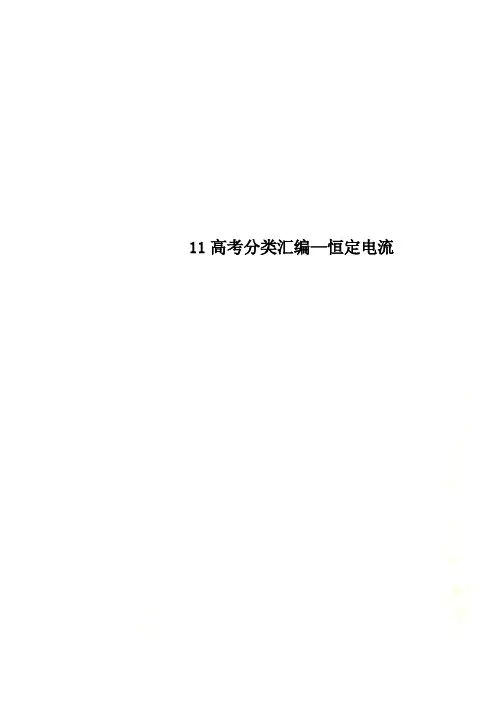

11高考分类汇编—恒定电流2011普通高校招生考试试题汇编-恒定电流 1(北京第17题)．如图所示电路，电源内阻不可忽略。
开关S 闭合后，在变阻器R 0的滑动端向下滑 动的过程中，A ．电压表与电流表的示数都减小B ．电压表与电流表的小数都增大C ．电压表的示数增大，电流表的示数减小D ．电压表的示数减小，电流表的示数增大2(海南第2题).如图，E 为内阻不能忽略的电池，R 1、R 2、R 3为定值电阻，S 0、S 为开关，V 与A 分别为电压表与电流表。
初始时S0与S 均闭合，现将S 断开，则A. ○V 的读数变大，○A 的读数变小B. ○V 的读数变大，○A 的读数变大C. ○V 的读数变小，○A 的读数变小D. ○V 的读数变小，○A 的读数变大 解析：S 开，相当于电阻变大，总电流减小，A VS 1 E ，rR 2R 0故端电压增大，○V的读数变大，把R1归为内阻，则R3中的电压也增大，R3中的电流也增大，R3中的电压也增大，3(2011上海第6题)．右表是某逻辑电路的真值表，该电路是答案：D4(2011上海第12题)．如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时，(A)电压表V读数先变大后变小，电流表A读数变大(B)电压表V读数先变小后变大，电流表A读数变小(C)电压表V读数先变大后变小，电流表A读数先变小后变大(D)电压表V读数先变小后变大，电流表A读数连接好，请完成实验电路的连接。
（3）图（c ）是一个多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程。
当转换开关S 旋到位置3时，可用来测量 ；当S 旋到位置 时，可用来测量电流，其中S 旋到位置 时量程较大。
解析：（1）①断开待测电阻，将选择开关旋到“×100”档：②将两表笔短接，调整“欧姆调零旋钮”，使指针指向“0Ω”；③再接入待测电阻，将指针示数×100，即为待测电阻阻值。
专题11 恒定电流 （2010-2019）题型一、闭合电路的欧姆定律的综合考查...................................................................................................... 1 题型二、电路的动态变化 ................................................................................................................................. 2 题型三、含有电容器的电路 ............................................................................................................................. 3 题型四、电流的微观表达 ................................................................................................................................. 6 题型五、功率、小灯泡的伏安特性曲线.......................................................................................................... 6 题型五、测量电阻R 阻值的综合问题 ........................................................................................................... 10 题型六、测量电源动势E 和内阻r ................................................................................................................. 21 题型七、多用电表的理解与综合应用 .. (31)题型一、闭合电路的欧姆定律的综合考查1.（2019江苏）如图所示的电路中，电阻R=2Ω．断开S 后，电压表的读数为3V ；闭合S 后，电压表的读数为2V ，则电源的内阻r 为（ ）A. 1ΩB. 2ΩC. 3ΩD. 4Ω【答案】A【解析】开关s 断开时有：3V E =，开s 闭合时有：2ER R r=+，其中2R =Ω，解得：1r =Ω， 故A 正确。
2.（2016江苏卷）如图所示的电路中，电源电动势为12 V ，内阻为2 Ω，四个电阻的阻值已在图中标出．闭合开关S ，下列说法正确的有（ ）A.路端电压为10 VB.电源的总功率为10 WC.a 、b 间电压的大小为5 VD.a 、b 间用导线连接后，电路的总电流为1 A【答案】AC【解析】由题图知外电路的总电阻为10Ω，回路的总电阻为12Ω，由全电路欧姆定律可知1,EI A R==所以路端电压10,R U IR V ==A 正确；电源的总功率12,P IE W ==B 错误；由串并联电路特点得a 、b 的电流均为0.5A ，所以0.5(155)5,ab U V =⨯-=C 正确；a 、b 间用导线连接后，根据电路的连接可求得外电路的电阻为7.5Ω回路的总电阻为9.5Ω，所以D 错误。
题型二、电路的动态变化3.（2014上海）如图，电路中定值电阻阻值R 大于电源内阻阻值r 。
将滑动变阻器滑片向下滑动，理想电压表V1、V2、V3示数变化量的绝对值分别为△V1、△V2、△V3，理想电流表A 示数变化量的绝对值△I ，则（ ）A. A 的示数增大B. V2的示数增大C. △V3与△I 的比值大于rD. △V1大于△V2【答案】ACD【解析】本题考查闭合电路欧姆定律和串、并联电路的特点，滑片向下滑动，连入电路中的电阻R 变减小，由I=E/(R+R 变+r)，A 表示数增大，故A 正确；V2表测量的是电源的输出电压U2=E －Ir 减小，故B 错误； U3＝E －Ir －IR ，则有△V3＝△I×(R+r), △V3与△I 的比值等于R+r ，大于r ，故C 正确。
△V2＝△I×r , △V1＝△I×R,又因为题目告知R>r ,得△V1大于△V2 ，故D 正确， 4.（2019全国2）某小组利用图（a ）所示的电路，研究硅二极管在恒定电流条件下的正向电压U 与温度t 的关系，图中V1和V2为理想电压表；R 为滑动变阻器，R0为定值电阻（阻值100 Ω）；S 为开关，E 为电源。
实验中二极管置于控温炉内，控温炉内的温度t 由温度计（图中未画出）测出。
图（b ）是该小组在恒定电流为50.0μA 时得到的某硅二极管U-I 关系曲线。
回答下列问题：（1）实验中，为保证流过二极管的电流为50.0μA ，应调节滑动变阻器R ，使电压表V1的示数为U1=______mV ；根据图（b ）可知，当控温炉内的温度t 升高时，硅二极管正向电阻_____（填“变大”或“变小”），电压表V1示数_____（填“增大”或“减小”），此时应将R 的滑片向_____（填“A”或“B”）端移动，以使V1示数仍为U1。
（2）由图（b ）可以看出U 与t 成线性关系，硅二极管可以作为测温传感器，该硅二极管的测温灵敏度为Δ||ΔUt=_____×10-3V/℃（保留2位有效数字）。
【答案】 (1). 5.00 (2). 变小 (3). 增大 (4). B (5). 2.8 【解析】（1）U1=IR0=100Ω×50×10-6A=5×10-3V=5mV 由UR I= ，I 不变，温度升高，U 减小，故R 减小；由于R 变小，总电阻减小，电流增大；R0两端电压增大，即V1表示数变大，只有增大电阻才能使电流减小，故华东变阻器向右调节，即向B 短调节。
由图可知，Ut∆∆ =2.8×10-3V/℃题型三、含有电容器的电路5.（2018江苏，8,4分） 如图所示，电源E 对电容器C 充电，当C 两端电压达到80 V 时，闪光灯瞬间导通并发光，C 放电．放电后，闪光灯断开并熄灭，电源再次对C 充电．这样不断地充电和放电，闪光灯就周期性地发光．该电路（ ）A. 充电时，通过R的电流不变B. 若R增大，则充电时间变长C. 若C增大，则闪光灯闪光一次通过的电荷量增大D. 若E减小为85 V，闪光灯闪光一次通过的电荷量不变【答案】BCD【解析】充电时，通过R的电流逐渐减小，选项A错误；若R增大，充电的最大电流减小，充电时间变长，选项B正确；若C增大，电容器充满电后带的电荷量增多，则闪光灯闪光一次通过的电荷量增大，选项C 正确；若E减小为85 V，电容器充满电后电压仍然大于闪光灯导通需要的电压，所以闪光灯闪光一次通过的电荷量不变，选项D正确.6．（2014·天津卷）如图所示，电路中R1、R2均为可变电阻，电源内阻不能忽略，平行板电容器C的极板水平放置．闭合开关S，电路达到稳定时，带电油滴悬浮在两板之间静止不动．如果仅改变下列某一个条件，油滴仍能静止不动的是()A．增大R1的阻值B．增大R2的阻值C．增大两板间的距离D．断开开关S【答案】．B【解析】本题考查含有电容器的动态电路及受力平衡等知识点，为了保证带电油滴悬浮在两板之间静止不动，就要使电容器两板之间的场强E 不变．电路稳定后，和电容器相串联的电阻对电容器两端的电压不产生影响，而增大R1的阻值将使电容器两端的电压增大，根据E ＝Ud 可知，E 增大，故A 错误；增大R2的阻值，电容器两端的电压不变，E不变，故B 正确；增大两板间的距离，E 减小，故C 错误；断开开关S ，电容器两端的电压发生改变，D 错误．7．（全国新课标2）阻值相等的四个电阻，电容器C 及电池E （内阻可忽略）连接成如图所示电路．开关S 断开且电流稳定时，C 所带的电荷量为1Q ；闭合开关S ，电流再次稳定后，C 所带的电荷量为2Q ．1Q 与2Q 的比值为( )A ．25B ．12C ．35D ．23【答案】C【解析】由已知可得：11Q =U C 22Q =U C 则1122Q U =Q U S 断开时等效电路如下()()()()1R R +R R +R +R 1U =E R R +R 2R +R +R +R⋅⨯1E 5=S 闭合时等效电路如下： 2R R1R +R U =E R R 3R +R +R⋅=⋅ 则1122Q U 3=Q U 5=题型四、电流的微观表达8.（2015安徽）．一根长为L，横截面积为S的金属棒，其材料的电阻率为ρ。
棒内单位体积自由电子数为n，电子的质量为m，电荷量为e。
在棒两端加上恒定的电压时，棒内产生电流、自由电子定向运动的平均速率为v。
则金属棒内的电场强度大小为( )A．22meLv B．2m Snev C．ρnev D．evSLρ【答案】C【解析】试题分析：UIR=，I=neSv，LRSρ=，UEL=，联立得E=ρnev，故选C。
题型五、功率、小灯泡的伏安特性曲线9.（2017·新课标1）某同学研究小灯泡的伏安特性，所使用的器材有：小灯泡L（额定电压3.8 V，额定电流0.32 A）；电压表V d V（量程3 V，内阻3 kΩ）；电流表A d（量程0.5 A，内阻0.5 Ω）；固定电阻R0（阻值1 000 Ω）；滑动变阻器R（阻值0~9.0 Ω）；电源E（电动势5 V，内阻不计）；开关S；导线若干。
（1）实验要求能够实现在0~3.8 V的范围内对小灯泡的电压进行测量，画出实验电路原理图。
（2）实验测得该小灯泡伏安特性曲线如图（a）所示。
由实验曲线可知，随着电流的增加小灯泡的电阻_________（填“增大”“不变”或“减小”），灯丝的电阻率__________（填“增大”“不变”或“减小”）。
（3）用另一电源E0（电动势4 V ，内阻1.00 Ω）和题给器材连接成图（b ）所示的电路，调节滑动变阻器R 的阻值，可以改变小灯泡的实际功率。
闭合开关S ，在R 的变化范围内，小灯泡的最小功率为____________W ，最大功率为___________W 。
（结果均保留2位小数）【答案】（1）如图所示 （2）增大 增大 （3）0.39 1.17【解析】（1）要求能够实现在0~3.8 V 的范围内对小灯泡的电压进行测量，故滑动变阻器用分压式接法，小灯泡为小电阻，电流表用外接法，如答案图所示；（2）由I –U 图象知，切线的斜率在减小，故灯泡的电阻随电流的增大而增大，再由电阻定律lR Sρ=知，电阻率增大；（3）当滑动变阻器的阻值为9 Ω时，电路电流最小，灯泡实际功率最小，此时E=U+I （r+R ）得U=–10I+4，在图中作出该直线如左图所示，交点坐标约为U=1.75 V ，I=225 mA ，P1=UI=0.39 W ；整理得：1E I U R r R r=-+++，当直线的斜率最大时，与灯泡的I –U 曲线的交点坐标最大，即灯泡消耗的功率最大。
