TI芯片后缀名与封装详解

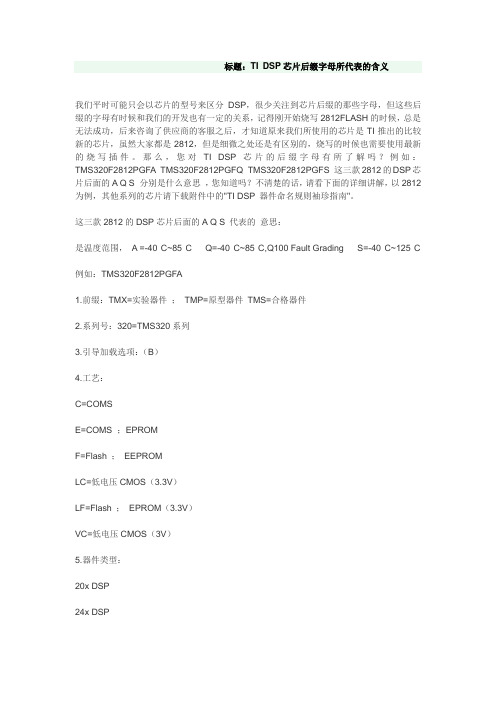

标题：TI DSP芯片后缀字母所代表的含义我们平时可能只会以芯片的型号来区分DSP，很少关注到芯片后缀的那些字母，但这些后缀的字母有时候和我们的开发也有一定的关系，记得刚开始烧写2812FLASH的时候，总是无法成功，后来咨询了供应商的客服之后，才知道原来我们所使用的芯片是TI推出的比较新的芯片，虽然大家都是2812，但是细微之处还是有区别的，烧写的时候也需要使用最新的烧写插件。

那么，您对TI DSP芯片的后缀字母有所了解吗？例如：TMS320F2812PGFA TMS320F2812PGFQ TMS320F2812PGFS 这三款2812的DSP芯片后面的A Q S 分别是什么意思，您知道吗？不清楚的话，请看下面的详细讲解，以2812为例，其他系列的芯片请下载附件中的"TI DSP 器件命名规则袖珍指南"。

这三款2812的DSP芯片后面的A Q S 代表的意思：是温度范围， A =-40°C~85°C Q=-40°C~85°C,Q100 Fault Grading S=-40°C~125°C例如：TMS320F2812PGFA1.前缀：TMX=实验器件；TMP=原型器件TMS=合格器件2.系列号：320=TMS320系列3.引导加载选项：（B）4.工艺：C=COMSE=COMS ；EPROMF=Flash ；EEPROMLC=低电压CMOS（3.3V）LF=Flash ；EPROM（3.3V）VC=低电压CMOS（3V）5.器件类型：20x DSP24x DSP54x DSP55x DSP62x DSP64x DSP67x DSP3X DSP6.封装类型：PAG=64 -引脚塑料TQFPPGE=144 -引脚塑料TQFPPZ=100 -引脚塑料TQFP7.温度范围：（默认0°C-70°C）L=0°C~70°CA=-40°C~85°CS=-40°C~125°CQ=-40°C~85°C,Q100 Fault Grading 8.补充说明：PLCC=带J形引线的塑料芯片载体QFP=四方扁平封装TQFP=薄四方扁平封装。

AXIM前缀是“MAX”。

DALLAS则是以“DS”开头。

MAX×××或MAX××××说明:1后缀CSA、CWA 其中C表示普通级,S表示表贴,W表示宽体表贴。

2 后缀CWI表示宽体表贴,EEWI宽体工业级表贴,后缀MJA或883为军级。

3 CPA、BCPI、BCPP、CPP、CCPP、CPE、CPD、ACPA后缀均为普通双列直插。

举例MAX202CPE、CPE普通ECPE普通带抗静电保护MAX202EEPE 工业级抗静电保护(-45℃-85℃说明 E指抗静电保护MAXIM数字排列分类1字头模拟器 2字头滤波器 3字头多路开关4字头放大器 5字头数模转换器 6字头电压基准7字头电压转换 8字头复位器 9字头比较器三字母后缀:例如:MAX358CPDC = 温度范围P = 封装类型D = 管脚数温度范围:C = 0℃至70℃(商业级I = -20℃至+85℃ (工业级E = -40℃至+85℃ (扩展工业级A = -40℃至+85℃ (航空级M = -55℃至+125℃ (军品级封装类型:A SSOP(缩小外型封装B CERQUADC TO-220, TQFP(薄型四方扁平封装D 陶瓷铜顶封装E 四分之一大的小外型封装F 陶瓷扁平封装H 模块封装, SBGA(超级球式栅格阵列, 5x5 TQFP J CERDIP (陶瓷双列直插K TO-3 塑料接脚栅格阵列L LCC (无引线芯片承载封装M MQFP (公制四方扁平封装N 窄体塑封双列直插P 塑封双列直插Q PLCC (塑料式引线芯片承载封装R 窄体陶瓷双列直插封装(300milS 小外型封装T TO5,TO-99,TO-100U TSSOP,μMAX,SOTW 宽体小外型封装(300milX SC-70(3脚,5脚,6脚Y 窄体铜顶封装Z TO-92,MQUAD/D 裸片/PR 增强型塑封/W 晶圆1、 MAXIM 更多资料请参考 MAXIM前缀是“MAX”。

ti的芯片英偉達公司（NVIDIA）生產和銷售的GPU（Graphics Processing Unit）系列，被普遍認為是遊戲玩家和專業用戶的首選。

其中，Geforce系列的顯示卡廣受好評，而在移動平台上，擁有Tegra系列芯片的設備也因其高性能而受到廣泛的青睞。

TI（Tegra Imaging）芯片是NVIDIA公司設計和生產的一款專用於圖像處理的芯片。

它旨在滿足移動設備，如智能手機和平板電腦等對圖像和視頻處理功能的需求。

TI芯片使用了先進的圖像處理技術，使其具有出色的圖像品質和顯著的運算能力。

TI芯片的核心構架基於NVIDIA的Tegra系列，它採用多核設計，以實現更高的性能和更低的功耗。

TI芯片在處理圖像和視頻時能夠提供高度且無損的處理能力，並且支持多種視頻和圖像格式，如H.264、H.265、JPEG等。

TI芯片還具有先進的圖像編解碼能力，可以實時解碼高清視頻和3D圖像，並且支持立體聲聲音處理。

這意味著用戶可以在手機或平板電腦上欣賞到更真實、更生動的影像和聲音效果。

TI芯片還具有低功耗和高效能的特點。

它的架構經過了優化，以便在最低功耗下實現最高的效能。

這使得用戶在長時間使用設備時不必擔心電池續航問題，同時也能夠享受到流暢的圖像和影音效果。

TI芯片在功能和性能方面也非常靈活。

它可以根據不同的應用需求進行定制和配置，可以進行多種圖像效果處理，如環境光照效果、傾斜位移效果等，並且還可以進行圖像壓縮和解壓縮等操作，使其具有更廣泛的應用。

總之，TI芯片作為一款專用於圖像處理的芯片，具有出色的圖像品質、顯著的運算能力、低功耗和高效能等特點。

它是移動設備上實現高品質圖像和視頻處理的理想選擇，並且對遊戲玩家和專業用戶來說，可以為他們帶來更出色的視覺體驗。

因此，TI芯片被譽為目前移動設備圖像處理的領導者之一。

MAXIM命名规则AXIM前缀是“MAX”。

DALLAS则是以“DS”开头。

MAX×××或MAX××××说明：1后缀CSA、CWA 其中C表示普通级，S表示表贴，W表示宽体表贴。

2 后缀CWI表示宽体表贴，EEWI宽体工业级表贴，后缀MJA或883为军级。

3 CPA、BCPI、BCPP、CPP、CCPP、CPE、CPD、ACPA后缀均为普通双列直插。

举例MAX202CPE、CPE普通ECPE普通带抗静电保护MAX202EEPE 工业级抗静电保护（-45℃-85℃）说明 E指抗静电保护MAXIM数字排列分类1字头模拟器 2字头滤波器 3字头多路开关4字头放大器 5字头数模转换器 6字头电压基准7字头电压转换 8字头复位器 9字头比较器三字母后缀：例如：MAX358CPDC = 温度范围P = 封装类型D = 管脚数温度范围：C = 0℃至 70℃（商业级）I = -20℃至 +85℃（工业级）E = -40℃至 +85℃（扩展工业级）A = -40℃至 +85℃（航空级）M = -55℃至 +125℃（军品级）封装类型：A SSOP(缩小外型封装)B CERQUADC TO-220, TQFP(薄型四方扁平封装)D 陶瓷铜顶封装E 四分之一大的小外型封装F 陶瓷扁平封装H 模块封装, SBGA(超级球式栅格阵列, 5x5 TQFP)J CERDIP (陶瓷双列直插)K TO-3 塑料接脚栅格阵列L LCC (无引线芯片承载封装)M MQFP (公制四方扁平封装)N 窄体塑封双列直插P 塑封双列直插Q PLCC (塑料式引线芯片承载封装)R 窄体陶瓷双列直插封装(300mil)S 小外型封装T TO5,TO-99,TO-100U TSSOP,μMAX,SOTW 宽体小外型封装（300mil）X SC-70（3脚，5脚，6脚）Y 窄体铜顶封装Z TO-92，MQUAD/D 裸片/PR 增强型塑封/W 晶圆MAXIM 专有产品型号命名MAX XXX (X) X X X1 2 3 4 5 61．前缀：MAXIM公司产品代号2．产品系列编号：100-199 模数转换器600-699 电源产品200-299 接口驱动器／接受器700-799 微处理器外围显示驱动器300-399 模拟开关模拟多路调制器800-899 微处理器监视器400-499 运放900-999 比较器500-599 数模转换器3．指标等级或附带功能：A表示5%的输出精度，E表示防静电4 ．温度范围：C= 0℃至 70℃（商业级）I =-20℃至 +85℃（工业级）E =-40℃至 +85℃（扩展工业级）A = -40℃至+85℃（航空级）M =-55℃至 +125℃（军品级）5．封装形式：A SSOP(缩小外型封装)B CERQUADC TO-220, TQFP(薄型四方扁平封装)D 陶瓷铜顶封装E 四分之一大的小外型封装F 陶瓷扁平封装 H 模块封装, SBGAJ CERDIP (陶瓷双列直插)K TO-3 塑料接脚栅格阵列LLCC (无引线芯片承载封装)M MQFP (公制四方扁平封装)N 窄体塑封双列直插P 塑封双列直插 Q PLCC (塑料式引线芯片承载封装) R 窄体陶瓷双列直插封装(300mil)S 小外型封装T TO5,TO-99,TO-100U TSSOP,μMAX,SOTW 宽体小外型封装（300mil）X SC-70（3脚，5脚，6脚）Y 窄体铜顶封装Z TO-92MQUAD/D裸片/PR 增强型塑封/W 晶圆6．管脚数量：A:8B:10，64C:12，192D:14E:16F:22，256G:24H:44I:28 J:32 K:5，68L:40M:7，48N:18O:42P:20Q:2，100R:3，84 S:4，80T:6，160U:60V:8（圆形）W:10（圆形）X:36Y:8（圆形）Z:10（圆形）DALLAS命名规则例如DS1210N.S. DS1225Y-100INDN=工业级S=表贴宽体 MCG=DIP封Z=表贴宽体 MNG=DIP工业级IND=工业级 QCG=PLCC封 Q=QFPAD的命名规则AD常用产品型号命名规则DSP信号处理器放大器工业用器件通信电源管理移动通信视频/图像处理器等模拟A/D D/A 转换器传感器模拟器件AD产品以“AD”、“ADV”居多，也有“OP”或者“REF”、“AMP”、“SMP”、“SSM”、“TMP”、“TMS”等开头的。

TI DSP TMS320芯片的命名方法1.前缀：TMX=实验器件 TMP=原型器件 TMS=合格器件2.系列号：320=TMS320系列3.引导加载选项：（B）4.工艺：C=COMSE=COMS EPROMF=Flash EEPROMLC=低电压CMOS（3.3V）LF=Flash EPROM（3.3V）VC=低电压CMOS（3V）5.器件类型：20x DSP24x DSP54x DSP55x DSP62x DSP64x DSP67x DSP3X DSP6.封装类型：PAG=64 -引脚塑料TQFPPGE=144 -引脚塑料TQFPPZ=100 -引脚塑料TQFP7.温度范围：（默认0°C-70°C）L=0°C~70°CA=-40°C~85°CS=-40°C~125°CQ=-40°C~85°C,Q100 Fault Grading8.补充说明：PLCC=带J形引线的塑料芯片载体QFP=四方扁平封装TQFP=薄四方扁平封装全系列介绍：C5000 超低功耗DSPTMS320C5000™DSP 平台提供了业界功耗最低的广泛 16 位 DSP 产品系列，性能高达 300MHz (600 MIP)。

这些产品针对强大且经济高效的嵌入式信号处理解决方案进行了优化，其中包括音频、语音、通信、医疗、安保和工业应中的便携式器件。

其待机功率低至 0.15mW，工作功率低于 0.15mW/MHz，是业界功耗最低的 16 位DSP。

即使在执行 75% 双 MAC 和 25% ADD 这样的大活动量操作（无空闲周期）时，包含存储器在内的核心工作功率也仍然低于 0.15mW/MHz。

C5000 的性能高达 300MHz，它能给便携式器件带来复杂的数字信号处理功能，从而支持一流的创新。

该系列中有多款器件针对性能、功耗和连接选项进行了优化。

BGA（Ball Grid Array）：球栅阵列，面阵列封装的一种。

QFP（Quad Flat Package）：方形扁平封装。

PLCC（Plastic Leaded Chip Carrier）：有引线塑料芯片栽体。

DIP（Dual In-line Package）：双列直插封装。

SIP（Single inline Package）：单列直插封装SOP（Small Out-Line Package）：小外形封装。

SOJ（Small Out-Line J-Leaded Package）：J形引线小外形封装。

COB（Chip on Board）：板上芯片封装。

Flip-Chip：倒装焊芯片。

片式元件（CHIP）：片式元件主要为片式电阻、片式电容、片式电感等无源元件。

根据引脚的不同，有全端子元件（即元件引线端子覆盖整个元件端）和非全端子元件，一般的普通片式电阻、电容为全端子元件，而像钽电容之类则为非全端子元件。

THT（Through Hole Technology）：通孔插装技术SMT（Surface Mount Technology）：表面安装技术封装形式：封装形式是指安装半导体集成电路芯片用的外壳。

它不仅起着安装、固定、密封、保护芯片及增强电热性能等方面的作用，而且还通过芯片上的接点用导线连接到封装外壳的引脚上，这些引脚又通过印刷电路板上的导线与其他器件相连接。

衡量一个芯片封装技术先进与否的重要指标是芯片面积与封装面积之比，这个比值越接近1越好。

封装大致经过了如下发展进程：结构方面：TO－>DIP－>LCC－>QFP－>BGA －>CSP；材料方面：金属、陶瓷－>陶瓷、塑料－>塑料；引脚形状：长引线直插－>短引线或无引线贴装－>球状凸点；装配方式：通孔插装－>表面组装－>直接安装。

双列直插式封装。

插装型封装之一，引脚从封装两侧引出，封装材料有塑料和是最普及的插装型封装，，封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大规模集成电路采用这种封装形式，其引脚数一般年菲为浦公司就开发出小外J （薄小外形SSOP （薄的缩小型SOIC二熟悉公司代理产品线模拟滤波器 光纤通信 高速信号处理和转换 无线/射频 光线通讯，模拟 显示支持电路 高频模拟和混合信号ASIC 数字转换器，接口，电源管理，电池监控 DC/DC 电源 电压基准MAXIM 前缀是“MAX”。

各国品牌IC封装及命名规则DIP英文简称:DIP英文全称：Double In-line Package中文解释：双列直插式封装。

插装型封装之一，引脚从封装两侧引出，封装材料有塑料和陶瓷两种。

DIP是最普及的插装型封装，应用范围包括标准逻辑IC，存贮器LSI，微机电路等。

PLCC英文简称:PLCC英文全称:Plastic Leaded Chip Carrier中文解释:PLCC封装方式，外形呈正方形，32脚封装，四周都有管脚，外形尺寸比DIP封装小得多。

PLCC封装适合用SMT表面安装技术在PCB上安装布线，具有外形尺寸小、可靠性高的优点。

PQFP英文简称:PQFP英文全称:Plastic Quad Flat Package中文解释: PQFP封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大规模集成电路采用这种封装形式，其引脚数一般都在100以上。

SOP英文简称:SOP英文全称:Small Outline Package中文解释: 1968～1969年菲为浦公司就开发出小外形封装（SOP）。

以后逐渐派生出SOJ（J型引脚小外形封装）、TSOP（薄小外形封装）、VSOP（甚小外形封装）、SSOP（缩小型SOP）、TSSOP（薄的缩小型SOP）及SOT（小外形晶体管）、SOIC（小外形集成电路）等。

IC 封装及命名规则---TI逻辑器件的产品名称器件命名规则SN 74 LVC H 16 2 244 A DGG R1 2 3 4 5 6 7 8 9 101. 标准前缀示例：SNJ -- 遵从MIL-PRF-38535 (QML)2. 温度范围54 -- 军事74 -- 商业3. 系列4. 特殊功能空= 无特殊功能C -- 可配置Vcc (LVCC)D -- 电平转换二极管(CBTD)H -- 总线保持(ALVCH)K -- 下冲-保护电路(CBTK)R -- 输入/输出阻尼电阻(LVCR)S -- 肖特基钳位二极管(CBTS)Z -- 上电三态(LVCZ)5. 位宽空= 门、MSI 和八进制1G -- 单门8 -- 八进制IEEE 1149.1 (JTAG)16 -- Widebus™（16 位、18 位和20 位）18 -- Widebus IEEE 1149.1 (JTAG)32 -- Widebus™（32 位和36 位）6. 选项空= 无选项2 -- 输出串联阻尼电阻4 -- 电平转换器25 -- 25 欧姆线路驱动器7. 功能244 -- 非反向缓冲器/驱动器374 -- D 类正反器573 -- D 类透明锁扣640 -- 反向收发器8. 器件修正空= 无修正字母指示项A-Z9. 封装D, DW -- 小型集成电路(SOIC)DB, DL -- 紧缩小型封装(SSOP)DBB, DGV -- 薄型超小外形封装(TVSOP)DBQ -- 四分之一小型封装(QSOP)DBV, DCK -- 小型晶体管封装(SOT)DGG, PW -- 薄型紧缩小型封装(TSSOP)FK -- 陶瓷无引线芯片载体(LCCC)FN -- 塑料引线芯片载体(PLCC)GB -- 陶瓷针型栅阵列(CPGA)GKE, GKF -- MicroS tar™ BGA 低截面球栅阵列封装(LFBGA)GQL, GQN -- MicroStar Junior BGA 超微细球栅阵列(VFBGA)HFP, HS, HT, HV -- 陶瓷四方扁平封装(CQFP)J, JT -- 陶瓷双列直插式封装(CDIP)N, NP, NT -- 塑料双列直插式封装(PDIP)NS, PS -- 小型封装(SOP)PAG, PAH, PCA, PCB, PM, PN, PZ -- 超薄四方扁平封装(TQFP)PH, PQ, RC -- 四方扁平封装(QFP)W, WA, WD -- 陶瓷扁平封装(CFP)10. 卷带封装DB 和PW 封装类型中的所有新增器件或更换器件的名称包括为卷带产品指定的R。

德州仪器(TI)产品命名规则产品分类及描述：该公司半导体产品分类较多，包括：存储器产品组、数字信号处理器（DSP）、电源管理IC、放大器和线性器件、微控制器、数据转换器、温度传感器和控制IC、标准线性器件等。

就我们日常所接到的询价情况来看，我将先主要介绍数字信号处理器（DSP）、微控制器、电源管理IC这三种。

◆数字信号处理器（DSP）：DSP(digital singnal processor) 芯片，也称数字信号处理器，是一种具有特殊结构的微处理器。

DSP芯片的内部采用程序和数据分开的哈佛结构，具有专门的硬件乘法器，广泛采用流水线操作，提供特殊的DSP 指令，可以用来快速地实现各种数字信号处理算法。

根据数字信号处理的要求，DSP芯片一般具有如下的一些主要特点：（1）在一个指令周期内可完成一次乘法和一次加法。

（2）程序和数据空间分开，可以同时访问指令和数据。

（3）片内具有快速RAM，通常可通过独立的数据总线在两块中同时访问。

（4）具有低开销或无开销循环及跳转的硬件支持。

（5）快速的中断处理和硬件I/O支持。

（6）具有在单周期内操作的多个硬件地址产生器。

（7）可以并行执行多个操作。

（8）支持流水线操作，使取指、译码和执行等操作可以重叠执行。

与通用微处理器相比，DSP芯片的其他通用功能相对较弱些。

3、TI品牌电子芯片命名规则：SN54LS×××/HC/HCT/或SNJ54LS/HC/HCT中的后缀说明:SN或SNJ表示TI品牌SN军标,带N表示DIP封装,带J表示DIP(双列直插),带D表示表贴,带W表示宽体SNJ军级,后面代尾缀F或/883表示已检验过的军级.CD54LS×××/HC/HCT:◆无后缀表示普军级◆后缀带J或883表示军品级CD4000/CD45××:后缀带BCP或BE属军品后缀带BF属普军级后缀带BF3A或883属军品级TL×××:后缀CP普通级 IP工业级后缀带D是表贴后缀带MJB,MJG或带/883的为军品级TLC表示普通电压 TLV低功耗电压TMS320系列归属DSP器件, MSP430F微处理器BB产品命名规则:前缀ADS模拟器件后缀U表贴 P是DIP封装带B表示工业级前缀INA,XTR,PGA等表示高精度运放后缀U表贴 P代表DIP PA表示高精度TI产品命名规则：SN54LS×××/HC/HCT/或SNJ54LS/HC/HCT中的后缀说明：1、SN或SNJ表示TI品牌2、SN军标，带N表示DIP封装，带J表示DIP（双列直插），带D表示表贴，带W表示宽体3、SNJ军级，后面代尾缀F或/883表示已检验过的军级。
