芯片命名规则

IC命名规则是每个芯片解密从业人员应当了解和掌握的IC基础知识，一下详细地列出了IC 命名规则，希望对你的芯片解密工作有所帮助。

一个完整的IC型号一般都至少必须包含以下四个部分：◆.前缀（首标）-----很多可以推测是哪家公司产品◆.器件名称----一般可以推断产品的功能（memory可以得知其容量）◆.温度等级-----区分商业级，工业级，军级等◆.封装----指出产品的封装和管脚数有些IC型号还会有其它内容：◆.速率-----如memory，MCU，DSP，FPGA等产品都有速率区别，如-5，-6之类数字表示◆.工艺结构----如通用数字IC有COMS和TTL两种，常用字母C，T来表示◆.是否环保-----一般在型号的末尾会有一个字母来表示是否环抱，如Z，R，+等◆.包装-----显示该物料是以何种包装运输的，如tube，T/R，rail，tray等◆.版本号----显示该产品修改的次数，一般以M为第一版本◆.该产品的状态举例：EP 2C70 A F324 C 7 ES ：EP-altera公司的产品；2C70-CYCLONE2系列的FPGA；A-特定电气性能；F324-324pin FBGA封装；C-民用级产品；7-速率等级；ES-工程样品MAX 232 A C P E + ：MAX-maxim公司产品；232-接口IC；A-A档；C-民用级；P-塑封两列直插；E-16脚；+表示无铅产品详细的型号解说请到相应公司网站查阅。

IC命名和封装常识IC产品的命名规则：大部分IC产品型号的开头字母，也就是通常所说的前缀都是为生产厂家的前两个或前三个字母，比如：MAXIM公司的以MAX为前缀，AD公司的以AD为前缀，ATMEL公司的以AT为前缀，CY公司的以CY为前缀，像AMD，IDT，LT，DS，HY这些公司的IC产品型号都是以生产厂家的前两个或前三个为前缀。

但也有很生产厂家不是这样的，如TI的一般以SN，TMS，TPS，TL，TLC，TLV等字母为前缀；ALTERA（阿尔特拉）、XILINX（赛灵斯或称赛灵克斯）、Lattice（莱迪斯），称为可编程逻辑器件CPLD、FPGA。

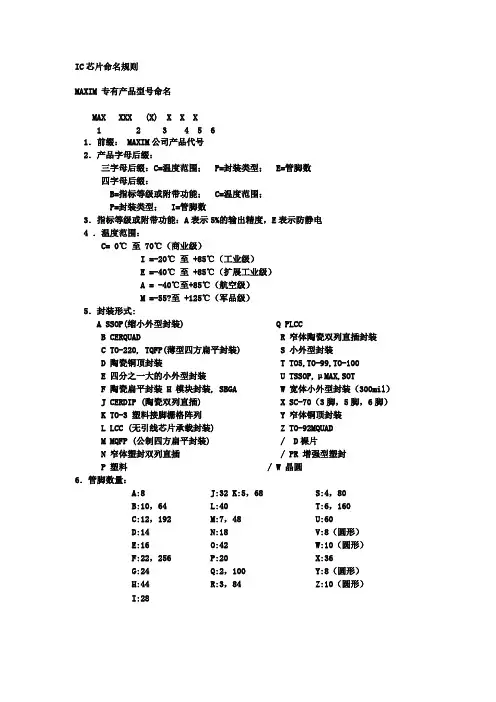

IC芯片命名规则MAXIM 专有产品型号命名MAX XXX (X) X X X1 2 3 4 5 61．前缀： MAXIM公司产品代号2．产品字母后缀：三字母后缀：C=温度范围； P=封装类型； E=管脚数四字母后缀：B=指标等级或附带功能； C=温度范围；P=封装类型； I=管脚数3．指标等级或附带功能：A表示5%的输出精度，E表示防静电4 ．温度范围：C= 0℃至70℃（商业级）I =-20℃至+85℃（工业级）E =-40℃至+85℃（扩展工业级）A = -40℃至+85℃（航空级）M =-55?至+125℃（军品级）5．封装形式:A SSOP(缩小外型封装) Q PLCCB CERQUAD R 窄体陶瓷双列直插封装C TO-220, TQFP(薄型四方扁平封装) S 小外型封装D 陶瓷铜顶封装 T TO5,TO-99,TO-100E 四分之一大的小外型封装 U TSSOP,μMAX,SOTF 陶瓷扁平封装 H 模块封装, SBGA W 宽体小外型封装（300mil） J CERDIP (陶瓷双列直插) X SC-70（3脚，5脚，6脚） K TO-3 塑料接脚栅格阵列 Y 窄体铜顶封装L LCC (无引线芯片承载封装) Z TO-92MQUADM MQFP (公制四方扁平封装) / D裸片N 窄体塑封双列直插 / PR 增强型塑封P 塑料 / W 晶圆6．管脚数量：A:8 J:32 K:5，68 S:4，80B:10，64 L:40 T:6，160C:12，192 M:7，48 U:60D:14 N:18 V:8（圆形）E:16 O:42 W:10（圆形）F:22，256 P:20 X:36G:24 Q:2，100 Y:8（圆形）H:44 R:3，84 Z:10（圆形）I:28AD 常用产品型号命名单块和混合集成电路XX XX XX X X X1 2 3 4 51．前缀：AD模拟器件 HA 混合集成A/D HD 混合集成D/A2．器件型号3．一般说明：A 第二代产品，DI 介质隔离，Z 工作于±12V4．温度范围/性能（按参数性能提高排列）： I、J、K、L、M 0℃至70℃ A、B、C-25℃或-40℃至85℃ S、T、U -55℃至125℃5．封装形式： D 陶瓷或金属密封双列直插　R　微型“SQ”封装 E 陶瓷无引线芯片载体 RS 缩小的微型封装 F 陶瓷扁平封装 S　塑料四面引线扁平封装 G 陶瓷针阵列 ST 薄型四面引线扁平封装 H 密封金属管帽 T　TO-92型封装 J J形引线陶瓷封装 U 薄型微型封装 M 陶瓷金属盖板双列直插 W 非密封的陶瓷/玻璃双列直插 N 料有引线芯片载体 Y 单列直插 Q 陶瓷熔封双列直插 Z 陶瓷有引线芯片载体 P 塑料或环氧树脂密封双列直插高精度单块器件XXX XXXX BI E X /8831 2 3 4 5 61．器件分类： ADC　A/D转换器 OP　运算放大器 AMP　设备放大器 PKD 峰值监测器 BUF　缓冲器 PM　PMI二次电源产品 CMP　比较器 REF 电压比较器 DAC　D/A转换器 RPT　PCM线重复器　 JAN　Mil-M-38510 SMP 取样/保持放大器 LIU　串行数据列接口单元 SW　模拟开关　 MAT　配对晶体管 SSM　声频产品 MUX　多路调制器 TMP　温度传感器2．器件型号3．老化选择4．电性等级5．封装形式：H　6腿TO-78 S　微型封装 J　8腿TO-99 T　28腿陶瓷双列直插　 K　10腿TO-100 TC 20引出端无引线芯片载体 P　环氧树脂B双列直插 V　20腿陶瓷双列直插　 PC　塑料有引线芯片载体 X 18腿陶瓷双列直插 Q　16腿陶瓷双列直插 Y　14腿陶瓷双列直插 R　20腿陶瓷双列直插 Z　8腿陶瓷双列直插 RC　20引出端无引线芯片载体6．军品工艺ALTERA 产品型号命名XXX XXX X X XX X1 2 3 4 5 61．前缀： EP 典型器件 EPC 组成的EPROM器件 EPF FLEX 10K或FLFX 6000系列、FLFX 8000系列 EPM MAX5000系列、MAX7000系列、MAX9000系列 EPX 快闪逻辑器件2．器件型号3．封装形式： D　陶瓷双列直插 Q 塑料四面引线扁平封装 P　塑料双列直插 R　功率四面引线扁平封装 S　塑料微型封装 T　薄型J形引线芯片载体 J　陶瓷J形引线芯片载体 W　陶瓷四面引线扁平封装 L　塑料J形引线芯片载体 B　球阵列4．温度范围： C　℃至70℃，I　-40℃至85℃，M　-55℃至125℃　5．腿数6．速度ATMEL　产品型号命名AT XX X XX XX X X X1 2 3 4 5 61．前缀：ATMEL公司产品代号2．器件型号3．速度4．封装形式： A TQFP封装 P 塑料双列直插 B 陶瓷钎焊双列直插 Q 塑料四面引线扁平封装 C 陶瓷熔封 R 微型封装集成电路 D 陶瓷双列直插 S 微型封装集成电路 F 扁平封装 T 薄型微型封装集成电路 G 陶瓷双列直插，一次可编程 U 针阵列 J 塑料J形引线芯片载体 V 自动焊接封装 K 陶瓷J形引线芯片载体 W 芯片 L 无引线芯片载体 Y 陶瓷熔封 M 陶瓷模块 Z 陶瓷多芯片模块 N 无引线芯片载体，一次可编程5．温度范围： C 0℃至70℃， I -40℃至85℃， M -55℃至125℃6．工艺： 空白 标准 /883 Mil-Std-883, 完全符合B级 B Mil-Std-883，不符合B级BB 产品型号命名XXX XXX (X) X X X1 2 3 4 5 6DAC 87 X XXX X /883B4 7 81．前缀：　ADC A/D转换器 MPY 乘法器　ADS 有采样/保持的A/D转换器 OPA 运算放大器　DAC D/A转换器 PCM 音频和数字信号处理的A/D和D/A转换器　DIV 除法器 PGA 可编程控增益放大器　INA 仪用放大器 SHC 采样/保持电路　ISO 隔离放大器 SDM 系统数据模块　MFC 多功能转换器 VFC V/F、F/V变换器　MPC 多路转换器 XTR 信号调理器2．器件型号3．一般说明： A 改进参数性能 L 锁定 Z + 12V电源工作 HT 宽温度范围4．温度范围： H、J、K、L 0℃至70℃ A、B、C -25℃至85 ℃ R、S、T、V、W -55℃至125℃5．封装形式： L 陶瓷芯片载体 H 密封陶瓷双列直插 M 密封金属管帽 G 普通陶瓷双列直插 N 塑料芯片载体 U 微型封装 P 塑封双列直插6．筛选等级： Q 高可靠性 QM 高可靠性，军用7．输入编码： CBI 互补二进制输入 COB 互补余码补偿二进制输入 CSB 互补直接二进制输入 CTC 互补的两余码8．输出： V 电压输出 I 电流输出CYPRESS 产品型号命名XXX 7 C XXX XX X X X1 2 3 4 5 61．前缀： CY Cypress公司产品， CYM 模块， VIC VME总线2．器件型号：7C128　CMOS SRAM 7C245 PROM 7C404 FIFO 7C9101　微处理器3．速度：A 塑料薄型四面引线扁平封装 V J形引线的微型封装B 塑料针阵列 U 带窗口的陶瓷四面引线扁平封装 D 陶瓷双列直插 W 带窗口的陶瓷双列直插F 扁平封装 X 芯片G 针阵列 Y 陶瓷无引线芯片载体H 带窗口的密封无引线芯片载体 HD 密封双列直插J 塑料有引线芯片载体K 陶瓷熔封 HV 密封垂直双列直插L 无引线芯片载体 PF 塑料扁平单列直插P 塑料 PS 塑料单列直插Q 带窗口的无引线芯片载体 PZ 塑料引线交叉排列式双列直插 R 带窗口的针阵列 E 自动压焊卷S 微型封装IC T 带窗口的陶瓷熔封 N 塑料四面引线扁平封装5．温度范围：C 民用 （0℃至70℃） I 工业用　（-40℃至85℃） M 军谩　（-55℃至125℃）6．工艺： B 高可靠性HITACHI 常用产品型号命名XX XXXXX X X1 2 3 41．前缀： HA 模拟电路 HB 存储器模块 HD 数字电路 HL 光电器件（激光二极管/LED） HM 存储器（RAM） HR光电器件（光纤） HN 存储器（NVM） PF RF功率放大器 HG 专用集成电路2．器件型号3．改进类型4．封装形式： P 塑料双列 PG 针阵列 C 陶瓷双列直插 S 缩小的塑料双列直插 CP 塑料有引线芯片载体 CG 玻璃密封的陶瓷无引线芯片载体 FP 塑料扁平封装 G 陶瓷熔封双列直插 SO 微型封装INTERSIL 产品型号命名XXX XXXX X X X X1 2 3 4 5 61．前缀： D 混合驱动器 G 混合多路FET ICL 线性电路 ICM 钟表电路 IH 混合/模拟门 IM 存储器 AD 模拟器件 DG 模拟开关 DGM 单片模拟开关 ICH 混合电路 MM 高压开关 NE/SE SIC产品2．器件型号3．电性能选择4．温度范围：A -55℃至125℃，B -20℃至85℃，C 0℃至70℃ I -40℃至125℃，　M -55℃至125℃5．封装形式： A TO-237型 L 无引线陶瓷芯片载体 B 微型塑料扁平封装 P 塑料双列直插 C TO-220型 S TO-52型 D 陶瓷双列直插 T TO-5、TO-78、TO-99、TO-100型 E TO-8微型封装 U TO-72、TO-18、TO-71型 F 陶瓷扁平封装 V TO-39型 H TO- 66型 Z TO-92型 I 16脚密封双列直插 /W 大圆片 J 陶瓷双列直插 /D 芯片 K T O-3型 Q 2引线金属管帽6．管脚数：A 8，B 10，C 12，D 14，E 16，F 22，G 24， H 42， I 28， J 32， K 35， L 40， M 48， N 18， P 20， Q 2， R 3， S 4， T 6， U 7， V 8（引线间距0.2""，绝缘外壳）W 10（引线间距0.23""，绝缘外壳） Y 8（引线间距0.2""，4脚接外壳）Z 10（引线间距0.23""，5脚接外壳）NEC 常用产品型号命名μP X XXXX X1 2 3 41．前缀2．产品类型：A 混合元件 B 双极数字电路，C 双极模拟电路D 单极型数字电路3．器件型号：4．封装形式： A 金属壳类似TO-5型封装 J 塑封类似TO-92型 B 陶瓷扁平封装 M 芯片载体 C 塑封双列 V 立式的双列直插封装 D 陶瓷双列 L 塑料芯片载体 G 塑封扁平 K 陶瓷芯片载体 H 塑封单列直插 E 陶瓷背的双列直插MICROCHIP 产品型号命名PIC XX XXX XXX (X) -XX X /XX1 2 3 4 5 61. 前缀: PIC MICROCHIP公司产品代号2. 器件型号（类型）： C CMOS电路 CR CMOS ROM LC 小功率CMOS电路 LCS 小功率保护 AA 1.8V LCR 小功率CMOS ROM LV 低电压 F 快闪可编程存储器 HC 高速CMOS FR FLEX ROM3．改进类型或选择4．速度标示：　-55 55ns, -70 70ns, -90 90ns, -10 100ns,　-12 120ns-15 150ns -17 170ns,　-20 200ns,　-25 250ns, -30 300ns晶体标示：LP 小功率晶体， RC 电阻电容，XT 标季 /振荡器 HS 高速晶体频率标示：-20 2MHZ， -04 4MHZ， -10 10MHZ， -16 16MHZ-20 20MHZ， -25 25MHZ， -33 33MHZ5．温度范围：空白0℃至70℃， I -45℃至85℃， E -40℃至125℃6．封装形式：　L PLCC封装 JW 陶瓷熔封双列直插，有窗口　P 塑料双列直插 PQ 塑料四面引线扁平封装　W 大圆片 SL 14腿微型封装-150mil　JN 陶瓷熔封双列直插，无窗口 SM 8腿微型封装-207mil　SN 8腿微型封装-150 mil VS 超微型封装8mm×13.4mm SO 微型封装-300 mil ST 薄型缩小的微型封装-4.4mm SP 横向缩小型塑料双列直插 CL 68腿陶瓷四面引线，带窗口　SS 缩小型微型封装 PT 薄型四面引线扁平封装　TS 薄型微型封装8mm×20mm TQ 薄型四面引线扁平封装ST 产品型号命名普通线性、逻辑器件MXXX XXXXX XX X X1 2 3 4 51．产品系列： 74AC/ACT 先进CMOS HCF4XXX M74HC 高速CMOS2．序列号3．速度4．封装： BIR，BEY 陶瓷双列直插 M，MIR 塑料微型封装5．温度普通存贮器件XX X XXXX X XX X XX1 2 3 4 5 6 71．系列： ET21 静态RAM ETL21 静态RAM ETC27 EPROM MK41 快静态RAM MK45 双极端口FIFO MK48 静态RAM TS27 EPROM S28 EEPROM TS29 EEPROM2．技术： 空白…NMOS C…CMOS L…小功率3．序列号4．封装： C 陶瓷双列 J 陶瓷双列 N 塑料双列 Q UV窗口陶瓷熔封双列直插5．速度6．温度： 空白0℃~70℃ E -25℃~70℃V -40℃~85℃ M -55℃~125℃7．质量等级：空白标准 B/B MIL-STD-883B B级存储器编号（U.V EPROM和一次可编程OTP）M XX X XXX X X XXX X X1 2 3 4 5 6 7 81．系列：　27…EPROM 87…EPROM锁存2．类型：空白…NMOS， C…CMOS，V…小功率 3．容量：64…64K位（X8） 256…256K位（X8） 512…512K位（X8） 1001…1M位（X8） 101…1M位（X8）低电压 1024…1M位（X8） 2001…2M位（X8） 201…2M位（X8）低电压 4001…4M位（X8） 401…4M位（X8）低电压 4002…4M位（X16） 801…4M位（X8） 161…16M位（X8/16）可选择 160…16M位（X8/16）4．改进等级5．电压范围：空白 5V +10%Vcc， X 5V +10%Vcc6．速度：55 55n，　60 60ns，　70 70ns，　80 80ns90 90ns， 100/10 100 n120/12 120 ns， 150/15 150 ns200/20 200 ns， 250/25 250 ns7．封装： F 陶瓷双列直插（窗口） L 无引线芯片载体（窗口）B 塑料双列直插C 塑料有引线芯片载体（标准） M 塑料微型封装 N 薄型微型封装 K 塑料有引线芯片载体（低电压）8．温度： 1 0℃~70℃， 6 -40℃~85℃， 3 -40℃~125℃快闪EPROM的编号M XX X A B C X X XXX X X1 2 3 4 5 6 7 8 9 101．电源2．类型： F 5V +10%， V 3.3V +0.3V3．容量： 1 1M，　2 2M， 3 3M，　8 8M，　16 16M4．擦除： 0 大容量 1 顶部启动逻辑块2 启动逻辑块 4 扇区5．结构： 0 ×8/×16可选择，　1 仅×8， 2 仅×166．改型： 空白 A7．Vcc： 空白 5V+10%Vcc X +5%Vcc8．速度： 60 60ns， 70 70ns， 80 80ns， 90 90ns 100 100ns， 120 120ns， 150 150ns， 200 200ns9．封装： M 塑料微型封装 N 薄型微型封装，双列直插 C/K 塑料有引线芯片载体 B/P 塑料双列直插10．温度： 1 0℃~70℃， 6 -40℃~85℃， 3 -40℃~125℃仅为3V和仅为5V的快闪EPROM编号M XX X XXX X XXX X X1 2 3 4 5 6 71．器件系列： 29 快闪2．类型： F 5V单电源 V 3.3单电源3．容量：　100T （128K×8.64K×16）顶部块， 100B （128K×8.64K×16）底部块 200T （256K×8.64K×16）顶部块， 200B （256K×8.64K×16）底部块 400T （512K×8.64K×16）顶部块， 400B （512K×8.64K×16）底部块 040 （12K×8）扇区， 080 （1M×8）扇区016 （2M×8）扇区4．Vcc： 空白 5V+10%Vcc， X +5%Vcc5．速度： 60 60ns， 70 70ns， 80 80ns90 90ns， 120 120ns6．封装： M 塑料微型封装 N 薄型微型封装 K 塑料有引线芯片载体 P 塑料双列直插7．温度： 1 0℃~70℃， 6 -40℃~85℃， 3 -40℃~125℃串行EEPROM的编号ST XX XX XX X X X1 2 3 4 5 61．器件系列：24 12C ， 25 12C（低电压）， 93 微导线95 SPI总线 28 EEPROM2．类型/工艺： C CMOS（EEPROM） E 扩展I C总线 W 写保护士 CS 写保护（微导线） P SPI总线 V低电压（EEPROM）3．容量： 01 1K 02 2K， 04 4K， 08 8K16 16K， 32 32K， 64 64K4．改型： 空白 A、 B、 C、 D5．封装： B 8腿塑料双列直插 M 8腿塑料微型封装ML 14腿塑料微型封装6．温度： 1 0℃~70℃ 6 -40℃~85℃ 3 -40℃~125℃微控制器编号ST XX X XX X X1 2 3 4 5 61．前缀2．系列： 62 普通ST6系列 63 专用视频ST6系列 72 ST7系列 90 普通ST9系列 92 专用ST9系列 10 ST10位系列 20 ST20 32位系列3．版本：空白 ROM T OTP（PROM） R ROMless P 盖板上有引线孔E EPROMF 快闪4．序列号5．封装： B 塑料双列直插 D 陶瓷双列真插 F 熔封双列直插 M 塑料微型封装 S 陶瓷微型封装 CJ 塑料有引线芯片载体 K 无引线芯片载体 L 陶瓷有引线芯片载体 QX 塑料四面引线扁平封装 G 陶瓷四面扁平封装成针阵列 R 陶瓷什阵列 T 薄型四面引线扁平封装6．温度范围： 1.5 0℃~70℃(民用) 2 -40℃~125℃(汽车工业) 61 -40℃~85℃(工业) E -55℃~125℃XICOR 产品型号命名X XXXXX X X X (-XX)1 2 3 4 5 6EEPOT X XXXX X X X1 2 7 3 4串行快闪 X XX X XXX X X -X1 2 3 4 81．前缀2．器件型号3．封装形式：D 陶瓷双列直插 P 塑料双列直插 E 无引线芯片载体 R 陶瓷微型封装 F 扁平封装 S 微型封装 J 塑料有引线芯片载体 T 薄型微型封装 K 针振列 V 薄型缩小型微型封装 L薄型四面引线扁平封装 X 模块 M 公∑微型封装 Y 新型卡式4．温度范围：空白标准， B B级（MIL-STD-883）， E -20℃至85℃ I -40℃至85℃， M -55℃至125℃5．工艺等级：空白标准， B B级（MIL-STD-883）6．存取时间（仅限EEPROM和NOVRAM）： 20 200NS, 25 250NS, 空白 300ns, 35 350ns, 45 450ns 55 55ns, 70 70ns, 90 90ns, 15 150nsVcc限制（仅限串行EEPROM）： 空白 4.5V至5.5V， -3 3V至5.5V -2.7 2.7V至5.5V， -1.8 1.8V至5.5V7．端到末端电阻： Z 1KΩ， Y 2KΩ， W 10KΩ， U 50KΩ， T 100KΩ 8． Vcc限制：空白 1.8V至3.6V， -5 4.5V至5.5VZILOG 产品型号命名Z XXXXX XX X X X XXXX1 2 3 4 5 6 71．前缀2．器件型号3．速度： 空白 2.5MHz， A 4.0MHz， B 6.0MHz H 8.0MHz，　L 低功耗的，直接用数字标示 4．封装形式： A 极小型四面引线扁平封装 C 陶瓷钎焊D 陶瓷双列直插E 陶瓷，带窗口F 塑料四面引线扁平封装G 陶瓷针阵列 H 缩小型微型封装 I PCB芯片载体 K 陶瓷双列直插，带窗口 L 陶瓷无引线芯片载体 P 塑料双列直插 Q 陶瓷四列 S 微型封装 V 塑料有引线芯片载体 5．温度范围：E -40℃至100℃， M -55℃至125℃， S 0℃至70 ℃6．环境试验过程：A 应力密封，B 军品级，C 塑料标准，D 应力塑料，E 密封标准。

芯片命名规则一、分立器件（除三扩系列）及集成电路芯片命名方式X X 表示必须表示可选(10)(9)(8)(7)(6)(5)(4)(3)(2)(1)(1) 1位大写英文字母，表示晶圆尺寸。

W 表示5吋晶圆；S 表示6吋晶圆；E 表示8吋晶圆。

(2) 1位数字或大写英文字母，表示芯片种类。

1表示二极管；2表示三极管、MOS 管；3表示可控硅；B 代表双极型集成电路；C 代表MOS 型集成电路；M 代表混合型集成电路等。

(3) 1位大写英文字母，表示产品版权。

X 代表新顺公司自主开发产品；其余代表客户定制产品。

(4) 1位大写英文字母，表示系列代码三极管系列：N 表示NPN 双极型晶体管、P 表示PNP 双极型晶体管、D 表示达林顿管；二极管系列：A 表示阻尼二极管、K 表示开关二级管/快恢复二极管、T 表示TVS 二极管、S 表示平面结构肖特基二极管、Z 表示整流二极管、V 表示沟槽结构肖特基二极管；W 表示稳压二极管； 可控硅系列：R 表示可控硅；MOS 结构系列：M 表示VDMOS 管、B 表示超势垒MOS 结构二极管（SBR ）；集成电路系列：表示不同版图结构，A 、B 、C 、D 、……依次区分。

(5) 4位数字，表示管芯尺寸。

管芯为正方形时，采用边长表示管芯尺寸；管芯为长方形时，用面积的平方根表示管芯尺寸。

其中末位数字为0、5表示正方形，其余表示长方形。

① 边长或面积的平方根<10mm ，管芯尺寸为xxxx ×1μm ，精确到1μm 。

如：0.215mm 表示为0215、1.5mm 表示为1500；② 边长或面积的平方根>10mm ，管芯尺寸为xxxx ×10μm ，精确到10μm ，首位用大写英文字母代替。

如：10.55mm表示为A055、31.6mm表示为C160。

(6) 1位大写英文字母，表示系列特征。

NPN/PNP双极型晶体管：B表示小信号放大普通三极管、K表示开关三极管、G表示GR结构三极管、F表示高频三极管、W表示音响管（包括中功率管）；达林顿管：N表示N型外延材料、P表示P型外延材料、T表示N型三扩材料；阻尼二极管：N表示N型材料、P表示P型材料开关/快恢复二极管：N表示N型材料、P表示P型材料；TVS二极管：N表示N型材料、P表示P型材料；平面结构肖特基二极管：代表不同金属势垒；沟槽结构肖特基二极管（TMBS）：代表不同金属势垒；MOS结构系列：：N表示N沟道、P表示P沟道；稳压二极管：N、E、W等表示测试电流代码；整流二极管：N表示N型材料、P表示P型材料；集成电路系列：N表示采用N型材料、P表示采用P型材料。

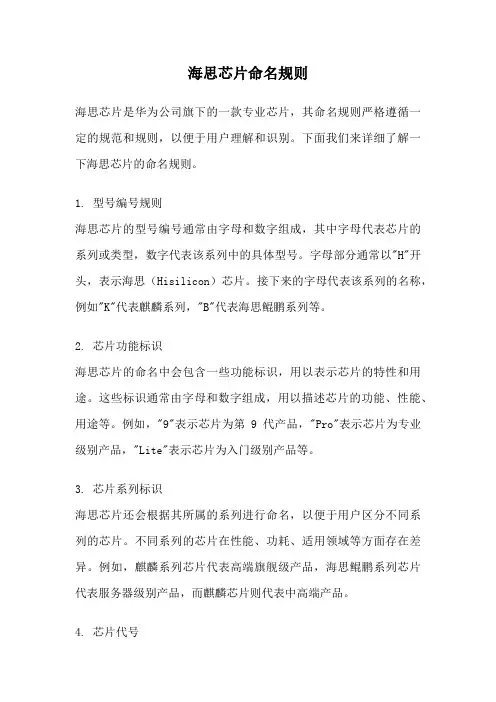

海思芯片命名规则海思芯片是华为公司旗下的一款专业芯片，其命名规则严格遵循一定的规范和规则，以便于用户理解和识别。

下面我们来详细了解一下海思芯片的命名规则。

1. 型号编号规则海思芯片的型号编号通常由字母和数字组成，其中字母代表芯片的系列或类型，数字代表该系列中的具体型号。

字母部分通常以"H"开头，表示海思（Hisilicon）芯片。

接下来的字母代表该系列的名称，例如"K"代表麒麟系列，"B"代表海思鲲鹏系列等。

2. 芯片功能标识海思芯片的命名中会包含一些功能标识，用以表示芯片的特性和用途。

这些标识通常由字母和数字组成，用以描述芯片的功能、性能、用途等。

例如，"9"表示芯片为第9代产品，"Pro"表示芯片为专业级别产品，"Lite"表示芯片为入门级别产品等。

3. 芯片系列标识海思芯片还会根据其所属的系列进行命名，以便于用户区分不同系列的芯片。

不同系列的芯片在性能、功耗、适用领域等方面存在差异。

例如，麒麟系列芯片代表高端旗舰级产品，海思鲲鹏系列芯片代表服务器级别产品，而麒麟芯片则代表中高端产品。

4. 芯片代号海思芯片的命名中通常会有一个代号，用以表示该芯片的代号和代表。

这个代号通常由字母和数字组成，有时还会包含一些特殊字符。

代号的选择通常与芯片的特性、性能和定位等有关。

例如，麒麟990芯片代表华为公司的旗舰产品，代表着高性能和领先技术。

5. 其他标识除了上述规则外，海思芯片的命名中还可能包含一些其他标识，以便于区分不同版本或型号的芯片。

这些标识通常是字母和数字的组合，用于区分芯片的不同配置、规格或版本等。

总结：海思芯片的命名规则严格遵循一定的规范，包括型号编号规则、芯片功能标识、芯片系列标识、芯片代号和其他标识等。

这些规则使得海思芯片的命名具有一定的规律和可读性，方便用户理解和识别不同型号和系列的芯片。

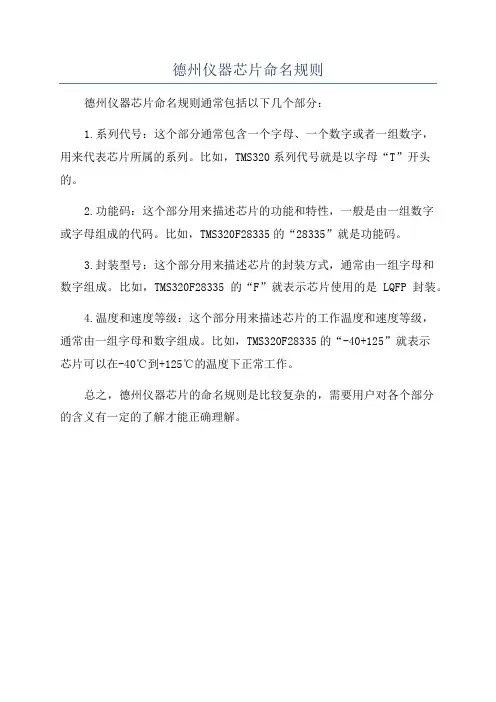

德州仪器芯片命名规则
德州仪器芯片命名规则通常包括以下几个部分：
1.系列代号：这个部分通常包含一个字母、一个数字或者一组数字，
用来代表芯片所属的系列。

比如，TMS320系列代号就是以字母“T”开头的。

2.功能码：这个部分用来描述芯片的功能和特性，一般是由一组数字
或字母组成的代码。

比如，TMS320F28335的“28335”就是功能码。

3.封装型号：这个部分用来描述芯片的封装方式，通常由一组字母和
数字组成。

比如，TMS320F28335的“F”就表示芯片使用的是LQFP封装。

4.温度和速度等级：这个部分用来描述芯片的工作温度和速度等级，
通常由一组字母和数字组成。

比如，TMS320F28335的“-40+125”就表示
芯片可以在-40℃到+125℃的温度下正常工作。

总之，德州仪器芯片的命名规则是比较复杂的，需要用户对各个部分
的含义有一定的了解才能正确理解。

ti 芯片命名规则
TI芯片命名规则
TI芯片是德州仪器（Texas Instruments）公司生产的一种集成电路芯片，其命名规则旨在准确描述芯片的功能和特性。

TI芯片的命名规则通常遵循以下几个原则：
1. 功能描述：芯片的名称通常包含对其主要功能或应用的描述。

例如，可以通过添加诸如“音频”、“视频”、“无线通信”等词汇来描述芯片的功能。

2. 类型标识：为了区分不同类型的芯片，TI在芯片名称中添加了特定的类型标识。

这些标识通常是由字母或数字组成的代码，用于表示芯片的类型、系列或特定型号。

3. 特性指示：为了更准确地描述芯片的特性和性能，TI还会在芯片名称中加入特性指示。

这些指示可以包括芯片的工作频率、位宽、功耗、温度范围等。

4. 版本号：随着技术的不断发展，TI会对芯片进行不同版本的升级和改进。

因此，芯片的名称中可能还会包含版本号，以便用户可以准确选择适合自己需求的芯片。

例如，假设有一款TI芯片用于音频信号处理，其工作频率为100MHz，位宽为16位，功耗为1W，温度范围为-40°C到85°C，
型号为XYZ123。

则该芯片的命名可以是“TI XYZ123音频处理芯片-100MHz/16位/1W/-40°C~85°C”。

TI芯片的命名规则旨在清晰地描述芯片的功能、类型、特性和版本，以方便用户选择和使用。

这种命名规则不仅能提供准确的信息，还能提高用户对芯片的理解和认识。

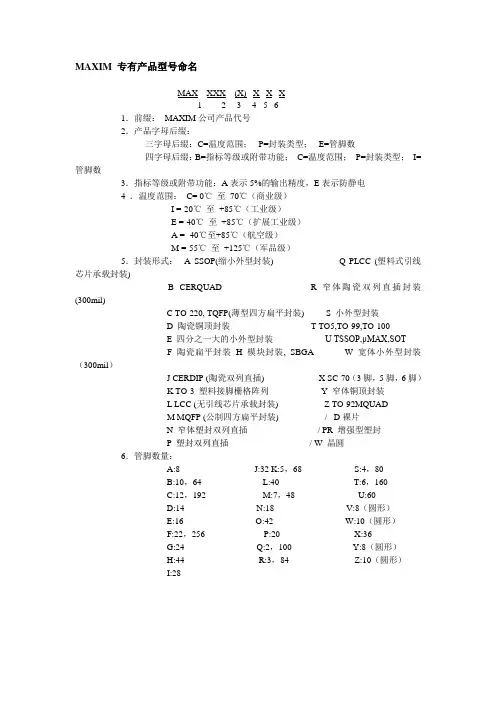

MAXIM专有产品型号命名MAX XXX (X) X X X1 2 3 4 5 61．前缀：MAXIM公司产品代号2．产品字母后缀：三字母后缀：C=温度范围；P=封装类型；E=管脚数四字母后缀：B=指标等级或附带功能；C=温度范围；P=封装类型；I=管脚数3．指标等级或附带功能：A表示5%的输出精度，E表示防静电4 ．温度范围：C= 0℃至70℃（商业级）I =-20℃至+85℃（工业级）E =-40℃至+85℃（扩展工业级）A = -40℃至+85℃（航空级）M =-55℃至+125℃（军品级）5．封装形式： A SSOP(缩小外型封装) Q PLCC (塑料式引线芯片承载封装)B CERQUAD R 窄体陶瓷双列直插封装(300mil)C TO-220, TQFP(薄型四方扁平封装) S 小外型封装D 陶瓷铜顶封装T TO5,TO-99,TO-100E 四分之一大的小外型封装U TSSOP,μMAX,SOTF 陶瓷扁平封装H 模块封装, SBGA W 宽体小外型封装（300mil）J CERDIP (陶瓷双列直插) X SC-70（3脚，5脚，6脚）K TO-3 塑料接脚栅格阵列Y 窄体铜顶封装L LCC (无引线芯片承载封装) Z TO-92MQUADM MQFP (公制四方扁平封装) / D裸片N 窄体塑封双列直插/ PR 增强型塑封P 塑封双列直插/ W 晶圆6．管脚数量：A:8 J:32 K:5，68 S:4，80B:10，64 L:40 T:6，160C:12，192 M:7，48 U:60D:14 N:18 V:8（圆形）E:16 O:42 W:10（圆形）F:22，256 P:20 X:36G:24 Q:2，100 Y:8（圆形）H:44 R:3，84 Z:10（圆形）I:28AD常用产品型号命名单块和混合集成电路XX XX XX X X X1 2 3 4 51．前缀：AD模拟器件， HA 混合集成A/D， HD 混合集成D/A2．器件型号3．一般说明：A 第二代产品，DI 介质隔离，Z 工作于±12V4．温度范围/性能（按参数性能提高排列）：I、J、K、L、M 0℃至70℃A、B、C-25℃或-40℃至85℃S、T、U -55℃至125℃5．封装形式：D 陶瓷或金属密封双列直插R 微型“SQ”封装E 陶瓷无引线芯片载体RS 缩小的微型封装F 陶瓷扁平封装S 塑料四面引线扁平封装G 陶瓷针阵列ST 薄型四面引线扁平封装H 密封金属管帽 T TO-92型封装J J形引线陶瓷封装U 薄型微型封装M 陶瓷金属盖板双列直插 W 非密封的陶瓷/玻璃双列直插N 料有引线芯片载体Y 单列直插Q 陶瓷熔封双列直插Z 陶瓷有引线芯片载体P 塑料或环氧树脂密封双列直插高精度单块器件XXX XXXX BI E X /8831 2 3 4 5 61．器件分类： ADC A/D转换器OP 运算放大器AMP 设备放大器PKD 峰值监测器BUF缓冲器 PM PMI二次电源产品CMP比较器REF 电压比较器DAC D/A转换器 RPT PCM线重复器JAN Mil-M-38510 SMP 取样/保持放大器LIU 串行数据列接口单元 SW 模拟开关MAT 配对晶体管SSM 声频产品MUX 多路调制器TMP 温度传感器2．器件型号3．老化选择4．电性等级5．封装形式：H 6腿TO-78 S 微型封装J8腿TO-99 T 28腿陶瓷双列直插K10腿TO-100 TC 20引出端无引线芯片载体P 环氧树脂B双列直插 V 20腿陶瓷双列直插PC 塑料有引线芯片载体 X 18腿陶瓷双列直插Q 16腿陶瓷双列直插 Y 14腿陶瓷双列直插R 20腿陶瓷双列直插 Z 8腿陶瓷双列直插RC 20引出端无引线芯片载体6．军品工艺ALTERA产品型号命名XXX XXX X X XX X1 2 3 4 5 61．前缀： EP 典型器件EPC 组成的EPROM器件EPF FLEX 10K或FLFX 6000系列、FLFX 8000系列EPM MAX5000系列、MAX7000系列、MAX9000系列EPX 快闪逻辑器件2．器件型号3．封装形式：D陶瓷双列直插 Q 塑料四面引线扁平封装P 塑料双列直插R 功率四面引线扁平封装S 塑料微型封装T 薄型J形引线芯片载体J 陶瓷J形引线芯片载体 W 陶瓷四面引线扁平封装L 塑料J形引线芯片载体 B 球阵列4．温度范围： C ℃至70℃，I -40℃至85℃，M -55℃至125℃5．腿数6．速度ATMEL产品型号命名AT XX X XX XX X X X1 2 3 4 5 61．前缀：ATMEL公司产品代号2．器件型号3．速度4．封装形式：A TQFP封装P 塑料双列直插B 陶瓷钎焊双列直插Q 塑料四面引线扁平封装C 陶瓷熔封R 微型封装集成电路D 陶瓷双列直插S 微型封装集成电路F 扁平封装T 薄型微型封装集成电路G 陶瓷双列直插，一次可编程U 针阵列J 塑料J形引线芯片载体 V 自动焊接封装K 陶瓷J形引线芯片载体W 芯片L 无引线芯片载体 Y 陶瓷熔封M 陶瓷模块Z 陶瓷多芯片模块N 无引线芯片载体，一次可编程5．温度范围： C 0℃至70℃， I -40℃至85℃， M -55℃至125℃6．工艺：空白标准/883 Mil-Std-883, 完全符合B级B Mil-Std-883，不符合B级BB产品型号命名XXX XXX (X) X X X1 2 3 4 5 6DAC 87 X XXX X /883B4 7 81．前缀：ADC A/D转换器MPY 乘法器ADS 有采样/保持的A/D转换器OPA 运算放大器DAC D/A转换器 PCM 音频和数字信号处理的A/D和D/A转换器DIV 除法器 PGA 可编程控增益放大器INA 仪用放大器 SHC 采样/保持电路ISO 隔离放大器 SDM 系统数据模块MFC 多功能转换器 VFC V/F、F/V变换器MPC 多路转换器 XTR 信号调理器2．器件型号3．一般说明：A 改进参数性能L 锁定Z + 12V电源工作HT 宽温度范围4．温度范围：H、J、K、L 0℃至70℃A、B、C -25℃至85 ℃R、S、T、V、W -55℃至125℃5．封装形式：L 陶瓷芯片载体H 密封陶瓷双列直插M 密封金属管帽G 普通陶瓷双列直插N 塑料芯片载体U 微型封装P 塑封双列直插6．筛选等级： Q 高可靠性 QM 高可靠性，军用7．输入编码： CBI 互补二进制输入COB 互补余码补偿二进制输入CSB 互补直接二进制输入CTC 互补的两余码8．输出： V 电压输出 I 电流输出CYPRESS产品型号命名XXX 7 C XXX XX X X X1 2 3 4 5 61．前缀：CY Cypress公司产品， CYM 模块， VIC VME 总线2．器件型号：7C128 CMOS SRAM 7C245 PROM 7C404 FIFO7C9101 微处理器3．速度：A 塑料薄型四面引线扁平封装 V J形引线的微型封装B 塑料针阵列U 带窗口的陶瓷四面引线扁平封装D 陶瓷双列直插W 带窗口的陶瓷双列直插F 扁平封装X 芯片G 针阵列Y 陶瓷无引线芯片载体H 带窗口的密封无引线芯片载体 HD 密封双列直插J 塑料有引线芯片载体K 陶瓷熔封 HV 密封垂直双列直插L 无引线芯片载体PF 塑料扁平单列直插P 塑料PS 塑料单列直插Q 带窗口的无引线芯片载体 PZ 塑料引线交叉排列式双列直插R 带窗口的针阵列E 自动压焊卷S 微型封装IC T 带窗口的陶瓷熔封 N 塑料四面引线扁平封装5．温度范围： C 民用（0℃至70℃）I 工业用（-40℃至85℃）M 军用（-55℃至125℃）6．工艺： B 高可靠性HITACHI常用产品型号命名XX XXXXX X X1 2 3 41．前缀：HA 模拟电路 HB 存储器模块HD 数字电路 HL 光电器件（激光二极管/LED）HM 存储器（RAM）HR光电器件（光纤）HN 存储器（NVM）PF RF功率放大器HG 专用集成电路2．器件型号3．改进类型4．封装形式：P 塑料双列 PG 针阵列C 陶瓷双列直插 S 缩小的塑料双列直插CP 塑料有引线芯片载体 CG 玻璃密封的陶瓷无引线芯片载体FP 塑料扁平封装 G 陶瓷熔封双列直插SO 微型封装INTERSIL产品型号命名XXX XXXX X X X X1 2 3 4 5 61．前缀： D 混合驱动器 G 混合多路FETICL 线性电路 ICM 钟表电路IH 混合/模拟门 IM 存储器AD 模拟器件DG 模拟开关DGM 单片模拟开关ICH 混合电路MM 高压开关NE/SE SIC产品2．器件型号3．电性能选择4．温度范围： A -55℃至125℃，B -20℃至85℃， C 0℃至70℃I -40℃至125℃，M -55℃至125℃5．封装形式：A TO-237型L 无引线陶瓷芯片载体B 微型塑料扁平封装P 塑料双列直插C TO-220型S TO-52型D 陶瓷双列直插T TO-5、TO-78、TO-99、TO-100型E TO-8微型封装U TO-72、TO-18、TO-71型F 陶瓷扁平封装V TO-39型H TO- 66型Z TO-92型I 16脚密封双列直插 /W 大圆片J 陶瓷双列直插/D 芯片K T O-3型Q 2引线金属管帽6．管脚数：A 8，B 10，C 12，D 14，E 16，F 22，G 24，H 42， I 28， J 32，K 35， L 40， M 48， N 18，P 20， Q 2， R 3，S 4， T 6， U 7，V 8（引线间距0.2""，绝缘外壳） W 10（引线间距0.23""，绝缘外壳）Y 8（引线间距0.2""，4脚接外壳） Z 10（引线间距0.23""，5脚接外壳）NEC常用产品型号命名μP X XXXX X1 2 3 41．前缀2．产品类型：A 混合元件 B 双极数字电路，C 双极模拟电路D 单极型数字电路3．器件型号：4．封装形式：A 金属壳类似TO-5型封装 J 塑封类似TO-92型B 陶瓷扁平封装 M 芯片载体C 塑封双列 V 立式的双列直插封装D 陶瓷双列 L 塑料芯片载体G 塑封扁平 K 陶瓷芯片载体H 塑封单列直插 E 陶瓷背的双列直插MICROCHIP产品型号命名PIC XX XXX XXX (X) -XX X /XX1 2 3 4 561. 前缀: PIC MICROCHIP公司产品代号2. 器件型号（类型）：C CMOS电路 CR CMOS ROMLC 小功率CMOS电路LCS 小功率保护AA 1.8V LCR 小功率CMOS ROMLV 低电压 F 快闪可编程存储器HC 高速CMOS FR FLEX ROM3．改进类型或选择4．速度标示：-55 55ns, -70 70ns, -90 90ns, -10 100ns, -12 120ns-15 150ns， -17 170ns, -20 200ns, -25 250ns, -30 300ns晶体标示： LP 小功率晶体，RC 电阻电容，XT 标准晶体/振荡器HS 高速晶体频率标示： -20 2MHZ， -04 4MHZ， -10 10MHZ，-16 16MHZ-20 20MHZ，-25 25MHZ，-33 33MHZ5．温度范围：空白 0℃至70℃，I -45℃至85℃， E -40℃至125℃6．封装形式：L PLCC封装JW 陶瓷熔封双列直插，有窗口P 塑料双列直插PQ 塑料四面引线扁平封装W 大圆片 SL 14腿微型封装-150milJN 陶瓷熔封双列直插，无窗口SM 8腿微型封装-207milSN 8腿微型封装-150 mil VS 超微型封装8mm×13.4mmSO 微型封装-300 mil ST 薄型缩小的微型封装-4.4mmSP 横向缩小型塑料双列直插CL 68腿陶瓷四面引线，带窗口SS 缩小型微型封装PT 薄型四面引线扁平封装TS 薄型微型封装8mm×20mm TQ 薄型四面引线扁平封装ST产品型号命名普通线性、逻辑器件MXXX XXXXX XX X X1 2 3 4 51．产品系列：74AC/ACT 先进CMOS HCF4XXXM7 4HC 高速CMOS2．序列号3．速度4．封装： BIR，BEY 陶瓷双列直插M，MIR 塑料微型封装5．温度普通存贮器件XX X XXXX X XX X XX1 2 3 4 5 6 71．系列：ET21 静态RAM ETL21 静态RAMETC27 EPROM MK41 快静态RAMMK45 双极端口FIFO MK48 静态RAMTS27 EPROM S28 EEPROMTS29 EEPROM2．技术：空白…NMOS C…CMOS L…小功率3．序列号4．封装： C 陶瓷双列 J 陶瓷双列N 塑料双列 Q UV 窗口陶瓷熔封双列直插5．速度6．温度：空白 0℃~70℃ E -25℃~70℃V -40℃~85℃ M -55℃~125℃7．质量等级：空白标准B/B MIL-STD-883B B级存储器编号（U.V EPROM和一次可编程OTP）M XX X XXX X X XXX X X1 2 3 4 5 6 7 81．系列：27…EPROM 87…EPROM锁存2．类型：空白…NMOS，C…CMOS，V…小功率3．容量：64…64K位（X8）256…256K位（X8）512…512K位（X8）1001…1M位（X8）101…1M位（X8）低电压1024…1M位（X8）2001…2M位（X8）201…2M位（X8）低电压4001…4M位（X8）401…4M位（X8）低电压4002…4M位（X16）801…4M位（X8）161…16M位（X8/16）可选择160…16M位（X8/16）4．改进等级5．电压范围：空白5V +10%Vcc，X 5V +10%Vcc6．速度： 55 55n，60 60ns，70 70ns，80 80ns90 90ns， 100/10 100 n120/12 120 ns，150/15 150 ns200/20 200 ns，250/25 250 ns7．封装：F 陶瓷双列直插（窗口） L 无引线芯片载体（窗口）B 塑料双列直插C 塑料有引线芯片载体（标准）M 塑料微型封装N 薄型微型封装K 塑料有引线芯片载体（低电压）8．温度： 1 0℃~70℃， 6 -40℃~85℃， 3 -40℃~125℃快闪EPROM的编号M XX X A B C X X XXX X X1 2 3 4 5 6 7 8 9 101．电源2．类型： F 5V +10%， V 3.3V +0.3V3．容量： 1 1M， 2 2M， 3 3M，8 8M，16 16M4．擦除： 0 大容量 1 顶部启动逻辑块 2 底部启动逻辑块 4 扇区5．结构：0 ×8/×16可选择， 1 仅×8， 2 仅×166．改型：空白 A7．Vcc：空白 5V+10%Vcc X +5%Vcc8．速度：60 60ns，70 70ns， 80 80ns，90 90ns100 100ns，120 120ns，150 150ns，200 200ns9．封装：M 塑料微型封装N 薄型微型封装，双列直插C/K 塑料有引线芯片载体B/P 塑料双列直插10．温度：1 0℃~70℃， 6 -40℃~85℃， 3 -40℃~125℃仅为3V和仅为5V的快闪EPROM编号M XX X XXX X XXX X X1 2 3 4 5 6 71．器件系列： 29 快闪2．类型： F 5V单电源V 3.3单电源3．容量：100T （128K×8.64K×16）顶部块，100B（128K×8.64K×16）底部块200T （256K×8.64K×16）顶部块，200B （256K×8.64K×16）底部块400T （512K×8.64K×16）顶部块，400B （512K×8.64K×16）底部块040 （12K×8）扇区，080 （1M×8）扇区016 （2M×8）扇区4．Vcc：空白 5V+10%Vcc， X +5%Vcc5．速度：60 60ns，70 70ns， 80 80ns90 90ns， 120 120ns6．封装： M 塑料微型封装N 薄型微型封装K 塑料有引线芯片载体P 塑料双列直插7．温度： 1 0℃~70℃， 6 -40℃~85℃， 3 -40℃~125℃串行EEPROM的编号ST XX XX XX X X X1 2 3 4 5 61．器件系列： 24 12C ， 25 12C（低电压），93 微导线95 SPI总线 28 EEPROM2．类型/工艺：C CMOS（EEPROM） E 扩展I C 总线W 写保护士 CS 写保护（微导线）P SPI总线LV 低电压（EEPROM）3．容量：01 1K，02 2K，04 4K，08 8K16 16K， 32 32K，64 64K4．改型：空白 A、 B、 C、 D5．封装： B 8腿塑料双列直插M 8腿塑料微型封装ML 14腿塑料微型封装6．温度： 1 0℃~70℃ 6 -40℃~85℃ 3 -40℃~125℃微控制器编号ST XX X XX X X1 2 3 4 5 61．前缀2．系列： 62 普通ST6系列63 专用视频ST6系列72 ST7系列90 普通ST9系列92 专用ST9系列10 ST10位系列20 ST20 32位系列3．版本：空白ROM T OTP（PROM）R ROMless P 盖板上有引线孔E EPROMF 快闪4．序列号5．封装：B 塑料双列直插D 陶瓷双列真插F 熔封双列直插M 塑料微型封装S 陶瓷微型封装CJ 塑料有引线芯片载体K 无引线芯片载体L 陶瓷有引线芯片载体QX 塑料四面引线扁平封装G 陶瓷四面扁平封装成针阵列R 陶瓷什阵列T 薄型四面引线扁平封装6．温度范围：1.5 0℃~70℃(民用)2 -40℃~125℃(汽车工业)61 -40℃~85℃(工业)E -55℃~125℃XICOR产品型号命名X XXXXX X X X (-XX)1 2 3 4 5 6EEPOT X XXXXX X X1 2 7 3 4串行快闪X XX X XXX X X -X1 2 3 4 81．前缀2．器件型号3．封装形式：D 陶瓷双列直插P 塑料双列直插E 无引线芯片载体R 陶瓷微型封装F 扁平封装S 微型封装J 塑料有引线芯片载体T 薄型微型封装K 针振列V 薄型缩小型微型封装L薄型四面引线扁平封装X 模块M 公制微型封装Y 新型卡式4．温度范围：空白标准，B B级（MIL-STD-883），E -20℃至85℃I -40℃至85℃，M -55℃至125℃5．工艺等级：空白标准，B B级（MIL-STD-883）6．存取时间（仅限EEPROM和NOVRAM）：20 200NS, 25 250NS, 空白 300ns, 35 350ns, 45 450ns55 55ns, 70 70ns, 90 90ns, 15 150nsVcc限制（仅限串行EEPROM）：空白 4.5V至 5.5V，-3 3V至5.5V-2.7 2.7V至 5.5V，-1.8 1.8V至5.5V7．端到末端电阻：Z 1KΩ，Y 2KΩ，W 10KΩ，U50KΩ，T 100KΩ8． Vcc限制：空白 1.8V至3.6V，-5 4.5V至5.5VZILOG产品型号命名Z XXXXX XX X X X XXXX1 2 3 4 5 6 71．前缀2．器件型号3．速度：空白 2.5MHz， A 4.0MHz，B 6.0MHzH 8.0MHz，L 低功耗的，直接用数字标示4．封装形式：A 极小型四面引线扁平封装C 陶瓷钎焊D 陶瓷双列直插E 陶瓷，带窗口F 塑料四面引线扁平封装G 陶瓷针阵列H 缩小型微型封装I PCB芯片载体K 陶瓷双列直插，带窗口L 陶瓷无引线芯片载体P 塑料双列直插Q 陶瓷四列S 微型封装V 塑料有引线芯片载体5．温度范围： E -40℃至100℃， M -55℃至125℃， S 0℃至70 ℃6．环境试验过程：A 应力密封，B 军品级，C 塑料标准，D 应力塑料，E 密封标准。

IC芯片命名规则MAXIM 专有产品型号命名MAX XXX (X) X X X1 2 3 4 5 61．前缀： MAXIM公司产品代号2．产品字母后缀：三字母后缀：C=温度范围； P=封装类型； E=管脚数四字母后缀：B=指标等级或附带功能； C=温度范围；P=封装类型； I=管脚数3．指标等级或附带功能：A表示5%的输出精度，E表示防静电4 ．温度范围：C= 0℃ 至70℃（商业级）I =-20℃ 至+85℃（工业级）E =-40℃ 至+85℃（扩展工业级）A = -40℃至+85℃（航空级）M =-55?至+125℃（军品级）5．封装形式:A SSOP(缩小外型封装) Q PLCCB CERQUAD R 窄体陶瓷双列直插封装C TO-220, TQFP(薄型四方扁平封装) S 小外型封装D 陶瓷铜顶封装T TO5,TO-99,TO-100E 四分之一大的小外型封装U TSSOP,μMAX,SOTF 陶瓷扁平封装 H 模块封装, SBGA W 宽体小外型封装（300mil）J CERDIP (陶瓷双列直插) X SC-70（3脚，5脚，6脚）K TO-3 塑料接脚栅格阵列 Y 窄体铜顶封装L LCC (无引线芯片承载封装) Z TO-92MQUADM MQFP (公制四方扁平封装) / D裸片N 窄体塑封双列直插 / PR 增强型塑封P 塑料 / W 晶圆6．管脚数量：A:8 J:32 K:5，68 S:4，80B:10，64 L:40 T:6，160C:12，192 M:7，48 U:60D:14 N:18 V:8（圆形）E:16 O:42 W:10（圆形）F:22，256 P:20 X:36G:24 Q:2，100 Y:8（圆形）H:44 R:3，84 Z:10（圆形）I:28AD 常用产品型号命名单块和混合集成电路XX XX XX X X X1 2 3 4 51．前缀：AD模拟器件 HA 混合集成A/D HD 混合集成D/A 2．器件型号3．一般说明：A 第二代产品，DI 介质隔离，Z 工作于±12V4．温度范围/性能（按参数性能提高排列）：I、J、K、L、M 0℃至70℃A、B、C-25℃或-40℃至85℃S、T、U -55℃至125℃5．封装形式：D 陶瓷或金属密封双列直插R 微型“SQ”封装E 陶瓷无引线芯片载体RS 缩小的微型封装F 陶瓷扁平封装S 塑料四面引线扁平封装G 陶瓷针阵列 ST 薄型四面引线扁平封装H 密封金属管帽 T TO-92型封装J J形引线陶瓷封装U 薄型微型封装M 陶瓷金属盖板双列直插 W 非密封的陶瓷/玻璃双列直插N 料有引线芯片载体Y 单列直插Q 陶瓷熔封双列直插Z 陶瓷有引线芯片载体P 塑料或环氧树脂密封双列直插高精度单块器件XXX XXXX BI E X /8831 2 3 4 5 61．器件分类： ADC A/D转换器 OP 运算放大器AMP 设备放大器PKD 峰值监测器BUF 缓冲器 PM PMI二次电源产品CMP 比较器 REF 电压比较器DAC D/A转换器 RPT PCM线重复器JAN Mil-M-38510 SMP 取样/保持放大器LIU 串行数据列接口单元SW 模拟开关MAT 配对晶体管SSM 声频产品MUX 多路调制器TMP 温度传感器 2．器件型号3．老化选择4．电性等级5．封装形式：H 6腿TO-78 S 微型封装J 8腿TO-99 T 28腿陶瓷双列直插K 10腿TO-100 TC 20引出端无引线芯片载体P 环氧树脂B双列直插V 20腿陶瓷双列直插PC 塑料有引线芯片载体X 18腿陶瓷双列直插Q 16腿陶瓷双列直插 Y 14腿陶瓷双列直插R 20腿陶瓷双列直插 Z 8腿陶瓷双列直插RC 20引出端无引线芯片载体6．军品工艺ALTERA 产品型号命名XXX XXX X X XX X1 2 3 4 5 61．前缀： EP 典型器件EPC 组成的EPROM器件EPF FLEX 10K或FLFX 6000系列、FLFX 8000系列EPM MAX5000系列、MAX7000系列、MAX9000系列EPX 快闪逻辑器件2．器件型号3．封装形式：D 陶瓷双列直插 Q 塑料四面引线扁平封装P 塑料双列直插R 功率四面引线扁平封装S 塑料微型封装 T 薄型J形引线芯片载体J 陶瓷J形引线芯片载体 W 陶瓷四面引线扁平封装L 塑料J形引线芯片载体 B 球阵列4．温度范围： C ℃至70℃，I -40℃至85℃，M -55℃至125℃5．腿数6．速度ATMEL 产品型号命名AT XX X XX XX X X X1 2 3 4 5 61．前缀：ATMEL公司产品代号2．器件型号3．速度4．封装形式：A TQFP封装 P 塑料双列直插B 陶瓷钎焊双列直插Q 塑料四面引线扁平封装C 陶瓷熔封R 微型封装集成电路D 陶瓷双列直插S 微型封装集成电路F 扁平封装T 薄型微型封装集成电路G 陶瓷双列直插，一次可编程U 针阵列J 塑料J形引线芯片载体 V 自动焊接封装K 陶瓷J形引线芯片载体W 芯片L 无引线芯片载体 Y 陶瓷熔封M 陶瓷模块 Z 陶瓷多芯片模块N 无引线芯片载体，一次可编程5．温度范围： C 0℃至70℃， I -40℃至85℃， M -55℃至125℃6．工艺：空白标准/883 Mil-Std-883, 完全符合B级B Mil-Std-883，不符合B级BB 产品型号命名XXX XXX (X) X X X1 2 3 4 5 6DAC 87 X XXX X /883B4 7 81．前缀：ADC A/D转换器MPY 乘法器ADS 有采样/保持的A/D转换器OPA 运算放大器DAC D/A转换器 PCM 音频和数字信号处理的A/D和D/A转换器DIV 除法器 PGA 可编程控增益放大器INA 仪用放大器 SHC 采样/保持电路ISO 隔离放大器 SDM 系统数据模块MFC 多功能转换器 VFC V/F、F/V变换器MPC 多路转换器 XTR 信号调理器2．器件型号3．一般说明：A 改进参数性能 L 锁定Z + 12V电源工作 HT 宽温度范围4．温度范围：H、J、K、L 0℃至70℃A、B、C -25℃至85 ℃R、S、T、V、W -55℃至125℃5．封装形式：L 陶瓷芯片载体 H 密封陶瓷双列直插M 密封金属管帽 G 普通陶瓷双列直插N 塑料芯片载体 U 微型封装P 塑封双列直插6．筛选等级： Q 高可靠性 QM 高可靠性，军用7．输入编码：CBI 互补二进制输入COB 互补余码补偿二进制输入CSB 互补直接二进制输入CTC 互补的两余码8．输出： V 电压输出 I 电流输出CYPRESS 产品型号命名XXX 7 C XXX XX X X X1 2 3 4 5 61．前缀： CY Cypress公司产品， CYM 模块， VIC VME总线2．器件型号：7C128 CMOS SRAM 7C245 PROM7C404 FIFO 7C9101 微处理器3．速度：A 塑料薄型四面引线扁平封装 V J形引线的微型封装B 塑料针阵列U 带窗口的陶瓷四面引线扁平封装D 陶瓷双列直插 W带窗口的陶瓷双列直插F 扁平封装X 芯片G 针阵列 Y 陶瓷无引线芯片载体H 带窗口的密封无引线芯片载体 HD 密封双列直插J 塑料有引线芯片载体K 陶瓷熔封 HV 密封垂直双列直插L 无引线芯片载体 PF 塑料扁平单列直插P 塑料 PS 塑料单列直插Q 带窗口的无引线芯片载体 PZ 塑料引线交叉排列式双列直插R 带窗口的针阵列 E自动压焊卷S 微型封装IC T 带窗口的陶瓷熔封 N 塑料四面引线扁平封装5．温度范围：C 民用（0℃至70℃）I 工业用（-40℃至85℃）M 军谩（-55℃至125℃）6．工艺： B 高可靠性HITACHI 常用产品型号命名XX XXXXX X X1 2 3 41．前缀：HA 模拟电路 HB 存储器模块HD 数字电路 HL 光电器件（激光二极管/LED）HM 存储器（RAM） HR光电器件（光纤）HN 存储器（NVM）PF RF功率放大器HG 专用集成电路2．器件型号3．改进类型4．封装形式：P 塑料双列 PG 针阵列C 陶瓷双列直插 S 缩小的塑料双列直插CP 塑料有引线芯片载体 CG 玻璃密封的陶瓷无引线芯片载体FP 塑料扁平封装 G 陶瓷熔封双列直插SO 微型封装INTERSIL 产品型号命名XXX XXXX X X X X1 2 3 4 5 61．前缀： D 混合驱动器 G 混合多路FETICL 线性电路 ICM 钟表电路IH 混合/模拟门 IM 存储器AD 模拟器件 DG 模拟开关DGM 单片模拟开关 ICH 混合电路MM 高压开关 NE/SE SIC产品2．器件型号3．电性能选择4．温度范围：A -55℃至125℃，B -20℃至85℃，C 0℃至70℃ I -40℃至125℃，M -55℃至125℃5．封装形式：A TO-237型 L 无引线陶瓷芯片载体B 微型塑料扁平封装P 塑料双列直插C TO-220型 S TO-52型D 陶瓷双列直插T TO-5、TO-78、TO-99、TO-100型E TO-8微型封装 U TO-72、TO-18、TO-71型F 陶瓷扁平封装V TO-39型H TO- 66型 Z TO-92型I 16脚密封双列直插 /W 大圆片J 陶瓷双列直插/D 芯片K T O-3型 Q 2引线金属管帽6．管脚数：A 8，B 10，C 12，D 14，E 16，F 22，G 24，H 42， I 28， J 32， K 35， L 40， M 48， N 18，P 20， Q 2， R 3， S 4， T 6， U 7，V 8（引线间距0.2""，绝缘外壳）W 10（引线间距0.23""，绝缘外壳）Y 8（引线间距0.2""，4脚接外壳）Z 10（引线间距0.23""，5脚接外壳）NEC 常用产品型号命名μP X XXXX X1 2 3 41．前缀2．产品类型：A 混合元件 B 双极数字电路，C 双极模拟电路D 单极型数字电路3．器件型号：4．封装形式：A 金属壳类似TO-5型封装 J 塑封类似TO-92型B 陶瓷扁平封装 M 芯片载体C 塑封双列 V 立式的双列直插封装D 陶瓷双列 L 塑料芯片载体G 塑封扁平 K 陶瓷芯片载体H 塑封单列直插 E 陶瓷背的双列直插MICROCHIP 产品型号命名PIC XX XXX XXX (X) -XX X /XX1 2 3 4 561. 前缀: PIC MICROCHIP公司产品代号2. 器件型号（类型）：C CMOS电路 CR CMOS ROMLC 小功率CMOS电路LCS 小功率保护AA 1.8V LCR 小功率CMOS ROMLV 低电压 F 快闪可编程存储器HC 高速CMOS FR FLEX ROM3．改进类型或选择4．速度标示：-55 55ns, -70 70ns, -90 90ns, -10 100ns, -12 120ns-15 150ns -17 170ns, -20 200ns, -25 250ns, -30 300ns晶体标示：LP 小功率晶体，RC 电阻电容，XT 标季/振荡器HS 高速晶体频率标示：-20 2MHZ， -04 4MHZ， -10 10MHZ， -16 16MHZ-20 20MHZ，-25 25MHZ，-33 33MHZ5．温度范围：空白0℃至70℃，I -45℃至85℃， E -40℃至125℃6．封装形式：L PLCC封装JW 陶瓷熔封双列直插，有窗口P 塑料双列直插PQ 塑料四面引线扁平封装W 大圆片SL 14腿微型封装-150milJN 陶瓷熔封双列直插，无窗口 SM 8腿微型封装-207milSN 8腿微型封装-150 mil VS 超微型封装8mm×13.4mmSO 微型封装-300 mil ST 薄型缩小的微型封装-4.4mmSP 横向缩小型塑料双列直插 CL 68腿陶瓷四面引线，带窗口SS 缩小型微型封装 PT 薄型四面引线扁平封装TS 薄型微型封装8mm×20mm TQ 薄型四面引线扁平封装ST 产品型号命名普通线性、逻辑器件MXXX XXXXX XX X X1 2 3 4 51．产品系列：74AC/ACT 先进CMOSHCF4XXX M74HC 高速CMOS2．序列号3．速度4．封装： BIR，BEY 陶瓷双列直插M，MIR 塑料微型封装5．温度普通存贮器件XX X XXXX X XX X XX1 2 3 4 5 6 71．系列：ET21 静态RAM ETL21 静态RAMETC27 EPROM MK41 快静态RAMMK45 双极端口FIFO MK48 静态RAMTS27 EPROM S28 EEPROMTS29 EEPROM2．技术：空白…NMOS C…CM OS L…小功率3．序列号4．封装：C 陶瓷双列 J 陶瓷双列N 塑料双列 Q UV窗口陶瓷熔封双列直插5．速度6．温度：空白0℃~70℃ E -25℃~70℃V -40℃~85℃ M -55℃~125℃7．质量等级：空白标准B/B MIL-STD-883B B级存储器编号（U.V EPROM和一次可编程OTP）M XX X XXX X X XXX X X1 2 3 4 5 6 7 81．系列：27…EPROM 87…EPROM锁存2．类型：空白…NMOS，C…CMOS，V…小功率 3．容量：64…64K位（X8）256…256K位（X8）512…512K位（X8）1001…1M位（X8）101…1M位（X8）低电压1024…1M位（X8）2001…2M位（X8）201…2M位（X8）低电压4001…4M位（X8）401…4M位（X8）低电压4002…4M位（X16）801…4M位（X8）161…16M位（X8/16）可选择160…16M位（X8/16）4．改进等级5．电压范围：空白 5V +10%Vcc， X 5V +10%Vcc6．速度：55 55n，60 60ns，70 70ns，80 80ns90 90ns，100/10 100 n120/12 120 ns，150/15 150 ns200/20 200 ns，250/25 250 ns7．封装：F 陶瓷双列直插（窗口）L 无引线芯片载体（窗口）B 塑料双列直插C 塑料有引线芯片载体（标准）M 塑料微型封装N 薄型微型封装K 塑料有引线芯片载体（低电压）8．温度： 1 0℃~70℃， 6 -40℃~85℃， 3 -40℃~125℃快闪EPROM的编号M XX X A B C X X XXX X X1 2 3 4 5 6 7 8 9 1 01．电源2．类型： F 5V +10%， V 3.3V +0.3V3．容量： 1 1M， 2 2M， 3 3M，8 8M，16 16M4．擦除：0 大容量 1 顶部启动逻辑块2 启动逻辑块 4 扇区5．结构：0 ×8/×16可选择， 1 仅×8， 2 仅×166．改型：空白 A7．Vcc：空白 5V+10%Vcc X +5%Vcc8．速度：60 60ns，70 70ns， 80 80ns，90 90ns100 100ns，120 120ns，150 150ns，200 200ns 9．封装：M 塑料微型封装N 薄型微型封装，双列直插C/K 塑料有引线芯片载体 B/P 塑料双列直插10．温度：1 0℃~70℃， 6 -40℃~85℃， 3 -40℃~125℃仅为3V和仅为5V的快闪EPROM编号M XX X XXX X XXX X X1 2 3 4 5 6 71．器件系列： 29 快闪2．类型： F 5V单电源V 3.3单电源3．容量：100T （128K×8.64K×16）顶部块，100B （128K×8.64K×16）底部块200T （256K×8.64K×16）顶部块，200B （256K×8.64K×16）底部块400T （512K×8.64K×16）顶部块，400B （512K×8.64K×16）底部块040 （12K×8）扇区，080 （1M×8）扇区016 （2M×8）扇区4．Vcc：空白 5V+10%Vcc， X +5%Vcc5．速度：60 60ns，70 70ns， 80 80ns90 90ns， 120 120ns6．封装：M 塑料微型封装N 薄型微型封装K 塑料有引线芯片载体P 塑料双列直插 7．温度： 1 0℃~70℃， 6 -40℃~85℃， 3 -40℃~125℃串行EEPROM的编号ST XX XX XX X X X1 2 3 4 5 61．器件系列：24 12C ，25 12C（低电压），93 微导线95 SPI总线 28 EEPROM2．类型/工艺：C CMOS（EEPROM） E 扩展I C总线W 写保护士 CS 写保护（微导线）P SPI总线V 低电压（EEPROM）3．容量：01 1K 02 2K，04 4K，08 8K16 16K，32 32K， 64 64K4．改型：空白 A、 B、 C、 D5．封装：B 8腿塑料双列直插M 8腿塑料微型封装ML 14腿塑料微型封装6．温度：1 0℃~70℃ 6 -40℃~85℃ 3 -40℃~125℃微控制器编号ST XX X XX X X1 2 3 4 5 61．前缀2．系列： 62 普通ST6系列63 专用视频ST6系列72 ST7系列90 普通ST9系列92 专用ST9系列10 ST10位系列20 ST20 32位系列3．版本：空白 ROM T OTP（PROM）R ROMless P 盖板上有引线孔E EPROMF 快闪4．序列号5．封装：B 塑料双列直插 D 陶瓷双列真插F 熔封双列直插M 塑料微型封装S 陶瓷微型封装CJ 塑料有引线芯片载体K 无引线芯片载体L 陶瓷有引线芯片载体QX 塑料四面引线扁平封装 G 陶瓷四面扁平封装成针阵列R 陶瓷什阵列T 薄型四面引线扁平封装 6．温度范围：1.5 0℃~70℃(民用) 2 -40℃~125℃(汽车工业)61 -40℃~85℃(工业) E -55℃~125℃XICOR 产品型号命名X XXXXX X X X (-XX)1 2 3 4 5 6EEPOT X XXXX X X X1 2 7 3 4串行快闪 X XX X XXX X X -X1 2 3 4 81．前缀2．器件型号3．封装形式：D 陶瓷双列直插P 塑料双列直插E 无引线芯片载体R 陶瓷微型封装F 扁平封装S 微型封装J 塑料有引线芯片载体T 薄型微型封装K 针振列 V 薄型缩小型微型封装L薄型四面引线扁平封装X 模块M 公∑微型封装 Y 新型卡式4．温度范围：空白标准， B B级（MIL-STD-883），E -20℃至85℃I -40℃至85℃，M -55℃至125℃5．工艺等级：空白标准， B B级（MIL-STD-883）6．存取时间（仅限EEPROM和NOVRAM）：20 200NS, 25 250NS, 空白 300ns, 35 350ns, 45 450ns55 55ns, 70 70ns, 90 90ns, 15 150nsVcc限制（仅限串行EEPROM）：空白 4.5V至5.5V，-3 3V至5.5V-2.7 2.7V至5.5V，-1.8 1.8V至5.5V 7．端到末端电阻：Z 1KΩ，Y 2KΩ，W 10KΩ，U 50KΩ，T 100KΩ 8． Vcc限制：空白 1.8V至3.6V，-5 4.5V至5.5VZILOG 产品型号命名Z XXXXX XX X X X XXXX1 2 3 4 5 6 71．前缀2．器件型号3．速度：空白 2.5MHz， A 4.0MHz， B 6.0MHzH 8.0MHz，L 低功耗的，直接用数字标示4．封装形式：A 极小型四面引线扁平封装 C 陶瓷钎焊D 陶瓷双列直插E 陶瓷，带窗口F 塑料四面引线扁平封装G 陶瓷针阵列H 缩小型微型封装I PCB芯片载体K 陶瓷双列直插，带窗口L 陶瓷无引线芯片载体P 塑料双列直插Q 陶瓷四列S 微型封装V 塑料有引线芯片载体 5．温度范围：E -40℃至100℃， M -55℃至125℃，S 0℃至70 ℃6．环境试验过程：A 应力密封，B 军品级，C 塑料标准，D 应力塑料，E 密封标准。

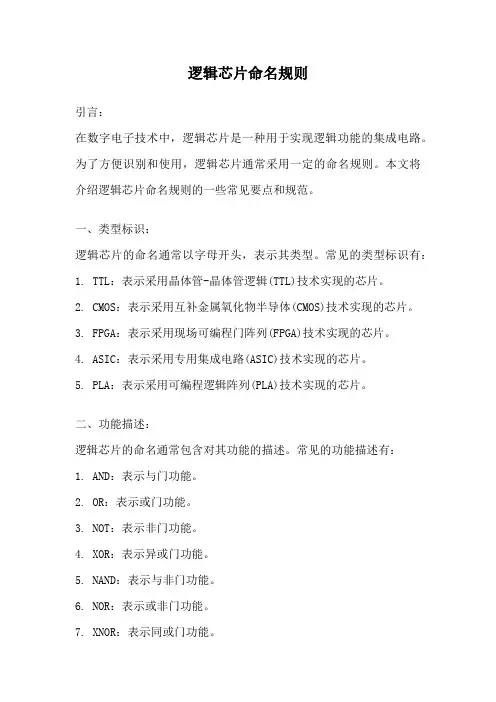

逻辑芯片命名规则引言：在数字电子技术中，逻辑芯片是一种用于实现逻辑功能的集成电路。

为了方便识别和使用，逻辑芯片通常采用一定的命名规则。

本文将介绍逻辑芯片命名规则的一些常见要点和规范。

一、类型标识：逻辑芯片的命名通常以字母开头，表示其类型。

常见的类型标识有：1. TTL：表示采用晶体管-晶体管逻辑(TTL)技术实现的芯片。

2. CMOS：表示采用互补金属氧化物半导体(CMOS)技术实现的芯片。

3. FPGA：表示采用现场可编程门阵列(FPGA)技术实现的芯片。

4. ASIC：表示采用专用集成电路(ASIC)技术实现的芯片。

5. PLA：表示采用可编程逻辑阵列(PLA)技术实现的芯片。

二、功能描述：逻辑芯片的命名通常包含对其功能的描述。

常见的功能描述有：1. AND：表示与门功能。

2. OR：表示或门功能。

3. NOT：表示非门功能。

4. XOR：表示异或门功能。

5. NAND：表示与非门功能。

6. NOR：表示或非门功能。

7. XNOR：表示同或门功能。

8. MUX：表示多路选择器功能。

9. DFF：表示触发器功能。

三、位宽标识：逻辑芯片的命名通常包含对其输入输出位宽的标识。

常见的位宽标识有：1. 2：表示2位宽。

2. 4：表示4位宽。

3. 8：表示8位宽。

4. 16：表示16位宽。

5. 32：表示32位宽。

6. 64：表示64位宽。

四、系列编号：逻辑芯片的命名通常还包含一个系列编号，用于区分不同版本或不同型号的芯片。

常见的系列编号有：1. 74：表示74系列逻辑芯片，是最早的逻辑芯片之一。

2. 4000：表示4000系列逻辑芯片，是CMOS技术实现的逻辑芯片。

五、举例说明：下面举例说明一些常见的逻辑芯片命名：1. TTL 74LS00：表示采用TTL技术实现的2输入四与非门芯片。

2. CMOS 74HC04：表示采用CMOS技术实现的6反相器芯片。

3. FPGA XC6SLX9：表示采用FPGA技术实现的9,152逻辑单元芯片。

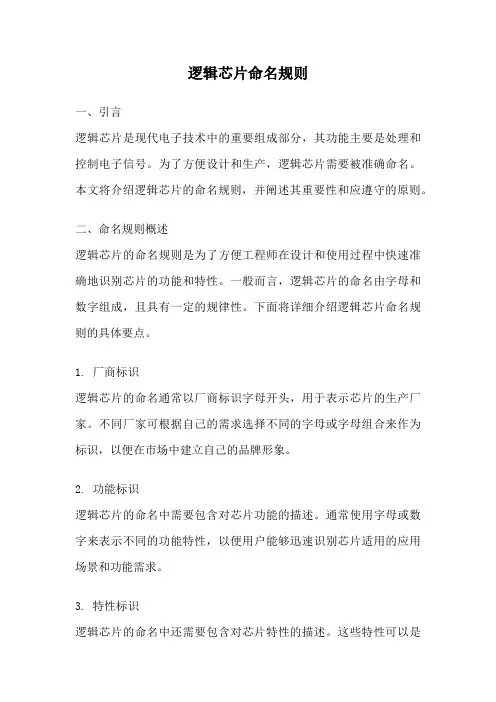

逻辑芯片命名规则一、引言逻辑芯片是现代电子技术中的重要组成部分，其功能主要是处理和控制电子信号。

为了方便设计和生产，逻辑芯片需要被准确命名。

本文将介绍逻辑芯片的命名规则，并阐述其重要性和应遵守的原则。

二、命名规则概述逻辑芯片的命名规则是为了方便工程师在设计和使用过程中快速准确地识别芯片的功能和特性。

一般而言，逻辑芯片的命名由字母和数字组成，且具有一定的规律性。

下面将详细介绍逻辑芯片命名规则的具体要点。

1. 厂商标识逻辑芯片的命名通常以厂商标识字母开头，用于表示芯片的生产厂家。

不同厂家可根据自己的需求选择不同的字母或字母组合来作为标识，以便在市场中建立自己的品牌形象。

2. 功能标识逻辑芯片的命名中需要包含对芯片功能的描述。

通常使用字母或数字来表示不同的功能特性，以便用户能够迅速识别芯片适用的应用场景和功能需求。

3. 特性标识逻辑芯片的命名中还需要包含对芯片特性的描述。

这些特性可以是芯片的电压范围、时钟频率、功耗等信息，以便用户在选择和使用芯片时对其性能有更全面的了解。

4. 系列标识逻辑芯片通常会有不同的系列，用于满足不同的应用需求。

为了区分不同系列的芯片，命名中需要包含系列标识，以便用户能够快速选择适合自己需求的芯片。

5. 封装标识逻辑芯片的封装形式也是其命名中需要考虑的因素之一。

不同的封装形式对于芯片的使用和布局有着重要影响，因此需要在命名中包含封装标识，以便用户能够正确选择和使用芯片。

三、命名规则原则逻辑芯片的命名规则需要遵守一些原则，以确保命名的准确性和统一性。

1. 易于识别逻辑芯片的命名应当具有一定的辨识度，能够在众多产品中快速被识别出来。

因此，命名中的字母和数字应当具有一定的独特性，以避免与其他芯片造成混淆。

2. 规范统一逻辑芯片的命名应当遵循统一的规范，以确保不同芯片之间的命名风格一致。

这样可以减少用户在选择和使用芯片时的困惑，提高工3. 信息准确逻辑芯片的命名应当准确地反映芯片的功能和特性。

IC芯片命名规则MAXIM 专有产品型号命名MAX XXX (X) X X X1 2 3 4 5 61．前缀： MAXIM公司产品代号2．产品字母后缀：三字母后缀：C=温度范围； P=封装类型； E=管脚数四字母后缀：B=指标等级或附带功能； C=温度范围；P=封装类型； I=管脚数3．指标等级或附带功能：A表示5%的输出精度，E表示防静电4 ．温度范围：C= 0℃至70℃（商业级）I =-20℃至+85℃（工业级）E =-40℃至+85℃（扩展工业级）A = -40℃至+85℃（航空级）M =-55?至+125℃（军品级）5．封装形式:A SSOP(缩小外型封装) Q PLCCB CERQUAD R 窄体陶瓷双列直插封装C TO-220, TQFP(薄型四方扁平封装) S 小外型封装D 陶瓷铜顶封装T TO5,TO-99,TO-100E 四分之一大的小外型封装 U TSSOP,μMAX,SOTF 陶瓷扁平封装 H 模块封装, SBGA W 宽体小外型封装（300mil）J CERDIP (陶瓷双列直插) X SC-70（3脚，5脚，6脚）K TO-3 塑料接脚栅格阵列 Y 窄体铜顶封装L LCC (无引线芯片承载封装) Z TO-92MQUADM MQFP (公制四方扁平封装) / D裸片N 窄体塑封双列直插 / PR增强型塑封P 塑料 / W 晶圆6．管脚数量：A:8 J:32 K:5，68 S:4，80B:10，64 L:40 T:6，160C:12，192 M:7，48 U:60D:14 N:18 V:8（圆形）E:16 O:42 W:10（圆形）F:22，256 P:20 X:36G:24 Q:2，100 Y:8（圆形）H:44 R:3，84 Z:10（圆形）I:28AD 常用产品型号命名单块和混合集成电路XX XX XX X X X1 2 3 4 51．前缀：AD模拟器件 HA 混合集成A/D HD 混合集成D/A 2．器件型号3．一般说明： A 第二代产品，DI 介质隔离，Z 工作于±12V4．温度范围/性能（按参数性能提高排列）：I、J、K、L、M 0℃至70℃A、B、C-25℃或-40℃至85℃S、T、U -55℃至125℃5．封装形式：D 陶瓷或金属密封双列直插R 微型“SQ”封装E 陶瓷无引线芯片载体RS 缩小的微型封装F 陶瓷扁平封装S 塑料四面引线扁平封装G 陶瓷针阵列 ST 薄型四面引线扁平封装H 密封金属管帽 T TO-92型封装J J形引线陶瓷封装U 薄型微型封装M 陶瓷金属盖板双列直插 W 非密封的陶瓷/玻璃双列直插N 料有引线芯片载体Y 单列直插Q 陶瓷熔封双列直插Z 陶瓷有引线芯片载体P 塑料或环氧树脂密封双列直插高精度单块器件XXX XXXX BI E X /8831 2 3 4 5 61．器件分类： ADC A/D转换器 OP 运算放大器AMP 设备放大器PKD 峰值监测器BUF 缓冲器 PM PMI二次电源产品CMP 比较器 REF 电压比较器DAC D/A转换器 RPT PCM线重复器JAN Mil-M-38510 SMP 取样/保持放大器LIU 串行数据列接口单元SW 模拟开关MAT 配对晶体管SSM 声频产品MUX 多路调制器TMP 温度传感器2．器件型号3．老化选择4．电性等级5．封装形式：H 6腿TO-78 S 微型封装J 8腿TO-99 T 28腿陶瓷双列直插K 10腿TO-100 TC 20引出端无引线芯片载体P 环氧树脂B双列直插V 20腿陶瓷双列直插PC 塑料有引线芯片载体X 18腿陶瓷双列直插Q 16腿陶瓷双列直插 Y 14腿陶瓷双列直插R 20腿陶瓷双列直插 Z 8腿陶瓷双列直插RC 20引出端无引线芯片载体6．军品工艺ALTERA 产品型号命名XXX XXX X X XX X1 2 3 4 5 61．前缀： EP 典型器件EPC 组成的EPROM器件EPF FLEX 10K或FLFX 6000系列、FLFX 8000系列EPM MAX5000系列、MAX7000系列、MAX9000系列EPX 快闪逻辑器件2．器件型号3．封装形式：D 陶瓷双列直插 Q 塑料四面引线扁平封装P 塑料双列直插R 功率四面引线扁平封装S 塑料微型封装 T 薄型J形引线芯片载体J 陶瓷J形引线芯片载体 W 陶瓷四面引线扁平封装L 塑料J形引线芯片载体 B 球阵列 4．温度范围： C ℃至70℃，I -40℃至85℃，M -55℃至125℃5．腿数6．速度ATMEL 产品型号命名AT XX X XX XX X X X1 2 3 4 5 61．前缀：ATMEL公司产品代号2．器件型号3．速度4．封装形式：A TQFP封装 P 塑料双列直插B 陶瓷钎焊双列直插Q 塑料四面引线扁平封装C 陶瓷熔封R 微型封装集成电路D 陶瓷双列直插S 微型封装集成电路F 扁平封装T 薄型微型封装集成电路G 陶瓷双列直插，一次可编程U 针阵列J 塑料J形引线芯片载体 V 自动焊接封装K 陶瓷J形引线芯片载体W 芯片L 无引线芯片载体 Y 陶瓷熔封M 陶瓷模块 Z 陶瓷多芯片模块N 无引线芯片载体，一次可编程5．温度范围： C 0℃至70℃， I -40℃至85℃， M -55℃至125℃6．工艺：空白标准/883 Mil-Std-883, 完全符合B级B Mil-Std-883，不符合B级BB 产品型号命名XXX XXX (X) X X X1 2 3 4 5 6DAC 87 X XXX X /883B4 7 81．前缀：ADC A/D转换器MPY 乘法器ADS 有采样/保持的A/D转换器OPA 运算放大器DAC D/A转换器 PCM 音频和数字信号处理的A/D和D/A转换器DIV 除法器 PGA 可编程控增益放大器INA 仪用放大器 SHC 采样/保持电路ISO 隔离放大器 SDM 系统数据模块MFC 多功能转换器 VFC V/F、F/V变换器MPC 多路转换器 XTR 信号调理器2．器件型号3．一般说明：A 改进参数性能 L 锁定Z + 12V电源工作 HT 宽温度范围4．温度范围：H、J、K、L 0℃至70℃A、B、C -25℃至85 ℃　R、S、T、V、W -55℃至125℃5．封装形式：L 陶瓷芯片载体 H 密封陶瓷双列直插M 密封金属管帽 G 普通陶瓷双列直插N 塑料芯片载体 U 微型封装P 塑封双列直插6．筛选等级： Q 高可靠性 QM 高可靠性，军用7．输入编码：CBI 互补二进制输入COB 互补余码补偿二进制输入CSB 互补直接二进制输入CTC 互补的两余码8．输出： V 电压输出 I 电流输出CYPRESS 产品型号命名XXX 7 C XXX XX X X X1 2 3 4 5 61．前缀： CY Cypress公司产品， CYM 模块， VIC VME总线2．器件型号：7C128 CMOS SRAM 7C245 PROM7C404 FIFO 7C9101 微处理器3．速度：A 塑料薄型四面引线扁平封装 V J形引线的微型封装B 塑料针阵列U 带窗口的陶瓷四面引线扁平封装D 陶瓷双列直插 W 带窗口的陶瓷双列直插F 扁平封装X 芯片G 针阵列 Y 陶瓷无引线芯片载体H 带窗口的密封无引线芯片载体 HD 密封双列直插J 塑料有引线芯片载体K 陶瓷熔封 HV 密封垂直双列直插L 无引线芯片载体 PF 塑料扁平单列直插P 塑料 PS 塑料单列直插Q 带窗口的无引线芯片载体 PZ 塑料引线交叉排列式双列直插R 带窗口的针阵列 E自动压焊卷S 微型封装IC T 带窗口的陶瓷熔封 N 塑料四面引线扁平封装5．温度范围：C 民用（0℃至70℃）I 工业用（-40℃至85℃）M 军谩（-55℃至125℃）6．工艺： B 高可靠性HITACHI 常用产品型号命名XX XXXXX X X1 2 3 41．前缀：HA 模拟电路 HB 存储器模块HD 数字电路 HL 光电器件（激光二极管/LED）HM 存储器（RAM） HR光电器件（光纤）HN 存储器（NVM）PF RF功率放大器HG 专用集成电路2．器件型号3．改进类型4．封装形式：P 塑料双列 PG 针阵列C 陶瓷双列直插 S 缩小的塑料双列直插CP 塑料有引线芯片载体 CG 玻璃密封的陶瓷无引线芯片载体FP 塑料扁平封装 G 陶瓷熔封双列直插SO 微型封装INTERSIL 产品型号命名XXX XXXX X X X X1 2 3 4 5 61．前缀： D 混合驱动器 G 混合多路FETICL 线性电路 ICM 钟表电路IH 混合/模拟门 IM 存储器AD 模拟器件 DG 模拟开关DGM 单片模拟开关 ICH 混合电路MM 高压开关 NE/SE SIC产品2．器件型号3．电性能选择4．温度范围：A -55℃至125℃，B -20℃至85℃，C 0℃至70℃ I -40℃至125℃，M -55℃至125℃5．封装形式：A TO-237型 L 无引线陶瓷芯片载体B 微型塑料扁平封装P 塑料双列直插C TO-220型 S TO-52型D 陶瓷双列直插T TO-5、TO-78、TO-99、TO-100型E TO-8微型封装 U TO-72、TO-18、TO-71型F 陶瓷扁平封装V TO-39型H TO- 66型 Z TO-92型I 16脚密封双列直插 /W 大圆片J 陶瓷双列直插/D 芯片K T O-3型 Q 2引线金属管帽6．管脚数：A 8，B 10，C 12，D 14，E 16，F 22，G 24，H 42， I 28， J 32， K 35， L 40， M 48， N 18，P 20， Q 2， R 3， S 4， T 6， U 7，V 8（引线间距0.2""，绝缘外壳）W 10（引线间距0.23""，绝缘外壳）Y 8（引线间距0.2""，4脚接外壳）Z 10（引线间距0.23""，5脚接外壳）NEC 常用产品型号命名μP X XXXX X1 2 3 41．前缀2．产品类型： A 混合元件 B 双极数字电路，C 双极模拟电路D 单极型数字电路3．器件型号：4．封装形式：A 金属壳类似TO-5型封装 J 塑封类似TO-92型B 陶瓷扁平封装 M 芯片载体C 塑封双列 V 立式的双列直插封装D 陶瓷双列 L 塑料芯片载体G 塑封扁平 K 陶瓷芯片载体H 塑封单列直插 E 陶瓷背的双列直插MICROCHIP 产品型号命名PIC XX XXX XXX (X) -XX X /XX1 2 3 4 561. 前缀: PIC MICROCHIP公司产品代号2. 器件型号（类型）：C CMOS电路 CR CMOS ROMLC 小功率CMOS电路LCS 小功率保护AA 1.8V LCR 小功率CMOS ROMLV 低电压 F 快闪可编程存储器HC 高速CMOS FR FLEX ROM3．改进类型或选择4．速度标示：-55 55ns, -70 70ns, -90 90ns, -10 100ns, -12 120ns-15 150ns -17 170ns, -20 200ns, -25 250ns, -30 300ns晶体标示：LP 小功率晶体，RC 电阻电容，XT 标季/振荡器HS 高速晶体频率标示：-20 2MHZ， -04 4MHZ， -10 10MHZ， -16 16MHZ-20 20MHZ，-25 25MHZ，-33 33MHZ5．温度范围：空白0℃至70℃，I -45℃至85℃， E -40℃至125℃6．封装形式：L PLCC封装JW 陶瓷熔封双列直插，有窗口P 塑料双列直插PQ 塑料四面引线扁平封装W 大圆片SL 14腿微型封装-150milJN 陶瓷熔封双列直插，无窗口 SM 8腿微型封装-207milSN 8腿微型封装-150 mil VS 超微型封装8mm×13.4mmSO 微型封装-300 mil ST 薄型缩小的微型封装-4.4mmSP 横向缩小型塑料双列直插 CL 68腿陶瓷四面引线，带窗口SS 缩小型微型封装 PT 薄型四面引线扁平封装TS 薄型微型封装8mm×20mm TQ 薄型四面引线扁平封装ST 产品型号命名普通线性、逻辑器件MXXX XXXXX XX X X1 2 3 4 51．产品系列：74AC/ACT 先进CMOSHCF4XXX M74HC 高速CMOS2．序列号3．速度4．封装： BIR，BEY 陶瓷双列直插M，MIR 塑料微型封装5．温度普通存贮器件XX X XXXX X XX X XX1 2 3 4 5 6 71．系列：ET21 静态RAM ETL21 静态RAMETC27 EPROM MK41 快静态RAMMK45 双极端口FIFO MK48 静态RAMTS27 EPROM S28 EEPROMTS29 EEPROM2．技术：空白…NMOS C…CM OS L…小功率3．序列号4．封装：C 陶瓷双列 J 陶瓷双列N 塑料双列 Q UV窗口陶瓷熔封双列直插5．速度6．温度：空白0℃~70℃ E -25℃~70℃　V -40℃~85℃ M -55℃~125℃7．质量等级：空白标准B/B MIL-STD-883B B级存储器编号（U.V EPROM和一次可编程OTP）M XX X XXX X X XXX X X1 2 3 4 5 6 7 81．系列：27…EPROM 87…EPROM锁存2．类型：空白…NMOS，C…CMOS，V…小功率 3．容量：64…64K位（X8）256…256K位（X8）512…512K位（X8）1001…1M位（X8）101…1M位（X8）低电压1024…1M位（X8）2001…2M位（X8）201…2M位（X8）低电压4001…4M位（X8）401…4M位（X8）低电压4002…4M位（X16）801…4M位（X8）161…16M位（X8/16）可选择160…16M位（X8/16）4．改进等级5．电压范围：空白 5V +10%Vcc， X 5V +10%Vcc6．速度：55 55n，60 60ns，70 70ns，80 80ns90 90ns，100/10 100 n120/12 120 ns，150/15 150 ns200/20 200 ns，250/25 250 ns7．封装：F 陶瓷双列直插（窗口）L 无引线芯片载体（窗口）B 塑料双列直插C 塑料有引线芯片载体（标准）M 塑料微型封装N 薄型微型封装K 塑料有引线芯片载体（低电压）8．温度： 1 0℃~70℃， 6 -40℃~85℃， 3 -40℃~125℃快闪EPROM的编号M XX X A B C X X XXX X X1 2 3 4 5 6 7 8 9 1 01．电源2．类型： F 5V +10%， V 3.3V +0.3V3．容量： 1 1M， 2 2M， 3 3M，8 8M，16 16M4．擦除：0 大容量 1 顶部启动逻辑块2 启动逻辑块 4 扇区5．结构：0 ×8/×16可选择， 1 仅×8， 2 仅×166．改型：空白 A7．Vcc：空白 5V+10%Vcc X +5%Vcc8．速度：60 60ns，70 70ns， 80 80ns，90 90ns100 100ns，120 120ns，150 150ns，200 200ns 9．封装：M 塑料微型封装N 薄型微型封装，双列直插C/K 塑料有引线芯片载体 B/P 塑料双列直插10．温度：1 0℃~70℃， 6 -40℃~85℃， 3 -40℃~125℃仅为3V和仅为5V的快闪EPROM编号M XX X XXX X XXX X X1 2 3 4 5 6 7 1．器件系列： 29 快闪2．类型： F 5V单电源V 3.3单电源3．容量：100T （128K×8.64K×16）顶部块，100B （128K×8.64K×16）底部块200T （256K×8.64K×16）顶部块，200B （256K×8.64K×16）底部块 400T （512K×8.64K×16）顶部块，400B （512K×8.64K×16）底部块 040 （12K×8）扇区，080 （1M×8）扇区016 （2M×8）扇区4．Vcc：空白 5V+10%Vcc， X +5%Vcc5．速度：60 60ns，70 70ns， 80 80ns90 90ns， 120 120ns6．封装：M 塑料微型封装N 薄型微型封装K 塑料有引线芯片载体P 塑料双列直插 7．温度： 1 0℃~70℃， 6 -40℃~85℃， 3 -40℃~125℃串行EEPROM的编号ST XX XX XX X X X1 2 3 4 5 61．器件系列：24 12C ，25 12C（低电压），93 微导线95 SPI总线 28 EEPROM2．类型/工艺：C CMOS（EEPROM） E 扩展I C总线W 写保护士 CS 写保护（微导线）P SPI总线V 低电压（EEPROM）3．容量：01 1K 02 2K，04 4K，08 8K16 16K，32 32K， 64 64K4．改型：空白 A、 B、 C、 D5．封装：B 8腿塑料双列直插M 8腿塑料微型封装ML 14腿塑料微型封装6．温度：1 0℃~70℃ 6 -40℃~85℃ 3 -40℃~125℃微控制器编号ST XX X XX X X1 2 3 4 5 61．前缀2．系列： 62 普通ST6系列63 专用视频ST6系列72 ST7系列90 普通ST9系列92 专用ST9系列10 ST10位系列20 ST20 32位系列3．版本：空白 ROM T OTP（PROM）R ROMless P 盖板上有引线孔E EPROMF 快闪4．序列号5．封装：B 塑料双列直插 D 陶瓷双列真插F 熔封双列直插M 塑料微型封装S 陶瓷微型封装CJ 塑料有引线芯片载体K 无引线芯片载体L 陶瓷有引线芯片载体QX 塑料四面引线扁平封装 G 陶瓷四面扁平封装成针阵列R 陶瓷什阵列T 薄型四面引线扁平封装 6．温度范围：1.5 0℃~70℃(民用) 2 -40℃~125℃(汽车工业)61 -40℃~85℃(工业) E -55℃~125℃XICOR 产品型号命名X XXXXX X X X (-XX)1 2 3 4 5 6EEPOT X XXXX X X X1 2 7 3 4串行快闪 X XX X XXX X X -X1 2 3 4 81．前缀2．器件型号3．封装形式：D 陶瓷双列直插P 塑料双列直插E 无引线芯片载体R 陶瓷微型封装F 扁平封装S 微型封装J 塑料有引线芯片载体T 薄型微型封装K 针振列 V 薄型缩小型微型封装L薄型四面引线扁平封装X 模块M 公∑微型封装 Y 新型卡式4．温度范围：空白标准， B B级（MIL-STD-883），E -20℃至85℃I -40℃至85℃，M -55℃至125℃　5．工艺等级：空白标准， B B级（MIL-STD-883）6．存取时间（仅限EEPROM和NOVRAM）：20 200NS, 25 250NS, 空白 300ns, 35 350ns, 45 450ns55 55ns, 70 70ns, 90 90ns, 15 150nsVcc限制（仅限串行EEPROM）：空白 4.5V至5.5V，-3 3V至5.5V-2.7 2.7V至5.5V，-1.8 1.8V至5.5V 7．端到末端电阻：Z 1KΩ， Y 2KΩ， W 10KΩ，U 50KΩ， T 100KΩ 8． Vcc限制：空白 1.8V至3.6V，-5 4.5V至5.5VZILOG 产品型号命名Z XXXXX XX X X X XXXX1 2 3 4 5 6 71．前缀2．器件型号3．速度：空白 2.5MHz， A 4.0MHz， B 6.0MHzH 8.0MHz，L 低功耗的，直接用数字标示4．封装形式：A 极小型四面引线扁平封装 C 陶瓷钎焊D 陶瓷双列直插E 陶瓷，带窗口F 塑料四面引线扁平封装G 陶瓷针阵列H 缩小型微型封装I PCB芯片载体K 陶瓷双列直插，带窗口L 陶瓷无引线芯片载体P 塑料双列直插Q 陶瓷四列S 微型封装V 塑料有引线芯片载体 5．温度范围：E -40℃至100℃， M -55℃至125℃，S 0℃至70 ℃6．环境试验过程：A 应力密封，B 军品级，C 塑料标准，D 应力塑料，E 密封标准。

芯片命名规则(2008-03-26 10:09:21)转载标签：杂谈一、中国半导体器件型号命名方法半导体器件型号由五部分(场效应器件、半导体特殊器件、复合管、PIN型管、激光器件的型号命名只有第三、四、五部分)组成。

五个部分的意义分别如下：第一部分：用数字表示半导体器件有效电极数目。

2-二极管、3-三极管第二部分：用汉语拼音字母表示半导体器件的材料和极性。

表示二极管时：A-N型锗材料、B-P型锗材料、C-N型硅材料、D-P型硅材料。

表示三极管时：A-PNP型锗材料、B-NPN型锗材料、C-PNP型硅材料、D-NPN型硅材料。

第三部分：用汉语拼音字母表示半导体器件的内型。

P-普通管、V-微波管、W-稳压管、C-参量管、Z-整流管、L-整流堆、S-隧道管、N-阻尼管、U-光电器件、K-开关管、X-低频小功率管(f<3MHz,Pc<1W)、G-高频小功率管(f>3MHz,Pc<1W)、D-低频大功率管(f<3MHz,Pc>1W)、A-高频大功率管(f>3MHz,Pc>1W)、T-半导体晶闸管(可控整流器)、Y-体效应器件、B-雪崩管、J-阶跃恢复管、CS-场效应管、BT-半导体特殊器件、FH-复合管、PIN-PIN型管、JG-激光器件。

第四部分：用数字表示序号第五部分：用汉语拼音字母表示规格号例如：3DG18表示NPN型硅材料高频三极管。

二、日本半导体分立器件型号命名方法日本生产的半导体分立器件，由五至七部分组成。

通常只用到前五个部分，其各部分的符号意义如下：第一部分：用数字表示器件有效电极数目或类型。

0-光电(即光敏)二极管三极管及上述器件的组合管、1-二极管、2三极或具有两个pn结的其他器件、3-具有四个有效电极或具有三个pn结的其他器件、┄┄依此类推。

第二部分：日本电子工业协会JEIA注册标志。

S-表示已在日本电子工业协会JEIA注册登记的半导体分立器件。

stm32芯片命名规则
STM32芯片命名规则
STM32芯片是一种常用的嵌入式芯片，其命名规则是由STMicroelectronics公司制定的。

其命名规则由以下几个部分组成：
1. 系列号
STM32芯片的系列号通常由字母和数字组成，字母代表该系列的特定用途，数字则代表其性能级别。

例如，F系列代表高性能，L系列代表低功耗。

数字则按照从低到高的顺序排列。

2. 芯片型号
芯片型号是STM32芯片的唯一标识符，通常由一串数字和字母组成。

其中，数字代表其性能级别，字母则代表其特定用途和功能。

例如，STM32F103C8T6芯片中，数字103代表高性能级别，字母F代表高性能系列，字母C代表该芯片的核心是Cortex-M3内核，字母T代表该芯片是LQFP48封装，字母6则表示该芯片的存储器容量为64KB。

3. 封装方式
STM32芯片的封装方式通常由字母和数字组成，字母代表该芯片的封装类型，数字则代表引脚数目。

例如，LQFP48代表低电平扁平
封装，引脚数为48。

4. 温度等级
STM32芯片的温度等级通常由字母组成，代表芯片的工作温度范围。

例如，T代表工作温度为-40°C至85°C。

5. 机型后缀
STM32芯片的机型后缀通常由一串数字和字母组成，代表该型号的特定功能和参数。

例如，B代表该芯片支持USB接口，P代表该芯片支持CAN总线。

以上就是STM32芯片的命名规则，通过对各部分的组合，可以唯一标识每一款芯片，方便开发者进行选择和使用。

芯片组命名规则引言：芯片组是计算机硬件的重要组成部分，其命名规则旨在提供清晰、简洁的命名方式，以便用户能够准确地识别和选择适合自己需求的芯片组。

本文将介绍芯片组命名规则的原则和常见的命名方式。

一、命名原则：1. 品牌和系列：芯片组命名通常包含品牌和系列信息，以便用户能够迅速识别出芯片组的制造商和所属系列。

例如，Intel的芯片组命名常以"Intel"开头，后面跟随系列名称，如"Intel H310"。

2. 功能特性：芯片组的命名还会体现其主要功能特性，以便用户能够根据需求选择合适的芯片组。

例如，"Intel Z490"中的"Z"代表主板超频能力，而"H310"中的"H"则代表主板性能较低。

3. 代数编号：芯片组的命名中常包含代数编号，用于区分不同版本的芯片组。

例如，"Intel H310"和"Intel H410"中的"H310"和"H410"分别代表不同的代数编号。

二、常见的命名方式：1. 品牌+系列+代数编号：这是最常见的芯片组命名方式，通过将品牌、系列和代数编号组合在一起，提供了清晰的命名信息。

例如，"AMD B450"中的"AMD"代表品牌，"B"代表系列，"450"代表代数编号。

2. 品牌+功能特性+系列：这种命名方式将重点放在芯片组的功能特性上，以便用户能够快速了解芯片组的主要特点。

例如，"Intel Z490"中的"Intel"代表品牌，"Z"代表主板超频能力，"490"代表系列。

3. 品牌+系列+功能特性：这种命名方式与前一种方式相反，将系列放在了功能特性之前，以强调芯片组的系列信息。

芯片命名规则芯片命名规则是指在芯片设计和生产过程中，给芯片赋予一个唯一的名称。

芯片命名规则的制定是为了方便识别、管理和销售芯片，同时也为芯片设计者和制造商提供了一种规范和统一的命名方式。

下面是对芯片命名规则的详细介绍。

首先，芯片命名规则通常根据芯片的功能、属性和型号进行命名。

功能是指芯片在电子产品中起到的作用，如处理器、存储器、接口等；属性是指芯片的性能、特点和用途，如高速、低功耗、多核等；型号是指芯片的具体型号和规格，如A系列、B系列、2G、4G等。

命名规则会综合考虑这些因素，根据芯片的特性和用途来确定一个独一无二的名称。

其次，芯片命名规则一般采用字母、数字和符号的组合。

字母通常代表芯片的型号和系列，如A、B、C等；数字通常代表芯片的版本、规格和性能等级，如1、2、3等；符号用于表示芯片的其他属性和功能，如+、-、*等。

命名规则会根据芯片的特点和需求来选择适当的字母、数字和符号，以便更好地描述芯片的特性和用途。

此外，芯片命名规则还需要考虑国际标准和行业规范。

由于芯片是一种国际化的产品，为了方便国际合作和交流，芯片命名规则通常会参考国际标准和行业规范。

例如，国际电子工程师协会（IEEE）和国际半导体设备和材料协会（SEMI）等组织都有关于芯片命名规则的标准和指导文件，设计者和制造商可以参考这些标准和指导文件来进行命名。

最后，芯片命名规则还需要考虑市场需求和销售策略。

由于芯片市场竞争激烈，芯片的名称对于销售和营销起着重要的作用。

一些公司会根据市场需求和销售策略来确定芯片的名称，以便更好地吸引客户和推广产品。

例如，一些公司会使用易于记忆和识别的名称，或者使用有吸引力和独特的名称，以提升产品的市场竞争力和销售量。

综上所述，芯片命名规则是为了方便识别、管理和销售芯片而制定的一种规范和统一的命名方式。

芯片的命名规则通常根据芯片的功能、属性和型号进行命名，采用字母、数字和符号的组合，参考国际标准和行业规范，同时考虑市场需求和销售策略。

adi芯片命名规则ADI芯片命名规则概述：ADI芯片命名规则是指安富利公司在设计和生产芯片时所遵循的一套命名规则，该规则旨在为客户提供更加清晰、准确、易于理解的产品信息以及方便产品的管理和维护。

本文将详细介绍ADI芯片命名规则的各个方面。

一、芯片类型1.数字信号处理器（DSP）2.模拟-数字转换器（ADC）3.数字-模拟转换器（DAC）4.放大器（AMP）5.开关转换器（SWITCH）6.电源管理（PMIC）7.传感器接口（SENSOR INTERFACE）8.射频与微波产品（RF & MICROWAVE PRODUCTS）二、芯片系列每种类型的芯片都有不同的系列，每个系列又包含了多个型号。

1.DSP系列ADSP-21xx系列：用于基础应用，包括音频处理、通信等。

ADSP-21xxx系列：用于高端应用，包括视频处理、医疗设备等。

ADSP-21xxxM系列：用于低功耗应用，包括便携式设备等。

2.ADC系列AD747x系列：12位/10位精度，适合高速数据采集应用。

AD709x系列：12位精度，适合高精度数据采集应用。

AD760x系列：16位/18位精度，适合高速多通道数据采集应用。

3.DAC系列AD562xR系列：8位/10位精度，适合低成本、低功耗应用。

AD568xR系列：16位精度，适合高精度应用。

4.AMP系列ADA4xxx系列：高速、低噪声运算放大器。

ADA4xxx-1系列：低功耗、低噪声运算放大器。

5.SWITCH系列ADG12xx系列：单通道模拟开关。

ADG14xx系列：单通道数字开关。

6.PMIC系列ADM8xx系列：单路DC/DC转换器。

ADM9xx系列：多路DC/DC转换器。

7.SENSOR INTERFACE系列ADuCRF101xWBCZ系统级芯片（SoC）：无线传感器节点芯片，包含了微控制器和射频接口等功能。

8.RF & MICROWAVE PRODUCTS 系列HMCxxx/HMCxxxxLC4B/MCxxxxLCP产品族：射频与微波产品族，包括混频器、功率放大器等产品。
