绘制剪力墙平法施工图

9.5 平法施工图9．5。

1概述1.平法施工图表示方法的产生随着国民经济的发展和建筑设计标准化水平的提高，近年来各设计单位采用了一些较为简便的图示方法，为了规范各地的图示方法，中华人民共和国建设部于2003年1月20日下发通知,批准《混凝土结构施工图平面整体表示方法制图规则和构造样图》作为国家建筑标准设计图集（简称“平法”图集),图集号为03 GlOl一1,于2003年2月15日执行。

2。

平法表示方法与传统表示方法的区别把结构构件的尺寸和配筋等，按照平面整体表示方法的制图规则，整体直接地表示在各类构件的结构布置平面图上，再与标准构造详图配合,就构成了一套新型完整的结构设计表示方法。

改变了传统的那种将构件(柱、剪力墙、梁）从结构平面布置图中索引出来，再逐个绘制模板详图和配筋详图的繁琐方法。

平法适用的结构构件为柱、剪力墙、梁三种。

内容包括两大部分,即平面整体表示图和标准构造详图。

在平面布置图上表示各种构件尺寸和配筋方式。

表示方法分平面注写方式、列表注写方式和截面注写方式三种。

3。

常用构件代号在平法表示中，各种构件必须标明构件的代号,除表9-1中常用的构件代号外，又增加了在平法施工图中的常用构件代号,见表9—5：表9—5平法施工图的常用构件代号下面分别介绍柱、剪力墙、梁的平法施工图的绘制与阅读9。

5.2 柱平法施工图柱平法施工图的绘制是在柱平面布置图上采用列表注写方式或截面注写方式表达。

图9-19为柱平法施工图列表注写方式,图9—20为柱平法施工图截面注写方式。

它们的优点是省去了柱的竖、横剖面详图,缺点是增加了读图的难度.1。

柱平法施工图列表注写方式（1)柱平法施工图列表注写方式的主要内容柱平法施工图列表注写方式,包括平面图、柱断面图类型、柱表、结构层楼面标高及结构层高等内容,如图9-19所示。

图9—19柱平法施工图列表注写方式示例①平面图平面图表明定位轴线、柱的代号、形状及与轴线的关系。

如图中定位轴线的表示方法同建筑施工图.柱的代号为KZl，LZl等。

剪力墙平法施工图制图规则1.1 剪力墙平法施工图的表示方法1.1.1 剪力墙平法施工图系在剪力墙平面布置图上采用列表注写方式或截面注写方式表达。

1.1.2 剪力墙平面布置图可采用适当比例单独绘制，也可与柱或梁平面布置图合并绘制。

当剪力墙较复杂或采用截面注写方式时，应按标准层分别绘制剪力墙平面布置图。

1.1.3 在剪力墙平法施工图中，应按本规则第1.0.8条的规定注明各结构层的楼面标高、结构层高及相应的结构层号。

尚应注明上部结构嵌固部位位置。

1.1.4 对于轴线未居中的剪力墙(包括端柱)，应标注其偏心定位尺寸。

1.2 列表注写方式1.2.1 为表达清楚、简便，剪力墙可视为由剪力墙柱、剪力墙身和剪力墙梁二类构件构成。

列表注写方式，系分别在剪力墙柱表、剪力墙身表和剪力墙梁表中，对应于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式，来表达剪力墙平法施工图。

1.2.2 编号规定:将剪力墙按剪力墙柱、剪力墙身、剪力墙梁(简称为墙柱、墙身、墙梁)三类构件分别编号。

1.墙柱编号，由墙柱类型代号和序号组成，表达形式应符合表的规定。

表墙柱编号墙柱类型代号序号约束边缘构件YBZ --构造边缘构件GBZ --非边缘暗柱AZ --扶壁柱FBZ --注:约束边缘构件包括约束边缘暗样、约束边缘端样、约束动缘源墙、约束边缘转角墙四种(见图)。

构造边缘构件包括构造边缘暗柱、构造边缘情柱、构造边缘翼墙，构造边缘转角。

墙四种(见图)。

2.墙身编号，由墙身代号、序号以及墙身所配置的水平与竖向分布钢筋的排数组成，其中排数注写在括号内。

表达形式为:Q**(**排)注:1.在编号中:如若干墙柱的截面尺寸与配筋均相同，仅截面与轴线的关系不同时，可将其编为同一墙柱号;又如若干墙身的厚度尺寸和配筋均相同，仅墙厚与轴线的关系不同或墙身长度不同时，也可将其编为同一墙身号，但应在图中注明与轴线的几何关系。

2.当墙身所设置的水平与竖向分布钢筋的排数为2时可不注、3.对于分布钢筋网的排数规定:当剪力墙厚度不大于400时，应配置双排;当剪力墙厚度大于400，但不大于700时，宜配置三挂;当剪力墙厚度大于700 时。

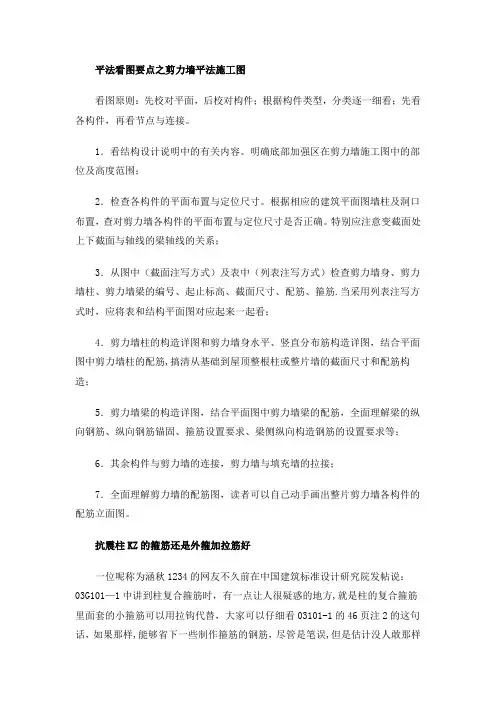

平法看图要点之剪力墙平法施工图看图原则：先校对平面，后校对构件；根据构件类型，分类逐一细看；先看各构件，再看节点与连接。

1．看结构设计说明中的有关内容。

明确底部加强区在剪力墙施工图中的部位及高度范围；2．检查各构件的平面布置与定位尺寸。

根据相应的建筑平面图墙柱及洞口布置，查对剪力墙各构件的平面布置与定位尺寸是否正确。

特别应注意变截面处上下截面与轴线的梁轴线的关系；3．从图中（截面注写方式）及表中（列表注写方式）检查剪力墙身、剪力墙柱、剪力墙梁的编号、起止标高、截面尺寸、配筋、箍筋.当采用列表注写方式时，应将表和结构平面图对应起来一起看；4．剪力墙柱的构造详图和剪力墙身水平、竖直分布筋构造详图，结合平面图中剪力墙柱的配筋,搞清从基础到屋顶整根柱或整片墙的截面尺寸和配筋构造；5．剪力墙梁的构造详图，结合平面图中剪力墙梁的配筋，全面理解梁的纵向钢筋、纵向钢筋锚固、箍筋设置要求、梁侧纵向构造钢筋的设置要求等；6．其余构件与剪力墙的连接，剪力墙与填充墙的拉接；7．全面理解剪力墙的配筋图，读者可以自己动手画出整片剪力墙各构件的配筋立面图。

抗震柱KZ的箍筋还是外箍加拉筋好一位呢称为涵秋1234的网友不久前在中国建筑标准设计研究院发帖说：03G101—1中讲到柱复合箍筋时，有一点让人很疑惑的地方,就是柱的复合箍筋里面套的小箍筋可以用拉钩代替，大家可以仔细看03101-1的46页注2的这句话，如果那样,能够省下一些制作箍筋的钢筋，尽管是笔误,但是估计没人敢那样做，我把那句话挑出来问过技术负责人、监理总监、设计院设计师,大都认为是笔误，但是所表达的意思没人敢表态，这也印证了对03G101的评价，作为参考可以，依据只能选取有用的。

一丁老师指出,03G101—1关于柱复合箍的这个要求提得非常好，不是笔误，而是一项有科学试验研究成果做坚强依托的切实有效的抗震构造措施.大箍套小箍，(03G101—1)主要是对梁箍筋的设计要求;对抗震框架柱子的井字复合箍，(03G101—1）则推崇外箍加拉筋的抗震构造.在柱子当中，外箍加拉筋,对框架柱的横向配筋约束功能优于大箍套小箍的方案，因为大箍套小箍方案中的小箍对大箍是不产生约束的，因而大箍的无支长度未得到减少，当柱受到大量级的轴向载荷作用后，大箍的侧向变形迅即发育，接踵而至的就是由大箍负责围圈的那些个纵向钢筋因为被围乏力而迅即出现侧向变形的趋势,从而造成柱承载能力的骤然下降，直至失效.外箍加拉筋的情况就不一样,拉筋紧靠竖筋拉住外箍，使外箍的无支长度明显减少,外箍所围的每一根纵向钢筋均受到充分的横向约束，在大量级的轴向载荷作用时,由于混凝土受到足够的横向约束而不易破坏，这就是二者破坏机理的区别。

剪力墙的平法表示分为截面注写方式和列表注写方式，采用这两种表示方法均在平面布置图上进行。

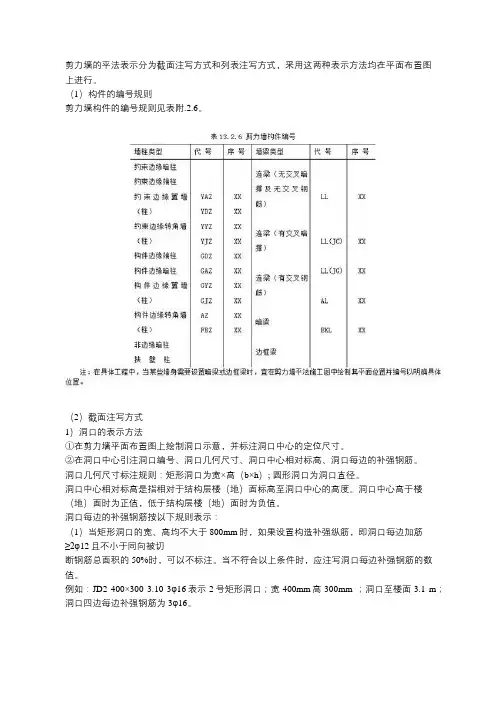

（1）构件的编号规则剪力墙构件的编号规则见表附.2.6。

（2）截面注写方式1）洞口的表示方法①在剪力墙平面布置图上绘制洞口示意，并标注洞口中心的定位尺寸。

②在洞口中心引注洞口编号、洞口几何尺寸、洞口中心相对标高、洞口每边的补强钢筋。

洞口几何尺寸标注规则：矩形洞口为宽×高（b×h）; 圆形洞口为洞口直径。

洞口中心相对标高是指相对于结构层楼（地）面标高至洞口中心的高度。

洞口中心高于楼（地）面时为正值，低于结构层楼（地）面时为负值。

洞口每边的补强钢筋按以下规则表示：（1）当矩形洞口的宽、高均不大于800mm时，如果设置构造补强纵筋，即洞口每边加筋≥2φ12且不小于同向被切断钢筋总面积的50%时，可以不标注。

当不符合以上条件时，应注写洞口每边补强钢筋的数值。

例如：JD2 400×300 3.10 3φ16表示2号矩形洞口；宽400mm高300mm ；洞口至楼面3.1 m；洞口四边每边补强钢筋为3φ16。

（2）当矩形洞口的宽＞800 mm时，在洞口上下需设置补强暗梁，此时应注写暗梁的纵筋与箍筋（补强暗梁的梁高一律定为400mm，若梁高不是400 mm应另行标注）；当洞口上下为剪力墙的连梁时此项免标；洞口竖向两侧按边缘构件配筋，此项不标注。

例如：JD5 1800×2100 1.80 6φ20φ8@150表示5号矩形洞口，洞宽1800 mm洞高2100mm，洞口中心距结构层1.8 m，洞上下设补强暗梁，暗梁的纵筋为6φ20，箍筋为φ8@150。

（3）当圆形洞口直径≤300 mm时需注写圆洞四边的补强钢筋，（4）当洞口直径300 mm＜D＜800 mm时，其加强钢筋按照外切正六边形的边角布置，此时，注写六边形中一边的补墙钢筋的具体数值。

例如：YD3 400 1.00 2φ14表示3号圆形洞口，直径为400 mm，洞中心距结构层1 m，洞口加强钢筋呈外切正六边形布置，每一边为2φ14。

1.1.2.5 剪力墙施工图的平面整体表示方法剪力墙平法施工图在平面布置图上采用列表注写方式或截面注写方式表达。

剪力墙平面布置可采用适当比例单独绘制，也可与柱或梁平面布置图合并绘制。

当剪力墙平面布置图较复杂或采用截面注写方式时，应按标准层分别绘制剪力墙平面布置图。

1. 列表注写方式剪力墙由剪力墙柱、剪力墙身和剪力墙梁三类构件构成。

列表注写方式，即分别在剪力墙柱表、剪力墙身表和剪力墙梁表中，对应于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式来表达剪力墙平法施工图。

（1）构件编号：剪力墙柱和剪力墙梁的编号都是由构件代号和序号组成。

剪力墙身除了构件代号和序号外，还要注写墙身所配置的水平与竖向分布钢筋的排数（接序号后续注写在括号内），表达形式为：QXX（X 排），见图1.1.23。

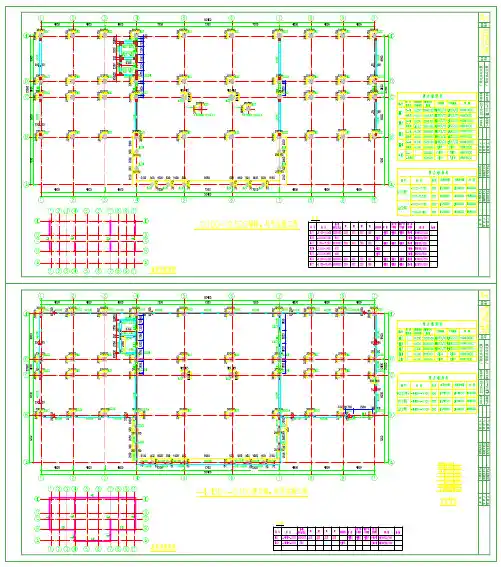

图2.2.23 剪力墙平法施工图（2）剪力墙柱表：剪力墙柱表中包含的内容有截面几何尺寸、编号、标高、纵筋和箍筋具体数值（图1.1.24）。

图1.1.24 剪力墙柱表示例（3）剪力墙身表：剪力墙身表中包含的内容有编号、标高、墙厚、水平分布筋、垂直分布筋和拉筋（图1.1.25）。

图1.1.25 剪力墙身表示例（4）剪力墙梁表：剪力墙梁表中包含的内容有编号、所在楼层号、梁顶相对标高高差、梁截面尺寸、上部纵筋、下部纵筋和箍筋具体数值（图1.1.26）。

图1.1.26 剪力墙梁表示例2. 截面注写方式与柱截面注写方式相同，在分标准层绘制的剪力墙平面布置图上，直接在剪力墙柱、剪力墙身和剪力墙梁上原位标注截面尺寸和配筋具体数值。

3. 剪力墙洞口的表示方法无论采用列表注写方式还是截面注写方式，剪力墙上的洞口均可在剪力墙平面布置图上原位表达。

洞口的具体表示方法：（1）在剪力墙平面布置图上绘制洞口示意，并标注洞口中心的平面定位尺寸。

（2）在洞口中心位置引注：①洞口编号；②洞口几何尺寸；③洞口中心相对标高；④洞口每边补强钢筋。
