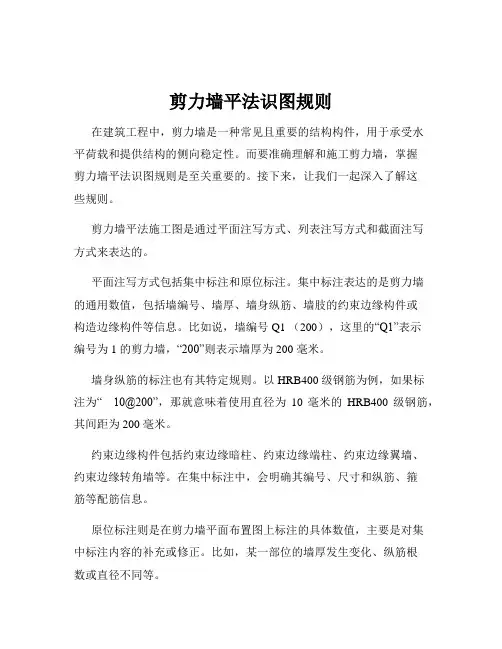

剪力墙平法识图规则在建筑工程中,剪力墙是一种常见且重要的结构构件,用于承受水平荷载和提供结构的侧向稳定性。
而要准确理解和施工剪力墙,掌握剪力墙平法识图规则是至关重要的。
接下来,让我们一起深入了解这些规则。
剪力墙平法施工图是通过平面注写方式、列表注写方式和截面注写方式来表达的。
平面注写方式包括集中标注和原位标注。
集中标注表达的是剪力墙的通用数值,包括墙编号、墙厚、墙身纵筋、墙肢的约束边缘构件或构造边缘构件等信息。
比如说,墙编号 Q1 (200),这里的“Q1”表示编号为 1 的剪力墙,“200”则表示墙厚为 200 毫米。
墙身纵筋的标注也有其特定规则。
以 HRB400 级钢筋为例,如果标注为“10@200”,那就意味着使用直径为10 毫米的HRB400 级钢筋,其间距为 200 毫米。
约束边缘构件包括约束边缘暗柱、约束边缘端柱、约束边缘翼墙、约束边缘转角墙等。
在集中标注中,会明确其编号、尺寸和纵筋、箍筋等配筋信息。
原位标注则是在剪力墙平面布置图上标注的具体数值,主要是对集中标注内容的补充或修正。
比如,某一部位的墙厚发生变化、纵筋根数或直径不同等。
列表注写方式类似于集中标注,但它是通过表格的形式来清晰地列出剪力墙的各项参数和配筋信息。
截面注写方式是在剪力墙的剖面图上直接标注其尺寸、纵筋、箍筋等详细信息。
在识图过程中,需要特别注意以下几点:首先是墙厚的变化。
由于建筑结构的需要,剪力墙的厚度可能在不同部位有所不同。
这需要我们仔细对照图纸,确保施工时的尺寸准确无误。
其次是纵筋的连接和锚固。
纵筋的连接方式和锚固长度都有严格的规范要求,要根据具体的钢筋级别、混凝土强度等因素来确定。
再者是箍筋的布置。
箍筋的间距、直径和形状等都要按照图纸的标注进行施工,以保证剪力墙的承载能力和抗震性能。
另外,对于约束边缘构件和构造边缘构件的识图要格外仔细。
它们的配筋和尺寸通常与墙身有所不同,是保证剪力墙结构性能的关键部位。
为了更好地掌握剪力墙平法识图规则,我们还需要熟悉相关的建筑规范和标准图集。

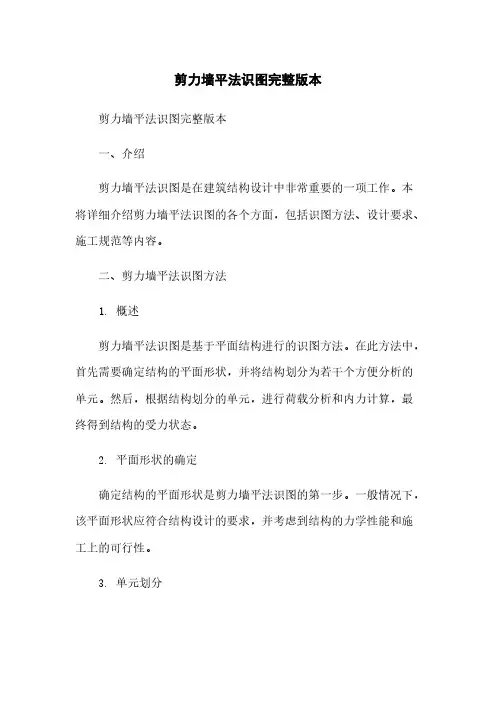

剪力墙平法识图完整版本剪力墙平法识图完整版本一、介绍剪力墙平法识图是在建筑结构设计中非常重要的一项工作。
本将详细介绍剪力墙平法识图的各个方面,包括识图方法、设计要求、施工规范等内容。
二、剪力墙平法识图方法1. 概述剪力墙平法识图是基于平面结构进行的识图方法。
在此方法中,首先需要确定结构的平面形状,并将结构划分为若干个方便分析的单元。
然后,根据结构划分的单元,进行荷载分析和内力计算,最终得到结构的受力状态。
2. 平面形状的确定确定结构的平面形状是剪力墙平法识图的第一步。
一般情况下,该平面形状应符合结构设计的要求,并考虑到结构的力学性能和施工上的可行性。
3. 单元划分单元划分是剪力墙平法识图的关键步骤之一。
单元的划分应根据结构的形状、受力情况和材料特性等因素进行,以便进行荷载分析和内力计算。
4. 荷载分析和内力计算荷载分析和内力计算是剪力墙平法识图的核心内容。
在进行荷载分析时,需要考虑结构的各项荷载,并将其分配到各个单元上。
然后,根据单元划分和荷载分析的结果,进行内力计算,得到各个单元的内力状态。
5. 结构受力状态的确定通过荷载分析和内力计算,可以得到各个单元的受力状态。
根据受力状态,可以进行结构的设计和优化,以满足设计要求和施工规范。
三、设计要求1. 强度要求剪力墙平法识图的设计要求中,强度要求是最基本的要求之一。
对于剪力墙结构而言,强度要求包括水平荷载的抗力和剪力墙的抗震能力等。
2. 刚度要求刚度要求是剪力墙平法识图的设计要求之二。
对于剪力墙结构,刚度要求包括结构的整体刚度和剪力墙的局部刚度。
3. 稳定性要求稳定性要求是剪力墙平法识图的设计要求之三。
在剪力墙结构中,稳定性要求包括结构的整体稳定和剪力墙的局部稳定。
四、施工规范1. 材料要求剪力墙平法识图的施工规范中,对材料的要求是非常重要的。
对于剪力墙结构而言,需要选用符合相关标准要求的优质材料,并进行适当的处理和保护。
2. 施工工艺施工工艺是剪力墙平法识图的施工规范之一。

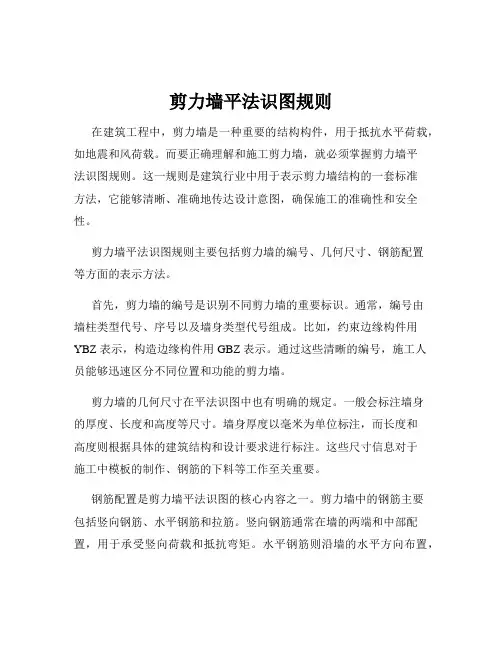

剪力墙平法识图规则在建筑工程中,剪力墙是一种重要的结构构件,用于抵抗水平荷载,如地震和风荷载。
而要正确理解和施工剪力墙,就必须掌握剪力墙平法识图规则。
这一规则是建筑行业中用于表示剪力墙结构的一套标准方法,它能够清晰、准确地传达设计意图,确保施工的准确性和安全性。
剪力墙平法识图规则主要包括剪力墙的编号、几何尺寸、钢筋配置等方面的表示方法。
首先,剪力墙的编号是识别不同剪力墙的重要标识。
通常,编号由墙柱类型代号、序号以及墙身类型代号组成。
比如,约束边缘构件用YBZ 表示,构造边缘构件用 GBZ 表示。
通过这些清晰的编号,施工人员能够迅速区分不同位置和功能的剪力墙。
剪力墙的几何尺寸在平法识图中也有明确的规定。
一般会标注墙身的厚度、长度和高度等尺寸。
墙身厚度以毫米为单位标注,而长度和高度则根据具体的建筑结构和设计要求进行标注。
这些尺寸信息对于施工中模板的制作、钢筋的下料等工作至关重要。
钢筋配置是剪力墙平法识图的核心内容之一。
剪力墙中的钢筋主要包括竖向钢筋、水平钢筋和拉筋。
竖向钢筋通常在墙的两端和中部配置,用于承受竖向荷载和抵抗弯矩。
水平钢筋则沿墙的水平方向布置,增强墙体的抗剪能力。
拉筋则用于固定竖向和水平钢筋的位置,确保钢筋的间距和位置符合设计要求。
在平法识图中,钢筋的标注方式有多种。
例如,对于竖向钢筋,会标注钢筋的级别、直径、间距以及在墙身中的布置范围。
水平钢筋的标注方式类似,同时还会注明钢筋的连接方式和锚固长度。
拉筋则会标注其钢筋级别、直径、间距以及布置方式。
除了上述基本内容,剪力墙平法识图规则还涉及到洞口的表示方法。
洞口在剪力墙中是常见的,其位置、尺寸和加强钢筋的配置都需要准确表示。
洞口的标注通常包括洞口的编号、几何尺寸、洞口中心的定位尺寸以及洞口加强钢筋的信息。
另外,对于一些特殊情况,如变截面剪力墙、约束边缘构件的阴影区域和非阴影区域等,平法识图规则也有相应的规定。
变截面剪力墙需要标注截面变化的位置和尺寸,约束边缘构件的阴影区域和非阴影区域则需要分别标注钢筋的配置情况。
