剪力墙的平法表示识读

剪力墙的平法表示识读

剪力墙的平法表示识读剪力墙的平法表示识读剪力墙的组成，剪力墙包括剪力墙柱、剪力墙身和剪力三类构件。

剪力墙柱类型：约束边缘构件YBZ构造边缘构件GBZ非边缘暗柱AZ扶壁柱FBZ墙梁类型连梁LL连梁(对角暗撑配筋)LL(JC)连梁(交叉斜筋配筋)LL(JX)连梁(集中对角斜筋配筋)LL(DX)连梁(跨高比不小于5)LLk暗梁AL边框梁BKL剪力墙结构墙柱包括端柱\暗柱(构造型/约束型)墙身包括水平筋\竖向筋\拉筋墙梁包括连梁\暗梁\边框梁剪力墙柱的分类：约束边缘构件YBZ，构造边缘构件GBZ，非边缘暗柱AZ，扶壁柱FBZ约束边缘构件包括约束边缘暗柱、约束边缘端柱、约束边缘翼墙、约束边缘转角墙四种。

构造边缘构件包括构造边缘暗柱、构造边缘端柱、构造边缘翼墙、构造边缘转角墙四种。

一、二、三级抗震等级剪力墙，按设规定，在其底部加强区部位及其以上一层墙肢应按规定设置约束边缘构件；二、三级抗震等级的剪力墙的一般部位剪力墙以及四级抗震等级剪力墙，应按设计规定设置构造边缘构件。

楼层结构标高及层高表楼层结构标高层高6 16.100 2.800（6层以上省略）5 13.300 2.8004 10.500 2.8003 7.700 2.8002 3.800 3.9001 -0.100 3.900B1 -3.350 3.250B2 基础顶3.050B2～4层为建筑底部由于受力大，为底部加强区，B2～5层设置约束边缘构件，其他层设构造边缘构件。

墙身的平法表示，采用列表注写方式。

墙身编号：由墙身代号、序号以及墙身所配置的水平与竖向分布的筋的排数组成,其中排数注写在括号内。

如:Qxx ( xx排)当墙身所设置的水平与条向分布钢筋的排数为2时可不注。

对于分布钢筋网的排数规定：当力墙厚度不大于400时, 应配置双排:当剪力墙厚度大于400，但不大于700时,宜配置三排，当剪力墙厚度大于700时,宜配置四排，各排水平分布钢筋和竖向分布钢筋的直径与间距宜保持一致。

剪力墙平法识图

剪力墙平法识图

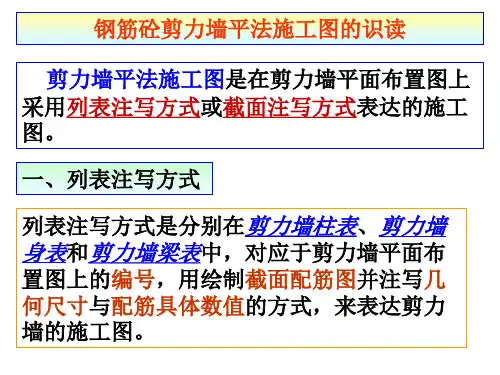

1.列表注写方式 列表注写方式，系分别在剪力墙柱表、剪力墙身表和 剪力墙梁表中，对应于剪力墙平面布置图上的编号，用绘 制截面配筋图并注写几何尺寸与配筋具体数值的方式，来 表达剪力墙平法施工图。
列表注写方式 墙柱 墙身 墙梁
16G101-1 图集 p22
4.1.4 剪力墙平法施工图制图规则
4.1.4 剪力墙平法施工图制图规则
1.端部无暗柱时水平分布钢筋构造
端部无暗柱时，剪力墙水平分布钢筋伸到剪力墙边缘弯折10d， 端部每道水平分布钢筋均设双列拉筋。
2.端部有暗柱时水平分布钢筋构造
剪力墙端部有暗柱时，剪力墙水平分布筋伸到暗柱端部纵筋的 内侧，然后弯折10d。
4.3.1 剪力墙身水平分布钢筋构造
3.转角墙水平分布钢筋构造
4.1.1 剪力墙构件的组成
在剪力墙平法施工图中，剪力墙结构可视为由剪力墙柱、剪力墙身、 剪力墙梁三类构件组成。
4.1.1 剪力墙构件的组成
4.1.2 剪力墙构件钢筋骨架的组成
剪力墙外表看起来就 是一堵钢筋混凝土墙，其 实它内部的钢筋是由墙柱、 墙身、墙梁、墙洞等各类 钢筋构成。
4.1.3 剪力墙编号规定
4.3.1 剪力墙身水平分布钢筋构造
(2) 剪力墙水平分布筋在端柱转角墙中的构造，剪力墙水平分布 筋在端柱转角墙中的构造按照端柱与墙的不同位置分三种。
(3) 剪力墙水平分布筋在端柱翼墙中的构造，参见16G标准图集。
剪力墙水平分布筋在转角墙柱中的构造有三种：一是剪力墙的外 侧水平分布筋从转角的一侧连续通过转弯，在墙体配筋量较小一侧 搭接；二是剪力墙的外侧水平分布筋分别在转角的两侧进行搭接； 三是剪力墙的外侧水平分布筋在转角处搭接。
4.3.1 剪力墙身水平分布钢筋构造

剪力墙结构施工图识读

剪力墙结构施工图识读

构造边缘构件
Ac——剪力墙的构造边缘构件区 bw——剪力墙截面宽度 hc—柱截面高度。 bc—柱截面宽度。
构造边缘构件
bf——截面的翼缘宽度
约束边缘构件
lc——约束边缘构件尺寸范围 λv——剪力墙约束边缘构件配箍特征值
拉筋要加密
约束边缘构件
二、剪力墙平法施工图表示方法 （一）列表注写法（常用）
四、剪力墙竖向钢筋构造 （一）竖向基础插Байду номын сангаас钢筋构造
①插筋保护层厚度＞5d：当hj（基础厚度）＞lae或la（剪力墙 最小锚固长度） ，插筋伸至基础底部弯折，弯折长度为6d，当 hj≤lae或la，水平弯折15d。
②插筋保护层厚度≤5d：插筋深入基础底部水平弯折15d；基础 内保护层厚度小于5d的部位设置“锚固区的横向钢筋”，横向钢 筋应满足直径≥d/4（d为插筋最大直径），间距≤10d（d为插筋 最小直径）且≤100mm的要求。
统称 墙柱
序号 xx xx xx xx
（2）墙身编号——Q+编号+（钢筋排数），当钢筋排数 为2排，可不标注钢筋排数，如Q1(2)可标注为Q1 （3）墙梁编号
①LL+编号 ②AL+编号 ③BKL+编号
2.剪力墙柱表
3.剪力墙墙身表 以Q1在30.270~59.070为例进行识读
双向拉筋表示水平方向和垂直方向都要布置，要注明是双向还是梅花双向 示例：ф 直径@水平距@竖向距
矩形
梅花形
4.剪力墙梁表
★连梁钢筋构造 楼层连梁构造
顶层连梁构造
二、剪力墙平法施工图表示方法 （二）截面注写法
1.直接在墙柱、墙身、墙梁上注写截面尺寸和配筋具体数值 2.对所有墙柱、墙身、墙梁按规定进行编号，并在相同编号的墙柱、 墙身、墙梁选择一个标注 剪力墙洞口表示方法 1.洞口编号：矩形洞口JDXX，圆形洞口YDXX。（XX为序号） 2.洞口中心的相对标高是相对结构楼（地）面标高的洞口中心高度

建筑结构识图剪力墙结构平法施工图识读

建筑结构识图剪力墙结构平法施工图识读
2.基础筏板底部与顶部钢筋的混凝土保护层厚度分 别为多少？挡土墙外侧和内侧钢筋的混凝土保护层 厚度分别为多少？厨房、卫生间楼板的混凝土保护 层厚度是多少？
3.找出地下室与土壤接触的填充墙的墙体材料及等 级、砂浆类型及等级？地下室与土壤接触的填充墙 外侧是否抹防水砂浆？
4.柱钢筋采用什么连接方式？梁钢筋采用什么连接 方式？柱类构件钢筋连接百分率不宜大于多少？
什么？ 4.该柱是约束边缘构件柱还是构造边缘构件柱？Lc 以内阴影区以外配置箍筋还是拉筋？直径和间距是 多少？
5.找出7轴剪力墙梁，该梁的代号是什么？ 该梁跨度是多少？截面宽度是多少？截面高度是多少？ 上部纵筋的根数与直径？下部纵筋的根数与直径？ 侧面纵筋的根数与直径？ 箍筋的直径、间距及箍筋的肢数？
6．找出C轴连梁，该梁跨度是多少？描述该梁顶相 对标高高差、截面尺寸、上部纵筋、下部纵筋、侧 面纵筋及箍筋？
7．15～19轴剪力墙身洞口编号是多少？该洞的截 面尺寸是多少？洞口上下设补强钢筋还是暗梁？
8．找出11轴的剪力墙柱、墙身、墙梁？
1.本建筑物地下有多少层？地上有多少层？ 2.约束边缘构件设置在哪些楼层？ 3.找出7轴最上部的边缘构件，该边缘构件柱编号是
6.7轴所有剪力墙身的代号是什么？ 从2.250~5.770，墙身厚度是多少？ 水平分布筋直径及间距？ 垂直分布筋直径及间距？ 拉筋直径及间距？钢筋排数是多少排？
7.H轴剪力墙梁的代号是什么？ 该梁跨度是多少？截面宽度是多少？截面高度是多少？ 上部纵筋的根数与直径？下部纵筋的根数与直径？ 侧面纵筋的根数与直径？ 箍筋的直径、间距及箍筋的肢数？
读附图5“基础顶～2.720剪力墙平法施工图”，回 答下列问题。
1．1C轴交接处剪力墙两边缘构件是约束边缘构件 还是构造边缘构件？是暗柱、端柱、翼墙还是转角 墙？从后面的柱表中找出两边缘构件的纵筋和箍筋。 箍筋有加密区和非加密区吗？

剪力墙平法施工图

剪力墙平法施工图

返回目录
三 截面注写方式
返回目录
三 截面注写方式
返回目录
四 剪力墙洞的表达
无论采用列表注写方式还是截面注写方式，剪力墙上的 洞口均可在剪力墙平面布置图上原位表达。 洞口的具体表示方法 1、在剪力墙平面布置图上绘制洞口示意，并标注洞口中心的 平面定位尺寸。 2、在洞口中心位置引注：1）洞口编号，2）洞口几何尺寸， 3）洞口中心相对标高，4）洞口每边补强钢筋，共四项内容。
返回目录
二 列表注写法－剪力墙柱表
剪力墙柱编号 绘制柱段的截 面配筋图 各段墙柱的起 止标高 各段墙柱的配 筋
注写各段墙柱的纵向钢筋和箍筋
返回目录
二 列表注写法－剪力墙柱表
剪力墙柱编号 绘制柱段的截 面配筋图 各段墙柱的起 止标高 各段墙柱的配 筋
返回目录
二 列表注写法－剪力墙身表
剪力墙身编号 剪力墙身编号由类型编号和序号组成（含水 平与竖向分布钢筋的排数） Q1（2排）
返回目录
四 剪力墙洞的表达
洞口编号 洞口几何 尺寸
洞口中心 相对标高
洞口每边 补强钢筋 （4）当圆形洞口设置在连梁中部 1/3 范围（且 圆洞直径不应大于 1/3 梁高）时，需注写在圆洞 上下水平设置的每边补强纵筋与箍筋。
返回目录
四 剪力墙洞的表达
洞口编号 洞口几何 尺寸
洞口中心 相对标高
洞口每边 补强钢筋 （5）当圆形洞口设置在墙身或暗梁、边框梁位 置，且洞口直径不大于 300 时，注写洞口上下左 右每边布置的补强纵筋的数值。
返回目录
二 列表注写法－剪力墙梁表
剪力墙梁编号 剪力墙梁所在 楼层号 剪力墙梁顶面 标高高差 剪力墙梁截面 及配筋 连梁有交叉暗 撑时
返回目录

剪力墙平法图识读

剪力墙平法图识读

识图训练（一）
❖ 试选择恰当的比例绘制下述剪力墙身表中 -0.030～30.270标高范围内Q1的配筋立面图、 水平截面图和竖向截面图。
图集P21
提示
水 平 筋 垂 直 筋
❖ 图集P68
❖ 图集P70
二、墙柱钢筋构造和平法标注方法
（一）墙柱的种类
暗柱
1、边缘构件
墙 柱 种 类
2、非边缘构件
壁式
整体小
联
整
框架
开口墙
肢
体
墙
墙
比一比 赛一赛——
10．剪力墙中的边缘构件分为约__束__边_缘_构件 和_构_造__边_缘__构件两大类。
11．剪力墙梁分为_连_梁__、 _暗__梁_ 和_边__框_梁__等三 种。其中，上下楼层门窗洞口之间的那部分水平 窗间墙为_连_梁__ 。 12．下图示三种剪力墙梁分为_边_框__梁_、 _暗__梁__ 和__连_梁__。
端柱 翼墙 转角墙 暗柱 扶壁柱
边缘构件的分类
边缘构件
--位于剪力墙的两端,在遭受水平地震力时,是首 当其冲(相对于剪力墙的中间部分)抵抗地震力的构件。
约束边缘构件 边
缘
构
件
构造边缘构件
边缘构件
暗柱 端柱 翼墙 转角墙
暗柱是剪力墙 的一部分，不 是墙的支座
暗柱与 墙身平
端柱可以视为 剪力墙的支座
项目实训项目三
解释图纸上所 示局部剪力墙部 分的各种构件？
改变处为界注写。 3、注写水平分布筋、竖向分布筋和拉筋的钢筋种类、 直径与间距。
注写的数值指一排水平分布和竖向分布筋的规格 与间距。
❖ 图集P34
❖ 图集P21 1 剪力墙平法施工图的制图规则

剪力墙平法施工图及构造详图识读

剪力墙平法施工图及构造详图识读

❖ 边框梁 边框梁与暗梁有很多共同之处，边框梁也是一般设置在楼
板以下部位，但边框梁的截面宽度比暗梁宽。也就是说，边框 梁的截面宽度大于墙身厚度，因而形成了凸出剪力墙面的一个 边框。
二、剪力墙平法制图规则
1. 剪力墙平法施工图表示方法
剪力墙平法施工图：指在剪力墙平面布置图上采用列表 注写法或截面注写法表示。
在钢筋混凝土结构中，部分剪力墙因建筑要求不 能落地，直接落在下层框架梁上，再由框架梁将荷载 传至框架柱上，这样的梁就叫框支梁，柱就叫框支柱， 上面的墙就叫“框支剪力墙”。
如果由一个或多个竖向筒体(由剪力墙围 成的薄壁筒或由密柱框架构成的框筒)组成的 结构，称为“筒体结构”。
本部分讲授剪力墙
2.剪力墙结构包含哪些构件？ 剪力墙结构包含“一墙、二柱、三梁”，也就是说包含一
一般情况下剪力墙水平与竖向钢筋的直径、间距是一致的。
抗震剪力墙的排数设置要求
2）注写各段墙身起止标高 自墙身根部往上以变截面位置或截面未变但配筋改变处
为界分段注写。 墙身根部标高：指基础顶面标高（部分框支剪力墙结构则
为框支梁的顶面标高）。
例：
3）注写水平分布钢筋、竖向分布钢筋和拉筋的具体数值
写数值为一排水平分布钢筋和竖向分布钢筋的 规格与间距，具体设置几排已在墙身后面表达。
边缘构件又分为两大类：“构造边缘构件”和“约 束边缘构件”
(3)三种墙梁 连梁（LL）、暗梁（AL）、和边框梁（BKL）。
❖ 连梁 连梁其实是一种特殊的墙身，它是上下楼层窗（门）洞口
之间的那部分窗间墙 ❖ 暗梁
暗梁与暗柱有些共同性，因为他们都是隐藏在墙身内部看 不见的构件。它们都是墙身的一个组成部分。事实上，剪力墙 的暗梁和砖混结构的圈梁有共同之处，它们都是墙身的一个水 平性“加强带”。一般设置在楼板之下。

剪力墙平法识图

剪力墙平法识图
剪力墙梁
*
剪力墙梁
*
2.注写墙梁所在楼层号。 3.注写墙梁顶面标高高差: 系指相对于墙梁所在结构层楼面标高的高差值，高于者为正值，低于者为负值，当无高差时不注。 4.注写墙梁截面尺寸 b×h，上部纵筋，下部纵筋和箍筋的具体数值。
剪力墙梁
*
剪力墙梁
*
剪力墙梁
剪力墙洞口—表示方法
*
(4)洞口每边补强钢筋: 1)当矩形洞口的洞宽、洞高均不大于800时，如果设置构造补强纵筋，即洞口每边加钢筋≥2Φ12 且不小于同向被切断钢筋总面积的50%，本项免注。 例: JD 3 400×300 +3.100: 表示 3 号矩形洞口，洞宽 400，洞高 300，洞口中心距本结构层楼面 3100，洞口每边补强钢筋按构造配置。
剪力墙柱
*
剪力墙柱---编号
1.剪力墙墙柱编号: 由墙柱类型代号和序号组成，表达形式应符合下表:
03G101-1中墙柱编号
剪力墙柱---编号
*
剪力墙柱—编号
如何区分端柱和暗柱？
*
2.注写各段墙柱的起止标高 自墙柱根部往上以变截面位置或截面未变但配筋改变处为界分段注写。墙柱根部标高系指基础顶面标高（如为框支剪力墙结构则为框支梁顶面标高）。
剪力墙洞口
*
(4)洞口每边补强钢筋: 2)当矩形洞口的洞宽、洞高均不大于800时，如果设置补强纵筋大于构造配筋，此项注写洞口每边补强钢筋的数值。 例: JD 2 400×300 +3.100 3Φ14: 表示 2 号矩形洞口，洞宽400，洞高 300，洞口中心距本结构层楼面 3100，洞口每边补强钢筋为 3Φ14。
截面注写方式—注写规定
*
3.从相同编号的墙梁中选择一根墙梁，按顺序引注的内容为:

剪力墙平法识图

剪力墙平法识图

列表注写方式
1.剪力墙编号
将剪力墙按剪力墙柱、剪力墙身、剪力墙梁（简称墙柱、墙身、墙梁）三类构件分 别编号。
1）墙柱编号 墙柱编号由墙柱类型代号和序号组成，表达形式应符合表7-1的规定。
表7-1 墙柱编号
列表注写方式
1.剪力墙编号
2）墙身编号 墙身编号由墙身代号、序号以及墙身所配置的水平与竖向分布钢筋的排数组成，其 中排数注写在括号内，表达形式一般为Q××（××排）。 当墙身所设置的水平与竖向分布钢筋的排数为2时可不注。 对于分布钢筋网的排数规定：当剪力墙厚度不大于400 mm时，应配置双排；当剪 力墙厚度大于400 mm、但不大于700 mm时，宜配置三排；当剪力墙厚度大于700 mm时，宜配置四排。 各排水平分布钢筋和竖向分布钢筋的直径与间距宜保持一致。当剪力墙配置的分布 钢筋多于两排时，剪力墙拉筋两端应同时钩住外排水平纵筋和竖向纵筋，还应与剪力墙 内排水平纵筋和竖向纵筋绑扎在一起。
规定
注写水平分布筋、竖向分
03 布筋和拉结筋的具体数值
。注写数值为一排水平分
布钢筋和竖向分布钢筋的
规格与间距。
拉结筋应注明布置方式为
04
“矩形”或“梅花”，用
于剪力墙分布钢筋的拉结
，如图7-3所示。
列表注写方式
3.剪力墙身列表注写方式
图7-3 拉结筋设置示意图
列表注写方式
4.剪力墙梁列表注写方式
（8）跨高比不小于5的连梁，按框架梁设计时（代号为LLk××），采用平面注写方 式，注写规则同框架梁，可采用适当比例单独绘制，也可与剪力墙平法施工图合并绘制。 采用列表注写方式分别表达剪力墙墙梁、墙身、墙柱的平法施工图示例如图7-4所示。
列表注写方式
4.剪力墙梁列表 注写方式

剪力墙施工图识读

剪力墙施工图识读
洞口几何尺寸： 矩形洞口： 洞宽×洞高（b×h） 圆形洞口： 洞口直径D
洞口中心相对标高：是指相对于结构层楼地面 标高的洞口中心高度，当其高于楼地面时为正 值，否则低于楼地面时为负值；
例如：JD3 400×300 +3.100 3 14
表示3号矩形洞口，洞宽400mm，洞高300mm， 洞口中心距本结构层楼面3.100m，洞口每边 补强钢筋为3 14。
1. 采用原位注写方式 即在分标准层绘制的剪力墙平面布置图上，以
直接在墙柱、墙身及墙梁上注写截面尺寸和 配筋具体数值的方式。
2. 选用适当比例原位放大绘制剪力墙平面布置 图，其中对墙柱绘制配筋截面图；
3. 对所有墙柱、墙身和墙梁进行编号；
4.从相同编号的墙柱中选择一个截面，标注全 部纵筋及箍筋的具体数值；
5. 从相同编号的墙身中选择一道墙身，按顺序 引注：墙身编号（包括注写在括号内墙身所 配置的水平与竖向分布钢筋的排数）、墙厚、 水平分布筋、竖向分布筋和拉筋的具体数值；
6.从相同编号的墙梁中选择一根墙梁，按顺序 引注墙梁编号、截面尺寸、箍筋、上部纵筋、 下部纵筋和墙梁顶面标高高差的具体数值。
三、剪力墙洞口的表示方法
1.无论采用列表注写方式还是截面注写方式， 剪力墙上的洞口均可在剪力墙平面布置图上 原位表达；
2.洞口的具体表示方法；
（1）在剪力墙平面布置图上绘制洞口示意图， 并标注洞口中心的平面定位尺寸；
（2）在洞口中心位置引注：洞口编号、洞口 几何尺寸、洞口中心相对标高、洞口每边补 强钢筋。
洞口编号：矩形洞口为JDXX 圆形洞口为YDXX
（三）剪力墙身表中表达的内容
1.墙身编号（含水平与竖向分布筋的排数）
2.墙身的起止标高；
从墙身根部向上以变截面位置或配筋改变处为界 分段注写。墙身根部标高是指基础顶面标高。

剪力墙构件平法施工图的表示方法

剪力墙构件平法施工图的表示方法

剪力墙施工图的平法识读
例JD5 1800×2100 +1.800 6 20 8@150，表示5 号矩形洞口，洞宽 1800，洞高 2100，洞口中心距本结构层楼面1800，洞口上下设补强暗梁，每边暗梁纵筋为 6 20，箍筋为 8@150。 （3）当圆形洞口设置在连梁中部 1/3 范围（且圆洞直径不应大于 1/3 梁高）时， 在圆洞上下水平每边设置补强钢筋与箍筋。 （4）当圆形洞口设置在墙身、暗梁、边框梁位置时，且洞口直径不大于300时， 在洞口每边的补强钢筋见具体数值。 （5）当圆形洞口直径大于 300，但不大于 800 时，其加强钢筋在标准构造详图 中系按照圆外切正六边形的边长方向布置，设计仅需写六边形中一边补强钢筋 的具体数值。
谢谢聆听！
非边缘暗柱 扶壁柱
代号 序号
YBZ
xx
GBZ
xx
AZ
xx
FBZ
xx
剪力墙施工图的平法识读
剪力墙施工图的平法识读
5-2 约束边缘构件
剪力墙施工图的平法识读
图5-3 构造边缘构件
剪力墙施工图的平法识读
边缘构件设置在剪力墙端部及大洞口两侧，是剪力墙的重要组成部分，是保证 剪力墙有较好延性和耗能的构件，分为约束边缘构件和构造边缘构件。如图5-2 所示。 （1）约束边缘构件。抗震设计时，延性剪力墙底部（嵌固部位）可能出现塑性 铰的高度范围称为底部加强部位。在底部加强部位及相邻的上一层，按照规范 要求，设置约束边缘构件（在施工图设计文件中说明），加强其抗震构造措施， 使其具有较大的弹塑性变形能力，提高整个结构的抗震能力。剪力墙通常在以 下部位设置约束边缘构件：
剪力墙施工图的平法识读
补充绘制地下室外墙竖向截面轮廓图，外侧粗实线段表示竖向非贯通筋，在其 上V打头后跟着钢筋强度等级、直径、分布间距，以及向上或向下伸出的长度值， 地下室底部非贯通筋向层内的伸出长度值从基础底板顶面算起，地下室顶部非 贯通筋向层内的伸出长度值从板底面算起，中间楼板处非贯通筋向层内的伸出 长度值从板中间算起，当上下两侧伸出的长度一致时，可写一侧。在截面轮廓 图下注明分布范围（一般两轴线范围）。 地下室外墙外侧水平、竖向非贯通筋配置相同时，可选一处注写，其他的只写 编号。 图纸应给出扶壁柱还是内墙作为墙身水平方向的支座，顶板作为外墙的简支支 承还是弹性嵌固支承，以便于选择合理的配筋方式。如图5-6所示。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第4章 剪力墙平法施工图识读
教学目标：
通过本章学习，学生能够掌握剪力墙的分类、配筋构造及平法制图规 则的含义。主要了解掌握剪力墙身水平和竖向钢筋 构造以及各种约束边缘构件和构造边缘构件的构造； 同时熟悉并理解扶壁柱FBZ、非边缘暗柱AZ、剪 力墙LL、AL、BKL配筋构造等等，从而为顺利识 读剪力墙的平法施工图奠定基础。
6
图4－6 剪力墙有端柱时水平钢筋锚固构造
7
图4－7 转角墙和翼墙的水平钢筋构造
8
图 4－8 斜交墙构造和剪力墙身水平钢筋交错搭接构造
9
2、 剪力墙身竖向钢筋构造，见图4-9~11
图4－9 剪力墙竖向钢筋顶部构造
10
图4－10 剪力墙身中部竖向钢筋构造
11
图4－11 剪力墙身竖向分布钢筋连接构造
21
1、剪力墙平法施工图的截面注写方式 ，见图4-41
图4－41 剪力墙平法施工图截面注写方式示例
22
2、剪力墙平法施工图的列表注写方式 ，见图4-50
图4—50 剪力墙平法施工图列表注写方式示例（一）
23
图4—50 剪力墙平法施工图列表注写方式示例（二）
24
图4—50 剪力墙平法施工图列表注写方式示例（三）
图4－21 构造边缘构件GAZ、GDZ、GYZ、GJZ构造（一）
16
图4－21 构造边缘构件GAZ、GDZ、GYZ、GJZ构造（二）
17
3、扶壁柱FBZ和非边缘暗柱AZ构造，见图4-23
图4－23 扶壁柱FBZ、非边缘暗柱AZ构造
18
4.2.3 剪力墙梁配筋构造
连梁LL上、下纵筋和箍筋构造，见图4-31
LL(JG) XX 交叉钢筋可在一、二级抗震墙跨高比≤2且墙厚 ≥200mm的连梁中设置
AL XX 设置在剪力墙楼面和屋面位置并嵌入墙身内
BKL XX 设置在剪力墙楼面和屋面位置且部分凸出墙身
5
4.2 平法剪力墙的标准配筋构造
4.2.1 剪力墙身钢筋构造
1、 剪力墙身水平钢筋构造，见图4-5~8
图4－5 剪力墙端部有暗柱和无暗柱时水平钢筋构造
25
12
3、 剪力墙身拉筋构造，见图4-14
图 4－14 剪力墙身拉筋排布构造详图
13
4.2.2 剪力墙柱钢筋构造
1、约束边缘构件的构造，见图4-19
图4－19 约束边缘构件构件YAZ、YDZ、YYZ及YJZ构造（一） 14
图4－19 约束边缘构件构件YAZ、YDZ、YYZ及YJZ构造（二）
15
2、构造边缘构件的构造，见图4-21
1
4.1 平法剪力墙的编号和截面尺寸
剪力墙平法施工图中的剪力墙，是 由“剪力墙柱、剪力墙身和剪力墙梁” 三类构件构成，该三类构件分别简称 为墙柱、墙身、墙梁，并以此分类进 行编号。
2
墙柱编号
表4－1
墙柱类别 约束边缘暗柱 约束边缘端柱 约束边缘翼墙(柱) 约束边缘转角墙(柱) 构造边缘端柱 构造边缘暗柱 构造边缘翼墙(柱) 构造边缘转角墙(柱)
非边缘暗柱 扶壁柱 短肢剪力墙
小墙肢
代号 YAZ YDZ YYZ YJZ GDZ GAZ GYZ GJZ AZ FBZ DZQ XQZ
序号 XX XX XX XX XX XX XX XX XX XX XX XX
3
墙身编号
墙身编号由墙身代号、序号以及墙身所配置的水平 与竖向分布钢筋的排数组成。其中，排数注写在括号内。
图4－31 剪力墙连梁LL上、下纵筋锚固和箍筋构造（一）
19
图4－31 剪力墙连梁LL上、下纵筋锚固和箍筋构造（二）
20
4.3 剪力墙平法施工图的注写方式
剪力墙平法施工图，系采用列表注 写方式或截面注写方式进行表达的。
两种方式均适用于各种ห้องสมุดไป่ตู้构类型， 列表注写方式可在一张图纸上将全部 剪力墙一次性表达清楚，也可以按剪 力墙标准层逐层表达。截面注写方式 通常需要首先划分剪力墙标准层后， 再按标准层分别绘制。
表达形式为：QXX (X排)。 例如： Q3(2排) 表示3号剪力墙身，配2排钢筋网片。
4
墙梁编号
表4－4
墙梁类型
连梁(无交叉暗撑及钢筋) 连梁(有交叉暗撑)
连梁(有交叉钢筋)
暗梁 边框梁
代号 序 号
说明
LL XX 设置在剪力墙洞口上方，宽度与墙厚相同
LL(JC) XX 交叉暗撑可在一、二级抗震墙跨高比≤2且墙厚 ≥300mm的连梁中设置
