2310恒压供水控制器

使用说明书版本：V4.0DB3610/3310变频恒压供水控制器北京博格朗科技有限公司BEIJING BOGELANG TECHNOLOGY CO.,LTD.目 录前言1.11.2控制器的安装2.12.2控制器的接线3.13.23.3操作面板的使用4.14.2试运行5.15.2功能参数一览表功能参数说明故障诊断及处理方法品质保证电气原理图附1 附2 1 2 3４ 5 6 7 8９ 附一、前言感谢您选用DB3610／DB3310智能型变频恒压供水控制器：为充分发挥本产品的卓越性能及确保使用者和设备的安全，在使用之前，请详细阅读本手册。

本使用手册为随机发送的附件，使用后请务必妥善保管，以备今后对变频恒压供水控制器进行检修和维护时使用。

如对于本供水控制器的使用存在疑问或有特殊要求，请随时联络本公司的各地办事处或经销商，也可直接与本公司总部售后服务中心联系，我们将竭诚为您服务。

本手册内容如有变动，恕不另行通知。

1.1主要功能特点1．液晶汉字参数显示、设定一目了然，故障时弹出故障内容、公司名称、服务电话。

2．可实现多达6台主泵+1台小泵（DB3610）或3台主泵+1台小泵（DB3310）的自动控制，每台水泵均可设为变量泵或定量泵，灵活配置，全面满足各种复杂的供水或消防系统； 3．定时换泵功能，使各泵工作时间均衡，提高水泵平均使用寿命；4．具有消防泵巡检功能，在消防模式下根据设定时间对消防泵定时巡检，有效防止消防泵锈蚀；5．多达８个时段压力控制，且每个时段内均可进行任意压力设定控制及实现定时开关机功能；6．具有休眠功能和附属小泵功能，节能降耗，延长设备使用寿命；7．具有第二目标压力设定和控制功能；8．具有正、负反馈功能选择，既可以用于供水，又可以用于抽水保持水位；9．锅炉补水控制和泄压阀压力区间控制，控制值任意设定；10．具有超压、低水位、传感器断线、变频器故障等报警控制功能；11．变频器出现故障后，可选择自动转入工频运行（压力区间控制）；12．故障自动复位机制，延时可调；13．具有故障查询功能， 能查询最新的报警内容及时间，共记录十条故障信息；14．适应性强，可适用于国内外各种品牌变频器；15．模拟、数字信号全部采用光电隔离，抗干扰能力强；16．具有完善的密钥功能；17．具有RS-485通讯功能，标准的MODBUS通讯协议，便于与上位机联接，进行组态控制。

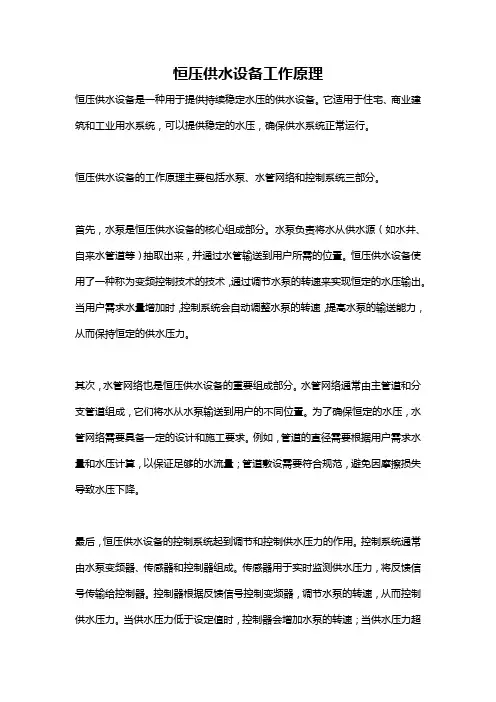

恒压供水设备工作原理恒压供水设备是一种用于提供持续稳定水压的供水设备。

它适用于住宅、商业建筑和工业用水系统，可以提供稳定的水压，确保供水系统正常运行。

恒压供水设备的工作原理主要包括水泵、水管网络和控制系统三部分。

首先，水泵是恒压供水设备的核心组成部分。

水泵负责将水从供水源（如水井、自来水管道等）抽取出来，并通过水管输送到用户所需的位置。

恒压供水设备使用了一种称为变频控制技术的技术，通过调节水泵的转速来实现恒定的水压输出。

当用户需求水量增加时，控制系统会自动调整水泵的转速，提高水泵的输送能力，从而保持恒定的供水压力。

其次，水管网络也是恒压供水设备的重要组成部分。

水管网络通常由主管道和分支管道组成，它们将水从水泵输送到用户的不同位置。

为了确保恒定的水压，水管网络需要具备一定的设计和施工要求。

例如，管道的直径需要根据用户需求水量和水压计算，以保证足够的水流量；管道敷设需要符合规范，避免因摩擦损失导致水压下降。

最后，恒压供水设备的控制系统起到调节和控制供水压力的作用。

控制系统通常由水泵变频器、传感器和控制器组成。

传感器用于实时监测供水压力，将反馈信号传输给控制器。

控制器根据反馈信号控制变频器，调节水泵的转速，从而控制供水压力。

当供水压力低于设定值时，控制器会增加水泵的转速；当供水压力超过设定值时，控制器会降低水泵的转速。

通过不断地监测和调节水泵的工作，恒压供水设备可以有效地维持恒定的水压输出。

综上所述，恒压供水设备工作原理包括水泵、水管网络和控制系统三部分。

水泵通过变频器调节转速以实现恒定的水压输出；水管网络通过合理设计和施工保证水流量和水压的稳定；控制系统通过传感器和控制器监测和调节水泵的工作，使供水压力保持在设定值。

这种工作原理确保了恒压供水设备能够提供持续稳定的水压，满足用户的需求。

公司简介北京博格朗科技有限公司是专业从事水处理设备、供水设备的公司。

技术力量雄厚，拥有一支集科研、设计、调试、咨询于一体的技术队伍。

本公司凭借多年的丰富经验以及众多企业的信赖与支持，得到迅速发展。

公司以“为用户着想”为宗旨，坚持以科技为依据把技术开发放在企业经营活动的首位，以生产高技术量、高性能、高质量的产品为原则，独立开发出了新一代的变频恒压供水控制器DB4610/DB4310、DB3610/DB3310、DB2610/DB2310型。

本产品在技术上更先进、操作更简单、全中文菜单、使产品更加人性化。

公司产品技术先进、质量可靠。

并有一支优秀的售后服务队伍，使每一位用户在我公司享受最优质的服务。

“创造精品、服务用户”博格朗公司期待与您携手共创辉煌！DB8610/8310触摸屏控制器■简要描述：采用7英寸彩色长寿命、高亮度LCD中文液晶显示和高精度触摸屏，参数设定、运行状态一目了然，即使在黑暗中也能操作，动画显示美观、提升设备档次。

1、采用7英寸彩色长寿命、高亮度LCD中文液晶显示和高精度触摸屏，参数设定、运行状态一目了然，即使在黑暗中也能操作，动画显示美观、提升设备档次。

2、多泵自动切换，可选择循环或根据工作时间启动方式。

3、任意设计控制方案，全面解决各种复杂供水系统的控制问题。

4、内置时钟，可以任意设定定时开、关，设定任意时刻的压力值。

5、故障查询功能能确认最新的报警时间及内容。

6、高度简单方便丰富而完美的中文提示。

使一般的操作人员无需经过复杂的培训，也能对各项操作应用自如。

7、系统功能完善在设备工作现场，工程人员可根据泵组的实际情况在显示提示下，随时改变各种控制参数，由此保证泵组处于最优化的运行状态。

8、维修简单方便独有的系统故障检测、明确的故障部位（中文）提示，使工程人员能清楚地了解故障所在，帮助维修人员检查故障发生的部位和原因。

9、自动复位功能可将变频器的故障自动复位，若变频器的故障连续出现，并且出现故障的时间间隔小于10、分钟，则控制器停止输出，并显示报警信息。

恒压供水控制器说明书一、产品概述恒压供水控制器是一种用于自动控制供水系统压力的智能化设备。

它能够根据实际用水需求，实时调节水泵的运行状态，以保持供水压力的稳定，从而提高供水质量，节约能源，并延长水泵的使用寿命。

二、工作原理恒压供水控制器通过压力传感器采集供水系统中的压力信号，并将其与设定的压力值进行比较。

当实际压力低于设定压力时，控制器会启动水泵增加供水量，直至压力达到设定值；当实际压力高于设定压力时，控制器则会减少水泵的运行数量或降低水泵的转速，以减少供水量，使压力恢复到设定范围内。

三、主要功能1、压力设定用户可以根据实际需求，在控制器上设定所需的供水压力值。

2、多泵控制支持对多台水泵的自动切换和协调控制，实现水泵的轮流工作和备用，提高系统的可靠性。

3、自动调速根据压力变化，自动调节水泵的转速，实现节能运行。

4、故障报警当系统出现故障，如水泵过载、缺水等，控制器会发出报警信号，并采取相应的保护措施。

5、数据显示实时显示供水压力、水泵运行状态、电流、电压等参数，方便用户监控系统运行情况。

6、通信功能具备通信接口，可与上位机进行通信，实现远程监控和管理。

四、技术参数1、输入电源：＿____V，＿____Hz2、压力测量范围：＿____MPa3、控制精度：＿____MPa4、输出控制方式：＿____5、防护等级：＿____五、安装与接线1、安装环境控制器应安装在干燥、通风良好、无腐蚀性气体的场所，避免阳光直射和强烈震动。

2、接线步骤（1）按照控制器的接线图，将压力传感器、水泵电机、电源等线路正确连接。

（2）确保接线牢固，接触良好，避免虚接和短路。

六、操作方法1、开机接通电源，控制器将进行自检，显示正常后即可进入工作状态。

2、参数设置通过操作面板上的按键，进入参数设置界面，按照提示输入设定压力等参数。

3、手动/自动切换可根据需要选择手动控制或自动控制模式。

4、运行监控在运行过程中，密切关注控制器的显示参数，如有异常及时处理。

恒压控制器(新)微机变频恒压供水控制器使用手册收集于网络，如有侵权请联系管理员删除目录一、控制器的特点------------------------------------------------------1二、控制器的功能------------------------------------------------------1三、技术指标------------------------------------------------------------2四、安装和配线---------------------------------------------------------21、端子接线图---------------------------------------------------22、控制器端子说明---------------------------------------------33、与常用变频器的连接---------------------------------------34、常用接线原理图---------------------------------------------3五、参数及说明---------------------------------------------------------3六、面板及操作---------------------------------------------------------81、面板------------------------------------------------------------82、参数编辑操作------------------------------------------------9七、显示项目及故障说明---------------------------------------------9八、选型指南------------------------------------------------------------9附：四泵循环软启原理图一、特点本系列产品采用最新的微电脑控制技术，它和变频器、水泵组合即构成生活、消防或两者共用供水系统。

YD2310产品说明书产品说明YD2310电动机控制器（以下简称YD2310或控制器）是我公司针对低电压电动机在各种应用场合生产的故障而研发的电动机保护装置；是一款具有极高性价比，稳定可靠，集继电器保护、测量、控制、通讯为一体的低压电动机保护装置，可实现6种启动方式和13种故障保护功能。

YD2310采集三相电流、电压，将这些数据计算后和控制器记录的各种保护功能整定信息比较，当符合保护条件时，驱动继电器输出，从而达到保护电动机的目的；并可实现电动机回路的三相电流、电压、频率、功率因数、有功功率、无功功率、有功电能、无功电能、漏电流等各种电参数的测量。

YD2310电动机控制器由三部分组成：主控单元和显示模块和电流互感器。

控制器可以通讯接口RS485和上位机进行数据传输和参数设定。

支持MODBUS-RTU通讯协议。

环境条件工作环境：温度-10℃-55℃，湿度20%RH-95%RH储存环境：温度-25℃-70℃，湿度20%RH-95%RH大气压力：80kPa-110kPa（相对于海拔高度为2km及以下）电性能参数额定工作电压：AC380V/660V，50Hz额定工作电流：1A、5A、25A、63A（以上为内置互感器），63A以上须配CT。

（建议采用二次电流为1A的电流互感器。

）辅助工作电源：AC85V-265V，50Hz或DC85V-330V过载能力：电流2Ie连续（12倍过载保证测量精度）；电压1.2倍额定电压连续工作，1.4倍额定电压允许10s。

功率消耗：电流回路：≤1VA（5A）电压回路：≤0.5VA（额定电压）电源回路：≤10VA继电器输出接点容量：AC250V，5A测量准确度电流：±0.5%（≤120%Ie），±1.0%（120%Ie-1200%Ie）电压：±0.5%频率：±0.1%功率因数：± 1%功率：± 1%电能：± 1%电气绝缘性能绝缘电阻：100MΩ/500V。

系列变频恒压供水控制器说明书系列变频恒压供水控制器说明书1 2020 年 4 月 19 日资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

CPC-2&3 可编程序控制器 CPC 系列变频恒压供水控制器使用说明书常州市雄华自动化设备有限公司一、概述以往, 恒压供水系统的控制中心一般由可编程序控制器和压力差传感器组2 2020 年 4 月 19 日资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

成。

这种组合模式可变功能少(修改参数需要专业编程人员), 控制算法简单, 难以适应各种供水方式和运行工况。

而且, 由两个独立单元构成, 体积大, 成本高, 调试复杂。

CPC系列控制器是一种新型的可编程序控制器。

开发人员希望本产品象变频供水电控柜中的一个"交流接触器"一样应用简单, 接线方便。

使调试人员和用户更快地理解变频供水的原理。

它包含了恒压供水的许多功能: ■ 双压力设定, 两种压力相互切换; ■ 外部水池无水报警, 水泵抽真空无水报警; ■ 小流量工作方式多种选择; ■ 增泵延时, 减泵延时; ■ 内置PID调节。

■ CPC-5 控制器具有双压力控制( 进、出口压力) 还带有Modbus通讯协议( 双端口) , 与触摸屏连接后, 可实现在触摸屏上进行监控和参数修改; 同时另一个通讯口能够和电脑实现远程监控。

CPC系列控制器的所有参数能够直接从面板输入数字量, 不需要特殊仪器或专业编程人员。

外围所配的远传压力表, 与常规的压力传感器相比要更加节省成本。

二、主要技术性能和特点 1、输入部分: 四路开关量输入(无源) ; 一路模拟量输入, 一般是远传压力表电阻信号( 也能够是4--20mA电流信号或者是0-5V电压信号。

电流、电压信号输入,需要在购货时予以选择) 。

2、输出部分: 一路模拟量输出(由变频器供电,控制器电源与变频器电源完全隔离);3 2020 年4 月 19 日资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

恒压供水控制器1. 简介恒压供水控制器是一种用于调节供水系统中水压的设备。

由于不同地区的供水压力可能存在波动或不稳定的情况，恒压供水控制器的作用就是在不影响供水量的前提下，保持恒定的水压。

该控制器可广泛应用于住宅、商业楼宇、工厂和农田等各种供水系统。

本文档将介绍恒压供水控制器的工作原理、主要特点和安装调试方法，以帮助用户更好地了解和应用该设备。

2. 工作原理恒压供水控制器主要由压力传感器、控制芯片、电磁阀和液晶显示屏等组成。

其工作原理如下：1.压力传感器：安装在供水管线上，用于实时监测供水系统的水压。

2.控制芯片：根据传感器反馈的压力信号，通过内置算法进行计算和控制。

3.电磁阀：根据控制芯片的指令，控制水泵或进水阀的开关以调节水压。

4.液晶显示屏：显示当前的供水压力和设定的压力值，并提供操作界面。

恒压供水控制器工作流程如下：1.初始化：控制芯片启动，读取并显示当前供水压力。

2.压力检测：压力传感器实时监测供水系统的水压，并反馈给控制芯片。

3.压力控制：控制芯片根据设定的目标压力值和当前压力值进行比较，计算出相应的控制策略。

4.控制指令：控制芯片通过电磁阀控制水泵或进水阀的开关状态，以增加或减小供水系统的水流量。

5.反馈调整：根据电磁阀的控制结果和压力传感器的反馈信息，控制芯片进行再次调整，以实现恒压供水的目标。

3. 主要特点恒压供水控制器具有以下主要特点：•自动调节：根据设定的压力值，自动调节水泵或进水阀的开关状态，以保持恒定的水压。

•高精度：采用高精度的压力传感器和控制芯片，能够实时监测和调节供水系统的水压。

•多级控制：控制芯片通过多级控制算法，可以实现精确的压力控制，避免因水压波动而对供水系统造成影响。

•易操作：设备配备液晶显示屏和操作界面，用户可以直观地查看和调整设定的压力值。

•故障保护：设备具备故障保护功能，如超压保护、欠压保护等，以确保供水系统的安全运行。

•节能环保：通过控制水泵或进水阀的运行状态，实现供水系统的高效节能运行，减少能源消耗和环境污染。

微电脑恒压供水控制器WE-D/S/L/F/X系列用户手册资料代码：WE-D/S/L/F/X V3.2版警告！只有专业的技术人员才允许安装微电脑恒压供水控制器，所有的电气安装和维修工作都必须由专业的工程师进行。

警告！微电脑恒压供水控制器是不可以在现场进行维修的机器。

不要试图修理损坏的单元，请与供应商或当地授权的维修站联系。

警告！不要试图进行本手册中没有涉及的任何测量，器件的更换或其他维修工作，否则将可能导致保修失效，危及正常运行，延长设备停机时间和增加费用等后果。

感谢您选用本产品，本设备属精密电子仪器，为确保您的人身、设备以及财产的安全，在使用本设备前，请您务必阅读本手册，并在以后的搬运、安装、运行、调试与检修过程中遵照执行。

注意！欲获取详细的技术信息，请与当地供应商或当地微电脑恒压供水控制器代理处联系。

目录产品介绍 (3)功能明细 (3)型号代码 (5)产品规格 (6)接线端子的定义与说明 (8)控制器详细操作说明 (12)参数设定及操作方法 (19)调试指南 (21)系统工作原理 (22)常见问答 (24)有限责任 (27)产品介绍微电脑恒压供水系列产品微电脑恒压供水控制器系列产品包括D、S、L、F、X五种产品。

D、S、L、系列是一款液晶中文显示微电脑恒压供水控制产品，完美结合了最新单片机技术，做到人机界面和供水专用plc的无缝结合,同时做到了功能齐全、性能稳定，操作简便。

整体结构紧凑，美观大方。

F系列是一款分体式微电脑恒压供水控制器，配合本公司生产的GPC触摸屏一起使用，接线更加方便，整体更加高档。

X系列是一款消防供水专用控制器，配合本公司生产的GPC触摸屏一起使用，更能体现它的使用价值。

功能明细1、整机高度简洁，操作方便，外观时尚，4*12大尺寸液晶，中文汉字显示，指示信息全面，丰富而完美的中文提示，使一般的泵房管理人员无需经过复杂的培训，也能对各项操作运用自如，而无需专业工程师对其操作。

一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，带看门狗电路，采用数字滤波及多项抗干扰措施。

5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸: 160mm×80mm×80mm（AC-3200）160mm×80mm×90mm （AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。

3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC 5W;8.控制器接线端子输出容量：3A/ AC220V9.面板及配线端子说明：VC-3200型控制器端子接线图VC-3200型控制器接线端子说明：N---AC 220V零线 L --- AC 220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频(或4#泵工频)运行触点 G1---1#泵工频运行触点G2---2#泵工频运行触点 G3---3#泵工频运行触点TXD/T+ ---RS232/485通讯接口NC ---空点RXD/T- ---RS232/485通讯接口GND—信号地CM1---信号公共点1 FWD---正转运行V+ ----远传压力表高端IN---压力信号输入端（0-5V）GND---压力信号公用端DI2---停机信号输入DI1---第二压力信号设定端D/A ---DC 0-10V输出CM2---信号公共点2四、操作面板指示及参数设定说明1.面板及按键:PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。

恒压供水控制器恒压供水控制器（Constant Pressure Water Supply Controller）是一种自动控制设备，用于维持水流的稳定压力，确保供水系统能够稳定运行。

它广泛应用于建筑物、工业设施和农业灌溉等领域，为用户提供高质量的水流供应和便利的使用体验。

一、恒压供水控制器的工作原理恒压供水控制器是通过传感器实时监测水流压力，并根据设定的压力值进行反馈控制，调整水泵的工作状态，从而实现恒定的水流压力。

其工作原理可以简要描述如下：1. 感应控制：恒压供水控制器内置感应器，用于监测供水管道中的水流压力。

当水流压力低于设定的压力值时，控制器会感知到并发出信号。

2. 反馈控制：接收到感知信号后，恒压供水控制器会根据预设的工作模式进行反馈控制，启动水泵，提供足够的水压力，确保供水系统的正常运行。

3. 压力调节：恒压供水控制器能够根据实时测量的水流压力进行精确调节，使水泵的工作状态始终保持在合适的范围内，以满足用户所需的恒定水压。

二、恒压供水控制器的特点和优势1. 精确稳定的供水压力：恒压供水控制器能够实时监测和调节水流压力，确保供水系统提供稳定的水压力，避免因压力波动而影响用户的使用体验。

2. 自动化控制：恒压供水控制器采用先进的自动化控制技术，无需人工干预即可实现对水泵的智能控制，大大降低了人力成本。

3. 节能环保：恒压供水控制器能够根据实际需求智能调节水泵的运行，减少不必要的能源消耗，提高能源利用效率，达到节能环保的目的。

4. 可靠性高：恒压供水控制器采用优质的材料和先进的生产工艺，具有稳定可靠的性能，可长时间稳定运行，降低了设备故障率和维修成本。

5. 易于安装和操作：恒压供水控制器的安装简便，只需按照说明书进行正确连接即可。

用户只需设置合适的压力值，即可自动实现恒压供水，无需复杂的操作。

三、恒压供水控制器的应用场景1. 建筑物供水系统：恒压供水控制器广泛应用于住宅楼、商业综合体、写字楼等建筑物的供水系统，确保每个用户都能够享受稳定而高品质的水流供应。

恒压变频给水设备配置清单序号材料名称流量m³扬程m 功率kw 单位数量备注(生产厂家/功能描述)1 主泵：60/20 60/45 11/5.5 台新界2 隔膜式气压罐：台 1304不锈钢材质稳压补压兼减轻水锤作用3 304不锈钢调节罐台 1 稳压调节进水水源4 304不锈钢真空消除器台 1 广州双新5无负压智能变频电控柜：性能：采用高性能风机泵类专用控制变频器实现变频调速恒压供水。

具有欠压检测、相序故障检测、过载、短路、过热保护、故障报警、变频故障自动复位、水泵定时轮换、周期自动巡检、无水停机检测、管网压力异常检测、手动与自动控制、工频/变频自动转换等功能，所有运行数据均可通过现场调试参数来改变，压力调节精度<0.01MPa，全自动安全可靠性运行台 1设备设计智能化、人性化、科技化，程序由专业工程技术人员据多年工程经验精心编制而成，程序设计在确保产品质量优良的基础上，充分考虑产品使用过程中的节能、环保等问题变频器 ATV61 套 1 施耐德可编程控制器、数模转换器套 1 西门子低压配电部分套 1 施耐德控制柜壳体控制柜外形美观、牢固，静电喷涂工艺制造，使用耐久个 1 广州双新6 管件阀门等安装材料项 1不锈钢蝶阀主泵进水套 6 304不锈钢材质不锈钢蝶阀气压罐套 1 304不锈钢材质不锈钢蝶阀旁通管套 1 304不锈钢材质橡胶软接主泵进水套 6 304不锈钢法兰橡胶软接气压罐套 1 304不锈钢法兰消声止回阀主泵出水套 3 304不锈钢材质消声止回阀旁通管套 1 304不锈钢材质液位检测系统、远传压力装置等传感装置套 1 国产名优（红旗） 304不锈钢水管（进出水管路）：DN125/DN80/DN65/DN50 项 1 304不锈钢管槽钢底座、法兰、弯头、大小头、螺栓、盲板、减振垫等配件项 1 标配动力线等：电控柜至内动力线（BV）、信号屏蔽线、护套线项 1 珠江电缆/南洋电缆厂广州市双新环保设备有限公司。

图1：4号泵的变频指示灯常亮
故障现象是，4号水泵变频指示灯常亮不会熄灭，而且不能切换到工频运行，手动也不行。

图2：控制器的接线图
图3：控制器型号是DB3610
刚开始怀疑是4号水泵故障，因为它确实是不工作。

考虑变频指示灯常亮，经过分析，我们判断是DB3610恒压供水控制器第4通道输出继电器粘连，吸合后无法分离，导致无法进行变频/工频的切换。

那就换个通道试试，反正这个型号的供水控制器有6个通道。

图4：原来4号通道的接线时21、22
图5：将131、132两根线接到23、24接线柱上，即5号通道
根据图纸，找到4号水泵的控制线是21和22，将其对应接到5通道的23和24接线柱。

图6：5号泵属性设为1
将控制柜打到手动状态，这个很重要，否则无法设置4号和5号通道是否使用的属性（1或0），在说明书找了半天才找到。

图7:4号泵通道属性设置为0，即屏蔽掉
将原来的4号泵属性设置为0，即屏蔽不用；将5号泵属性设置为1，即投入使用。

接线和设置完成后，将控制柜打到自动状态，系统会根据设置压力，按变频/工频和泵号的顺序启动2、3、4水泵（我们1号泵的工频接触器故障没投入使用）。

中文型恒压供水控制器(KP521G、KP522G、KP523G)方案说明书电话：400-820-8112网址：卓越产品·专业服务Professional Service with Excellent Products五、KP523G控制器接线端子图六、KP523G接线端子说明L---AC220V供电电源N---AC220V供电电源〨--供电电源接地1M--输入信号公共端11--泵1故障信号12--泵2故障信号13--泵3故障信号21--缺水信号22--安全保护信号23--变频器故障信号28—远程启停30--变频器启动信号31--变频器启动信号1L--输出公共端140--1#泵变频继电器输出41--1#泵工频继电器输出42--2#泵变频继电器输出43--2#泵工频继电器输出2L--输出公共端244--3#泵变频继电器输出45--3#泵工频继电器输出61--故障报警继电器输出70--变频信号0-10V71--变频信号公共端24V--泵出口压力变送器24V供电5V—泵出口远传压力表5V供电80、81—泵出口远传压力表或压力变送器信号输入(0-5V或4-20mA电流信号)1G—泵出口压力信号公共端泵1变频泵1工频泵2变频泵2工频泵3变频泵3工频故障报警KM1KM2KM3KM4KM5KM6缺水信号安全保护变频故障泵2故障泵3故障远程启停泵1故障L N L N281M11121321232245442L434241401L313061L N 接地L N〨24VCOM0-10VVinIinGND5V1G81805V24V7170KP523G端子图变频启动UFUF1变频器+ABB AGND-ABB AI12+24V31远传压力表+5V24V81801G两线制压力变送器3+24V21+5V24V81801G三线制压力变送器感谢选用恪成牌中文型恒压供水控制器，此控制器可实现恒压供水控制功能。

此方案说明书需与《中文型恒压供水控制器使用手册》配套使用。

12 3 4 56 7 8 9一、前言感谢您选用洛克菲勒RF2000系列智能型变频恒压供水控制器：为充分发挥本产品的卓越性能及确保使用者和设备的安全，在使用之前，请详细阅读本手册。

本使用手册为随机发送的附件，使用后请务必妥善保管，以备今后对本产品进行检修和维护时使用。

如对于本产品的使用存在疑问或有特殊要求，请随时联络本公司的各地办事处或经销商，也可直接与本公司总部售后服务中心联系，我们将竭诚为您服务。

本手册内容如有变动，恕不另行通知。

1.1 主要功能特点1. 可实现多达6台主泵+1台小泵（RF2610）或3台主泵+1台小泵（RF2310）的自动控制，每台水泵均可设为变量泵或定量泵，灵活配置，全面满足各种复杂的供水或消防系统；2. 定时换泵功能，使各泵工作时间均衡，提高水泵平均使用寿命；3. 具有消防泵巡检功能，在消防模式下根据设定时间对消防泵定时巡检，有效防止消防泵锈蚀；4. 多达８个时段压力控制，且每个时段内均可进行任意压力设定控制及实现定时开关机功能；5. 具有休眠功能和附属小泵功能，节能降耗，延长设备使用寿命；6. 具有第二目标压力设定和控制功能；7. 具有正、负反馈功能选择，既可以用于供水，又可以用于抽水保持水位；8. 锅炉补水控制和泄压阀压力区间控制，控制值任意设定；9. 具有超压、低水位、传感器断线、变频器故障等报警控制功能；10. 变频器出现故障后，可选择自动转入工频运行（压力区间控制）；11. 故障自动复位机制，延时可调；12. 具有故障查询功能，能查询最新的报警内容及时间，共记录十条故障信息；13. 适应性强，可适用于国内外各种品牌变频器；14. 模拟、数字信号全部采用光耦隔离，抗干扰能力强；15. 具有完善的密匙功能；16. 可选配RS－485通讯功能，标准的MODBUS通讯协议，便于与上位机联接，进行组态控制。
