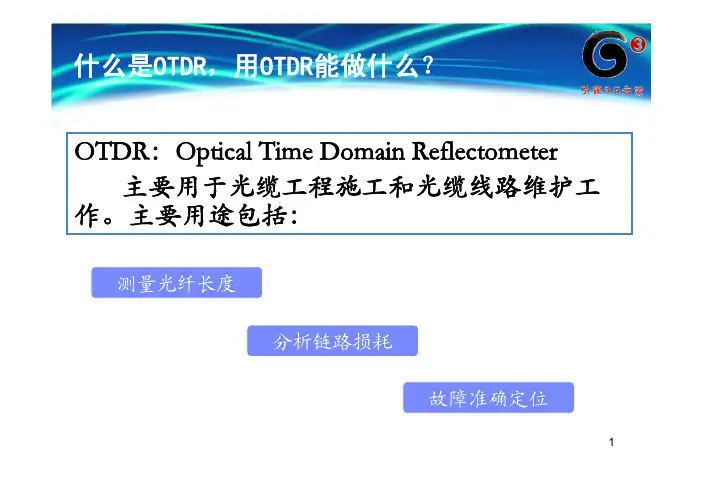

otdr测试原理及使用方法【原创版3篇】《otdr测试原理及使用方法》篇1OTDR(Optical Time Domain Reflectometer)是一种用于测试光纤长度、传输衰减、接头衰减和故障定位等参数的光电一体化仪表。
它的工作原理是利用光纤中的反射现象,通过测量反射信号的时间和强度,来确定光纤中存在的缺陷位置和类型。
以下是OTDR 测试的基本步骤:1. 连接测试设备:将OTDR 测试仪连接到被测光纤的两端,使用适配器或连接器将光纤与测试仪连接。
2. 设置测试参数:在测试仪上设置需要测试的参数,例如测试距离、测试波长、测试模式等。
3. 获取测试结果:启动测试仪并开始测试,测试仪将发送脉冲信号到光纤中,并接收反射信号。
测试仪将根据反射信号的时间和强度,绘制出光纤的散射信号曲线,从而确定光纤中存在的缺陷位置和类型。
4. 分析测试结果:分析测试结果,以确定光纤是否存在缺陷,并确定缺陷的位置和类型。
通常需要比较不同测试结果,以确定光纤是否存在故障。
在使用OTDR 测试仪时,需要注意以下几点:1. 保持测试仪和光纤的清洁:测试仪的光口和尾纤接头需要保持清洁,以确保测试结果的准确性。
2. 避免外界干扰:测试仪需要在稳定的环境中使用,避免受到外界干扰,例如电磁干扰、机械振动等。
3. 正确设置测试参数:设置正确的测试参数可以确保测试结果的准确性,例如测试距离、测试波长等。
《otdr测试原理及使用方法》篇2OTDR(Optical Time Domain Reflectometer)是一种用于测试光纤光缆的精密仪表,它通过发送脉冲光信号入射到被测光纤,并检测反射回来的信号,来测量光纤长度、传输衰减、接头衰减和故障定位等参数。
OTDR 的工作原理是利用光纤中的反射原理,通过测量反射信号的时间和幅度,来确定光纤中存在的故障点或接头。
使用OTDR 测试仪需要进行以下步骤:1. 连接测试仪和被测光纤:将OTDR 测试仪的光口与被测光纤相连接,并保证连接器端面干净整洁。
OTDR原理及使用方法介绍OTDR(Optical Time Domain Reflectometer)是一种用于光纤传输系统中光纤链路质量评估的测试仪器。
它通过发送一个可调节的脉冲光信号,测量光在光纤中的传播时间和强度的变化,从而确定光纤中的衰减、连接器、分界点等问题。
OTDR的原理如下:1.发送脉冲光信号:OTDR向光纤发射一个宽度可调的脉冲光信号。
2.接收反射光信号:脉冲光信号在光纤中传播过程中,当遇到连接器、分界点等位置,会发生反射。
OTDR接收这些反射光信号。
3.测量信号测量:OTDR通过测量脉冲光信号的发射时间和接收到的反射光信号的时间来计算光纤中的距离。
4.数据分析:OTDR基于测量的光纤距离和反射光信号强度,将数据显示为散点图或时间-距离曲线,以评估光纤链路的质量。
OTDR的使用方法如下:1.准备工作:连接OTDR与被测光纤,确认接口类型一致并检查连接是否牢固。
打开OTDR并将其预热一段时间,使其温度稳定。
2.设置测试参数:选择适当的测量模式(单模/多模),设置脉冲宽度和发射功率。
如果需要测量纤芯直径或折射率,可以设置相应的参数。
3.开始测试:点击开始按钮,OTDR将发送脉冲光信号并开始接收反射光信号。
在测量过程中,OTDR会记录信号的时间和强度信息。
4.分析测试数据:测试完成后,OTDR将数据以散点图或时间-距离曲线的形式显示。
根据反射光信号的强弱以及时间-距离曲线的形状,可以判断光纤链路的质量并确定潜在问题的位置。
5.故障定位:根据测试数据,可以通过观察反射光信号的强度和时间来确定光纤中的连接器、分界点等位置。
通过定位问题的位置,可以更精确地定位光纤链路上的故障和损伤。
6.数据存储和报告生成:OTDR通常具有数据存储和报告生成功能,可以将测试结果保存并生成报告,以备后续分析和记录。
OTDR的应用领域非常广泛,常用于光纤通信系统的安装、维护和故障排查等工作。
它可以帮助工程师快速定位和修复光纤链路中的问题,确保光纤传输的可靠性和稳定性。

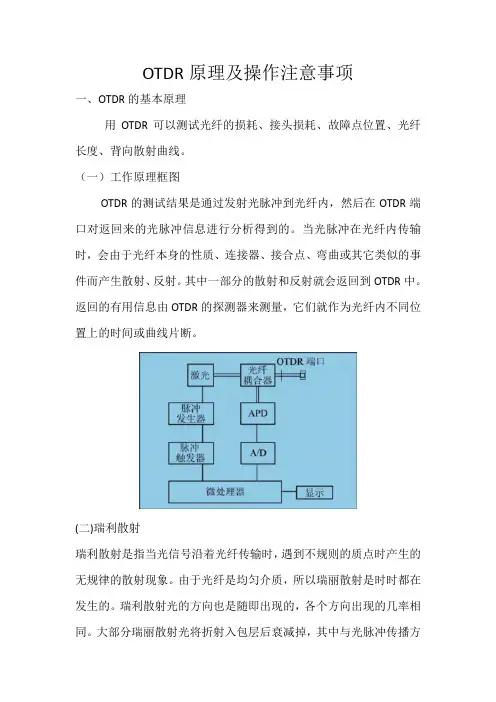

OTDR原理及操作注意事项一、OTDR的基本原理用OTDR可以测试光纤的损耗、接头损耗、故障点位置、光纤长度、背向散射曲线。
(一)工作原理框图OTDR的测试结果是通过发射光脉冲到光纤内,然后在OTDR端口对返回来的光脉冲信息进行分析得到的。
当光脉冲在光纤内传输时,会由于光纤本身的性质、连接器、接合点、弯曲或其它类似的事件而产生散射、反射。
其中一部分的散射和反射就会返回到OTDR中。
返回的有用信息由OTDR的探测器来测量,它们就作为光纤内不同位置上的时间或曲线片断。
(二)瑞利散射瑞利散射是指当光信号沿着光纤传输时,遇到不规则的质点时产生的无规律的散射现象。
由于光纤是均匀介质,所以瑞丽散射是时时都在发生的。
瑞利散射光的方向也是随即出现的,各个方向出现的几率相同。
大部分瑞丽散射光将折射入包层后衰减掉,其中与光脉冲传播方向相反的瑞丽散射光将会沿光纤传输到输入端口。
(三)菲涅尔反射光在传输过程中通过折射率突变的点将会发生菲涅尔反射,这些突变的点通常在活动连接器、光纤中的裂痕、气泡和光纤的末端。
如果光垂直于界面入射,反射光功率约为入射光功率的4%。
对于一些不是明显断裂或与光轴成某个角度的光纤末端,反射功率就要小得多。
(四)背向散射曲线以光纤测试点的距离为横轴,该点的瑞利散射光及菲涅尔反射光沿光路反向传输后被OTDR测试到的功率值为纵轴的曲线。
二、基本术语(一)非反射事件通常,光纤中的熔接点与弯曲点会引起损耗,但不会引起反射。
这两种事件会在背向散射曲线上以一个突然下降的台阶表现出来,台阶在纵轴上的改变即为该事件的损耗大小。
(二)反射事件光纤中的活动连接器、光纤中的裂痕、气泡都会引起损耗与反射。
(三)光纤末端1、光纤末端平整。
2、光纤末端为粉碎型端面。
三、具体问题(一)测试参数的选择1、测试波长因不同的波长对应不同的光线特性(包括衰减、微弯等),测试波长一般遵循与系统传输通信波长相对应的原则,即系统开放1550波长,则测试波长为1550nm。
