OTDR的使用及曲线分析解读

OTDR的英文全称是Optical Time Domain Reflectometer，中文意思为光时域反射仪。

OTDR是利用光线在光纤中传输时的瑞利散射和菲涅尔反射所产生的背向散射而制成的精密的光电一体化仪表，它被广泛应用于光缆线路的维护、施工之中，可进行光纤长度、光纤的传输衰减、接头衰减和故障定位等的测量。

一、ODTR的基本原理要想真正明白OTDR的原理，首先我们必须明白它的光学原理和工原理。

能够准确的区分瑞利散射和菲尼尔反射。

（一）光学原理瑞利散射：是光纤的一种固有损耗，是指光波在光纤传输时，遇到一些比光波波长小的微粒而向四周散射，导致光功率减小的现象。

瑞利散射光有以下特征：波长与入射光波的波长相同，它的光功率与此点的入射光功率成正比。

菲尼尔反射：就是光在从一种介质(光纤)传到另一种介质(空气)中时，被沿原介质(光纤)反射回来。

在什么情况下可能产生瑞利散射和菲尼尔反射？瑞利散射：如同大气中的颗粒散射了光，使天空变成蓝色一样。

瑞利散射的能量大小与波长的四次方的倒数成正比，大约比入射光功率低60dB，即入射光功率的0．0001％。

所以波长越短散射越强，波长越长散射越弱．还需要注意的是能够产生背向瑞利散射的点遍布整段光纤，是连续的。

菲尼尔反射就是我们平常所理解的光反射，是指光在从一种介质(光纤)传到另一种介质(空气)中时，被沿原介质(光纤)以入射时相同的角度反射回来。

需要注意的是菲涅尔反射是离散的，由光纤上个别的点位置产生。

而反射回来的光强度可达到入射光强度的4％。

（一个灰尘的直径是10-100UM，一个光纤的直径只有9UM左右。

）工作原理OTDR测试是通过发射光脉冲到光纤内,然后在OTDR端口接收返回的信息来进行。

当光脉冲在光纤内传输时，会由于光纤本身的性质，连接器，接合点，弯曲或其它类似的事件而产生散射，反射。

其中一部分的散射和反射就会返回到OTDR中。

返回的有用信息由OTDR的探测器来测量，它们就作为光纤内不同位置上的时间或曲线片断。

常见OTDR测试曲线解析一、正常曲线一般为正常曲线图， A 为盲区， B 为测试末端反射峰。

测试曲线为倾斜的，随着距离的曾长，总损耗会越来越大。

用总损耗（dB ）除以总距离（Km ）就是该段纤芯的平均损耗（dB/Km ）。

二、光纤存在跳接点中间多了一个反射峰，因为很有可能中间是一个跳接点，现城域网光缆中，比较常见。

如：现主干光缆由汇接局至光缆交接箱，当有需求时，需由光交接箱布放光缆至用户端，光交接箱就需跳纤联接，所以在测试这样的纤芯时，就会出现像图中这样的曲线图。

当然也会有例外的情况，总之，能够出现反射峰，很多情况是因为末端的光纤端面是平整光滑的。

端面越平整，反射峰越高。

例如在一次中断割接当中，当光缆砍断以后，测试的曲线应该如光路存在断点图所示，但当你再测试时，在原来的断点位置出现反射峰的话，那说明现场的抢修人员很有可能已经把该纤芯的端面做好了。

三、异常情况出现图中这种情况，有可能是仪表的尾纤没有插好，或者光脉冲根本打不出去，再有就是断点位置比较进，所使用的距离、脉冲设置又比较大，看起来就像光没有打出去一样。

出现这种情况，1、要检查尾纤连接情况； 2 、就是把OTDR 的设置改一下，把距离、脉冲调到最小，如果还是这种情况的话，可以判断：1、尾纤有问题；2、OTDR 上的识配器问题；3、断点十分近，OTDR 不足以测试出距离来。

如果是尾纤问题，只要换一根尾纤就知道，不行的话就要试着擦洗识配器，或就近查看纤芯了。

四、非反射事件1、这种情况比较多见，曲线中间出现一个明显的台阶，多数为该纤芯打折，弯曲过小，受到外界损伤等因素，多为故障点。

2、若光纤模式、折射率不一样，接续时也会出现此情况，常见光纤G651光纤（标准单模光纤，B1光缆），G653光纤（色散位移光纤，B2光缆）。

造成这种现象的原因是由于接头两侧光纤的背向散射系数不一样，接头后光纤背向散射系数大于前段光纤背向散射系数，而从另一端测则情况正好相反，折射率不同也有可能产生增益现象。

OTDR测试曲线分析来源公众号：鹏博士工程微信ID：pbsgongcheng OTDR是光缆工程施工和光缆线路维护工作中最重要的测试仪器，它能将光纤的完好情况和故障状态，以一定斜率直线（曲线）的形式清晰的显示在几英寸的液晶屏上。

根据事件表的数据，能迅速的查找确定故障点的位置和判断障碍的性质及类别，对分析光纤的主要特性参数能提供准确的数据。

目前OTDR型号种类繁多，操作方式也各不相同，但其工作原理是一致的。

在光纤线路的测试中，应尽量保持使用同一块仪表进行某条线路的测试，各次测试时主要参数值的设置也应保持一致，这样可以减少测试误差，便于和上次的测试结果比较。

即使使用不同型号的仪表进行测试，只要其动态范围能达到要求，折射率、波长、脉宽、距离、平均化时间等参数的设置亦和上一次的相同，这样测试数据一般不会有大的差别。

1. 正常曲线分析图1如上图1，判断曲线是否正常的方法：（1）曲线主体斜率基本一致，且斜率较小，说明线路衰减常数较小，衰减的不均匀性较好。

（2）无明显“台阶”，说明线路接头质量较好。

（3）尾部反射峰较高，说明远端成端质量较好。

2. 异常曲线分析（1）曲线有大台阶图2如上图2中有明显“台阶”，若此处是接头处，则说明此接头接续不合格或者该根光纤在融纤盘中弯曲半径太小或受到挤压；若此处不是接头处，则说明此处光缆受到挤压或打急弯。

（2）曲线有段斜率较大图3 如上图3，此段曲线斜率明显较大，说明此段光纤质量不好，衰耗较大。

（3）曲线远端没有反射峰图4如上图4，此段曲线尾部没有反射峰，说明此段光纤远端成端质量不好或者远端光纤在此处折断。

（4）幻峰（鬼影）的识别与处理图5图6幻峰（鬼影）的识别：曲线上鬼影处未引起明显损耗（如图5）；沿曲线鬼影与始端的距离是强反射事件与始端距离的倍数，成对称状（如图6）。

消除幻峰（鬼影）：选择短脉冲宽度、在强反射前端(如OTDR 输出端)中增加衰减。

若引起鬼影的事件位于光纤终结，可"打小弯"以衰减反射回始端的光。

OTDR常见曲线分析大全——测试人员必备OTDR常见曲线分析大全——测试人员必备长度测量一般采用两点法，，将受测光纤与尾纤一端相接，尾纤一端连到OTDR上，调整出显示尾纤和受测光纤的后向散射峰。

其曲线见图方法：将光标A置于第一个菲涅尔反射峰前沿，将光标B置于第二个菲涅尔反射峰前沿，光标A与光标B之间的相对距离差就为被测光纤长度。

光纤衰减的测试方法：将光标A置于第一个菲涅尔反射峰后沿，曲线平滑的起点，将光标B置于第二个菲涅尔反射峰前沿，光标A与光标B间显示衰减系数就是光纤A、B间衰减系数，但非整根光纤的衰减系数。

典型的后向散射信号曲线a、输入端的Fresnel反射区（即盲区）b、恒定斜率区c、局部缺陷、接续或耦合引起的不连续性d、光纤缺陷、二次反射余波等引起的反射e、输出端的Fresnel反射盲区：决定OTDR所能测到最短距离和最接近距离，是由于活接头的反射引起OTDR接收机饱和所至，盲区通常发生在OTDR面板前的活接头反射，但也可以在光纤的其它地方发生，一般OTDR盲区为100m。

盲区分为衰减盲区和事件盲区衰减盲区：从反射点开始至接收机恢复到后向散射电平约0.5dB 范围内的这段距离,这段距离就是OTDR能再次测试衰减和损耗的点.式中：D的长度就为衰减盲区的长度事件盲区:从OTDR接收到反射点到开始到OTDR恢复到最高反射点1.5DB以下这段距离,在这以后才能发现是否还有第二个反射点,但还不能测试衰减.式中：D1的长度就为事件盲区的长度。

影响盲区的因素:a、入射光的脉冲宽度、b、反射光的脉冲宽度、c、入射光的脉冲后端形状、d、所用脉冲越小，盲区越大。

消除盲区的方法：加尾纤（过渡纤），最好2KM以上接头损耗的测量方法：将光标定于曲线的转折处如图位置，然后选择测接头损耗功能键，便可测得接头损耗。

外部因素引起的可能曲线变化这里的外部因素指施加于光缆并传递至光纤的张力及侧向受力，还有温度的变化。

这些都会造成曲线弓形弯曲。

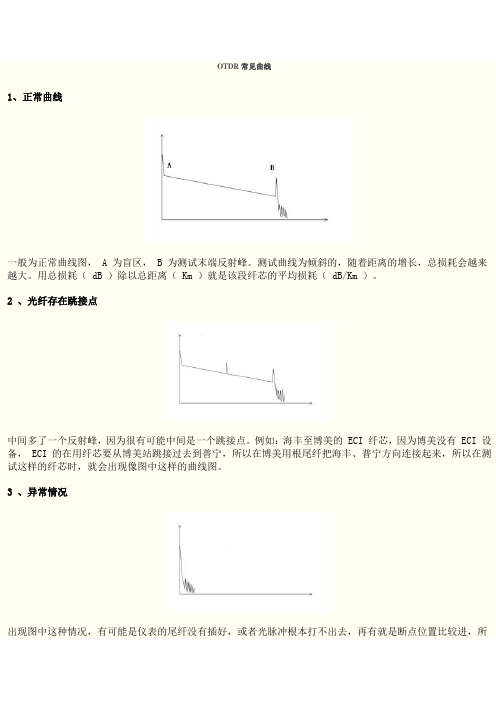

OTDR常见曲线1、正常曲线一般为正常曲线图， A 为盲区， B 为测试末端反射峰。

测试曲线为倾斜的，随着距离的增长，总损耗会越来越大。

用总损耗（ dB ）除以总距离（ Km ）就是该段纤芯的平均损耗（ dB/Km ）。

2 、光纤存在跳接点中间多了一个反射峰，因为很有可能中间是一个跳接点。

例如：海丰至博美的 ECI 纤芯，因为博美没有 ECI 设备， ECI 的在用纤芯要从博美站跳接过去到普宁，所以在博美用根尾纤把海丰、普宁方向连接起来，所以在测试这样的纤芯时，就会出现像图中这样的曲线图。

3 、异常情况出现图中这种情况，有可能是仪表的尾纤没有插好，或者光脉冲根本打不出去，再有就是断点位置比较进，所使用的距离、脉冲设置又比较大，看起来就像光没有打出去一样。

4 、非反射事件这种情况比较多见，曲线中间出现一个明显的台阶，多数为该纤芯打折，弯曲过小，受到外界损伤等因素5 、光纤存在断点这种情况一定要引起注意！曲线在末端没有任何反射峰就掉下去了，如果知道纤芯原来的距离，在没有到达纤芯原来的距离，曲线就掉下去了，这说明光纤在曲线掉下去的地方断了，或者也有可能是光纤在那里打了个折。

6 、测试距离过长这种情况是出现在测试长距离的纤芯时， OTDR 所不能打到的距离所产生的情况，或者是距离、脉冲设置过小所产生的情况。

如果出现这种情况， OTDR 的距离、脉冲又比较小的话，就要把距离、脉冲调大，以达到全段测试的目的，稍微加长测试时间也是一种办法。

7 、典型轨迹说明：Front Connector ：前端连接器Fusion Splice ：熔接点，光纤的熔接点缺陷容易造成轨迹图中散射曲线的突然跌落。

Bend ：弯曲。

弯曲直径过小，光就会不再遵循全反射，而是有以部分从纤衣出射，造成轨迹图中散射曲线的突然跌落。

Crack:断裂Backscatter:背向反射Fiber end：光纤结束。

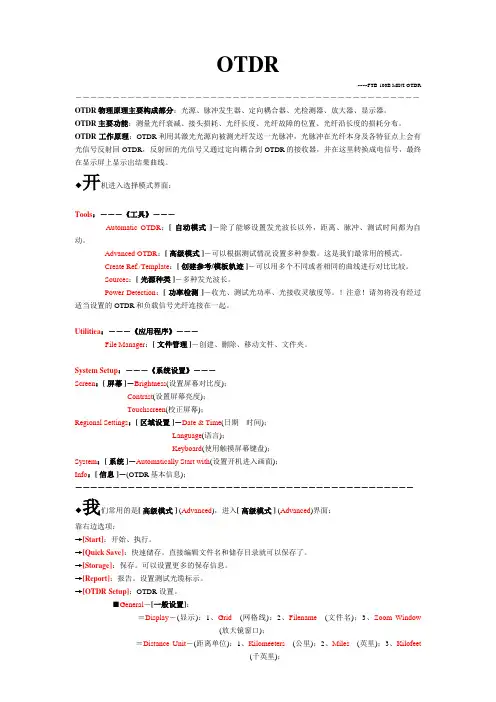

OTDR----FTB-100B MINI-OTDR ――――――――――――――――――――――――――――――――――――――――――――――OTDR物理原理主要构成部分：光源、脉冲发生器、定向耦合器、光检测器、放大器、显示器。

OTDR主要功能：测量光纤衰减、接头损耗、光纤长度、光纤故障的位置、光纤沿长度的损耗分布。

OTDR工作原理：OTDR利用其激光光源向被测光纤发送一光脉冲，光脉冲在光纤本身及各特征点上会有光信号反射回OTDR，反射回的光信号又通过定向耦合到OTDR的接收器，并在这里转换成电信号，最终在显示屏上显示出结果曲线。

◆开机进入选择模式界面：Tools：―――《工具》―――Automatic OTDR：[ 自动模式]－除了能够设置发光波长以外，距离、脉冲、测试时间都为自动。

Advanced OTDR：[ 高级模式 ]－可以根据测试情况设置多种参数。

这是我们最常用的模式。

Create Ref./Template：[ 创建参考/模板轨迹 ]－可以用多个不同或者相同的曲线进行对比比较。

Sources：[ 光源种类 ]－多种发光波长。

Power Detection：[ 功率检测 ]－收光、测试光功率、光接收灵敏度等。

！注意！请勿将没有经过适当设置的OTDR和负载信号光纤连接在一起。

Utilitiea：―――《应用程序》―――File Manager：[ 文件管理 ]－创建、删除、移动文件、文件夹。

System Setup：―――《系统设置》―――Screen：[ 屏幕 ]－Brightness(设置屏幕对比度)；Contrast(设置屏幕亮度)；Touchscreen(校正屏幕)；Regional Settings：[ 区域设置 ]－Date & Time(日期时间)；Language(语言)；Keyboard(使用触摸屏幕键盘)；System：[ 系统 ]－Automatically Start with(设置开机进入画面)；Info：[ 信息 ]－(OTDR基本信息)；―――――――――――――――――――――――――――――――――――――――――――――◆我们常用的是[ 高级模式 ] (Advanced)，进入[ 高级模式 ] (Advanced)界面：靠右边选项：→[Start]：开始、执行。

OTDR测试曲线分析方法OTDR是光缆工程施工和光缆线路维护工作中最重要的测试仪器，它能将长100多公里光纤的完好情况和故障状态，以一定斜率直线（曲线）的形式清晰的显示在几英寸的液晶屏上。

根据事件表的数据，能迅速的查找确定故障点的位置和判断障碍的性质及类别，对分析光纤的主要特性参数能提供准确的数据。

目前OTDR型号种类繁多，操作方式也各不相同，但其工作原理是一致的。

在光纤线路的测试中，应尽量保持使用同一块仪表进行某条线路的测试，各次测试时主要参数值的设置也应保持一致，这样可以减少测试误差，便于和上次的测试结果比较。

即使使用不同型号的仪表进行测试，只要其动态范围能达到要求，折射率、波长、脉宽、距离、平均化时间等参数的设置亦和上一次的相同，这样测试数据一般不会有大的差别。

一、OTDR测试的主要参数：1.测纤长和事件点的位置。

2.测光纤的衰减和衰减分布情况。

3.测光纤的接头损耗。

4.光纤全程回损的测量。

二、测试参数设置：1.波长选择：因不同的波长对应不同的光线特性(包括衰减、微弯等)，测试波长一般遵循与系统传输通信波长相对应的原则，即系统开放1550波长，则测试波长为1550nm。

2.脉宽：脉宽越长，动态测量范围越大，测量距离更长，但在OTDR曲线波形中产生盲区更大；短脉冲注入光平低，但可减小盲区。

脉宽周期通常以ns来表示。

一般 10公里以下选用100ns、300 ns ,10公里以上选用300ns、1μs。

3.测量范围：OTDR测量范围是指OTDR获取数据取样的最大距离，此参数的选择决定了取样分辨率的大小。

最佳测量范围为待测光纤长度1.5倍距离之间。

4.平均时间：由于后向散射光信号极其微弱，一般采用统计平均的方法来提高信噪比，平均时间越长，信噪比越高。

例如，3min的获得取将比1min的获得取提高 0.8dB的动态。

但超过 10min的获得取时间对信噪比的改善并不大。

一般平均时间不超过3min，以20s为宜。

资料条款的最终解释权属于长飞公司YOFC_10007_WPOTDR 测试原理及曲线分析李龙孙杨晨1.引言光时域反射仪（OTDR ：Optical Time-Domain Reflectometer ），是光纤测试，特别是在网络建设的实际施工布线中经常使用的仪器。

OTDR 可以测试（成缆前后）光纤的衰减系数、光纤长度、衰减均匀性、点不连续性、物理缺陷和接头损耗等参数，特别适合于对通信网络中的光纤光缆链路进行检测，它既可以定位光纤链路中的连接点（含热熔接、机械冷连接、活动连接等）的位置并测试其损耗，又可以在链路发生故障时，迅速查找原因并定位故障位置。

2.测试原理OTDR 通过采集和测量因瑞利散射而被光纤自身背向散射回来的光功率来进行相关的测试。

OTDR 将光脉冲注入到待测光纤中后，因为瑞利散射，注入的光脉冲在光纤长度方向上的每一点上都被散射（所有方向），其中一部分光会背向返回到OTDR 的探测单元，OTDR 会采集和测量此背向散射光。

在光纤链路上的某一点，其背向散射的光功率P(z)可以通过公式(1)[1]计算：22102()10(())z i w P z CP MFD z αλτ-=(1)其中，λ为注入光的波长，C 为比例系数（与多种因素有关，比如光纤的玻璃材料），z 为此点距离原点的距离，MFD(z)为光纤在此点处的模场直径，P i 为OTDR 的脉冲功率，τw 为脉冲的宽度，α为光纤的衰减系数。

从公式(1)可以看出，P(z)的大小是受到光纤模场直径的影响的。

一般情况下，P(z)采用对数坐标表示，所以OTDR 的测试曲线一般为直线，其斜率反映了光纤的衰减系数。

2.1衰减系数的测试[2]使用OTDR 测试光纤或光缆的衰减系数的步骤如下：2.1.1光纤连接将被试光纤连接到OTDR 上，或连接到盲区光纤的一端（盲区光纤也可称为尾纤，在测试过程中用于避免OTDR 盲区的影响），盲区光纤的另一端连接到OTDR 上。

otdr的使用方法【实用版3篇】《otdr的使用方法》篇1OTDR（Optical Time Domain Reflectometer，光时域反射仪）是一种用于测量光纤长度、传输衰减、接头衰减和故障定位等参数的精密光电一体化仪表。

使用OTDR 进行光纤测量可以分为三步：参数设置、数据获取和曲线分析。

参数设置是人工设置测量参数，包括波长选择、脉宽、测试公里数和测试次数等。

其中，波长选择应遵循与系统传输通信波长相对应的原则；脉宽越长，动态测量范围越大，测量距离更长，但在OTDR 曲线波形中产生盲区更大；测试公里数应根据光缆的长度进行设置，一般设置为实际距离的115% 左右；测试次数可以根据需要进行设置。

数据获取是通过OTDR 测试仪向光纤中注入脉冲光信号，并记录返回的反射信号，从而获取光纤中的信息。

在获取数据时，应将OTDR 测试仪连接到光纤的两端，并将测试仪的参数设置为合适的值。

曲线分析是对获取的数据进行分析，以得出光纤的长度、传输衰减、接头衰减和故障定位等参数。

曲线分析可以采用自动测试状态，也可以采用手动测试状态。

在自动测试状态下，OTDR 测试仪会自动选择合适的参数，并生成相应的曲线；在手动测试状态下，需要手动设置参数，并生成曲线。

总之，使用OTDR 测试仪进行光纤测量需要进行参数设置、数据获取和曲线分析三个步骤，需要根据实际情况进行选择和设置，以获得准确的测量结果。

《otdr的使用方法》篇2OTDR（Optical Time Domain Reflectometer，光时域反射仪）是一种用于测量光纤长度、传输衰减、接头衰减和故障定位等参数的精密光电一体化仪表。

使用OTDR 进行光纤测量可以分为三步：参数设置、数据获取和曲线分析。

参数设置是使用OTDR 的第一步。

人工设置测量参数包括波长选择、脉宽、测试公里数和测试次数等。

其中，波长选择应遵循与系统传输通信波长相对应的原则；脉宽越长，动态测量范围越大，测量距离更长，但在OTDR 曲线波形中产生盲区更大；测试公里数应根据光缆的长度进行设置，一般设置为实际距离的115% 左右；测试次数可以根据需要进行设置。
