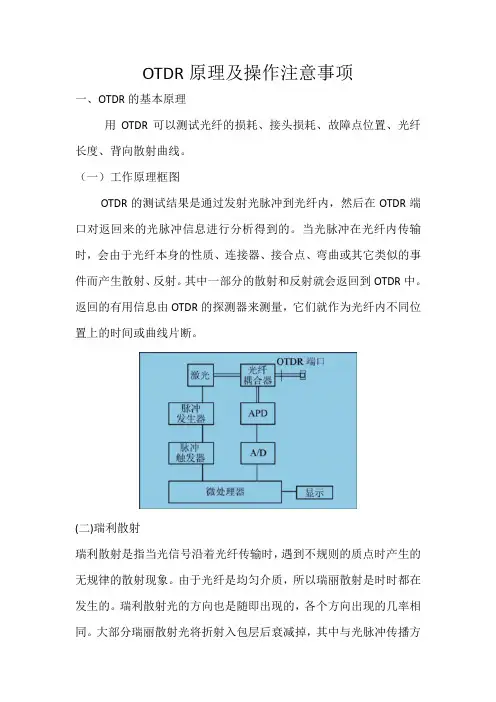

OTDR原理及操作注意事项一、OTDR的基本原理用OTDR可以测试光纤的损耗、接头损耗、故障点位置、光纤长度、背向散射曲线。
(一)工作原理框图OTDR的测试结果是通过发射光脉冲到光纤内,然后在OTDR端口对返回来的光脉冲信息进行分析得到的。
当光脉冲在光纤内传输时,会由于光纤本身的性质、连接器、接合点、弯曲或其它类似的事件而产生散射、反射。
其中一部分的散射和反射就会返回到OTDR中。
返回的有用信息由OTDR的探测器来测量,它们就作为光纤内不同位置上的时间或曲线片断。
(二)瑞利散射瑞利散射是指当光信号沿着光纤传输时,遇到不规则的质点时产生的无规律的散射现象。
由于光纤是均匀介质,所以瑞丽散射是时时都在发生的。
瑞利散射光的方向也是随即出现的,各个方向出现的几率相同。
大部分瑞丽散射光将折射入包层后衰减掉,其中与光脉冲传播方向相反的瑞丽散射光将会沿光纤传输到输入端口。
(三)菲涅尔反射光在传输过程中通过折射率突变的点将会发生菲涅尔反射,这些突变的点通常在活动连接器、光纤中的裂痕、气泡和光纤的末端。
如果光垂直于界面入射,反射光功率约为入射光功率的4%。
对于一些不是明显断裂或与光轴成某个角度的光纤末端,反射功率就要小得多。
(四)背向散射曲线以光纤测试点的距离为横轴,该点的瑞利散射光及菲涅尔反射光沿光路反向传输后被OTDR测试到的功率值为纵轴的曲线。
二、基本术语(一)非反射事件通常,光纤中的熔接点与弯曲点会引起损耗,但不会引起反射。
这两种事件会在背向散射曲线上以一个突然下降的台阶表现出来,台阶在纵轴上的改变即为该事件的损耗大小。
(二)反射事件光纤中的活动连接器、光纤中的裂痕、气泡都会引起损耗与反射。
(三)光纤末端1、光纤末端平整。
2、光纤末端为粉碎型端面。
三、具体问题(一)测试参数的选择1、测试波长因不同的波长对应不同的光线特性(包括衰减、微弯等),测试波长一般遵循与系统传输通信波长相对应的原则,即系统开放1550波长,则测试波长为1550nm。

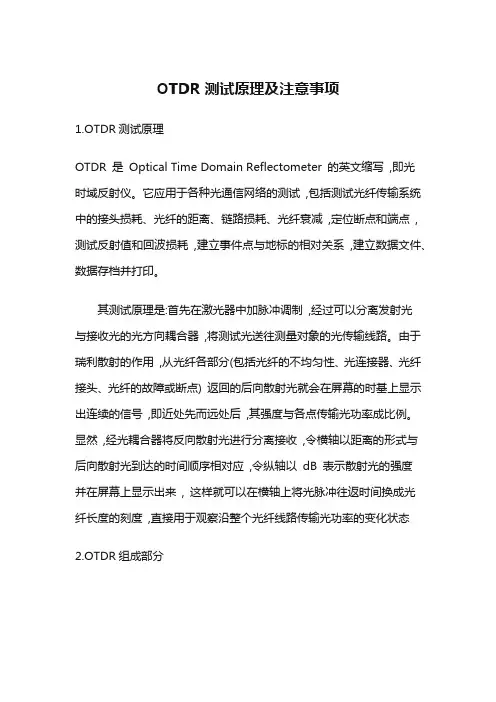

OTDR测试原理及注意事项1.OTDR测试原理OTDR 是Optical Time Domain Reflectometer 的英文缩写,即光时域反射仪。
它应用于各种光通信网络的测试,包括测试光纤传输系统中的接头损耗、光纤的距离、链路损耗、光纤衰减,定位断点和端点,测试反射值和回波损耗,建立事件点与地标的相对关系,建立数据文件、数据存档并打印。
其测试原理是:首先在激光器中加脉冲调制,经过可以分离发射光与接收光的光方向耦合器,将测试光送往测量对象的光传输线路。
由于瑞利散射的作用,从光纤各部分(包括光纤的不均匀性、光连接器、光纤接头、光纤的故障或断点) 返回的后向散射光就会在屏幕的时基上显示出连续的信号,即近处先而远处后,其强度与各点传输光功率成比例。
显然,经光耦合器将反向散射光进行分离接收,令横轴以距离的形式与后向散射光到达的时间顺序相对应,令纵轴以dB 表示散射光的强度并在屏幕上显示出来, 这样就可以在横轴上将光脉冲往返时间换成光纤长度的刻度,直接用于观察沿整个光纤线路传输光功率的变化状态2.OTDR组成部分激光器:将符合规定要求的稳定的光信号发送到被测光纤。
脉冲发生器:控制光源发送的时间,控制数据分析电路与激光器同步工作。
定向耦合器:将光源发出的光耦合到被测光纤,并将光纤反射回的光信号耦合到光探测器。
光探测器:将被测光纤反射回的光信号转换为电信号。
数据分析及显示: 将反射回的信号与发送脉冲比较,计算出响应数据并在屏幕上显示出相关曲线。
otrd成像波形在距离0 点上显示的光强度是表示光耦合器发送光的泄入,而在光纤中随着距离的增加,散射光电平则呈直线下降, 由其斜率值可以计算出光传输损耗值(dB/ km) 。
当光纤有接头等集中损耗时就会呈现出曲线错位,它可视为该点的接续损耗。
在光纤端部接触空气会产生因折射率差异而引起的菲涅耳反射; 当光纤发生断裂时,就可以从曲线上确定断点位置。
如果接续时有气泡、光纤端部不干净或者光纤端面不光滑都会产生反射,在曲线中也有错位的现象。
OTDR原理及使用详解为什么要使用OTDROTDR工作原理OTDR定义定义OTDR的英文全称是Optical Time Domain Reflectometer,中文意思为光时域反射仪工作原理OTDR在精准时钟电路的控制之下,按照设定的参数向光口发射光脉冲信号,之后OTDR不断的按照一定的时间间隔从光口接收从光纤中反射回的光信号,分别按照瑞利背向散射(测试光钎的损耗)和菲涅尔反射(测试光钎的反射)的原理对光纤进行相应的测试。
Rayleigh 背向散射(瑞利散射)原因源于光纤内部微小粒子或不均匀结构反射和吸收,当光照射到杂质上时,一些颗粒将光重定向到不同的方向,同时产生了信号衰减和背向散射。
规律其损耗的大小与波长的4次方成反比,即随着波长的增加,损耗迅速下降。
光纤中某一点的后向回波可以反映出光纤中光功率的分布情况,椐此可以测试出光纤的损耗。
损耗:Rayleigh Backscatter(瑞利背向散射)=5Log(P0×W×S)-10ax(loge)式中:P0:发射的光功率(瓦)W:传输的脉冲宽度(秒)S:光纤的反射系数(瓦/焦耳)a:光纤的衰减系数(奈踣/米)1奈踣=8.686dBx:光纤距离Fresnel 反射(非涅尔反射)原因当光到达折射率突变的位置(比如从玻璃到空气)时,很大一部分光被反射回去,产生Fresnel 反射,它可能比Rayleigh 背向散射强上千倍。
Fresnel 反射可通过OTDR 轨迹的尖峰来识别。
产生位置这样的反射例子有连接器、机械接头、光纤、光纤断裂或打开的连接器。
用途可检测链路沿线的物理事件。
OTDR 的结构OTDR测试过程第一步:清理光纤接口端面(法兰口)第二步:用光功率计测试链路是否有光(有强光会损坏OTDR)第三步:了解待测链路的状态,设置OTDR相应的参数第四步:OTDR测试及结果分析,保存距离测量原理如果折射率“n”设置不正确,所测出的距离也将是错误的!!损耗测量原理OTDR 产生返回光强度(背向散射加上反射)与光纤长度相关的光纤曲线熔接损耗是一种由于信号电平在接头点突然下降而造成的点损耗熔接时如果接点含有空气隙,就会产生具有反射的点损耗。

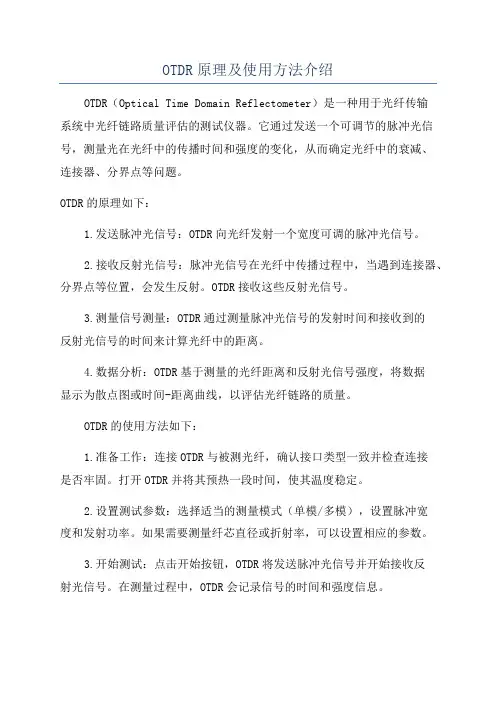

OTDR原理及使用方法介绍OTDR(Optical Time Domain Reflectometer)是一种用于检测光纤传输线路的设备,通过发送一束脉冲光信号来测量和分析光纤传输线路上的损耗和反射。
本文将介绍OTDR的原理和使用方法。
一、OTDR的原理OTDR的工作原理是利用脉冲光信号在光纤传输线路中传播的特性。
具体来说,OTDR将发射一束具有高能量的脉冲光信号进入被测光纤中,一部分光信号会被光纤损耗和衰减,而另一部分光信号会被光纤中的缺陷和连接点反射回来。
OTDR接收到反射光信号后,通过计算反射光信号与发射光信号之间的时间差和反射光信号的强度来检测光纤传输线路上的损耗和反射。
具体步骤如下:1.发送脉冲光信号:OTDR发送一束脉冲光信号进入被测光纤,该光信号被称为发射光脉冲。
2.接收反射光信号:光脉冲在传输线路中传播,一部分光信号会被光纤损耗和衰减,而另一部分光信号会被光纤中的缺陷和连接点反射回来,形成反射光信号。
3.分析反射光信号:OTDR接收到反射光信号后,通过计算反射光信号与发射光信号之间的时间差和反射光信号的强度来分析光纤传输线路上的损耗和反射。
4.显示和记录结果:OTDR将分析结果显示在屏幕上,并可以通过连接电脑或存储设备将结果记录下来,以便后续分析和比较。
二、OTDR的使用方法使用OTDR进行光纤线路测量需要一定的技术和操作知识。
下面介绍一般的使用方法:1.准备工作:首先,需要准备好OTDR设备以及相关的光纤连接线和测试接头。
确保设备和连接线的质量良好,以免影响测试结果。
此外,还需要清除光纤线路两端的污染物,以免影响光信号的传输质量。
2.连接和校准:将OTDR设备与被测光纤线路连接,并确保连接稳定可靠。
校准OTDR 设备的光功率和时间设置,以适应被测光纤线路的特性。
3.发送光脉冲:设置OTDR设备发送光脉冲的参数,如脉冲宽度和重复频率等。
适当的参数设置能够提高测试精度和减小测试时间。

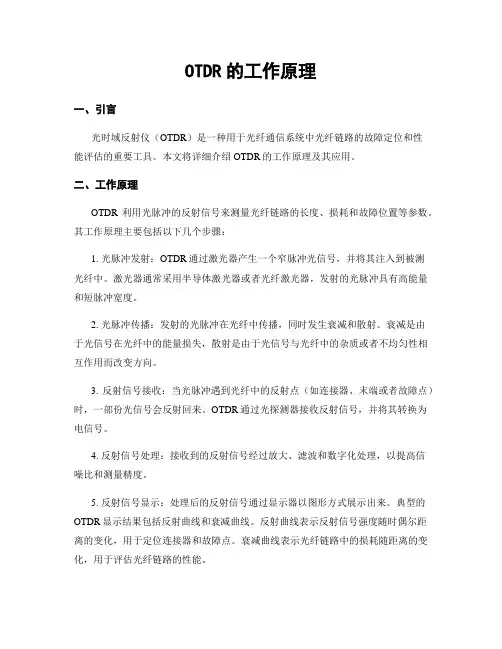

OTDR的工作原理一、引言光时域反射仪(OTDR)是一种用于光纤通信系统中光纤链路的故障定位和性能评估的重要工具。
本文将详细介绍OTDR的工作原理及其应用。
二、工作原理OTDR利用光脉冲的反射信号来测量光纤链路的长度、损耗和故障位置等参数。
其工作原理主要包括以下几个步骤:1. 光脉冲发射:OTDR通过激光器产生一个窄脉冲光信号,并将其注入到被测光纤中。
激光器通常采用半导体激光器或者光纤激光器,发射的光脉冲具有高能量和短脉冲宽度。
2. 光脉冲传播:发射的光脉冲在光纤中传播,同时发生衰减和散射。
衰减是由于光信号在光纤中的能量损失,散射是由于光信号与光纤中的杂质或者不均匀性相互作用而改变方向。
3. 反射信号接收:当光脉冲遇到光纤中的反射点(如连接器、末端或者故障点)时,一部份光信号会反射回来。
OTDR通过光探测器接收反射信号,并将其转换为电信号。
4. 反射信号处理:接收到的反射信号经过放大、滤波和数字化处理,以提高信噪比和测量精度。
5. 反射信号显示:处理后的反射信号通过显示器以图形方式展示出来。
典型的OTDR显示结果包括反射曲线和衰减曲线。
反射曲线表示反射信号强度随时偶尔距离的变化,用于定位连接器和故障点。
衰减曲线表示光纤链路中的损耗随距离的变化,用于评估光纤链路的性能。
三、应用OTDR在光纤通信系统中有广泛的应用,包括以下几个方面:1. 光纤故障定位:OTDR可以准确地定位光纤链路中的断裂、弯曲、连接器故障等问题,匡助维护人员快速找到故障点并进行修复。
2. 光纤长度测量:OTDR可以测量光纤链路的长度,对于规划光纤布线和故障排查都非常重要。
3. 光纤损耗评估:OTDR可以测量光纤链路中的损耗,匡助评估光纤链路的性能和质量。
4. 光纤连接器检测:OTDR可以检测光纤连接器的质量,包括连接器插入损耗、反射损耗等参数。
5. 光纤网络维护:OTDR可以匡助维护人员监测光纤链路的状态,及时发现和解决潜在的问题,保障通信系统的稳定运行。

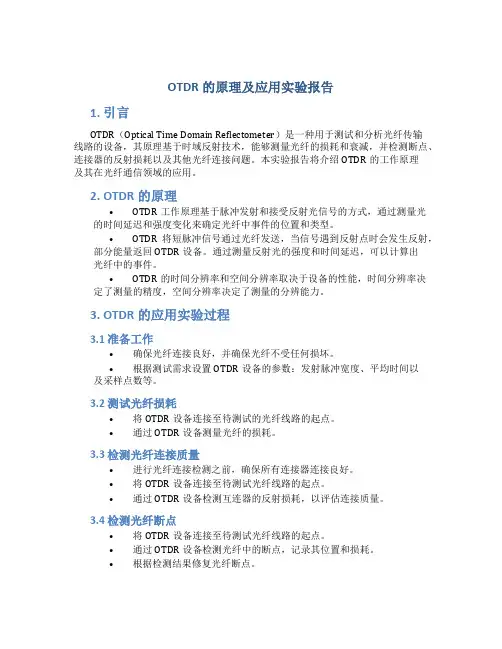

OTDR的原理及应用实验报告1. 引言OTDR(Optical Time Domain Reflectometer)是一种用于测试和分析光纤传输线路的设备,其原理基于时域反射技术,能够测量光纤的损耗和衰减,并检测断点、连接器的反射损耗以及其他光纤连接问题。
本实验报告将介绍OTDR的工作原理及其在光纤通信领域的应用。
2. OTDR的原理•OTDR工作原理基于脉冲发射和接受反射光信号的方式,通过测量光的时间延迟和强度变化来确定光纤中事件的位置和类型。
•OTDR将短脉冲信号通过光纤发送,当信号遇到反射点时会发生反射,部分能量返回OTDR设备。
通过测量反射光的强度和时间延迟,可以计算出光纤中的事件。
•OTDR的时间分辨率和空间分辨率取决于设备的性能,时间分辨率决定了测量的精度,空间分辨率决定了测量的分辨能力。
3. OTDR的应用实验过程3.1 准备工作•确保光纤连接良好,并确保光纤不受任何损坏。
•根据测试需求设置OTDR设备的参数:发射脉冲宽度、平均时间以及采样点数等。
3.2 测试光纤损耗•将OTDR设备连接至待测试的光纤线路的起点。
•通过OTDR设备测量光纤的损耗。
3.3 检测光纤连接质量•进行光纤连接检测之前,确保所有连接器连接良好。
•将OTDR设备连接至待测试光纤线路的起点。
•通过OTDR设备检测互连器的反射损耗,以评估连接质量。
3.4 检测光纤断点•将OTDR设备连接至待测试光纤线路的起点。
•通过OTDR设备检测光纤中的断点,记录其位置和损耗。
•根据检测结果修复光纤断点。
3.5 检测光纤弯曲造成的损耗•将OTDR设备连接至待测试光纤线路的起点。
•通过OTDR设备检测光纤中的弯曲引起的额外损耗,评估光纤弯曲程度。
3.6 分析测量结果•根据OTDR设备提供的测量结果,分析光纤中的事件和损耗情况。
•通过测量数据,评估光纤线路的质量,并进行必要的维护和修复。
4. 结论OTDR设备作为一种重要的测试工具,在光纤通信领域发挥着至关重要的作用。
光时域反射仪OTDR使用方法简谈光时域反射仪(OTDR)是一种用于测试光纤连接质量和故障定位的仪器。
它通过发送脉冲光信号进入光纤,然后测量信号的反射和散射,从而确定光纤连接的质量和找出故障位置。
下面将从OTDR的原理、使用步骤和实际应用等方面加以解析。
一、OTDR的原理OTDR的原理主要基于反射和散射的光信号测量。
当OTDR发送光脉冲信号进入光纤时,这些光信号会在光纤内部传播,同时也会与光纤的各种接头、连接器、故障等发生反射和散射。
OTDR接收这些反射和散射的光信号,并通过计算测得的时间和强度来分析光纤连接质量和故障位置。
二、OTDR的使用步骤1.准备工作:确认OTDR的光源、探头、连接线等设备完好无损,并检查它们是否与OTDR的接口相匹配。
2.连接光纤:将OTDR的光源、探头连接到待测光纤上,确保连接稳固。
3.设置参数:进入OTDR的设置界面,根据需要设置测试参数。
包括脉冲宽度、采样点数、测试波长等。
一般情况下,根据光纤的类型和长度进行设置。
4.开始测试:点击OTDR的开始按钮,OTDR会发送光脉冲进入光纤,并接收光信号的反射和散射信息。
5.数据分析:OTDR会通过计算分析测得的反射和散射光信号,得出光纤的连接质量和故障位置。
可以根据测量结果判断光纤连接是否良好,以及具体的故障类型和位置。
6.测试报告:根据需要,可以将分析结果保存为测试报告,方便后续查阅和分析。
三、OTDR的实际应用1.光纤布线和连接测试:OTDR可以用于测试新布线的光纤连接质量,以确保其满足网络传输的要求。
2.故障定位:当光纤出现故障时,OTDR可以帮助快速定位故障的具体位置。
3.光纤维护和监测:通过定期使用OTDR测试光纤连接,可以及时发现连接质量变差或故障出现的情况,从而进行维护和监测的工作。
4.光纤网络设计与规划:在光纤网络设计和规划过程中,OTDR可以用于测试和验证设计方案的可行性和效果。
总之,光时域反射仪(OTDR)是一种非常重要的光纤测试仪器,广泛应用于光纤布线、故障定位、光纤维护和监测等领域。
OTDROTDR测量图OTDR的英文全称是Optical Time Domain Reflectometer,中文意思为光时域反射仪。
OTDR是利用光线在光纤中传输时的瑞利散射和菲涅尔反射所产生的背向散射而制成的精密的光电一体化仪表,它被广泛应用于光缆线路的维护、施工之中,可进行光纤长度、光纤的传输衰减、接头衰减和故障定位等的测量。
目录OTDR概述更多知识OTDR概述更多知识展开编辑本段OTDR概述工作原理OTDR测试是通过发射光脉冲到光纤内,然后在OTDR端口接收返回的信息来进行。
当光脉冲在光纤内传输时,会由于光纤本身的性质,连接器,接合点,弯曲或其它类似的事件而产生散射,反射。
其中一部分的散射和反射就会返回到OTDR中。
返回的有用信息由OTDR的探测器来测量,它们就作为光纤内不同位置上的时间或曲线片断。
从发射信号到返回信号所用的时间,再确定光在玻璃物质中的速度,就可以计算出距离。
从发射信号到返回信号所用的时间,再确定光在玻璃物质中的速度,就可以计算出距离。
以下的公式就说明了OTDR是如何测量距离的。
d=(c×t)/2(IOR)在这个公式里,c是光在真空中的速度,而t是信号发射后到接收到信号(双程)的总时间(两值相乘除以2后就是单程的距离)。
因为光在玻璃中要比在真空中的速度慢,所以为了精确地测量距离,被测的光纤必须要指明折射率(IOR)。
IOR是由光纤生产商来标明。
工作特征OTDR使用瑞利散射和菲涅尔反射来表征光纤的特性。
瑞利散射是由于光信号沿着光纤产生无规律的散射而形成。
OTDR就测量回到OTDR端口的一部分散射光。
这些背向散射信号就表明了由光纤而导致的衰减(损耗/距离)程度。
形成的轨迹是一条向下的曲线,它说明了背向散射的功率不断减小,这是由于经过一段距离的传输后发射和背向散射的信号都有所损耗。
给定了光纤参数后,瑞利散射的功率就可以标明出来,如果波长已知,它就与信号的脉冲宽度成比例:脉冲宽度越长,背向散射功率就越强。
OTDR的工作原理一、引言光时域反射仪(OTDR)是一种用于光纤测试和故障定位的重要工具。
本文将详细介绍OTDR的工作原理,包括其基本原理、工作流程和应用。
二、OTDR的基本原理OTDR利用光脉冲的反射和散射特性来测量光纤的衰减和故障位置。
当OTDR 发射一个短脉冲光信号进入光纤时,光信号会在光纤中不断传播,并与光纤内部的反射点和散射点发生相互作用。
OTDR接收器会记录下光信号的强度和时间信息,通过分析这些数据,可以得出光纤的衰减情况和故障位置。
三、OTDR的工作流程1. 发射脉冲光信号:OTDR通过光源产生一个短脉冲光信号,并将其注入到待测光纤中。
光脉冲的宽度通常在纳秒级别,频率在千兆赫兹到数百兆赫兹之间。
2. 接收光信号:OTDR的接收器会接收到光纤中反射和散射的光信号,并将其转换为电信号。
接收器具有高灵敏度和高动态范围,以确保能够捕捉到微弱的光信号。
3. 记录光信号的强度和时间信息:接收器会将接收到的光信号的强度和时间信息记录下来。
这些数据将用于后续的分析和处理。
4. 数据处理和分析:OTDR会将记录下来的数据进行处理和分析。
首先,OTDR会对光信号的强度进行补偿,以消除光纤衰减对测量结果的影响。
然后,OTDR会根据光信号的时间信息计算出光纤的长度和故障位置。
5. 结果显示:最后,OTDR会将测量结果以图形或者数值的形式显示出来。
图形显示通常以纵轴表示光信号的强度,横轴表示光信号的时偶尔距离。
通过观察图形,我们可以直观地了解光纤的衰减情况和故障位置。
四、OTDR的应用1. 光纤衰减测量:OTDR可以测量光纤的衰减情况,匡助判断光纤的质量和性能。
通过测量不同位置的衰减值,可以发现光纤中可能存在的损耗点,并进行相应的修复。
2. 光纤故障定位:OTDR可以定位光纤中的故障点,如断纤、弯曲、连接不良等。
通过分析光信号的反射和散射特性,可以精确确定故障位置,提高维修效率。
3. 光纤网络测试:OTDR可以用于测试光纤网络的性能和稳定性。
OTDR的工作原理一、引言光时域反射仪(OTDR)是一种广泛应用于光纤通信领域的测试仪器,用于检测光纤中的损耗、衰减和故障位置。
本文将详细介绍OTDR的工作原理,包括其基本原理、测量过程和数据分析方法。
二、OTDR的基本原理OTDR利用光脉冲的反射和散射特性来测量光纤中的损耗和衰减。
当OTDR向光纤发送一个脉冲信号时,一部分光信号会被纤芯中的散射点和接头等反射回来,另一部分光信号则会被纤芯中的衰减吸收掉。
OTDR通过测量反射光和传输光的时间差,并分析其强度变化,可以确定光纤中的损耗和衰减情况。
三、OTDR的测量过程1. 准备工作:连接OTDR和被测光纤,并设置好相关参数,如脉冲宽度、采样点数等。
2. 发送脉冲信号:OTDR向光纤发送一个短脉冲信号,通常采用窄脉冲宽度,以便提高测量的分辨率和灵敏度。
3. 接收反射信号:OTDR接收光纤中反射回来的信号,包括散射光和接头反射光。
4. 记录数据:OTDR将接收到的信号强度和时间信息记录下来,形成一个光纤长度和信号强度的关系曲线。
5. 数据分析:通过分析记录的数据,可以确定光纤中的损耗、衰减和故障位置。
四、OTDR的数据分析方法1. 反射衰减法:通过测量反射光的强度变化,可以确定光纤中的接头位置和接头反射损耗。
根据反射光的强度变化和时间信息,可以计算出接头的反射损耗值。
2. 散射衰减法:通过测量散射光的强度变化,可以确定光纤中的衰减情况。
根据散射光的强度变化和时间信息,可以计算出光纤的衰减系数。
3. 故障定位法:通过分析反射光和散射光的时间信息,可以确定光纤中的故障位置。
根据光信号的传输时间和光速的关系,可以计算出故障点距离光源的距离。
五、OTDR的应用领域1. 光纤通信网络:OTDR广泛应用于光纤通信网络的建设和维护中,用于检测光纤的质量和故障位置,提高网络的可靠性和稳定性。
2. 光纤传感技术:OTDR可以用于光纤传感系统中,通过分析光纤中的散射和反射信号,实现对温度、应变等物理量的测量。
OTDR的工作原理一、引言光时域反射仪(Optical Time Domain Reflectometer,简称OTDR)是一种用于光纤通信网络中光缆质量测试和故障定位的重要仪器。
本文将详细介绍OTDR的工作原理,包括原理概述、工作流程、关键参数和应用场景等。
二、原理概述OTDR利用光脉冲的反射或散射信号来测量光纤中的损耗和故障位置。
其工作原理基于时间域反射技术,通过发送光脉冲信号并测量返回的反射光信号的强度和时间延迟,从而分析光纤中的衰减、故障和连接点等信息。
三、工作流程1. 发送脉冲信号:OTDR通过光源产生脉冲信号,并将其注入待测试的光纤中。
脉冲信号的宽度和功率是根据测试需求和光纤特性进行调节的。
2. 接收反射信号:光脉冲在光纤中传输过程中会发生反射和散射,其中一部分信号会返回到OTDR上。
OTDR通过光探测器接收这些反射信号,并将其转化为电信号。
3. 信号处理:OTDR对接收到的电信号进行放大、滤波和数字化处理,以提高信号的可靠性和准确性。
4. 反射光强度测量:OTDR测量并记录接收到的反射光信号的强度。
通过比较不同位置的反射光强度,可以判断光纤中的损耗情况。
5. 时间延迟测量:OTDR测量并记录反射光信号的时间延迟。
根据光信号在光纤中传播的速度,可以计算出光纤中的距离。
6. 数据分析与显示:OTDR将测量到的反射光强度和时间延迟数据进行分析,并以图表或曲线的形式显示出来。
通过分析这些数据,可以确定光纤中的损耗、故障位置和连接点等信息。
四、关键参数1. 功率动态范围(Dynamic Range):表示OTDR能够测量的最小和最大信号强度之间的范围。
较大的动态范围意味着OTDR可以测量更长距离的光纤。
2. 分辨率(Resolution):表示OTDR能够分辨的最小距离间隔。
较高的分辨率意味着OTDR可以检测到更小的故障位置。
3. 脉冲宽度(Pulse Width):表示发送的光脉冲的时间长度。
技术天地项目一部黄腾贤OTDR仪表的测试原理和使用OTDR,是Optical Time Domain Reflectometer的缩写,中文全义是光时域反射仪。
外形有点像10G光谱分析仪,主要用于光网络系统中对光缆、光纤进行故障检测,在光纤拉丝成缆、光缆工程建设、光缆系统维护中发挥很重要的作用,通过OTDR的测试,可以方便快捷地对光纤进行故障定位、性能测试,以及光传输的可靠距离。
一、工作原理:OTDR本身有一个光发送端口,通过这个端口发射具有一定宽度的光脉冲并注入被测光纤,然后通过检测光纤中发生的瑞利散射(Rayleigh scattering)及菲涅尔反射(Fresnel reflection)返回的光信号,进行放大和处理,从仪表的显示器上输出光缆线路上的各种信息。
例如被测光纤的长度、损耗等特性。
同时,OTDR本身具备很强的数据分析功能,根据它输出的波形图和数据,可对光纤链路中的事件点及故障点进行精确定位。
OTDR仪表有四个关键的性能指标:距离特性、衰减特性、盲区、动态范围。
实际应用中根据不同的使用途径可以选择相应性能指标的OTDR仪表。
“距离特性”反映OTDR表的距离测试能力及准确度,“衰减特性”反映OTDR功率电平量值测试能力及准确度,“盲区”反映OTDR的分辨率,“动态范围”反映OTDR测试光纤链路上各种事件的最大能力。
二、应用举例:中国铁通第二京沪穗波分工程,网络节点涉及到10个地市和区域,光传输路由比较复杂。
在工程调测中,发现站点B的设备收到上一个站点A的光信号功率微弱,不能满足性能要求。
在施工现场首先通过环回测试,排除本站的设备和跳接尾纤故障的可能,然后在站点A把连接站点B的尾纤向线路侧环回,在站点B测试线路光信号,结果站点B不能正常收到自己发出去的光信号,这样可以判断在光传输线路上是有故障的。
于是在站点A使用OTDR 仪表对去往站点B的尾纤进行测试,通过仪表输出的图表,得到两个站点之间的传输距离,而且收、发两条光缆纤芯,有一条纤芯的光衰耗值远远大于正常值。
安捷伦光时域反射仪使用方法及原理介绍安捷伦光时域反射仪(Agilent Optical Time Domain Reflectometer,简称OTDR)是一种用于测试光纤传输性能的仪器。
它通过发射和接收光脉冲信号来探测光纤中的反射和衰减情况,从而确定光纤的损耗、长度和连接状态等关键参数。
OTDR广泛应用于电信、通信、有线电视等行业,是网络维护和故障排除的重要工具。
一、使用方法:1.准备工作确保OTDR电源和光纤连接正常,并检查测试光纤的光纤长度(待测试段光纤),确认OTDR测试带宽覆盖该长度。
2.设置测试参数根据实际情况,设置测试端口的波长、测试间隔和采样点数等参数。
常用的波长有1310nm和1550nm。
设置间隔和采样点数根据待测光纤长度,一般设置成光纤长度的1/10到1/20。
3.准备测试连接OTDR测试端口和待测光纤端口,确保连接牢固。
保护好OTDR测试端口和待测光纤端口处的光纤连接头。
4.启动测试按下OTDR的“测试”按钮,OTDR发送光脉冲信号到待测光纤。
光脉冲信号在光纤中传播过程中会发生衰减和反射,OTDR接收到这些信号并进行处理。
5.数据分析OTDR会将收到的信号进行处理,并将结果以波形图和数据表的形式显示出来。
可以根据波形图和数据表来判断光纤的长度、损耗和连接状态等参数。
二、原理介绍:光时域反射仪的工作原理基于“时间域反射技术(Time Domain Reflectometry)”。
它使用脉冲光源来产生短脉冲光信号,并通过光纤传输到待测点。
光脉冲在传输过程中会受到衰减和反射。
光脉冲信号通过光纤传输时,会受到光纤的损耗和反射影响。
光纤的损耗是指光脉冲信号在传输过程中由于光纤本身的吸收、散射等原因而引起的光功率降低。
光纤的反射指的是光脉冲信号在光纤连接点或光纤末端遇到不连续介质时的反射。
OTDR通过发射短脉冲光信号,并监测接收到的光脉冲信号的强度和时间。
当光脉冲信号受到反射时,OTDR会通过计算反射脉冲信号的时间和强度来确定反射点的位置和反射程度。
史上最强OTDR使用详解OTDR(Optical Time Domain Reflectometer,光时域反射仪)是一种用于测量光纤传输线路中损耗和中断的仪器。
它是一种非常强大的工具,可以帮助工程师快速定位和修复光纤网络中的问题。
本文将对OTDR的使用进行详解。
1.OTDR的工作原理OTDR通过向光纤发送一束脉冲光信号,并记录光信号的强度和时间。
当光信号遇到光纤中的损耗或中断时,一部分光信号会反射回来。
OTDR会测量反射信号的强度和时间,根据这些数据,可以确定光纤的长度、损耗和中断位置。
2.OTDR的基本参数OTDR的基本参数包括动态范围、分辨率和测量距离。
动态范围是指OTDR能够测量的最小和最大反射信号强度之间的范围。
分辨率是指OTDR能够分辨的最小反射事件之间的间隔。
测量距离则是指OTDR能够测量的最大距离。
3.OTDR的使用步骤(1)准备工作:确保光纤线路已正确连接,并保证OTDR和光纤线路之间没有损坏或中断。
确保OTDR的电源和信号源均已连接。
(2)设置参数:根据需要设置OTDR的参数,包括动态范围、分辨率和测量距离等。
可以根据具体测试需求选择不同的参数设置。
(3)测试测量:将OTDR连接到待测试的光纤线路上,确保连接稳定。
启动OTDR进行测量,OTDR会发送带有不同功率和脉冲宽度的光信号,根据反射信号的强度和时间,OTDR可以确定光纤的长度、损耗和中断位置。
(4)结果分析:根据OTDR测量结果,可以分析光纤线路中的问题,并进行相应的处理。
比如,如果发现光纤中有损耗较大的段落,可以进行光纤清洁或更换光纤。
4.OTDR的应用场景OTDR广泛应用于光纤通信领域,特别适用于光纤网络维护和故障排除。
常见的应用场景包括:-光纤线路的建设和安装调试:在安装光纤线路之前,使用OTDR测试线路的质量和性能,确保其符合要求。
-光纤故障排查:当光纤通信线路出现故障时,使用OTDR可以快速定位故障位置,提高故障修复的效率。
OTDR原理及使用详解
为什么要使用OTDROTDR工作原理
OTDR定义
定义OTDR的英文全称是Optical Time Domain Reflectometer,中文意思为光时域反射仪

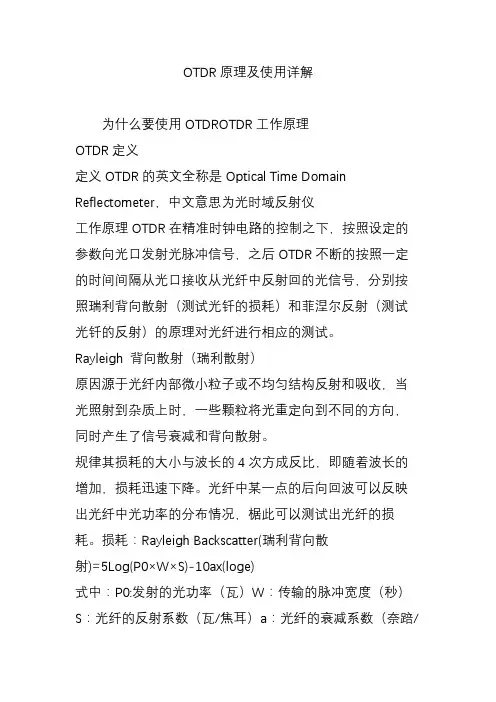

工作原理OTDR在精准时钟电路的控制之下,按照设定的参数向光口发射光脉冲信号,之后OTDR不断的按照一定的时间间隔从光口接收从光纤中反射回的光信号,分别按照瑞利背向散射(测试光钎的损耗)和菲涅尔反射(测试光钎的反射)的原理对光纤进行相应的测试。
Rayleigh 背向散射(瑞利散射)
原因源于光纤内部微小粒子或不均匀结构反射和吸收,当光照射到杂质上时,一些颗粒将光重定向到不同的方向,同时产生了信号衰减和背向散射。
规律其损耗的大小与波长的4次方成反比,即随着波长的增加,损耗迅速下降。
光纤中某一点的后向回波可以反映出光纤中光功率的分布情况,椐此可以测试出光纤的损耗。
损耗:Rayleigh Backscatter(瑞利背向散
射)=5Log(P0×W×S)-10ax(loge)
式中:P0:发射的光功率(瓦)W:传输的脉冲宽度(秒)S:光纤的反射系数(瓦/焦耳)a:光纤的衰减系数(奈踣/米)
1奈踣=8.686dBx:光纤距离
Fresnel 反射(非涅尔反射)
原因当光到达折射率突变的位置(比如从玻璃到空气)时,很大一部分光被反射回去,产生Fresnel 反射,它可能比Rayleigh 背向散射强上千倍。
Fresnel 反射可通过OTDR 轨迹的尖峰来识别。
产生位置这样的反射例子有连接器、机械接头、光纤、光纤断裂或打开的连接器。
用途可检测链路沿线的物理事件。
OTDR 的结构OTDR测试过程
第一步:清理光纤接口端面(法兰口)第二步:用光功率计测试链路是否有光(有强光会损坏OTDR)第三步:了解待测链路的状态,设置OTDR相应的参数第四步:OTDR测试及结果分析,保存
距离测量原理如果折射率“n”设置不正确,所测出的距离也将是错误的!!损耗测量原理OTDR 产生返回光强度(背向散射加上反射)与光纤长度相关的光纤曲线熔接损耗是一种由于信号电平在接头点突然下降而造成的点损耗熔接时如
果接点含有空气隙,就会产生具有反射的点损耗。
OTDR曲线分析
典型的后向散射信号曲线a、输入端的Fresnel反射区(即盲区)b、恒定斜率区c、局部缺陷、接续或耦合引起的不连
续性d、光纤缺陷、二次反射余波等引起的反射e、输出端的Fresnel反射
外部因素引起的可能曲线变化
这里的外部因素指施加于光缆并传递至光纤的张力及侧向
受力,还有温度的变化。
这些都会造成曲线弓形弯曲。
外部因素引起的弓形弯曲在外力作用下使曲线斜率改变。
如图所示,外力作用前曲线斜率恒定,在外力作用下可出现如下情况之一:实际在测试中最常见的异常曲线、原理和对策现象:光纤未端无菲涅尔反射峰,曲线斜率、衰减正常,无法确认光纤长度原因:光纤未端面上比较脏或光纤端面质量差;对策:清洗光纤未端面或重新做端面;现象:在整根光纤衰减合格,曲线大部分斜率均匀,但在菲涅尔反射峰前沿有一小凹陷原因:未端几米或几十米光纤受侧压对策:复绕观察有无变化现象:1310nm光纤曲线平滑,光纤衰减斜率基本不变,衰减指标略微偏高,但1550nm光纤衰减斜率增加,衰减指标偏高;原因:束管内余长过短,光纤受拉伸;对策:确认束管内的余长,增加束管内的余长现象:1310nm光纤曲线平滑,光纤衰减斜率基本正常,衰减指标正常,但550nm 光纤衰减斜率严重不良,衰减指标严重偏高;原因:束管内余长过长,光纤弯曲半径过小;对策:确认束管内的余长,减少束管内的余长正常曲线A 为盲区,B 为测试末端反射峰。
测试曲线为倾斜的,随着距离的增长,总损耗会越来越
大。
用总损耗(dB )除以总距离(km )就是该段纤芯
的平均损耗(dB/Km )。
异常情况原因:(1)仪表的尾纤没有插好,光脉冲根本打不出去;(2)断点位置比较进,OTDR 不足以测试出距离来;
方法:(1)要检查尾纤连接情况(2)把OTDR 的设置改一下,把距离、脉冲调到最小,如果还是这种情况的话,
可以判断1 尾纤有问题;如果是尾纤问题,更换尾纤。
非
反射事件(台阶)这种情况比较多见,曲线中间出现一个明显的台阶,多数为该纤芯打折,弯曲过小,受到外界损伤等因素造成。
曲线远端没有反射峰这种情况一定要引起注意!曲线在末端没有任何反射峰就掉下去了,如果知道纤芯原来的距离,在没有到达纤芯原来的距离,曲线就掉下去了,这说明光纤在曲线掉下去的地方断了,或者是光纤远端端面质量不好。
测试距离过长这种情况是出现在测试长距离的纤芯时,OTDR 所不能达到的距离所产生的情况,或者是距离、脉冲设置过小所产生的情况。
如果出现这种情况,OTDR 的距离、脉冲又比较小的话,就要把距离、脉冲调大,以达到全段测试的目的,稍微加长测试时间也是一种办法。
正增益现象处理正增益是由于在熔接点之后的光纤比熔接点之前的
光纤产生更多的后向散光而形成的。
事实上,光纤在这一熔接点上是熔接损耗的。
常出现在不同模场直径或不同后向散射系数的光纤的熔接过程中,因此,需要在两个方向测量并
对结果取平均值作为该熔接损耗。
各项参数设置测试范围
范围是指距离或显示范围。
对这一参数的设置意味着告诉OTDR应该在屏幕上显示多长距离。
为了显示整个光纤曲线,设置时这一范围必须大于被测光纤长度。
必须注意,测试范围相对于被测光纤长度不要差异太大,否则将会影响到有效分辨率。
同时,过大的测试范围还将导致过大而无效的测试数据文件,造成存贮空间的浪费。
脉冲宽度
脉冲宽度表示脉冲的时间长度,同时也可换算为脉冲在光
纤上所占的空间长度。
脉冲宽度与盲区和动态范围直接相关。
在下图中,用8个不同的脉冲宽度测量同一根光纤。
最短的脉宽获得了最小的盲区,但同时也导致了最大的噪声。
最长的脉宽获得了最光滑的测试曲线,与此同时,盲区长达接近1公里。
盲区
在被测光纤始端,脉冲宽度的影响是显而易见的。
下图中,位于540米处的第一个接头点在长脉宽下观察不到。
拖尾
不同的脉宽在接头处会产生不同长度的拖尾。
对于不同的脉宽,拖尾长度亦有不同,下图例中960ns脉宽时的拖尾淹没了第二个接头。
机械接头在同样脉宽下的拖尾将大于熔接接头。
这里所谈及的拖尾即是我们通常所说的事件盲区。
动态范围
脉宽决定了可测试的光纤长度较长的脉宽可得到较大的动
态范围.波长
对同一根光纤,不同波长下进行的测试会得到不同的损耗
结果。
测试波长越长,对光纤弯曲越敏感。
1550nm下测试的接头损耗大于在1310nm处的测试值.下图中,第一个熔接点存在弯曲问题,而另外的熔接点在两测试波长下状态近似,这表明光纤未受力。
分辨率
分辨率(数据采样间隔)确定了事件点的定位精度
OTDR在测试时沿光纤长度方向以固定的间隔进行数据采样,采样间隔越短,采集的数据也越多,同时意味着定位精度越高,但与此同时测试花费的时间也会越长,测试结果文件也越大。
光纤端点的读出值可能由于+/-一个采样点而不同。
在此情况下,由于分辨率设置而导致的读出误差可能达到8米。
平均
平均(有时也称为扫描) 可降低测试结果曲线的噪声水平,
提高判读精度。
测试时,可以设定扫描次数为快, 中, 慢等
三挡或一个特定的时间长度。
长的平均时间使你能够获得较好的结果曲线。
如果你使用较短的测试脉宽或测试较长的光缆区段,就应该选择较长的平均时间。
关键点
改善信噪比为增强信号须使用长脉宽(增加注入光纤的能量)为减少噪声加长平均时间如果你需要观察两个很接近的
事件点使用短脉宽如果你使用短脉宽,可使用长平均减
少曲线噪声如果使用FAS 分析功能,请注意选择分辨率/
脉宽组合
本文源自网络如有版权问题联系微信号lte678删除网优雇佣军微信订阅号:hr_opt通信路上,一起走!。
