OTDR基本使用培训

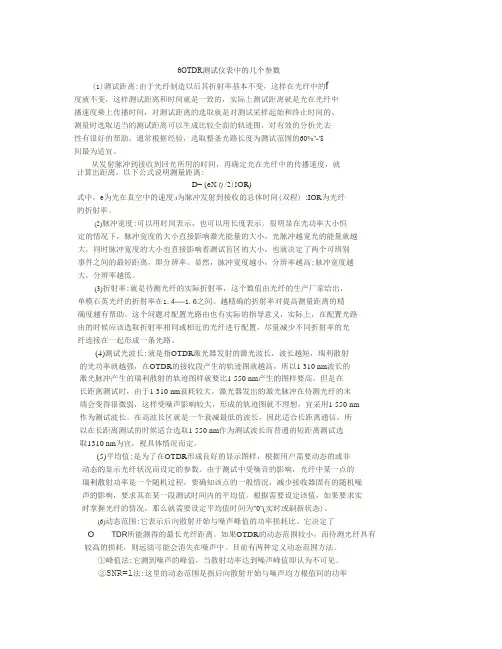

θOTDR测试仪表中的几个参数(1)测试距离:由于光纤制造以后其折射率基本不变，这样在光纤中的f度就不变，这样测试距离和时间就是一致的，实际上测试距离就是光在光纤中播速度乘上传播时间，对测试距离的选取就是对测试采样起始和终止时间的、测量时选取适当的测试距离可以生成比较全面的轨迹图，对有效的分析光去性有很好的帮助，通常根据经验，选取整条光路长度为测试范围的60%"-'8间最为适宜。

从发射脉冲到接收到回光所用的时间，再确定光在光纤中的传播速度，就计算出距离。

以下公式说明测量距离:D= (e X t) /2(I O R)式中，e为光在真空中的速度;t为脉冲发射到接收的总体时间(双程) ;IOR为光纤的折射率。

(2)脉冲宽度:可以用时间表示，也可以用长度表示。

很明显在光功率大小恒定的情况下，脉冲宽度的大小直接影响激光能量的大小，光脉冲越宽光的能量就越大。

同时脉冲宽度的大小也直接影响着测试盲区的大小，也就决定了两个可辨别事件之间的最短距离，即分辨率。

显然，脉冲宽度越小，分辨率越高;脉冲宽度越大，分辨率越低。

(3)折射率:就是待测光纤的实际折射率，这个数值由光纤的生产厂家给出，单模石英光纤的折射率在1.4----1.6之间。

越精确的折射率对提高测量距离的精确度越有帮助。

这个问题对配置光路由也有实际的指导意义，实际上，在配置光路由的时候应该选取折射率相同或相近的光纤进行配置，尽量减少不同折射率的光纤连接在一起形成一条光路。

(4)测试光波长:就是指OTDR激光器发射的激光波长，波长越短，瑞利散射的光功率就越强，在OTDR的接收段产生的轨迹图就越高，所以1 310 nm波长的激光脉冲产生的瑞利散射的轨迹图样就要比1 550 nm产生的图样要高。

但是在长距离测试时，由于1 310 nm衰耗较大，激光器发出的激光脉冲在待测光纤的末端会变得很微弱，这样受噪声影响较大，形成的轨迹图就不理想，宜采用1 550 nm作为测试波长。

光缆线路OTDR测试应用培训一、光缆线路OTDR测试的应用1. 光纤长度测量光缆线路OTDR测试可以精确地测量光纤的长度，这对于规划、布线和调试工作非常重要。

通过OTDR测试结果，工程师们可以清楚地了解到光纤的长度情况，进行合理的布线设计和施工安排。

2. 光纤损耗测试光缆线路OTDR测试可以准确地测量光缆线路中各个点的损耗情况，帮助工程师们在施工和维护过程中找出问题点并及时进行修复，保证光纤传输质量。

3. 光纤反射测试OTDR测试可以检测光缆线路中的反射情况，帮助工程师们了解光纤连接器、光纤插件等设备的性能表现，有助于提高光纤传输质量。

4. 光缆线路故障检测光缆线路OTDR测试可以帮助工程师们及时发现光缆线路中的故障点，比如光纤的切断、弯曲、损坏等情况，有助于提高光纤网络的稳定性和可靠性。

二、光缆线路OTDR测试的技术要点1. 测量原理OTDR测试利用脉冲激光器发送光脉冲，通过光纤传输，在光纤的传输过程中产生反射和衰减，接收探测器捕捉反射光信号和衰减光信号，并对信号进行处理，从而得到光纤的长度、损耗、反射情况。

2. 测量步骤（1）设定测试参数：包括脉冲宽度、平均次数、平均时间等。

（2）连接测试仪器：确保OTDR测试仪器与被测光缆线路连接良好。

（3）进行测试：正常情况下，从测试仪器发送激光脉冲，通过光纤传输，在传输过程中产生反射和衰减，测试仪器接收并处理信号。

（4）分析结果：根据测试仪器显示的结果，判断光纤的长度、损耗、反射情况，并作出相应的处理方案。

3. 测量注意事项（1）测试环境：确保测试环境干净、光线良好，避免灰尘、杂物等对测试结果产生影响。

（2）连接检查：测试前要对连接器等设备进行检查，确保连接良好，避免引入额外的损耗和反射。

（3）测试仪器校准：定期对测试仪器进行校准，确保测试结果准确可靠。

通过本次培训，相信大家已经对光缆线路OTDR测试的应用和技术要点有了更深入的了解。

光缆线路OTDR测试在光通信工程中有着非常重要的作用，掌握好OTDR测试技术，将有助于提高工程师们的工作效率和工作质量。

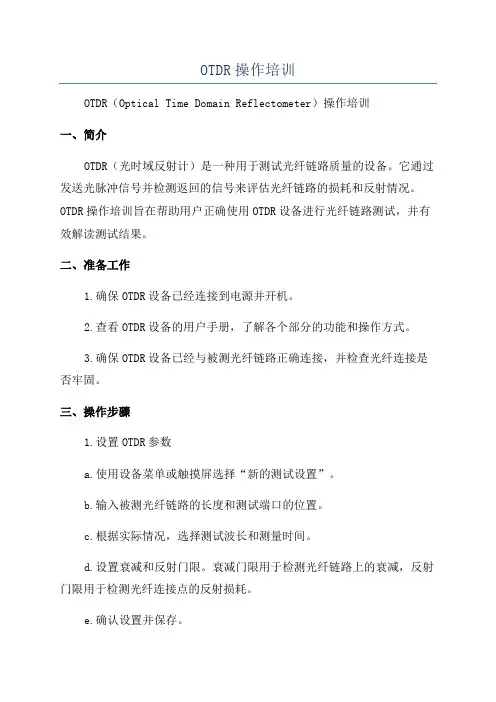

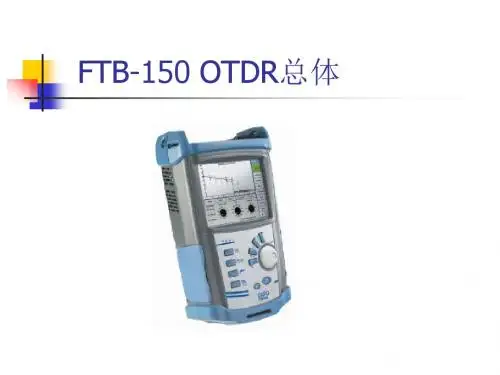

OTDR操作培训OTDR（Optical Time Domain Reflectometer）操作培训一、简介OTDR（光时域反射计）是一种用于测试光纤链路质量的设备。

它通过发送光脉冲信号并检测返回的信号来评估光纤链路的损耗和反射情况。

OTDR操作培训旨在帮助用户正确使用OTDR设备进行光纤链路测试，并有效解读测试结果。

二、准备工作1.确保OTDR设备已经连接到电源并开机。

2.查看OTDR设备的用户手册，了解各个部分的功能和操作方式。

3.确保OTDR设备已经与被测光纤链路正确连接，并检查光纤连接是否牢固。

三、操作步骤1.设置OTDR参数a.使用设备菜单或触摸屏选择“新的测试设置”。

b.输入被测光纤链路的长度和测试端口的位置。

c.根据实际情况，选择测试波长和测量时间。

d.设置衰减和反射门限。

衰减门限用于检测光纤链路上的衰减，反射门限用于检测光纤连接点的反射损耗。

e.确认设置并保存。

2.进行OTDR测试a.使用设备菜单或触摸屏选择“开始测试”。

b.等待测试结果显示在屏幕上。

测试时间可能因被测光纤链路的长度而有所不同。

c.检查测试结果，确保光纤链路的损耗和反射程度在合理范围内。

d.如有需要，可以调整参数并重新进行测试。

3.解读测试结果a.观察OTDR屏幕上的光纤链路图。

可以看到光纤的长度、光纤连接点、衰减和反射情况。

b.查看损耗值（dB）和反射值（dB）的数据，用于评估光纤链路的质量。

c.通过观察事件列表，可以获取光纤中的损耗、反射和事件信息，以帮助用户定位问题。

四、注意事项1.在进行OTDR测试前，请确保没有光纤传输设备进行光纤链路中的通信。

否则，OTDR测试结果可能会被干扰。

2.在场景灯光较亮的情况下，注意调整OTDR亮度，以确保屏幕上的显示清晰可见。

3.在测试时，避免将光纤连接器暴露在光源下，以免损坏设备和眼睛。

4.当操作结束后，请及时关机并断开与被测光纤链路的连接。

五、总结OTDR操作培训有助于用户正确使用OTDR设备进行光纤链路测试，并准确解读测试结果。

OTDR的使用方法一、接头损耗的测量：用ＯＴＤＲ测试光纤接头损耗，只有将两个方向测得的接头损耗取平均值，才是真正的损耗，一个方向测得的数值是不准确的。

因此，一个方向的测试结果只能作为评定的参考。

单方向测试的参考值如下：１）确定接头的施工标准：如果设计定指标为接头损耗平均值小于等于0.08db，施工中应控制在0.07db以内；２）接续时出现负值时，一般都应为是成功的接头，可以不再重接；３）对损耗在0.01-0.07之间的接头，可以不再重接；４）对接头损耗大于等于0.07者应考虑重新接续；５）对接头损耗较大者，应接续三次取取最小值。

从做反方向的接头测试，最后接头损耗还应取两方向测得的结果的代数平均值；６）熔接损耗结果应做好记录。

当光缆接到一半时，再做反方向的接头测试，最后接头损耗还应取两个方向测得的结果的代数平均值。

二、光纤接头损耗的测量：１）按下开关键“ＯＮ／ＯＦＦ”键，打开ＯＴＤＲ；２）按下“ＳＥＴ－ＵＰ”键进行参数设臵，光波长可以为１３１０nm/1550nm；模式可以选择手动／自动两种，一般情况下为了使测量精确，应选手动测试，这样测试精度比自动测试要精确；脉冲宽度应根据实际需要而定，距离越长，脉冲宽度越宽；测试宽度应根据实际需要而定，距离越找，脉冲宽度越宽；测试范围一般应该选择在被测试光纤实际长度的1.5-2倍左右；探测扫描时间应根据实际情况，被测光缆越长，探测时间越长，折射率一般设臵为：１.467。

３）按下“start/stop”键对被测试光纤进行扫描，待图像稳定后；接续时按住“start/stop”键２Ｓ以上，可以对被测试光纤进行实时监测，再次按下“ start/stop”键停止。

４）待探测时间内扫描完屏幕稳定后，按下专业模式右边对应的按键，再按下手动右边对应的按键。

此时，可以根据需要按下“图像放缩”键对屏幕上的图像进行放缩调整，直到方便找到接头点为止。

然后按下“光标”右边对应的按键，用“五点法”对被测光纤进行测试，具体方法为：把光标Ａ移至被测接头前一段光缆的最前端，把光标Ｂ放在被测接头前一段光缆的最末端，然后按下斜率右边对应的按键。

项目二通信线路常用工具和仪表
任务1 OTDR
知识技能点2 OTDR的基本操作
一、教学目标：
掌握OTDR的外部接口和功能；
熟悉OTDR的主要测试参数，并掌握设置方法；
熟悉OTDR的两种测试模式和测试方法，掌握使用跳纤连接OTDR和被测光缆线路的方法。

二、教学重点、难点：
OTDR参数功能和设置；OTDR的测试连接和测试。

三、教学过程设计：
1.OTDR的外部接口和功能
通过OTDR的实物操作演示，让学生熟悉OTDR常见的测试口、光源口、光功率口、USB口、网口、电源口能结构的外形和功能。

老师讲一遍，然后让学生拿着OTDR实物复述一遍。

2.OTDR的主要参数及设置
首先，教师通过操作OTDR的参数设置，让学生熟悉波长、折射率、脉宽、范围、时长等最常用的参数的含义、使用场合和设置方式。

然后，由教师出题，让学生根据题目要求，在OTDR上设置合适的参数。

3.OTDR的连接与测试
（1）熟悉平均法、实时法两种测试方式和差异。

（2）会使用跳纤连接OTDR和被测光缆线路。

给定学生测试跳纤和假纤，让学生用平均法测试假纤的后向散射波形。

四、本节小结：
熟悉OTDR的功能、参数设置，会连接和测试假纤的后向散射波形。
