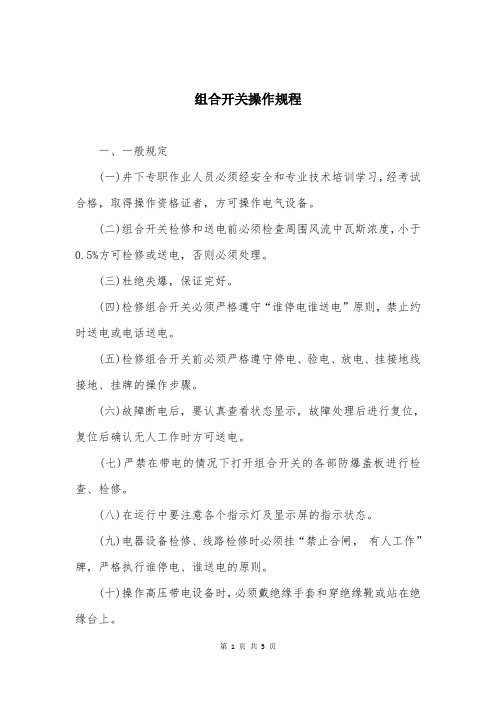

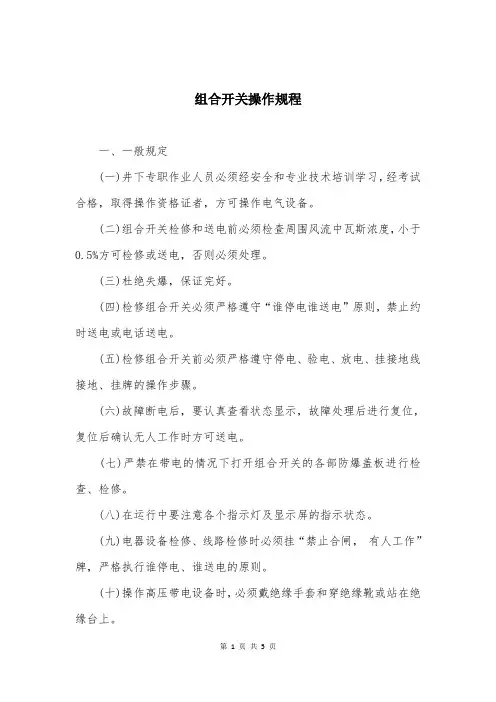

组合开关操作规程一、一般规定(一)井下专职作业人员必须经安全和专业技术培训学习，经考试合格，取得操作资格证者，方可操作电气设备。
(二)组合开关检修和送电前必须检查周围风流中瓦斯浓度，小于0.5%方可检修或送电，否则必须处理。
(三)杜绝失爆，保证完好。
(四)检修组合开关必须严格遵守“谁停电谁送电”原则，禁止约时送电或电话送电。
(五)检修组合开关前必须严格遵守停电、验电、放电、挂接地线接地、挂牌的操作步骤。
(六)故障断电后，要认真查看状态显示，故障处理后进行复位，复位后确认无人工作时方可送电。
(七)严禁在带电的情况下打开组合开关的各部防爆盖板进行检查、检修。
(八)在运行中要注意各个指示灯及显示屏的指示状态。
(九)电器设备检修、线路检修时必须挂“禁止合闸，有人工作”牌，严格执行谁停电、谁送电的原则。
(十)操作高压带电设备时，必须戴绝缘手套和穿绝缘靴或站在绝缘台上。
(十一)组合开关所有保护装置均应符合要求，灵敏可靠、不准甩掉，当任一种保护失灵时，都应立即停电处理，处理好方可送电。
(十二)组合开关电缆在更换后必须检查电机的转向。
(十三)负荷开关在第一次使用之前，应检查电缆是否按要求接好，起动器的技术数据，是否与电机相符，起动开关各按钮、旋钮手把是否灵活可靠，接触良好。
二、操作前检查(一)检查观察口玻璃有无破损，表面是否清洁，显示屏观察窗与指示灯是否完好无损。
(二)检查各防爆结合面的紧固螺栓，做到齐全、紧固、可靠、弹垫齐全。
(三)检查开关各操作手把是否在指定位置，各个按钮是灵活。
(四)检查整定值及各项设置是否符合要求。
(五)检查是否有故障显示。
(六)检查各指示灯是否正常。
三、操作程序(一)试验将主、辅隔离开关打在“试验”位置，然后用键盘选择驱动器，用试验触发按钮分别对各驱动装置进行故障重现、过载、接地漏电、保护复位、接触器检查。
注意：1、前五项可以在任何时间进行试验(带载试验)。
2、后一项只有当隔离开关在试验位置时才能进行试验。
一、概述1. 产品特点：本系列组合开关作为综采及双高工作面各种设备的启动开关，当设备出现过载，短路，断相，过欠压等故障时能自动切断电源并显示及记忆故障信号，组合开关在合闸前还具有漏电闭锁及自检功能，可视化界面能实时显示电网电压以及各支路状态。
2. 主要用途及适用范围：本系列组合开关适用于煤矿井下和其它周围介质中含有甲烷与煤尘混合物的爆炸性气体环境中。
3. 使用的环境条件：使用在交流50Hz，电压至3300V,总电流至1800A(该批开关配置为1400A)及以下线路中。
4. 工作条件：4.1 海拔高度不超过2000米；4.2 环境温度为-5℃～+40℃；4.3 空气相对湿度不大于95%（25℃）；4.4 无强烈颠簸振动，与垂直面倾角不超过15°；4.5 含有爆炸性危险的甲烷，煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气；4.6 有防雨雪（滴水）设备。
5. 型号及意义：6. 防爆型式及标志：防爆型式：矿用隔爆兼本质安全型“d”防爆标志：Exd[ia]I二、技术特性1. 额定频率：50Hz2. 额定电压：3300V3. 额定电流：2 x 700A=1400A（安装两个隔离换向开关，每一容量为700A）4. 主回路引入、引出装置：三路输入四路输出全部采用3.3KV高压电缆连接器，可穿入不大于Φ78mm的橡套电缆。
显示器本安鼠标门盖IPC及控制腔高压电缆连接器闭锁轴电气闭锁按钮隔离开关操作手把闭锁轴连动轴腔内壁此区域安装有控制保险（如三、外型结构输出、输入所配置的高压电缆连接器说明名称参数用途芯数产地连接电缆最大外径（mm）高压电缆连接器3.6KV/400A 用于引入主回路动力电缆 6 国产Φ78注意：更换3.3KV控制保险时，应确保组合开关的前级供电设备分闸，没有输入电源。
四、闭锁机构组合开关中闭锁机构分为左门闭锁和右门闭锁的连动闭锁。
如下图：连动板2 34 56 71451231 28 61闭锁机构 保证了：在开门的状态下，隔离开关的操作手把被闭锁，不能操作；只有在门盖关好的情况下，才能对隔离开关进行操作。
目录第一章概述 (3)（一）系统简介 (3)（二）系统组成及原理框图 (3)（三）系统功能 (4)第二章系统组成详解 (5)（一）KTC101-Z型主控制器：(原型号：TK210) (5)（二）KDW101型矿用隔爆兼本质安全型电源:（原型号：TK220） (9)（三）KTK101-1型和KTK101-2型系列组合扩音电话 (11)（四）KHJ15/18-1型组合急停闭锁开关： (21)（五）KJS101型系列本安输入输出 (23)（六）MHYBV-7-2型矿用七芯拉力电缆：（原型号：TK230X） (25)（七）KFD101系列多功能终端 (26)（八）系列传感器 (27)（九）其它 (35)第三章典型应用 (41)（一）工作面及顺槽的基本情况 (41)（二）KTC101配置说明 (41)（三）系统配置图 (42)第四章工作面控制器 (43)（一）工作面控制器 (44)（二）屏幕显示 (44)（三）远停操作 (47)（四）故障停机 (47)（五）“就地”方式 (47)（六）“检修”方式 (48)（七）“点动”方式 (48)（八）工作面和顺槽同时控制 (48)（九）其它按键操作 (49)（十）闭锁操作 (50)第五章皮带控制器 (50)（一）皮带控制器 (50)（二）屏幕显示 (50)（三）“就地”方式 (52)（四）检修方式的按键功能 (53)（五）点动方式的按键功能 (53)（六）其他键盘操作 (53)第六章原理讲解 (53)（一）系统组成框图 (53)（二）控制器内部信息流程 (54)（三）输入、输出介绍 (55)（四）语音处理部分介绍 (56)（五）电源介绍 (59)第七章参数设定 (59)（一）典型配置说明 (60)（二）典型配置接线说明 (62)（三）典型配置参数设定说明 (63)第八章使用及维护 (75)（一）使用环境 (75)（二）故障和维护 (75)第九章其他 (77)（一）运输、储存及包装 (77)（二）售后服务 (78)附录1 KTC101控制流程图 (79)附录2 KTC101系列产品列表 (80)第一章 概述（一）系统简介KTC101（原型号TK200）井下通讯、控制、保护系统是我公司在KTC102（原型号TK100）工作面及胶带机通讯、 控制一体化系统基础上，重新开发研制的新一代产品。

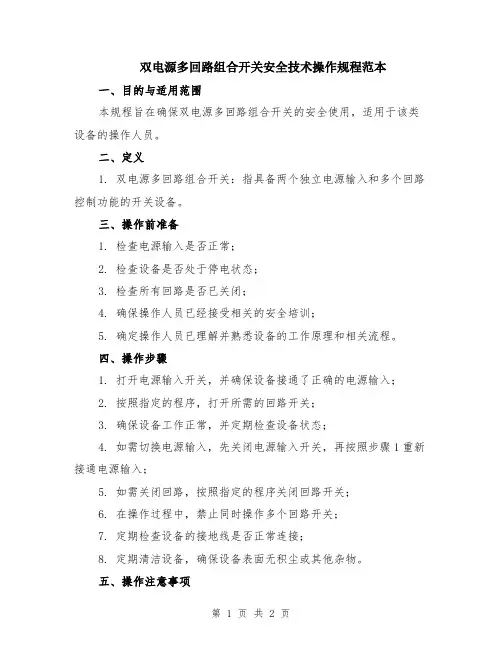

双电源多回路组合开关安全技术操作规程范本一、目的与适用范围本规程旨在确保双电源多回路组合开关的安全使用，适用于该类设备的操作人员。
二、定义1. 双电源多回路组合开关：指具备两个独立电源输入和多个回路控制功能的开关设备。
三、操作前准备1. 检查电源输入是否正常；2. 检查设备是否处于停电状态；3. 检查所有回路是否已关闭；4. 确保操作人员已经接受相关的安全培训；5. 确定操作人员已理解并熟悉设备的工作原理和相关流程。
四、操作步骤1. 打开电源输入开关，并确保设备接通了正确的电源输入；2. 按照指定的程序，打开所需的回路开关；3. 确保设备工作正常，并定期检查设备状态；4. 如需切换电源输入，先关闭电源输入开关，再按照步骤1重新接通电源输入；5. 如需关闭回路，按照指定的程序关闭回路开关；6. 在操作过程中，禁止同时操作多个回路开关；7. 定期检查设备的接地线是否正常连接；8. 定期清洁设备，确保设备表面无积尘或其他杂物。
五、操作注意事项1. 严禁将设备用于超过其额定负荷的电流；2. 操作时应佩戴绝缘手套，确保人身安全；3. 禁止在设备开关未关闭的情况下进行维修或清洁；4. 禁止随意改变设备的接线或内部结构；5. 禁止在设备上堆放杂物或遮挡通风口；6. 发现设备故障或异常情况时，应立即停止使用并报修。
六、紧急故障处理1. 遇到设备发生故障或异常时，应立即切断电源输入；2. 离开现场后，应立即报告维修人员进行处理。
七、安全培训和定期检查1. 所有使用该设备的操作人员应定期接受相关的安全培训；2. 由安全管理人员定期检查设备的工作状态和安全使用情况；3. 发现问题后应及时做出整改。
八、附则1. 操作人员应按照本规程进行操作，任何未经授权或不符合规程要求的操作都可能导致事故发生；2. 本规程的解释权归公司所有。
- 完 -。

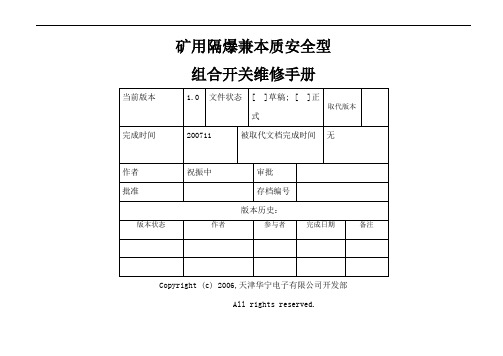

矿用隔爆兼本质安全型组合开关维修手册Copyright (c) 2006,天津华宁电子有限公司开发部All rights reserved.目录1.开关设备产品型号功能明细表------------------------------------------3(1)3300V开关设备产品型号功能明细表---------------------------------3(2)1140V开关设备产品型号功能明细表---------------------------------42.3300V组合开关设备配件明细表----------------------------------------33.1140V组合开关设备配件明细表----------------------------------------44.3300V各部件维修更换方法及注意事项----------------------------------55.1140V各部件维修更换方法及注意事项---------------------------------361.开关设备产品型号功能明细表(1)3300V开关设备产品型号功能明细表序号名称型号(XXX/XX-XX) 功能简述外观图片1 矿用隔爆兼本质安全型组合开关KBZ-800/3300-8 3300V 八回路组合开关2 矿用隔爆兼本质安全型组合开关KBZ-800/3300-4 3300V 四回路组合开关3 矿用隔爆兼型电缆连接器KBJ-400/3300 3300V 电缆连接器(2)1140V开关设备产品型号功能明细表序号名称型号(XXX/XX-XX) 功能简述外观图片1 矿用隔爆兼本质安全型组合开关KBZ-800/1140-8 1140V 八回路组合开关3 矿用隔爆兼本质安全型组合开关KBZ-800/1140-4 1140V 四回路组合开关2.3300V组合开关设备配件明细表序号名称型号(XXX/XX-XX)单位外观图片在开关中的位置1 隔离开关总成KBZ3300/800-GLZ套隔离开关腔(左/右)2 接触器总成KBZ3300/400-JCZ套防爆壳(左/右)接触器模块机械部分接触器模块电路板箱组件接触器模块侧面触头推拉机构提板插针盒组件接触器模块顶部后视图隔离开关触头1侧视图电抗器隔离开关模块机械部分隔离开关模块电气部分隔离开关触头23接触器总成弹簧针KBZ3300/1140-TZ只接触器模块机笼顶部4控制及照明高压熔断器KBZ3300/10KV-2A只5低压照明熔断器KBZ3300/380V-RD-10A只弹簧针触头弹簧针正面6 低压照明接触器KBZ3300/380V-JC-10A套7 1KVA伏安高压照明变压器2KBZ-3-1KVA-ZM 台8 高压控制变压器KBZ3300-KB 台9 高压互感器KBZ3300-HB-3 台10 主控制及显示总成KBZ3300-ZK 套11 照明综合保护总成KBZ3300-ZB 套主控制器正面综保板位于变压器腔12 漏电监测模块总成KBZ3300-LD 套13 电源自动切换总成KBZ3300-DY 套变压器接线腔内14 1#隔离开关转换开关KBZ3300-GLZH-1 只1#转换开关1#隔离开关前门15 2#隔离开关转换开关KBZ3300-GLZH-2 只16 主转换开关KBZ3300-ZZH-1 只17 电压指示板KBZ3300-DYZ 套2＃隔离开关前门2#转换开关2#隔离开关前门接触器模块腔体主转换开关1#隔离开关前门18 照明指示板KBZ3300-ZBZ 套19 本质安全键盘KBZ3300-JP 块20 键盘模块KBZ3300-JPM 块21 键盘用智能电子锁KBZ3300-JPY 把本安箱22 高压过电压吸收模块KBZ3300-ZRM 套说明：高压过电压吸收模块（也叫阻尼吸收器）依安装位置不同分为两种：一种安装于1#位置：另一种安装于2#~7#位置。

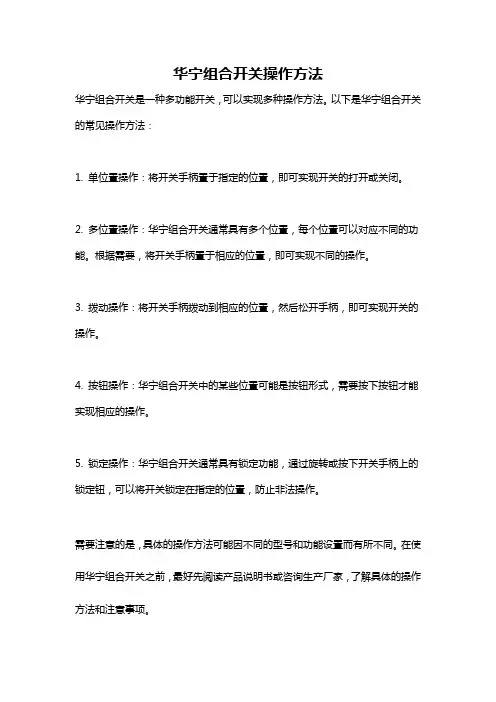

华宁组合开关操作方法
华宁组合开关是一种多功能开关，可以实现多种操作方法。
以下是华宁组合开关的常见操作方法：
1. 单位置操作：将开关手柄置于指定的位置，即可实现开关的打开或关闭。
2. 多位置操作：华宁组合开关通常具有多个位置，每个位置可以对应不同的功能。
根据需要，将开关手柄置于相应的位置，即可实现不同的操作。
3. 拨动操作：将开关手柄拨动到相应的位置，然后松开手柄，即可实现开关的操作。
4. 按钮操作：华宁组合开关中的某些位置可能是按钮形式，需要按下按钮才能实现相应的操作。
5. 锁定操作：华宁组合开关通常具有锁定功能，通过旋转或按下开关手柄上的锁定钮，可以将开关锁定在指定的位置，防止非法操作。
需要注意的是，具体的操作方法可能因不同的型号和功能设置而有所不同。
在使用华宁组合开关之前，最好先阅读产品说明书或咨询生产厂家，了解具体的操作方法和注意事项。

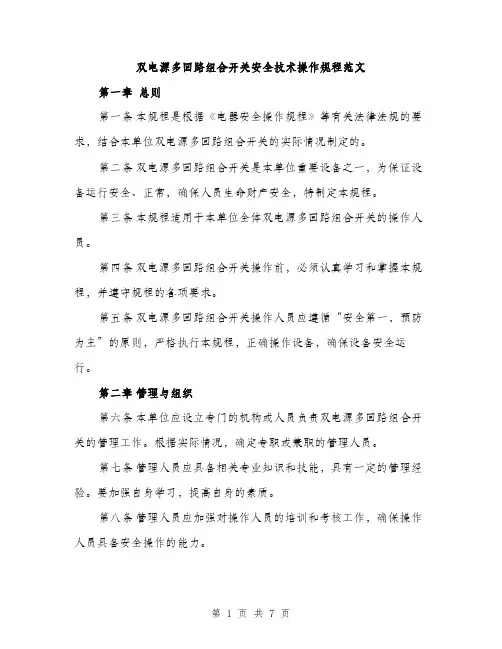

双电源多回路组合开关安全技术操作规程范文第一章总则第一条本规程是根据《电器安全操作规程》等有关法律法规的要求，结合本单位双电源多回路组合开关的实际情况制定的。
第二条双电源多回路组合开关是本单位重要设备之一，为保证设备运行安全、正常，确保人员生命财产安全，特制定本规程。
第三条本规程适用于本单位全体双电源多回路组合开关的操作人员。
第四条双电源多回路组合开关操作前，必须认真学习和掌握本规程，并遵守规程的各项要求。
第五条双电源多回路组合开关操作人员应遵循“安全第一，预防为主”的原则，严格执行本规程，正确操作设备，确保设备安全运行。
第二章管理与组织第六条本单位应设立专门的机构或人员负责双电源多回路组合开关的管理工作。
根据实际情况，确定专职或兼职的管理人员。
第七条管理人员应具备相关专业知识和技能，具有一定的管理经验。
要加强自身学习，提高自身的素质。
第八条管理人员应加强对操作人员的培训和考核工作，确保操作人员具备安全操作的能力。
第九条管理人员要组织开展设备安全检查和维护工作，确保设备的正常运行。
第十条管理人员要及时总结经验，对操作中暴露的问题进行及时整改，并提出改进建议。
第三章操作规程第十一条双电源多回路组合开关的操作人员必须熟悉设备的工作流程和技术要求，清楚各类开关、按钮、指示灯的作用，掌握各项工作操作规程。
第十二条双电源多回路组合开关操作人员在操作过程中应穿着符合安全要求的工作服、穿戴好防护用具，并系好安全带。
第十三条双电源多回路组合开关操作人员在操作之前应检查设备的工作状态，确保设备处于正常运行状态。
第十四条双电源多回路组合开关的操作人员要严格按照操作规程进行操作，不得随意变更操作方法、切换设备状态。
第十五条双电源多回路组合开关的操作人员在操作过程中要保持专注，注意观察设备运行情况，如发现异常情况应及时报告。
第十六条双电源多回路组合开关操作完成后，应及时关闭设备电源，清理操作现场，做好设备维护工作，并填写好操作记录。
第一章 概述 (5)1.1. 使用环境、工作条件 (5)1.2. 使用范围及特点 (5)1.3. 外形 (6)1.4. 型号及其含义 (8)1.5. 执行标准 (8)1.6. 产品特征 (8)1.7. 术语 (8)第二章 系统组成及电气性能 (14)2.1. 系统组成及工作原理 (14)2.2. 主要电气性能 (14)2.2.1. 使用功能 (14)2.2.2. 额定参数 (14)2.2.3. 本安参数 (15)2.2.4. 其它参数 (15)2.3. 照明综保 (15)2.3.1. 过流保护 (15)2.3.2. 漏电保护及闭锁 (16)2.3.3. 漏电闭锁及保护试验 (16)2.3.4. 扳把开关 (16)2.3.5. 面板指示灯（图1－1的8） (17)2.4. 开关的其它性能 (17)2.4.1. 开关的操作性能 (17)2.4.2. 换相开关 (17)2.4.3. 机械寿命 (17)2.5. 开关设置下列保护 (18)2.5.1. 过载保护 (18)2.5.2. 断相保护 (18)2.5.3. 短路保护 (18)2.5.4. 主回路漏电闭锁 (18)第三章 系统接线端子及手柄说明 (19)3.1. 本安接线腔引出线说明 (19)3.1.1. 通信输出端子 (19)3.1.2. 键盘外接端子 (20)3.1.3. 1#-4#远控输出端子 (20)3.1.4. 5#-8#远控输出端子 (20)3.1.5. 1#-4#真空开关连锁点输出端子 (20)3.1.6. 5#-8#真空开关连锁点输出端子 (21)3.2. 隔爆接线腔接线说明（见图3-2） (22)3.2.1. I1(备用温度检测输入端子) (22)3.2.2. I2 (1#-4#电缆连接器中的控制线接线端子) (23)3.2.3. I3 (1#-4#接触器先导控制回路连接端子) (23)3.2.4. I5 （照明线输出） (24)3.2.5. I6 (5#-8#电缆连接器中的控制线接线端子)..................................................................24 华宁电子版权所有3.2.6. (5#-8#接触器先导控制回路连接端子) (25)3.2.7. I4，I8（备用插座) (25)3.2.8. 先导的输入方式 (25)3.2.9. 煤机闭锁前溜的接线 (26)3.3. 电缆连接器输出插座 (26)3.4. 隔离开关手柄和主手柄 (27)3.4.1. 主手柄： (28)3.4.2. 1#隔离开关手柄 (28)3.4.3. 2#隔离开关手柄 (28)3.4.4. 综保小手柄 (29)第四章 门体开合和接触器模块更换 (29)4.1. 门体开、合 (29)4.2. 更换接触器模块 (29)第五章 操作说明 (31)5.1. 主画面介绍 (31)5.1.1. 隔离开关信息显示 (31)5.1.2. 接触器状态显示 (32)5.1.3. 综保信息和提示信息 (32)5.2. 接触器正、反转方向确定 (32)5.3. 启停控制 (34)5.3.1. 启动 (34)5.3.2. 停机 (34)5.4. 倒相 (35)5.4.1. 没有联锁关系的模块倒相 (35)5.4.2. 有联锁关系的模块倒相 (37)5.5. 屏蔽模块 (38)5.6. 试验 (39)5.6.1. 高压绝缘检测 (39)5.6.2. 自检试验 (40)5.6.3. 吸合试验 (40)5.7. 主画面的快捷键 (41)5.7.1. 进入参数设置 (41)5.7.2. 检修班和生产班切换 (41)5.7.3. 查看模块参数设置 (41)5.7.4. 更改联锁电机的参数 (42)5.7.5. 显示通信数据 (44)5.7.6. 停止/滚动提示信息 (44)5.7.7. 提示信息翻页 (44)5.7.8. 清除故障信息 (44)5.7.9. 显示系统信息 (44)5.7.10. 查看故障列表 (44)5.7.11. 查看故障代码对照表 (44)5.8. 身份验证 (44)5.9. 系统..................................................................................................................................45 华宁电子版权所有5.9.2.选择电压..........................................................................................................................46 5.9.3.修改密码..........................................................................................................................46 5.9.3.1.修改操作人员密码..........................................................................................................47 5.9.3.2.修改管理员密码..............................................................................................................47 5.9.4.设置系统时间..................................................................................................................47 5.9.5.刷新上位机程序..............................................................................................................48 5.9.6.备份参数文件..................................................................................................................48 5.9.7.恢复参数文件..................................................................................................................48 5.9.8.设备名称库......................................................................................................................48 5.9.9.接收下位机新程序..........................................................................................................49 5.10.模块..................................................................................................................................49 5.10.1.设置模块..........................................................................................................................49 5.10.1.1.是否有效..........................................................................................................................50 5.10.1.2.输入参数..........................................................................................................................51 5.10.1.3.运行模式..........................................................................................................................52 5.10.1.4.温度检测状态选择..........................................................................................................53 5.10.1.5.控制的设备......................................................................................................................55 5.10.2.漏电保护..........................................................................................................................55 5.10.2.1.是否参与漏电保护..........................................................................................................55 5.10.2.2.漏电保护参数..................................................................................................................56 5.10.3.数据采集模块故障时停车..............................................................................................57 5.11.联锁关系..........................................................................................................................57 5.11.1.配置前部运输机..............................................................................................................59 5.11.2.配置后部运输机..............................................................................................................59 5.11.3.配置双速单电机..............................................................................................................60 5.11.4.解除前部运输机的配置..................................................................................................60 5.11.5.解除后部运输机的配置..................................................................................................60 5.11.6.解除双速双回单电机的配置..........................................................................................60 5.12.通信..................................................................................................................................61 5.12.1.串口一..............................................................................................................................61 5.12.1.1.主机..................................................................................................................................61 5.12.1.2.从机..................................................................................................................................63 5.12.1.3.取消设置..........................................................................................................................65 5.12.2.串口二..............................................................................................................................65 5.12.3. ModbusTCP......................................................................................................................65 5.12.3.1.主机..................................................................................................................................65 5.12.3.2.从机..................................................................................................................................66 5.12.3.3.取消设置..........................................................................................................................67 5.12.4.显示通信数据..................................................................................................................67 5.12.5.上传历史文件..................................................................................................................67 5.13.历史记录..........................................................................................................................67 5.14.保存/退出........................................................................................................................69 5.15. 参数设置界面快捷键 (69)华宁电子版权所有5.15.2. 获取IP地址 (69)5.15.3. 工作状态查询周期 (69)5.15.4. 在线更新程序 (69)第六章 故障排查与维修保养 (70)6.1 故障现象与解决方法 (70)6.2 真空模块的故障排查 (70)6.3 隔离开关的故障排查 (71)6.4 上位机模块的故障排查 (71)6.5 其它模块的故障排查 (72)6.6 维护和保养 (72)6.7 包装、运输和贮存 (72)6.8 质量保证 (72)华宁电子版权所有第一章 概述1.1. 使用环境、工作条件KBZ800/3300- □型矿用隔爆兼本质安全型组合开关适用于煤矿井下，有煤尘及爆炸性气体的环境中，其使用环境条件为¾ 气压为（0.8～1.1）×105Ρa；¾ 海拔高度不超过2000m；¾ 环境温度为0℃～+40℃；¾ 环境空气湿度不大于95%(+25℃)；¾ 有甲烷和煤尘等爆炸危险的矿井中；¾ 无破坏绝缘的气体的矿井中；¾ 无滴水的环境中；¾ 污染等级3；¾ 安装类别Ⅲ； ¾ 无显著振动和冲击的地方。
