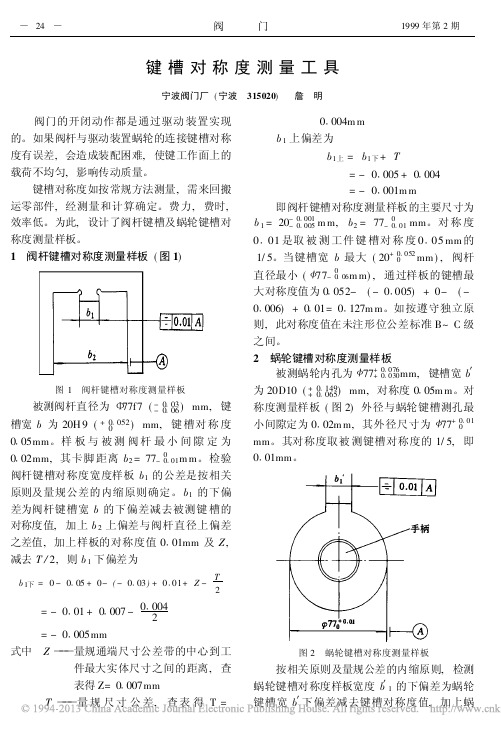

键槽对称度的测量

三坐标测量键槽对称度方法大家好，今天咱们聊聊那个老生常谈却又挺有意思的话题——如何用三坐标测量工具来测出那些复杂零件的键槽是否对称。

别急，让我慢慢道来。

你得明白什么是三坐标测量。

简单来说，就是利用三个相互垂直的传感器，在空间中对一个物体进行三维尺寸测量。

想象一下，如果这个“物体”是一个复杂的机械零件，那么它里面的小细节，比如那关键的键槽，就得靠这三位“尺子”来量一量，看它们是不是长得一模一样。

接下来，咱们聊聊如何操作。

首先得把零件固定好，然后呢，让三坐标测量仪稳稳地“坐”在零件上。

记得，要确保仪器的各个轴都对准了，这样才能保证测量结果的准确性。

然后，你就要开始调整仪器了。

先调水平，再调垂直，最后调角度。

这些调整可不是随便做的，得按照说明书一步步来，不然零件可能会因为“站不稳”而“摔倒”。

调好了仪器，接下来就是“拍照”时间。

也就是要把零件放在相机前，让相机拍下它的全貌。

这一步是为了记录下零件的初始状态，以便和之后的结果进行对比。

然后，就是最关键的一步——测量。

这时候，你的眼睛得紧紧盯着屏幕，手也得稳如泰山，生怕一不小心错过了什么重要信息。

测完以后，别忘了保存数据。

这可是你的宝贝，万一哪天你想回味一下当初的测量过程，或者和别人分享一下经验，都得靠它。

别忘了分析结果。

看看测量出来的数据和预期的是否一致，如果有什么出入，那就得找找原因了。

可能是仪器出了问题，也可能是操作不当，或者是零件本来就不对称。

通过以上步骤，我们就能大致了解一个复杂零件的键槽是否对称了。

不过，这个过程可不能掉以轻心，毕竟任何一点小小的疏忽都可能影响到最终的结果。

所以啊，咱们可得用心去做，才能得到准确的结果。

好啦，今天的分享就到这里。

如果你还有其他关于三坐标测量的问题，或者想要了解更多关于机械加工的知识，都可以来找我交流哦。

三坐标测量键槽对称度方法哎呀，说起咱们这精密的工业活儿，得有个好工具才能把活干漂亮。

就像那三坐标测量机，它可是个高科技大宝贝，能精确测量零件的每一个细节。

但是，你知道怎么用它来测一个零件上的键槽吗？别着急，我来给你娓娓道来。

你得准备好你的三坐标测量机和那个神奇的软件。

这个软件就像是你手里的魔法棒，轻轻一点，就能让零件动起来。

然后，你得把零件放到测量机的平台上，让它稳稳当当。

接着，你得调整好测量头的位置，确保它正好对着你想要测量的地方。

你按下那个神奇的按钮，等待结果就好了。

这个过程听起来是不是有点像在玩捉迷藏？没错，这就是我们常说的“找对位置”。

只有当你找到了正确的位置，测量结果才会准确无误。

所以，我们在做这个工作时，一定要细心、耐心，不能急功近利。

接下来，我们来看看如何判断一个键槽是否对称。

你知道吗？对称这个词，就像是一把尺子，能量出物体的长短、宽窄。

对于键槽来说，它就是衡量其左右两边是否一样长、一样宽的工具。

要判断一个键槽是否对称，我们可以从以下几个方面入手：1. 观察键槽的宽度和深度。

如果左右两边的宽度和深度都相同，那么这个键槽就是对称的。

反之，如果一边明显比另一边宽或者深，那么这个键槽就不对称了。

2. 检查键槽的直线度。

直线度就像一条笔直的道路，没有弯曲也没有凹凸。

如果键槽的直线度好，说明它的左右两边是平行的，也就是对称的。

反之，如果直线度不好，那么这个键槽就不对称了。

3. 观察键槽的表面质量。

表面质量就像一个人的外表，干净整洁的人给人的印象就好。

如果键槽的表面质量好，说明它的左右两边都是平整的，也就是对称的。

反之，如果表面质量差，那么这个键槽就不对称了。

4. 使用专业工具进行检测。

有时候，肉眼可能难以察觉的问题，专业工具却能发现。

比如，有些微小的裂纹或者不平整的地方，专业工具就能准确地找到并指出来。

通过以上的方法和步骤，我们就可以轻松地判断一个键槽是否对称了。

当然啦，这只是其中的一种方法，还有其他的方法也可以帮助我们判断。

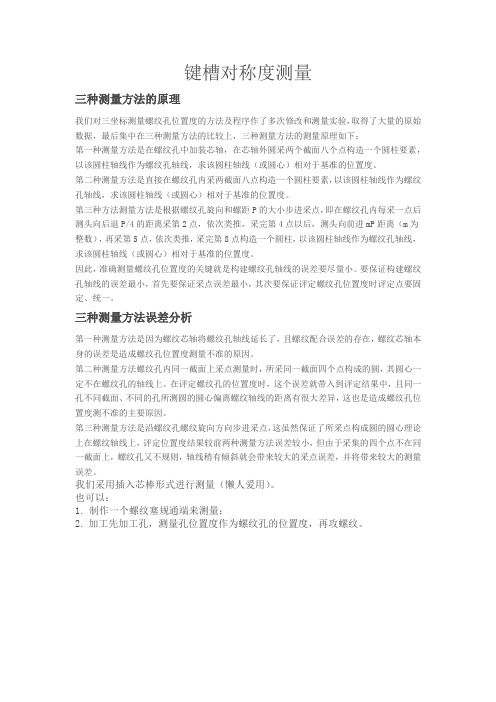

键槽对称度测量三种测量方法的原理我们对三坐标测量螺纹孔位置度的方法及程序作了多次修改和测量实验，取得了大量的原始数据，最后集中在三种测量方法的比较上，三种测量方法的测量原理如下：第一种测量方法是在螺纹孔中加装芯轴，在芯轴外圆采两个截面八个点构造一个圆柱要素，以该圆柱轴线作为螺纹孔轴线，求该圆柱轴线（或圆心）相对于基准的位置度。

第二种测量方法是直接在螺纹孔内采两截面八点构造一个圆柱要素，以该圆柱轴线作为螺纹孔轴线，求该圆柱轴线（或圆心）相对于基准的位置度。

第三种方法测量方法是根据螺纹孔旋向和螺距P的大小步进采点，即在螺纹孔内每采一点后测头向后退P/4的距离采第2点，依次类推，采完第4点以后，测头向前进mP距离（m为整数），再采第5点，依次类推，采完第8点构造一个圆柱，以该圆柱轴线作为螺纹孔轴线，求该圆柱轴线（或圆心）相对于基准的位置度。

因此，准确测量螺纹孔位置度的关键就是构建螺纹孔轴线的误差要尽量小。

要保证构建螺纹孔轴线的误差最小，首先要保证采点误差最小，其次要保证评定螺纹孔位置度时评定点要固定、统一。

三种测量方法误差分析第一种测量方法是因为螺纹芯轴将螺纹孔轴线延长了，且螺纹配合误差的存在，螺纹芯轴本身的误差是造成螺纹孔位置度测量不准的原因。

第二种测量方法螺纹孔内同一截面上采点测量时，所采同一截面四个点构成的圆，其圆心一定不在螺纹孔的轴线上。

在评定螺纹孔的位置度时，这个误差就带入到评定结果中，且同一孔不同截面、不同的孔所测圆的圆心偏离螺纹轴线的距离有很大差异，这也是造成螺纹孔位置度测不准的主要原因。

第三种测量方法是沿螺纹孔螺纹旋向方向步进采点，这虽然保证了所采点构成圆的圆心理论上在螺纹轴线上，评定位置度结果较前两种测量方法误差较小，但由于采集的四个点不在同一截面上，螺纹孔又不规则，轴线稍有倾斜就会带来较大的采点误差，并将带来较大的测量误差。

我们采用插入芯棒形式进行测量（懒人爱用）。

也可以：1. 制作一个螺纹塞规通端来测量；2. 加工先加工孔，测量孔位置度作为螺纹孔的位置度，再攻螺纹。

机械工业标准化与质量2014.3总第490期在机械装配传动中键与键槽配合的结构使用较为广泛，键槽的加工质量直接影响着装配质量，特别是对称度的超差，常常引起不能装配的故障。

轴、孔键槽加工精度十分重要，尤其是轴键槽对称度、键槽宽度的精度测量，会直接影响键联接装配后的技术性能。

目前，轴键槽对称度测量方法主要用V 形铁、平板、百分表以及表座测量，这种方法称为“打表法”。

该方法操作不便，测量繁琐，可靠性差。

生产车间加工现场对键槽的测量一般用键槽塞规或游标卡尺两种方法。

这两种测量方法都不能满足精度较高键槽精密测量的要求；对于精度较高的键槽加工，现场检测手段无法满足要求。

而且有部分人员对键槽对称度的概念理解存在误区。

本文将对键槽对称度的概念进行阐述，并介绍一种方便的键槽对称度测量方法。

键槽对称度公差的定义：键槽的中心面必须位于距离为公差值的两平行平面之间，该两平面对称配置在通过基准轴线的辅助平面两侧。

所以键槽对称度误差不仅仅是如图1所示的f 截、f 长，它有一个确定的公差带。

如何确定误差带的宽度，下面以轴键槽为例，说明对称度误差的计算方法。

如果键槽铣刀旋转中心与工件水平基准轴线正交，且走刀方向与基准轴线垂直方向重合，则加工出的键槽对称度为零。

但是，由于零件校正误差、机床误差以及铣刀切削的阻力等，使加工出的键槽产生了偏离。

这种偏离应为键槽纵横向的歪斜，而不应只理解为对基面的平移。

（1）长度方向对称度误差f 长键槽铣刀旋转中心偏离工件基准轴线，走刀方向也不与轴线平行，如图2所示，检测时是在键槽的全长上测得各个横截面上的对称度误差，取其最大值作为键槽的对称度误差。

借助标准圆柱测量键槽对称度的方法广州威而信精密仪器有限公司□刘兴富摘要针对键槽对称度测量的要求，笔者提出一种简便、实用的轴键槽对称度测量方法，即借用标准圆柱辅助测量，间接获得键槽对称度的方法。

关键词轴键槽对称度标准圆柱辅助测量方法f 截f 长图1A0.03A28J Z校正被测线Δ′图2研讨园地Field of Discussion39只要分别测出横截面的最大测量截面内的距离差之半值和Δ1、Δ2，就可计算出该零件的对称度误差。

轴键槽对称度测量仪使用方法
轴键槽对称度测量仪是一种用于测量轴类零件键槽的对称度误差的设备。

以下是使用轴键槽对称度测量仪的步骤：
1. 准备工作：将轴放置在测量台上，调整测量台使轴保持水平。

2. 安装测量仪：将轴键槽对称度测量仪安装在测量台上，确保测量仪与轴平行且紧密贴合。

3. 调整测量仪：根据需要调整测量仪的高度和角度，以确保测量仪与轴键槽的正确对齐。

4. 开始测量：按下测量按钮，测量仪将自动测量轴键槽的对称度误差，并将结果显示在屏幕上。

5. 记录结果：记录测量结果，并根据需要对轴键槽进行修正或调整。

需要注意的是，使用轴键槽对称度测量仪时应确保测量仪的精度和准确性，以确保测量结果的可靠性。

同时，应遵循制造商提供的操作说明和安全警示，以确保正确和安全地使用测量仪。
