抽油机井常见井下故障判别及处理方法摘要:阐述了如何利用技术方法来对井下故障进行判别,同时在井下故障分析与判断过程中,还要同地面故障分析相结合,只有这样才能保证井下故障的诊断准确率,并提出了处理方法。

关键词:抽油机井下故障判别处理方法一、常见井下故障判别方法及处理1.1抽油泵故障(1)游动凡尔漏失。

油产量下降、示功图增载缓慢,液面上升,上电流比正常时小,下电流正常,蹩压时,上冲程压力上升缓慢。

(2)固定凡尔漏失。

油产量下降,上电流正常,下电流稍大。

抽蹩时上冲程压力上升,下冲程压力下降,压力蹩得越高,上下冲程压力变化越大,待压力升起后再将驴头停在下死点稳压,若固定凡尔漏失则稳不住压。

(3)双凡尔漏失。

量油产量下降,液面上升,增载卸载都很缓慢,图形圆滑,双凡尔漏失严重时的功图与断脱功图相类似,上电流较低,下电流稍大,严重漏失时不出油,抽蹩压力上升缓慢,严重时不升,驴头停在上、下死点都稳不住压力。

蹩压时,先停蹩压力稳定不升时再启抽蹩压,以检验泵的工况。

停蹩时要记录每分钟压力值,抽蹩时要注意上下冲程时压力变化情况。

处理方法:一般来讲,造成游动凡尔漏失,由于结蜡严重,蜡卡游动凡尔,也可能是由于凡尔球与球座磨损漏失,对于前种情况可采取长时间热洗方法处理,洗后在管柱内充满洗井液的情况下,再进行测示功图和蹩压工作以确定是否还漏失。

(4)凡尔未打开。

游动凡尔打不开:不出油,液面到井口,示功图与固定凡尔失灵差不多,载荷卸不下来。

蹩压时上冲程压力上升,下冲程压力下降,变化值基本不变。

这类井热洗时将活塞提出泵筒能洗通,放入泵筒内就洗不通,电流:上电流正常,下电流比正常时要小。

固定凡尔打不开:不出油,液面在井口,示功图不能卸载,类似于游动凡尔打不开,电流上冲程大,下冲程小(因为泵抽空产生吸力)。

对于这类井应查清是否有井下开关,若有井下开关则按井下开关失灵处理,若无井下开关采取高压热洗处理,无效后作业检泵。

(5)凡尔关不上。

油井常见故障诊断与分析油井是石油勘探与开发的重要设备，但在使用过程中，常会出现各种故障。

及时准确地对油井故障进行诊断与分析，对于保证油井的正常生产和运行至关重要。

下面将介绍一些油井常见故障的诊断与分析方法。

首先，油井的液压力异常是常见的故障之一、液压力异常可能由于油井的泵进或泵出不足，前置泵进压力过高，油井深度变化大等原因引起。

此时，可以通过以下方法进行诊断与分析：1.检查各泵的运行状态和工作压力，确定是否存在进出量不足的情况。

2.检查油井的深度变化情况，如有大幅度的深度变化，很可能是由于油管漏油或压井液漏失引起的泵进量不足。

3.检查钻井液的性质和含量，如有异常情况，可能是由于前置泵进压力过高导致油井泵不足。

此外，油井的产量下降也是常见的故障之一、产量下降可能由于油井的渗透率下降、油井堵塞、油管堵塞等原因引起。

此时，可以通过以下方法进行诊断与分析：1.检查油井的动态产量曲线，了解产量的变化趋势，确定产量的下降是否属于正常范围内的波动还是异常情况。

2.检查油井的各表现指标，如地层压力、产油量、产水量等，比较各指标与油井历史数据的对比，找出异常情况所在。

3.检查井口和油管内是否存在堵塞物，如有，可以通过清洗油管或采取其他措施将其清除。

此外，油井的压力异常也是常见的故障之一、压力异常可能由于油井的钻柱卡在井口、钻进液增稠等原因引起。

此时，可以通过以下方法进行诊断与分析：1.检查钻井液的性质和浓度，如有增稠情况，很可能是由于钻进液增稠导致的压力异常。

2.检查钻柱的运行情况，如钻柱卡在井口，可尝试拉钻柱或采取其他措施解决。

3.检查井筒内是否存在堵塞物，如有，可以通过清井或冲洗井筒等方式解决。

综上所述，油井常见故障的诊断与分析需要根据具体情况采取相应的方法。

通过对各种指标的检查和对异常现象的分析，可以准确地找出故障所在，及时采取正确的方法解决问题，保证油井的正常生产和运行。

永宁采油厂油井及抽油机常见故障诊断手册（试用版）二○一二年十一月目录一、抽油机常见故障诊断................... 错误!未定义书签。

1．游梁式抽油机故障.............................. 错误!未定义书签。

现象1：驴头行至上死点和下死点时抽油机有异常声音。

错误!未定义书签。

现象2：整机失去稳定性，支架摆动严重，底座和减速箱震动严重，电机发出不均匀噪声。

..................................... 错误!未定义书签。

现象3:抽油机发出刺耳摩擦声、震动或不能运行。

... 错误!未定义书签。

现象4：尾轴承固定螺栓剪断、螺栓弯曲，尾部有异常响声，轴承座发生位移。

............................................... 错误!未定义书签。

现象5：光杆被驴头顶着上升，并伴有声响，振动增加错误!未定义书签。

现象6：有规律的声响，上、下冲程各有一次。

严重时平衡块掉到地上，拉掉曲柄上的牙，使曲柄报废。

雨后能看到螺栓部位有水锈的痕迹。

错误!未定义书签。

现象7：连杆碰擦曲柄或平衡块。

.................. 错误!未定义书签。

现象8：曲柄销轴在曲柄孔内松动、转动或轴定向位移发出周期性噪声。

................................................... 错误!未定义书签。

现象9：冕型螺母退扣............................ 错误!未定义书签。

现象10：曲柄销子响............................. 错误!未定义书签。

现象11：曲柄销轴承经常损坏或断曲柄销子。

....... 错误!未定义书签。

现象12：曲柄与输出轴联接损坏，曲柄产生急剧的跳动或曲柄周期性剧烈跳动，横梁扭晃。

................................... 错误!未定义书签。

抽油机常见井下故障判别及处理方法作者: 日期:抽油机井常见井下故障判别及处理方法撰写人：郭洪权抽油机常见井下故障判别及处理方法抽油机井地面故障原因分析比较直观，故障处理也比较方便、简单，而井下故障相对地面故障而言，则原因分析及处理难度都较大。

本文阐述了如何利用技术方法来对井下故障进行判别，同时将井下故障在分析与判断过程中还要同地面故障分析相结合，只有这样才能保证井下故障的诊断准确率，并提出下一步处理方法。

1、抽油机井下故障诊断方法目前抽油机井井下故障诊断方法很多，油田上常用的诊断方法主要有六种：第一种是光杆示功图诊断法；第二种是井下示功图诊断法；第三种是井口憋压诊断法；常见方法介绍：第一种是光杆示功图法：就是利用安装在悬绳器上的水力动力仪，直接测出示功图，然后与理论示功图进行对比，观察实测示功图各部缺失情况进行泵况判断•光杆示功图法，对于冲次较低，泵深较浅的纯抽井，可以得出较准确的泵况诊断。

“十”字平分法示功图法是将实测示功图与理论示功图相比较，观察实测示功图各部分的缺失情况来判断,也叫“十”字平分法。

该方法是在闭合图型上虚描“十”字线，将其平分为四部分，用简单的常用公式计算出上下行程静载线，也虚划于卡片上。

力比和减程比都使用相应卡片值,再计算出行程损失值“入"，上行和下行间两条负载过渡线就变成了斜线，这样, 一张平行四边形的“静力示功图”就重合于实测卡片上了。

典型示功图正常示功图供液不足功图气体影响功图排油阀漏失进油阀漏失断脱第二种是井下示功图法：根据波动方程原理，用计算机技术将实测光杆示功图或信号转化为井下任意深度的示功图后，再靠人的视力和经验诊断泵况。

井下示功图法对于没有自喷力的纯抽井，示功图形状复杂时，判断效果较好。

但是由于井下示功图的诊断模型, 是以带粘滞阻尼系数的波动方程为基础，其粘滞阻尼系数难以确定，从而引起井下泵功图的失真。

第三种是憋压诊断法：用憋压时所取得的油管井口压力与憋压时间的关系曲线来分析泵况的方法。

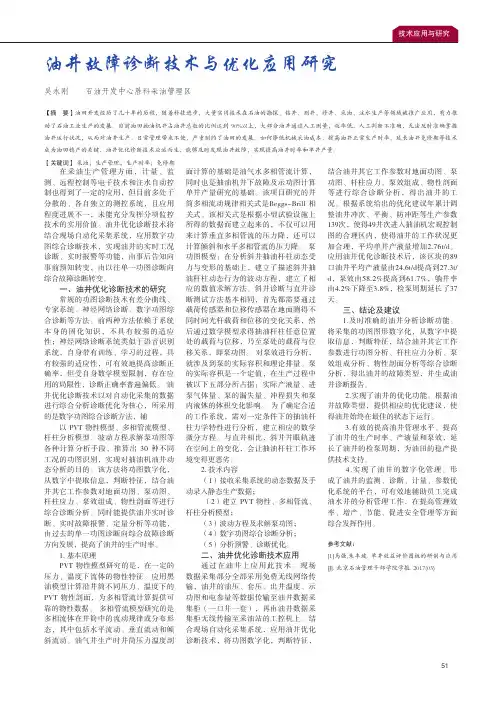

在采油生产管理方面，计量、监测、远程控制等电子技术和注水自动控制也得到了一定的应用，但目前多处于分散的、各自独立的测控系统，且应用程度进展不一，未能充分发挥分项监控技术的实用价值。

油井优化诊断技术将结合现场自动化采集系统，应用数字功图综合诊断技术，实现油井的实时工况诊断、实时报警等功能，由事后告知向事前预知转变，由以往单一功图诊断向综合故障诊断转变。

一、油井优化诊断技术的研究常规的功图诊断技术有差分曲线、专家系统、神经网络诊断、数字功图综合诊断等方法。

前两种方法依赖于系统本身的固化知识，不具有较强的适应性；神经网络诊断系统类似于语音识别系统，自身带有训练、学习的过程，具有较强的适应性，可有效地提高诊断正确率，但受自身数学模型限制，存在应用的局限性，诊断正确率普遍偏低。

油井优化诊断技术以对自动化采集的数据进行综合分析诊断优化为核心，所采用的是数字功图综合诊断方法，辅以 PVT 物性模型、多相管流模型、杆柱分析模型、波动方程求解泵功图等各种计算分析手段，推算出 30 种不同工况的功图识别，实现对抽油机油井动态分析的目的。

该方法将功图数字化，从数字中提取信息，判断特征，结合油井其它工作参数对地面功图、泵功图、杆柱应力、泵效组成、物性剖面等进行综合诊断分析。

同时能提供油井实时诊断、实时故障报警、定量分析等功能，由过去的单一功图诊断向综合故障诊断方向发展，提高了油井的生产时率。

1. 基本原理PVT 物性模型研究的是，在一定的压力、温度下流体的物性特征。

应用黑油模型计算沿井筒不同压力、温度下的PVT 物性剖面，为多相管流计算提供可靠的物性数据。

多相管流模型研究的是多相流体在井筒中的流动规律或分布形态，其中包括水平流动、垂直流动和倾斜流动。

油气井生产时井筒压力温度剖面计算的基础是油气水多相管流计算，同时也是抽油机井下故障及示功图计算单井产量研究的基础。

该项目研究的井筒多相流动规律相关式是Beggs-Brill 相关式。
