高压电缆的防护方案高压电缆是对电力传输和供应至关重要的部件之一，但它也面临着许多风险和危险，如电击、火灾和摩擦损坏等。
因此，防护高压电缆的方案至关重要。
本文将介绍一些常见的防护方案。
1. 橡胶外套橡胶外套是一种常见的高压电缆的防护方案。
它由橡胶制成，可以帮助减少电缆表面的电压，并且防止电缆暴露在潮湿环境中。
此外，橡胶外套可以防止摩擦损坏，并提供一定的机械保护。
橡胶外套的使用范围通常是在干燥、清洁和不酸性、不碱性的环境中，适用于一般的电气维护和保护。
2. 屏蔽或地线可以通过将中性屏蔽或地线与高压电缆相连来提高防护能力。
中性屏蔽或地线会吸收电磁场的能量，从而减少电场和磁场的影响。
将中性屏蔽或地线与高压电缆相连后，可以将不需要的电压分散到地球中，从而避免发生电流漏电的危险。
此外，它还可以使电缆更加稳定，并维持其正确的电压。
3. 隔离保护防护高压电缆的另一种方案是使用隔离保护。
隔离保护可以将电缆与周围的环境隔离开来，以防止它们暴露在水、火或其他危险物质中。
一些隔离保护的方法包括安装由非导电材料制成的外壳、使用可靠的绝缘材料、将电缆埋在地下或者在周围设置防护屏幕等。
4. 告警系统告警系统可以通过触发声音、光或其他可视或听觉信号来提醒人们高压电缆周围的危险状况。
告警系统可以检测电缆是否有漏电，是否受到过度的压力或其他危险的情况，并及时提醒相关的维护人员进行处理。
5. 着火保护电缆着火是一件非常危险的事情。
为了防止这种情况的发生，可以使用防火材料、防火涂料和其他必要的防火设备来保护电缆。
此外，在电缆周围区域除杂物、清理垃圾也是防止火灾的有效方法。
总之，高压电缆的防护方案非常重要。
通过使用以上的方法，可以保证电缆在长期的运行过程中，安全可靠地工作。
维护人员应该经常检查高压电缆的状态，并及时进行维护和保护。
铁路四电工程施工方案一、项目概述铁路四电工程是指铁路沿线的供电、信号、通信和电缆保护工程，是铁路交通运输系统中至关重要的部分。
铁路四电工程的建设和施工对确保铁路运输的安全、稳定和高效具有重要意义。
本项目的施工范围包括供电系统、信号系统、通信系统和电缆保护系统。
二、工程内容1. 供电系统：供电系统是铁路四电工程中最基础也是最重要的组成部分，它为铁路运输提供电力供应。
供电系统包括变电站建设、接触网施工、电力线路铺设等工作。
2. 信号系统：信号系统是铁路运输安全的保障，其主要功能是为列车提供行车指令和控制系统。
信号系统施工包括信号设备安装、数据通信线路铺设等工作。
3. 通信系统：通信系统是铁路运输中重要的信息传递和联络工具，对列车运行的协调和控制起到至关重要的作用。
通信系统施工包括通信设备安装、信号塔建设等工作。
4. 电缆保护系统：电缆保护系统是保护铁路四电系统中的电缆线路，防止外界因素对电缆的损坏和影响。
电缆保护系统施工包括电缆敷设、防护装置安装等工作。
三、施工方案1. 施工准备阶段：在项目启动前，需进行施工准备工作，包括制定详细的施工计划、组织人员和设备，确定施工现场和工艺流程等。
2. 施工过程：（1）供电系统施工：首先进行变电站建设，然后进行接触网的施工和电力线路的铺设。
施工过程中需严格按照规范操作，保证供电系统的稳定和安全。
（2）信号系统施工：信号系统施工包括信号设备的安装和数据通信线路的铺设。
施工过程中需确保信号设备的准确和可靠性。
（3）通信系统施工：通信系统施工包括通信设备的安装和信号塔的建设。
施工过程需保证通信系统的通畅和稳定。
（4）电缆保护系统施工：电缆保护系统施工包括电缆的敷设和防护装置的安装。
施工过程中需注意保护电缆线路，防止损坏和影响。
3. 施工结束阶段：施工完成后，需进行系统的调试和验收。
确保铁路四电工程的正常运行和稳定性。
四、施工安全在施工过程中，需严格遵守安全规范，做好施工区域的安全防护工作。

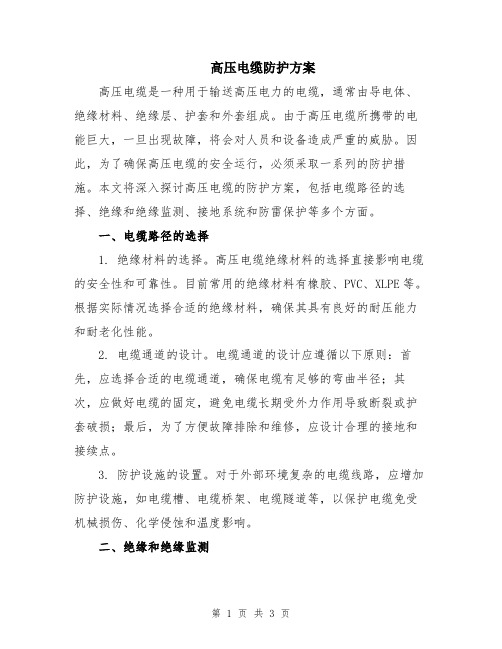

高压电缆防护方案高压电缆是一种用于输送高压电力的电缆，通常由导电体、绝缘材料、绝缘层、护套和外套组成。
由于高压电缆所携带的电能巨大，一旦出现故障，将会对人员和设备造成严重的威胁。
因此，为了确保高压电缆的安全运行，必须采取一系列的防护措施。
本文将深入探讨高压电缆的防护方案，包括电缆路径的选择、绝缘和绝缘监测、接地系统和防雷保护等多个方面。
一、电缆路径的选择1. 绝缘材料的选择。
高压电缆绝缘材料的选择直接影响电缆的安全性和可靠性。
目前常用的绝缘材料有橡胶、PVC、XLPE等。
根据实际情况选择合适的绝缘材料，确保其具有良好的耐压能力和耐老化性能。
2. 电缆通道的设计。
电缆通道的设计应遵循以下原则：首先，应选择合适的电缆通道，确保电缆有足够的弯曲半径；其次，应做好电缆的固定，避免电缆长期受外力作用导致断裂或护套破损；最后，为了方便故障排除和维修，应设计合理的接地和接续点。
3. 防护设施的设置。
对于外部环境复杂的电缆线路，应增加防护设施，如电缆槽、电缆桥架、电缆隧道等，以保护电缆免受机械损伤、化学侵蚀和温度影响。
二、绝缘和绝缘监测1. 绝缘材料的质量控制。
在购买和使用绝缘材料时，应对绝缘材料进行质量检测和监测，确保其符合国家标准和相关规定。
此外，还应制定相应的绝缘材料检测方案和周期，对绝缘材料进行定期检测和评估。
2. 绝缘层的厚度和保持性能。
绝缘层的厚度是保证电缆绝缘性能和安全运行的重要指标。
设计和施工应确保绝缘层的厚度符合规定，并能在使用寿命内保持其绝缘性能不受损害。
3. 绝缘监测系统的建立。
建立绝缘监测系统，采用在线监测和定期检测的相结合方式，对电缆绝缘状态进行实时监测和评估。
常用的绝缘监测技术包括介质损耗因数测试、局部放电检测和绝缘电阻测试等。
三、接地系统的设计1. 接地电阻的控制。
高压电缆的接地系统应具有低接地电阻，以确保在发生故障时能够及时引导电流，保证人员和设备的安全。
根据电缆电流和接地系统的特点，合理选择接地电阻的类型和数量，以达到较低的接地电阻值。
电缆防护要求1. 引言电缆是现代建筑和工业设施中不可或缺的一部分。
它们用于输送电力、信号和数据，承担着重要的功能。
然而，电缆容易受到外界环境的损害，因此需要采取适当的措施来保护它们。
本文将介绍电缆防护的要求，包括物理防护、电磁防护和环境防护等方面。
2. 物理防护要求2.1 保护层材料选择电缆的保护层材料应具有足够的强度和耐磨性，以抵抗外界物理损害。
常用的保护层材料有聚氯乙烯（PVC）、交联聚乙烯（XLPE）和聚丙烯（PP）等。
在选择保护层材料时，应根据电缆的使用环境和要求综合考虑。
2.2 保护层厚度保护层的厚度应符合相关标准和规范的要求。
过薄的保护层容易导致电缆被损坏，而过厚的保护层则会增加成本并影响电缆的灵活性。
因此，在设计和安装电缆时，应根据具体情况确定合适的保护层厚度。
2.3 防护管道在一些特殊环境中，如地下、水下或易受机械破坏的地方，应使用防护管道来增加电缆的保护性能。
防护管道可以是金属的，如钢管或铝管，也可以是塑料的，如聚氯乙烯（PVC）管或高密度聚乙烯（HDPE）管等。
防护管道应具有足够的强度和耐腐蚀性，以确保电缆的安全运行。
3. 电磁防护要求3.1 屏蔽层设计电缆的屏蔽层设计是保护电缆免受电磁干扰的关键。
屏蔽层可以是金属的，如铝箔或铜网，也可以是导电聚合物的，如聚乙烯醇（PVA）或聚乙烯薄膜等。
屏蔽层的设计应符合相关标准和规范的要求，以确保电缆在电磁环境中的稳定运行。
3.2 接地系统良好的接地系统是保护电缆免受电磁干扰的重要因素之一。
接地系统应具有低阻抗和良好的导电性能，以确保电缆的接地效果。
在设计和安装接地系统时，应遵循相关标准和规范的要求，并进行必要的测试和验证。
3.3 屏蔽效能测试为了验证电缆的屏蔽效能，应进行屏蔽效能测试。
常用的测试方法包括屏蔽效能扫描测试和屏蔽效能传递函数测试等。
测试结果应符合相关标准和规范的要求，并进行记录和报告。
4. 环境防护要求4.1 温度要求电缆在使用过程中应能够承受相应的温度。
工地高压电缆防护方案在工地施工过程中，高压电缆的安全运行是至关重要的。
由于高压电缆具有高线路电压、大电流传输和较高的电磁辐射等特点，一旦发生故障或事故，不仅可能对人身安全造成威胁，还会导致重大财产损失。
为了保障工人和设备的安全，需要采取一系列的防护措施。
本文将从以下几个方面介绍工地高压电缆的防护方案。
一、高压电缆的选择和布线在工地选择高压电缆时，需根据实际需求选择合适的型号和规格。
一般来说，工地高压电缆通常采用护套材质优良的绝缘电缆，以降低故障和事故的风险。
在布线时，应根据电缆的功率和电流负荷进行合理布置，避免电线串扣、交错和过长，以减少电缆故障的概率。
二、高压电缆的保护套管和槽道为了保护高压电缆免受外力的破坏和污染，可以在电缆上设置保护套管。
保护套管通常采用耐磨、耐高温、耐压和绝缘性能好的材料制成，如塑料、橡胶等。
另外，为了更好地保护电缆，可以在地下或墙壁上设置专门的槽道，将电缆放置其中，以防止被误伤或破坏。
三、高压电缆的接头和绝缘检查高压电缆的接头是电缆系统中最容易受到损坏的部分，因此要选择质量好、可靠性高的接头。
在安装接头时，应根据相关规范要求进行操作，并采取一系列的绝缘措施，以提高接头的绝缘性能和可靠性。
此外，定期对电缆接头进行检查和维护，及时发现并处理接头异常情况，以确保电缆的安全运行。
四、高压电缆的接地和绝缘监测高压电缆系统必须进行可靠的接地，以防止感应和静电的产生，减少电缆的电磁辐射。
接地装置应选择质量优良、稳定可靠的材料和设备，并应按照相关规范进行设置。
同时，为了提高电缆系统的绝缘监测能力，可以安装绝缘监测装置，及时检测电缆的绝缘状态，一旦发现问题，能够及时采取措施进行处理。
五、高压电缆的标识和警示在工地设施高压电缆时，应进行明显的标识和标示，以提醒人员注意电缆的存在。
标识可以使用颜色、标牌或标志等方式进行，以便快速识别电缆的位置和性质。
另外，在电缆周围设置明显的警示线和隔离带，以防止非授权人员、车辆等靠近电缆，确保工地高压电缆的安全。
地埋电缆防护标准地埋电缆防护标准是指在进行地下电缆敷设和维护时，为了保障电缆的安全运行和延长其使用寿命，制定的一系列规范和要求。
地埋电缆防护标准的制定旨在确保电缆的可靠性和稳定性，防止外界因素对电缆造成损害，提高电缆系统的安全性和可靠性。
地埋电缆防护标准包括以下方面的内容：1. 电缆敷设深度要求：地埋电缆的敷设深度应符合国家相关规定，以确保电缆在地下环境中不受外界力量的影响。
2. 电缆保护层材料：电缆保护层应选择耐腐蚀、耐磨损、耐压力、耐高温等特性的材料，以保护电缆免受外界物理和化学因素的侵蚀。
3. 电缆保护层厚度要求：电缆保护层的厚度应符合国家相关标准，以确保电缆在敷设过程中不受到机械损伤和外界压力的影响。
4. 电缆敷设方式：电缆敷设应按照规范要求进行，包括敷设路径、敷设方式、敷设工艺等，以确保电缆的安全可靠。
5. 电缆穿越管道：在需要穿越管道时，应采用合适的穿越方式和材料，确保电缆在穿越过程中不受到损坏。
6. 电缆接头和终端处理：电缆接头和终端应按照规范要求进行处理，包括绝缘处理、防水处理等，以确保接头和终端的可靠性。
7. 地下隧道和管道交叉敷设：在地下隧道和管道交叉敷设时，应采取相应的防护措施，以防止电缆受到外界力量的影响。
8. 地下施工作业：在进行地下施工作业时，应采取相应的安全措施，防止对已敷设的电缆造成损害。
9. 电缆标识和记录：对已敷设的电缆进行标识和记录，包括电缆型号、规格、长度等信息，以便于后期维护和管理。
10. 地下电缆巡检和维护：定期进行地下电缆巡检和维护，及时发现并处理存在的问题，确保电缆系统的安全运行。
地埋电缆防护标准的制定是为了保障地下电缆系统的安全运行和延长其使用寿命。
只有遵守相关标准和规范，合理敷设和维护地下电缆才能确保其可靠性和稳定性。
同时，也需要加强对地下施工作业的管理和监督，提高施工人员的技术水平和安全意识。
通过科学规范的地埋电缆防护标准，可以有效降低电缆故障率，提高供电系统的可靠性和稳定性。
基于物联网的电力电缆智能防盗报警系统【摘要】本文介绍了基于物联网的电力电缆智能防盗报警系统。
在我们将探讨研究背景、研究意义和研究目的。
在我们将详细阐述智能防盗报警系统技术原理、物联网在电力电缆防盗中的应用、系统架构设计、功能模块介绍以及性能评估。
在我们将讨论技术创新、研究价值和未来展望。
本研究将为电力电缆防盗领域提供新的解决方案，提高电力设施的安全性和稳定性，有着重要的实践意义和发展前景。
通过引入物联网技术，可以实现电力电缆的远程监控和智能报警，有效应对电力盗窃等安全威胁，为电力行业的发展和现代化建设提供有力支持。
【关键词】物联网、电力电缆、智能防盗、报警系统、技术原理、应用、系统架构、功能模块、性能评估、技术创新、研究价值、未来展望1. 引言1.1 研究背景当代社会，电力电缆防盗问题日益突出。
随着经济的发展和城市化进程的加速，电力设备和电缆成为了犯罪分子眼中的香饵，被盗的案例屡见不鲜。
传统的防盗手段已经难以满足实际需求，迫切需要一种更智能、更高效的防盗报警系统来保障电力设备的安全。
目前，随着物联网技术的快速发展，智能化防盗报警系统应运而生。
基于物联网技术，可以实现对电力电缆进行远程监控和实时报警，大大提高了防盗的效率和水平。
通过利用物联网技术的各种传感器和设备，可以实现对电力电缆周边环境的监测，及时发现异常情况并进行报警处理，有效防止盗窃事件的发生。
研发基于物联网的电力电缆智能防盗报警系统具有重要的现实意义和应用前景。
本研究将深入探讨智能防盗报警系统的技术原理、物联网在电力电缆防盗中的应用、系统架构设计、功能模块介绍以及性能评估，旨在为电力设备的安全提供更可靠的保障。
1.2 研究意义电力电缆是电力系统的重要组成部分，负责输送电力信号，是电力系统运行的“动脉”，一旦遭到盗窃或损坏，将严重影响电力系统的正常运行，甚至可能导致局部甚至整个电力系统的瘫痪。
研究基于物联网的电力电缆智能防盗报警系统具有重要意义。
配网带电作业中旁路电缆系统的应用
配网带电作业中旁路电缆系统是一种在配电网中进行带电作业的安全防护方案。
在传
统的配电网中，为了进行维护、检修等作业，往往需要将该区域的电源切断，造成了用户
的停电现象。
而通过使用旁路电缆系统，可以实现在配电网带电状态下进行维护、检修作业，减少了用户停电时间，提高了供电可靠性。
旁路电缆系统通常由三个主要组成部分构成：旁路线路、旁路接地和旁路工具。
旁路
线路是指在配电网中布设的一条专用电缆，通过该电缆可以为带电作业提供电源。
旁路接
地则是为了保证带电作业环境的安全而设置的接地装置，可以将电力设备的接地连接到配
电网的地线上，确保带电作业期间的电流通过接地而不是人体。
旁路工具则是为了配合旁
路电缆系统的使用而设计的工具，例如带有绝缘手柄的螺丝刀、绝缘手套等。
旁路电缆系统的应用主要包括以下几个方面：
3. 故障排除：在系统发生故障时，为了排除故障并修复系统，往往需要切断故障线
路的电源，造成一片区域的停电。
而通过使用旁路电缆系统，可以在故障线路带电状态下
进行故障排除作业，不影响用户正常用电，提高了供电可靠性。
配网带电作业中旁路电缆系统的应用可以有效地减少用户停电时间，提高供电可靠性，同时保证带电作业的安全性。
它是一种先进的配网作业方式，对于提高电网的运行可靠性
具有重要意义。
高压低压配电柜的电缆防护措施有哪些高压低压配电柜是电力系统中常见的设备之一，其作用是将高压电源通过电缆输送至低压配电装置，并供给各个电器设备使用。
然而，由于电缆在传输电能的过程中容易受到外界的物理和电磁干扰，因此需要采取一系列的电缆防护措施。
以下将介绍高压低压配电柜的电缆防护措施。
一、电缆选择为了确保高压低压配电柜的电缆能够承受高压电源的频繁切换和传输，需要选用具有良好电气绝缘性能和耐高温、耐压等特点的电缆。
常见的电缆类型包括橡皮电缆、塑料电缆、绝缘电缆等，根据使用环境和电力传输需求来选择合适的电缆。
二、电缆敷设电缆的敷设方式是保证电缆安装与传输过程中不受到外界因素干扰的关键环节。
在敷设过程中，需要避免与其他电缆、金属结构物以及可能产生机械碰撞的设备处于同一通道内。
此外，在有限的空间内需要进行固定和支撑，以确保电缆的稳定和牢固。
三、电缆保护套管为了保护电缆不受到机械的损伤，可采用电缆保护套管进行包覆。
电缆保护套管采用耐高温、耐压的材料制成，具有良好的防水、防腐蚀和机械保护作用。
在选择电缆保护套管时，需要考虑电缆的规格和敷设环境，确保套管与电缆相匹配并能够提供全面的保护。
四、终端防护由于配电柜的高压低压电缆在连接其他设备时容易受到损坏，因此在连接处需要进行终端防护。
常见的终端防护措施包括使用防护盖、防护套管等，以防止电缆断裂、短路等问题。
此外，还要确保终端的接触面积充分，接头部位的导电材料要保持良好的导电性能。
五、聚焦防火防爆由于高压低压配电柜中的电缆在传输电能的过程中易产生火花和高温，因此需要采取聚焦防火防爆措施。
常见的措施包括安装防火保护器、设置防爆设备等，以防止火灾和爆炸的发生，并确保电缆的安全运行。
六、接地保护高压低压配电柜的电缆必须进行有效的接地保护，以确保地线的连接和设备的安全运行。
接地保护措施包括接地线的敷设、地下导线的选材和接地电阻的测量等。
通过合理的接地保护，可以降低电缆受到外界干扰的可能性，确保电力传输的稳定性和可靠性。
电缆防护报警系统简介一、用途和主要特点AJ1600ZD-1系统是一种小型开关量报警输出振动传感电缆警戒系统，它具备AJ1600振动系统系统的主要功能，而被广泛应用在室内或室外各种电缆防护及周边警戒场所。
这个系统也同样涉及到一个关键的探测部件，那就是振动传感电缆探测器。
这个系统布线简单灵活，可以将振动电缆直接与需防护的电缆捆绑在一起或固定在金属网上。
可以通过报警主机实现终端报警，也可以直接通过警号实现现场或控制中心报警。
能够适应较恶劣的外界环境，如高湿、高温和低温。
并能够实现全天候工作。
振动传感电缆其无源和分布整形自然的特点，很适宜在地形复杂、易燃易爆、不规则周界和不宜电源进入的场所安装使用；也可以通过固定在刚性介质上，再埋入墙体或地下，作为银行金库、弹药库和其它重要部位的防凿、防非法入侵的报警探测装置使用，还可作为野外施工场所、部队机动营地做临时警戒线使用。
二、主要技术指标工作电压：交流220V 或直流12～18V输出形式：继电器触点，开路报警。
警戒布线长度：单路最大1000米消耗功率：不大于5VA工作环境温度：振动传感电缆: -40℃～+70℃电缆敷设温度：不低于-15℃控制器: -40℃～+70℃（配置加热器）振动传感电缆的最小弯曲半径：不小于电缆外径的6倍。
振动传感电缆承受最大拉力： 70N振动传感电缆控制器外形尺寸约： 150×204×76（参考尺寸）振动传感电缆控制器机体重量约： 3kg振动传感电缆外径：φ8三、系统概述1、系统组成电缆防护报警系统：由振动传感电缆、终端盒、振动传感电缆警戒系统控制器和报警主机等四部分组成。
1）振动传感电缆：是一种专用的振动传感器，用以将振动转变为电信号。
2）终端盒:是由塑料防水锁头和终端盒体组成。
是用来装配振动电缆末端短路子的，并对其进行了有效地密封防水处理。
3）振动传感电缆警戒系统控制器（简称“控制器”）：由供电、信号检测处理和加热系统（顾客选配）三个单元组成。
4）报警主机：由顾客自己选配。
只要能够控制和处理开关量信号的报警主机均可选用，如：霍尼韦尔、博士或国产品牌的报警主机。
报警主机与控制器之间由信号馈缆连接。
可根据现场的实际情况，采用交流220V供电或直流12V供电。
报警主机安放在中心控制室内，控制器安放在周界防范区域内，室外安装时要加装防水箱。
防水箱选配的尺寸：控制器装在防水箱内，四周都应留有10公分的空间距离。
2、工作原理外界入侵振动后，前端振动传感电缆将振动信号转变为电信号，并传送到振动传感电缆警戒系统控制器的信号处理单元，信号处理单元将接收到的微弱电信号进行放大、整形和滤波，再经过一定的算法处理，判断是否输出报警信号。
如果超过设定的报警阈值则产生报警，继电器动作，控制器线路板上的小封装红色发光管被点亮，报警信号将通过信号线上传到报警主机实现终端报警。
报警信号由继电器输出，其输出定义为C、NO端子加电后常闭，报警或断电后常开。
四、安装说明1、主控设备的安装1）报警主机的安装：可安装在中心控制室距地1.2米，距门窗50公分的墙壁上、固定在机柜里或控制台上。
2）控制器的安装：在室内或室外，控制器需要垂直安装，可以直接固定在墙壁或机柜中。
室外安装需要加装防水箱。
并要做好箱体的接地。
2、振动传感电缆的安装1）暗装：需要在墙体、建筑物和隐蔽的地方安装电缆时，应选择暗装的方式。
即将传感电缆敷设在金属管内、塑料电线管内或固定在刚性面板上，以达到对振动传感电缆进行有效保护和可靠的启振报警作用。
在有强烈外界电磁干扰的环境下，如电厂、电信号发射塔周围，也必须选择在金属管内敷设安装，以起到屏蔽保护的作用。
2）明装：使用塑卡或塑扎带将振动传感电缆直接固定或捆绑在所要防护的物体上。
如需防护的电缆、周边警戒用铁丝网或铁栅栏上。
电缆的布线形状可以根据防护体的结构形状或直接呈正弦波或方波型布线。
上述两种方式在正确安装的情况下均不影响系统的灵敏度和可靠性。
3）振动电缆安装注意事项（1）在线缆安装前应仔细阅读有关说明书。
（2）当触及到附着物体时，能够实现振动电缆的有效传感报警。
（3）电缆布线要美观、对称并具有一定的隐蔽性。
（4）电缆的使用量最合理、最经济。
（5）布线时，振动传感电缆的最小弯曲半径不应小于电缆外径的6倍。
（6）不管选用哪种安装形状或方式，都应将振动传感电缆稳定的锁固在附着物上。
（7）管内安装时，应注意选择线缆管径的适宜程度；管径过大会影响电缆的灵敏度；管径过小会影响线缆穿管，容易损伤线缆。
一般线径为管径的40%。
（8）金属管安装时，一定要处理好管与管接口处的毛刺，特别是套丝、焊接的连接部位，以免毛刺刺入线缆内形成短路或将线缆表皮挫伤。
（9）在管内穿线时不要用力过大，以免将线缆损伤。
线缆的最大承受拉力不大于70N。
（10）电缆不能折死弯，折弯的最小半径应大于线径的6倍。
3、终端盒的安装注意事项1）电缆终端盒安装在振动传感电缆的终端部位，可以用胀栓固定在围墙上或用绑扎带固定在附着物上。
2）终端盒的作用是对传感电缆终端进行防水密封处理。
五、系统调试1、系统检查1）振动传感电缆的检查●振动传感电缆与控制器及终端盒的装配和检查：（1）电缆末端短路子与终端盒的装配与检查首先将振动传感电缆末端套上防水锁头螺母，然后分别将电缆的两个活动导体及两个固定导体短接，缠好高压自粘防水胶布，做好防水处理，并将屏蔽接地线悬空。
引线连接好后放入终端盒内，锁紧防水螺母。
终端盒做好后，在电缆前端将形成A和B两个回路，我们可以使用万用表的欧姆档对A和B两个回路进行导通测试，以便对电缆的好坏及终端盒的连接情况进行初步判断。
（2）电缆前端与控制器的连接和检查电缆前端与控制器内的传感电缆接线端子相连，2和3接到线路板标CS及GND的端子上，1和4接到线路板标AS/BS的两个端子上，两组线没有极性。
应特别注意控制器端的屏蔽接地线一定要与机箱完全接触，机箱要做好接地，否则会产生干扰，影响控制器的灵敏度。
振动传感电缆测试标准如下（电缆另一端未接到控制器时）：A回路电阻R1 <200欧B回路电阻R2 < 200欧A回路与B回路之间的电阻 > 5兆欧A回路、B回路与屏蔽接地线之间的电阻 > 5兆欧2）振动传感电缆控制器的检查开机前应先检查接插件是否有松动，电源线是否连接好，有无短路现象，振动传感电缆是否接好，没有问题时接电测试。
2、系统调试1）根据现场环境，设置采集器灵敏度。
单路采集器通过一个4位拨码开关设置灵敏度。
2）用螺丝刀柄敲击振动传感电缆2至4次，模拟人的翻越，控制器内指示灯应常亮，并伴随继电器动作声进入报警状态。
报警状态延时约4秒后，如没有新的报警触发则自动复位，重新进入警戒状态。
3）用反复敲击防护网或翻越周界的方式来调整设置灵敏度。
采集器灵敏度由一个DIP4拨码开关控制，共16级灵敏度；4）利用拨码开关调整灵敏度时，每次必须关闭电源后操作。
5）拨码开关的设置：拨码开关:5、安全使用注意事项1）切勿在雷雨闪电期间安装施工2）切勿将主控器直接安装于潮湿场所3）在安装使用本产品之前，对工作人员应预先作好安全教育和技术培训。
4）本产品若采用交流220V供电，则在通电工作状态下，主机内部存在交流220V工作电压，所以非专业人员绝不允许在通电状态打开主机。
5）必须确认主机交流220V电源切断的状态下才可以更换保险丝。
6）本产品主机电缆输出端有高频大功率信号输出，输入端为高灵敏接收电路接口，只有当确认两根电缆可靠连接后，才可以开启主机电源。
7）本产品一旦出现异常情况，应先切断电源，再作检查分析，防止故障扩大，按规定保修。
6、常见故障排除方法1）故障现象：不报警原因1：电源虚接或断路判断方法：用万用表直流电压档测量控制器内电源端子上的电压，其应在正常工作电压之内（具体标称数值请参见技术性能指标），否则故障。
排除方法：重新连接电源线原因2：雷击排除方法：更换采集器内线路板。
更换前应对接入板内的各线段作标记，以保证更换后接线正确无误。
2）故障现象：报警灯常亮，采集器始终处于报警状态。
原因1：传感电缆故障判断方法：将电缆从采集器内端子上拆下，用2条导线分别将采集器端子上两个AS/BS、CS与GND短接，若报警解除可断定传感电缆故障，否则为采集器线路板故障。
排除方法：更换电缆或检查电缆内部是否有短路部位（通常发生在两端引出线上）。
原因2：传感电缆两端未接好判断方法：断电后，用万用表欧姆档测量采集器两个AS/BS、CS和GND端子，应导通（一般在几十欧内）。
排除方法：去除终端防水锁头内和采集器内端子及线缆上的氧化物，重新接线。
原因3：采集器内电源电压过低判断方法：测量采集器内电源端子上的电压，不能低于采集器工作的最低电压：一般为为12-18伏（低压）或220伏（高压）。
原因4：现场有强干扰排除方法：降低灵敏度或排除干扰源3）故障现象：经常误报原因1：防护网上附有植物，随风撞击防护网。
排除方法：去除防护网上的杂物原因2：防护网松动排除方法：重新固定防护网2012.09.15。
