电缆保护措施(2020年)

( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改井下供电电缆敷设的管理规定(2020年)Safety management is an important part of production management. Safety and production are inthe implementation process井下供电电缆敷设的管理规定(2020年)一、电缆必须悬挂（1）在水平巷道或倾角30°以下的井巷中，电缆应用吊钩悬挂。

（2）在立井井筒或倾角30°及其以上的井巷中，电缆应用夹子、大箍或其它夹持装置进行敷设。

夹持装置应能承担电缆重量，并不得损坏电缆，二、水平巷道或倾斜井巷中悬挂的电缆应有适当的松弛度，并在承受意外重力时，能自由坠落。

其悬挂高度应使电缆在有矿车掉道时不致受撞击，在电缆坠落时，不致落在轨道或输送带上。

三、电缆悬挂点的间距:在水平巷道或倾斜井巷内不得超过3m。

四、电缆不应悬挂在压风管或水管上，不得遭受淋水或滴水。

在电缆上严禁悬挂任何物品。

五、如果电缆与压风管、供水管在巷道同一侧敷设时，必须设在管子上方，并保持0.3m以上距离。

六、电缆与风筒等易燃物品应分挂在巷道两侧，否则相互之间应保持0.3m以上的距离，盘圈或盘8字形电缆不得带电。

七、巷道中通信和信号电缆应与电力电缆分挂在井巷两侧，否则应敷设在电力电缆的上方0.1m以上地方。

八、高低压电力电缆敷设在巷道同一侧时，其间距应大于0.1m，高压与高压，低压与低压之间不得小于50mm。

云博创意设计MzYunBo Creative Design Co., Ltd.。

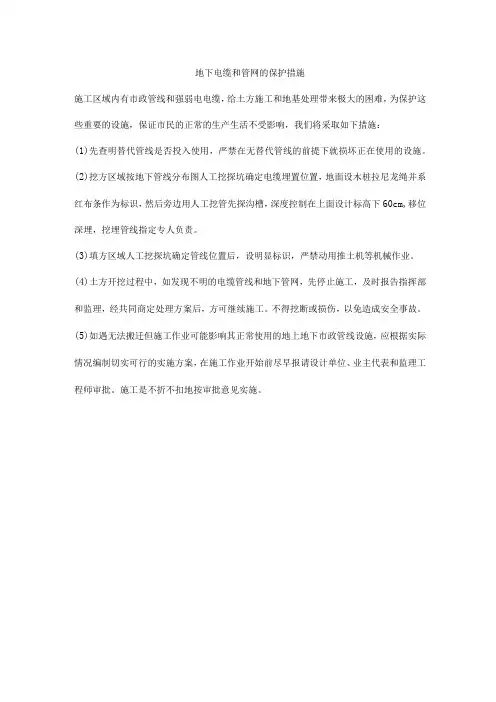

地下电缆和管网的保护措施
施工区域内有市政管线和强弱电电缆，给土方施工和地基处理带来极大的困难，为保护这些重要的设施，保证市民的正常的生产生活不受影响，我们将采取如下措施：
(1)先查明替代管线是否投入使用，严禁在无替代管线的前提下就损坏正在使用的设施。

(2)挖方区域按地下管线分布图人工挖探坑确定电缆埋置位置，地面设木桩拉尼龙绳并系红布条作为标识，然后旁边用人工挖管先探沟槽，深度控制在上面设计标高下60cm,移位深埋，挖埋管线指定专人负责。

(3)填方区域人工挖探坑确定管线位置后，设明显标识，严禁动用推土机等机械作业。

(4)土方开挖过程中，如发现不明的电缆管线和地下管网，先停止施工，及时报告指挥部和监理，经共同商定处理方案后，方可继续施工。

不得挖断或损伤，以免造成安全事故。

(5)如遇无法搬迁但施工作业可能影响其正常使用的地上地下市政管线设施，应根据实际情况编制切实可行的实施方案，在施工作业开始前尽早报请设计单位、业主代表和监理工程师审批。

施工是不折不扣地按审批意见实施。

高压电缆保护方案摘要：高压电缆的保护对于电力系统的安全运行至关重要。

本文针对高压电缆保护问题进行了深入探讨，提出了有效的保护方案，包括防火、绝缘、防护和监测等方面的措施。

通过合理选择保护措施，可以有效降低高压电缆的故障率，确保电力系统的稳定运行。

1. 引言在电力系统中，高压电缆作为输送电能的重要组成部分，承担着将电能从发电厂输送到用户之间的重要任务。

因此，高压电缆的安全运行对于电力系统的稳定性和可靠性具有至关重要的意义。

然而，高压电缆在运行过程中会面临各种各样的外界因素的影响，如高温、火灾、机械损坏等。

因此，采取适当的保护措施，确保高压电缆的安全运行，对于电力系统的正常运行具有重要意义。

2. 防火保护措施高压电缆在使用过程中容易发生火灾，给电力系统带来严重的安全隐患。

为了防止火灾事故的发生，可以采取以下防火保护措施：（1）高压电缆的敷设要符合相关标准，避免与易燃物接触。

（2）在火灾易发区域增加火灾探测器和报警装置，及时检测并报警。

（3）配置灭火设备，包括灭火器、喷淋系统等，以便在火灾发生时迅速扑灭。

（4）定期进行火灾防护设备的检查和维护，确保其正常工作状态。

3. 绝缘保护措施高压电缆的绝缘性能对其安全运行起着重要作用。

缺乏足够的绝缘会导致电缆的能量损耗和信号传输失效。

因此，为了保护高压电缆的绝缘性能，可以采取以下措施：（1）对高压电缆进行绝缘测试，及时发现绝缘故障。

（2）定期检查和维护电缆绝缘层，补充绝缘油或绝缘材料。

（3）对于有损伤或老化的绝缘材料，及时更换或修复，确保绝缘层的完整性。

（4）在需要强化绝缘的地方，可以采用绝缘材料套管进行保护。

4. 防护措施高压电缆在使用过程中容易受到机械损坏和外力破坏。

为了保护高压电缆的完整性和安全运行，可以采取以下防护措施：（1）在高压电缆敷设的地方设置保护管道或护套，以防止机械损坏。

（2）对于埋地敷设的高压电缆，应加强对其周围土壤的保护，避免因土壤移位或挤压而导致电缆的损坏。

仅供参考[整理] 安全管理文书

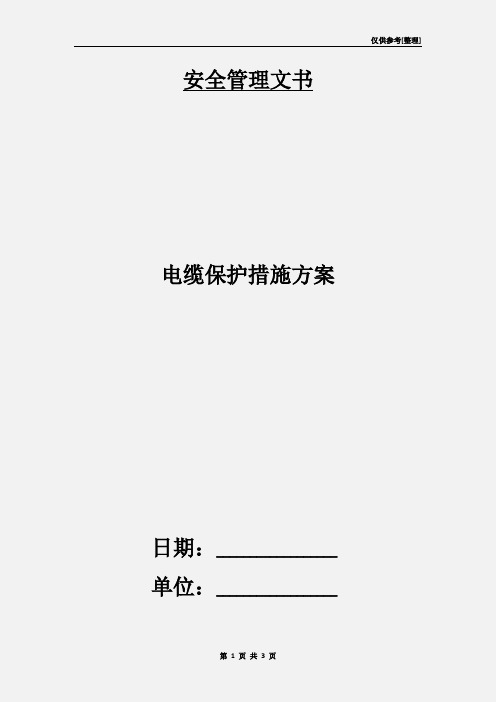

电缆保护措施方案
日期：__________________
单位：__________________
第1 页共3 页
仅供参考[整理]
电缆保护措施方案
一、电缆保护原由
由于属于长安厂10KV主要供电电缆需要横穿市政道路，为了保证施工安全和保护电缆不受破坏造成损失，所以必须对此电缆进行横穿公路保护。

二、保护处理措施
处理工艺：场地平整夯实垫层浇注砌沟槽墙抹灰
制作沟盖板坐浆、盖板
首先，需要确定电缆穿过公路的线路，根据确定的线路定位，再沿电缆中
线每边加宽500mm放线；先将所放线范围内的场地采用蛙式打夯机进行平整夯实，再浇筑一层砼强度等级C15的垫层，厚100mm；在砼达到一定强度后，在砼垫层上砌筑两壁宽200mm，高300mm的砌体形成宽为300mm，深为300mm的沟槽；砌体采用M7.5水泥砂浆砌筑MU15的页岩砖（规格：200*95*53）；其次，将沟槽壁采用1：2.5的水泥砂浆抹灰；沟槽底采用细石砼坡度按10%进行找平；沟底两边采用细石砼抹45度的倒角，厚为50mm；具体详附图。

在现场预制沟盖板，宽700mm，长1500mm，厚度为120mm，内配18@100单层双向钢筋网片,砼强度等级为C25；最后坐浆安装预制板。

第 2 页共 3 页
仅供参考[整理] 安全管理文书
整理范文，仅供参考！
日期：__________________
单位：__________________
第3 页共3 页。

电缆电缆整改措施〔共4篇〕第1篇：电缆的保护措施电缆的保护措施1、加强电钳工的教育培训，制定全面精细的电器设备包机制度，尤其是电缆管理。

严格电缆的上下压接线盒的操作工艺。

谁制作，谁维护，应挂牌留名。

严格巡回检查制度：接线防爆情况、是否有温升、悬挂是否符合要求等，都应详细检查，做好记录。

2、电缆短路。

造成铠装电缆放炮故障的主要原因：①在制作电缆头时，由于三叉处绝缘受伤或绝缘处理不当、工艺不符合质量要求，经常在电缆三叉处发生短路事故。

注意处理好三叉的绝缘，不允许让纤维材料从三叉处直通外部空气，从而防止由于毛细管作用让潮气进入，破坏三叉口的绝缘强度。

②电缆铠装钢带裂口、铅包裂纹，由此进入潮气，使绝缘破坏而造成短路事故。

主要考前须知有：电缆落地，直承受机械损伤；在搬运或敷设过程中，电缆弯曲半径过小。

③铝芯电缆和铜芯电缆之间的连接头，由于压接工艺不当，接头质量不符合要求，是接头处接触电阻过大，部分升温过高，从而造成电缆短路事故。

④存放时间较长的或没有使用的电缆的两个接头没有铅封，在制作电缆头时又没有将已经受潮的部分截掉，或者截掉的长度不够，从而造成短路。

对于矿用井下橡胶电缆，造成短路故障的主要原因是机械损伤。

3、漏电接地故障。

造成动力低压电缆一相漏电接地的原因，除机械损伤、电缆与设备的连接头毛刺与外壳连接、线头脱落接外壳、等原因外，电缆网路中的鸡爪子、羊尾巴接头是造成电缆漏电接地的常见因素。

4、电缆短线故障。

主要原因是斜巷运输中电缆被所拉的物件挂住拉断。

这就要求队组在安排运输任务时，平安操作措施内容必须对现场工作环境进展充分说明，尤其时巷道的上下、宽度进展事前测量，对所运输的设备体积和巷道进展比对，对拐弯处的半径及轨道和巷帮距心中有数，并对轨道运输的设备捆扎结实。

5、电缆着火根本上都是由于短路故障引起。

因此，防止这种故障发生的措施，首先是防止发生短路故障，其次是发生短路故障以后，应保证保护装置可靠地动作，迅速切断故障线路电。

一、工程概况1、本工程设计起点位于保实宏电缆现状分界室,向西10m，沿道路东侧向南212m至幼儿园内，再折向西南侧后进入新建项目红线内,终点位于新建项目楼体东北侧.2、因设计及工程需要，将原2＃转角井，更改为2＃三通井,但因现状井内有已敷设电缆，且施工过程中需占用原境内一部分空间。

基于施工形式,根据现场实际情况制定电缆保护方案。

二、施工步骤及保护方案施工步骤:井内空间分隔→墙体拆除→墙体收口、抹面→清理垃圾→电缆保护→电力井改造施工。

1、井内空间分隔在墙体拆除前，首先采用木质模板临时对空间进行分隔,确保在墙体拆除时造成对电缆的破坏。

2、墙体拆除、收口沿井底板、侧墙、顶板一周开设若干Φ110mm洞口，完成后整体将中间墙体移除，完成后将四边墙体毛茬剔除,再进行抹灰处理，完成后再临时模板拆除，进行下一步工序。

3、电缆保护（1）对电缆保护前首先对现状电缆进行安全检查，确认安全后再对其进行实施保护措施(2）每根电缆用Φ110mmPVC管长方向切开后，将电缆整体包裹；(3)管内剩余空间用棉纱或其他柔性材料填充密实；（4）用胶带等材料在管外侧扎紧；（5)再对电缆整体于井内现有吊架进行二次悬吊。

三、施工过程中应注意问题:（一）土方开挖：1、在开挖前要明确地下管线的位置，挖土方时如发现有不明管线或事先没有明确的地下管线，应及时停止操作向上级报告进行处理或保护经查明处理后方可继续施工.2、当电缆井挖至深度大于1.5米以上时，应做好防坍塌方措施。

（二）砼施工1、混凝土施工时下料不得随意抛浆应设置引槽下浆，以免污染环境及电缆.2、在施工过程中使用的工具不得碰撞或敲击电缆。

(三)砌筑施工：1、施工过程中下料时应注意安全不得随意抛设,避免砖块撞击电缆引起安全隐患。

或砌筑砂浆污染电缆.2、砌筑工程中如要使用半块砖时,不得拿着工具对着电缆砍砖以免用力过大工具或砖块击伤电缆引起电击伤人的事故发生。

四、安全文明施工保证措施1、为杜绝事故的发生,针对本工程特点,制定如下安全技术保证措施；2、现场开挖过程中如遇到管道及其他障碍物时，需要及时通知监理、业主等有关单位共同处理不得私自处理，不得盲目施工.3、现场施工机具用电线需有良好的接地及绝缘;悬挂操作规程，由专人看护专人操作。

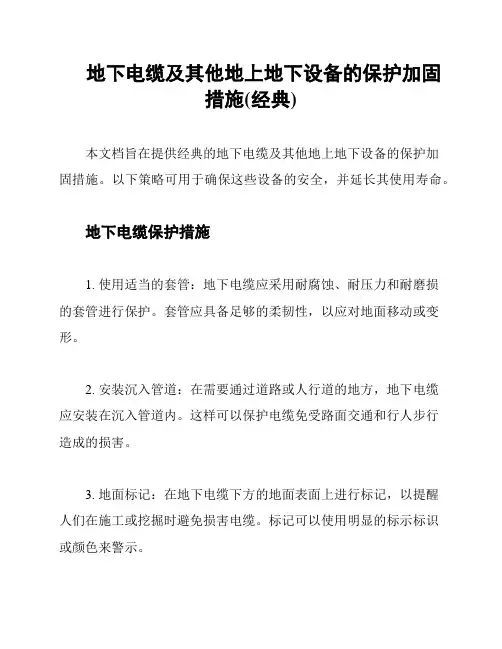

地下电缆及其他地上地下设备的保护加固
措施(经典)
本文档旨在提供经典的地下电缆及其他地上地下设备的保护加
固措施。

以下策略可用于确保这些设备的安全，并延长其使用寿命。

地下电缆保护措施
1. 使用适当的套管：地下电缆应采用耐腐蚀、耐压力和耐磨损
的套管进行保护。

套管应具备足够的柔韧性，以应对地面移动或变形。

2. 安装沉入管道：在需要通过道路或人行道的地方，地下电缆
应安装在沉入管道内。

这样可以保护电缆免受路面交通和行人步行
造成的损害。

3. 地面标记：在地下电缆下方的地面表面上进行标记，以提醒
人们在施工或挖掘时避免损害电缆。

标记可以使用明显的标示标识
或颜色来警示。

其他地上地下设备的保护措施
1. 使用适当的保护措施：对于其他地上地下设备，应根据其特定的保护需求采取适当的措施。

例如，对于地上设备，可以使用防护壳或围栏来避免被人为破坏或意外撞击。

2. 定期检查与维护：定期检查设备并进行必要的维护，以确保其正常运行和安全。

这包括清洁设备、更换老化部件以及修复损坏或破损的部分。

3. 灾害预防：针对可能的自然灾害（如地震、洪水等），应采取适当的预防措施，例如使用抗震设备、洪水防护措施等，以减少设备的损坏风险。

请注意，以上保护加固措施仅为经典措施的一些示例，具体的实施需根据实际情况和相关法律规定进行评估和决策。

参考文献：。

2024年机电设备、线缆、管线保护实施方案2024年，机电设备、线缆、管线保护工作的实施方案至关重要。

这一方案旨在确保生产设备的正常运行，减少故障和损坏，从而提高生产效率和工作安全。

为此，我们制定了以下措施。

首先，要对所有机电设备进行定期检查和维护，确保设备运行正常。

定期检查可以及时发现问题，及时处理，避免设备出现大的故障。

同时，设备的维护工作也要跟进，保证设备的寿命和使用效果。

其次，要加强对线缆和管线的保护措施。

线缆和管线是机电设备的重要组成部分，需要保持良好的状态，避免受到外部环境的影响。

我们将加强线缆和管线的绝缘和防护工作，确保其安全可靠地运行。

此外，还要加强对设备周围环境的管理。

设备周围的环境不仅影响设备的正常运行，还可能对设备造成损坏。

我们将加强对环境的整治和维护工作，确保设备的周围环境干净整洁，没有垃圾或障碍物。

总之，通过以上的实施方案，我们相信可以有效提高机电设备、线缆、管线的保护工作水平，确保设备的正常运行，提高生产效率和工作安全。

这也是我们在2024年要重点关注和努力实施的工作方向。

第 1 页共 1 页。

电缆保护措施方案电缆是电力传输和配电系统中必不可少的元素。

在工业和建筑领域中，电缆通常被暴露在一些恶劣的环境条件下。

因此，来自各种因素的损伤和故障是普遍的。

为避免电缆的磨损、损坏或安全隐患，在安装和维护电缆时，需要采取必要的保护措施。

本文将介绍几种常见的电缆保护措施方案。

1. 电缆槽电缆槽是一种保护电缆的设计，一般用在建筑和工业领域中。

它们通常是由混凝土或钢板制成的长条形结构。

电缆槽有各种尺寸和形状，以适应各种电缆尺寸和布局需要。

另外，电缆槽可以通过安装盖板来防止进入灰尘、水和杂物。

2. 电缆管道电缆管道是一种更大的保护电缆的解决方案。

它们通常是由需要的材料制成（例如钢材、PVC、塑料等），并且可以供应各种尺寸和形状。

电缆管道可接受增加电缆时的需求，以满足建筑物或场地中更大的电缆需求。

有些电缆管道还具备防腐和抗紫外线的特性，可以在室内、室外和地下环境中使用。

3. 电缆桥架电缆桥架是表面安装或挂装的一个结构，旨在保护电缆，并将其与其他设备分开。

电缆桥架由钢制或铝制材料制成，并套在滑动支架上。

它们在长距离电缆布线和机房等场合中广泛应用。

4. 地下埋电缆管道地下埋电缆管道适用于需要布线到远距离地方的场合。

电缆放置在地下管道中，以保护电缆免受外界因素的干扰。

此外，这种保护措施方式使得电缆更加难以攻击和破坏。

5. 电缆被覆和护套电缆被覆和护套是使用较少的保护措施。

在这个过程中，一个额外的层添加到电缆表面中。

被覆和护套通常是一个抗磨损、防水、耐火和隔热的材料，例如锌或聚氯乙烯。

这种技术通常用于局部的电缆布线。

结论由于需要在不同的环境中运行，电缆必须接受各种保护。

本文介绍了几种常见的电缆保护措施方案。

注重电缆的保护，可以延长电缆的使用寿命，并减轻对其的维护和更换的压力。

在选择电缆保护方案时，应该考虑环境、尺寸、用途、及预算等因素。

第一章工程概况本标段起点桩号为K4+500.000，终点桩号为K15+350.380，全长10.85km，重要工程涉及软土地基解决、路基土方填筑、桥梁工程、排水工程、路基防护、气孔、机孔、人孔、箱涵及结构物下的管线搬迁等。

其中有桥梁14座，互通式立交2处、大桥2座、中桥5座、小桥6座、汽孔5孔、机孔10孔、人孔6孔、箱涵2道。

根据施工图纸的规定，对本标段的软土地基解决采用以下三种方案：（1）路基扣宽平台地段采用PHC400管桩；（2）既有路基边坡范围内地基采用Ф600钻孔灌注桩；（3）互通区范围内地基采用Ф500高压旋喷桩。

本管线保护方案重要针对北侧拓宽路基的地基解决，即：静压管桩、高压旋喷桩、边坡钻孔灌注桩，拼宽桥梁钻孔灌注桩的施工而编制。

第二章施工方案一、工区划分：根据现场情况，本标段划分为6个施工区：第一施工区：K4+500~K7+770，该段重要施工为管桩和钻孔灌注桩；第二施工区：K7+770～K 8+893该区重要施工为高压旋喷桩和钻孔灌注桩；第三施工区：K9+079～K 10+123，该段重要施工为管桩和钻孔灌注桩；第四施工区：K10+123～K12+135该区重要施工为高压旋喷桩和钻孔灌注桩；第五施工区：K12+135～K13+800，该段重要施工为管桩和钻孔灌注桩；第六施工区：K13+940～K15+350，该段重要施工为管桩和钻孔灌注桩；二、重要的施工设备及施工工艺：1、静压桩施工：选用GPZ－250型压桩机。

施工原则是：先施工靠近管线的一排桩，再施工其余三排桩。

2、边坡钻孔桩施工：选用GPS－10型钻机原土造浆，正循环成孔，钻机钻孔、浇注混凝土设锚筋的施工方法。

3、桥梁钻孔灌注桩施工：选用GPS－10型钻机原土造浆，正循环成孔，钻机钻孔、下钢筋笼浇注混凝土的施工方法。

4、高压旋喷桩施工：用专用特制的钻机钻至预定深度后，用高压泵通过安装在钻杆底端的特殊喷嘴，向周边土体喷射水泥浆液，同时钻杆以一定的提高、旋转速度提高，高压射流破坏了周边的土体结构，并强制使土体与水泥浆液混和，在地基中重新固结成一定强度、直径的圆柱体，与周边的土体形成复合地基，提高原地基的承载能力，减少沉陷。

电力电缆工作的安全措施
(1)在停电的电力电缆上工作，应填用第一种工作票；在带电的电力电缆上工作，应填用其次种工作票。

工作前，必需具体核对电缆的名称、编号，并检查平安措施。

在核对检查无误后，方可开头工作。

(2)挖掘电缆工作，应由有阅历、了解现场电缆走向的人员进行，当开挖到电缆爱护板后，应实行相应措施，防止挖破电缆绝缘触电伤人。

(3)移动电缆接头盒，一般应停电进行。

如带电移动时，应先调查电缆的历史记录，依据电缆的实际状况，在移动时必需平正移动，防止电缆绝缘损伤爆炸、触电伤人。

(4)锯断电缆工作，必需是在停电状况下进行。

在证明电缆无电后，用接地的带木柄的铁钎钉入电芯后，方可进行。

扶木柄的人，应戴绝缘手套，并站在绝缘垫上。

- 1 -。

电线、电缆及变压器等线缆保护措施方案一、工程简介沙坪坝区小龙坎正街至风天路主干道环境综合改造工程位于沙坪坝区，包括小龙坎正街至天星桥转盘、天星桥转盘至西南医院、天星桥转盘至风天路，全长4.4公里。

工作内容包括外墙面、阳台、门窗、遮雨蓬、空调外机、沿街底层门面、防盗网及护拦、线网、屋顶、围墙整治。

由于多数为老旧的居民住房，电线、电缆等线网满布于墙面，没有统一的走向，在施工时有效保护是施工的一个重点。

外墙施工时需对其进行统一保护，待外墙施工完后在对其电线、电缆进行统一整理。

在外脚手架搭设施工中，有局部的建筑物与高压线的距离较近，在脚手架搭设过程中或在脚手架上操作的过程中的安全存在较大的隐患。

电力公司在巡查中发现架体在搭设中与高压线相邻太近，不能保证安全距离，存在严重安全隐患后，要求在施工中需采取相应的安全保证措施，否则要求停止该处脚手架搭设。

项目部经过现场实际查勘，凡是高压电线与建筑物的距离在3米以内的，拟采取对脚手架搭设方案进行局部调整，已保证安全施工。

另外在居民楼旁边有变压器及电杆时，也应对其变压器等设施进行先保护后搭设脚手架施工。

故在变压器四周设置防护棚，保证施工和用电安全。

二、外墙电线、电缆保护具体措施（一）、准备工作（1）脚手架搭设好后，派专业电工沿外墙检查裸露在外墙上的电线、电缆走向，弄清楚电线种类、性质、是否带电，与业主间的关系等。

摸清楚电线的基本情况。

（2）必要时联系电力及宽带等相关部门对其进行交底，以便情况了解的更清楚。

（3）统计出需要进行保护电线的工程量，提出保护材料的计划。

（二）、具体实施措施（1）派专业人员对裸露在外墙面的电线进行清理、分类。

（2）采用PVC塑料管对其电线进行穿管对其电线进行保护，由于电线不能从一端穿入，采用先把PVC塑料管剖开，再把电线放进去。

电线不能全部堵满套管，只能放入套管一半的电线。

（3）电线穿好套管后，在脚手架上对其套管进行固定。

（4）如在该处电线位置的外墙上需动用焊机等动火作业，在下部的电线套管表面缠裹防火棉，并派专职安全员进行巡视，避免发生火灾等事故。

2024年电缆的使用及维护煤矿井下电能的输送是通过各类电缆来完成的。

采区电缆最易受到碰撞、挤压、炮崩和砸伤，是供电系统中最薄弱的环节，易发生事故。

所以，电缆的合理选用、敷设、连接、使用及维护，对整个矿井的生产安全起着十分重要的作用。

矿用电力电缆可分为铠装电缆、橡套电缆和塑料电缆三大类。

1．电缆的选用、敷设和连接要求电缆的选用包括类型和截面大小。

它根据电压等级、输送长度、使用地点、负荷大小、设备类型等因素进行计算和验算，要满足允许电流、电压降和过流保护等要求。

对采掘工作面要使用矿用阻燃橡套电缆。

移动式和手持式电气设备应使用专用橡套电缆。

电缆敷设必须用吊钩悬挂，并应有适当的弛度。

电缆悬挂点间距不得超过3m，其悬挂高度应保证电缆在矿车掉道时不受撞击，在电缆坠落时不落在轨道或输送机上。

电缆不应悬挂在风管或水管上，不得遭受淋水。

电缆上严禁悬挂任何物件。

电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0．3m以上的距离。

高、低压电力电缆敷设在巷道同一侧时，高、低电缆之间的距离应大于0．1m。

高压电缆之间、低压电缆之间的距离不得小于50mm。

禁止用铁丝吊挂。

盘圈或盘8字形的电缆不得带电，但给采、掘机组供电的电缆不受此限。

电缆的连接要压紧，不压胶皮，并使用防爆接线盒。

2．电缆的维护和检查在对井下巷道维修时，必须对电缆进行保护。

采掘工作面各种移动式采掘机械的橡套电缆，必须严加保护，避免水淋、撞击、挤压和炮崩。

每班必须进行检查，发现损伤，及时处理。

3kV以下的橡套电缆运行中的表面温度允许值为50~55℃。

电缆的运行、悬挂情况，由日常维护专职人员每天检查一次。

2024年电缆的使用及维护（二）随着科技的不断发展，电缆在现代社会中扮演着重要角色。

无论是电力、通信、互联网还是电视、音响等各种电子设备，它们都需要电缆来传输电信号或数据。

在2024年，电缆的使用将更加广泛，并且需要进行更加细致的维护和管理。

以下是关于2024年电缆使用及维护的一些重要内容。

高压电缆安全防护方案(完整版)1. 目标本方案的目标是确保高压电缆的安全运行，保护人员及设备免受电击和其他安全风险的威胁。

2. 高压电缆的识别和标识为了确保高压电缆的安全使用，所有高压电缆应经过识别和标识。

具体操作如下：- 对高压电缆进行编号，以便准确识别。

- 在高压电缆上标明电压等级，警示人员注意。

- 在高压电缆两侧设置明显的标志，以提醒人员注意高压电缆的存在。

3. 高压电缆敷设和保护措施高压电缆的敷设和保护措施是防止电缆损坏和保护人员安全的关键。

以下是常用的措施：- 在敷设高压电缆时，应尽量避免与其他设备或地下管道重叠，防止损坏和干扰。

- 对于埋地敷设的高压电缆，应在电缆周围设置防腐蚀层和防水层，确保电缆的保护。

- 对于高压电缆的终端，应配置绝缘套管和防护罩，防止电缆终端暴露在外部环境中。

4. 安全操作和维护要求为了确保高压电缆的安全运行，以下是安全操作和维护要求：- 所有与高压电缆相关的人员必须接受专业培训，并持有相应的证书。

- 高压电缆的输电功率应在规定范围内，不得超过电缆的额定功率。

- 高压电缆的外观应每年进行检查，发现问题及时修复或更换。

- 高压电缆故障发生时，应立即切断电源，并由专业人员进行维修。

5. 应急预案和演练为了应对可能发生的突发事件，应制定应急预案和进行演练。

以下是一些建议：- 制定高压电缆故障的应急处理流程，明确责任和行动方案。

- 定期组织高压电缆故障的演练，以验证应急预案的有效性。

- 配备必要的应急设备，如绝缘手套、绝缘鞋等，用于应对突发情况。

6. 监测和报警系统为了及时发现高压电缆异常情况并采取相应措施，应安装监测和报警系统。

以下是一些建议：- 安装电缆温度监测装置，以监测电缆温度是否超过安全范围。

- 配备电缆漏电保护器，用于检测电缆是否发生漏电情况。

- 连接高压电缆报警系统和监控中心，以便及时接收警报和采取措施。

7. 高压电缆安全培训为了提高人员的安全意识和应对能力，应进行高压电缆安全培训。

管线及光缆保护措施
一、保护道路、管线、电线、电缆、光缆的措施
1、爱护已施工完毕的道路，不上大型机械或履带式机械撵压
2、原有管线或施工完毕的管线设立明显标志，放在车辆通过的地方，采取屏障保护措施
3、对于地下管线（电缆、光缆等），向有关部门索取相关资料，施工时设立明显标志，派专人负责看护；
4、加强对施工人员的保护道路、电线、电缆等保护的安全意识教育。

二、文物保护措施
1、对全体职工加强文物保护的思想教育，提高思想认识，做到人人知道文物保护的重要性及处理办法。

2、施工前首先与业主和文物管理部门取得联系，得到同意后再进行破土动工。

3、施工前向当地居民了解施工场地文物情况，做到心中有数，施工中注意观察谨慎作业，不损坏文物。

4、施工中如发现文物、古墓、古建筑基础和结构、化石、钱币等有考古、地质研究等价值的物品，立即停止施工，保护施工现场并在24小时内通知业主代表，并与国家有关文物管理部门取得联系，派专人看守保护。

5、配合业主和文物管理部门对文物等进行处理。

施工电缆保护方案第1篇施工电缆保护方案一、前言随着城市化进程的加快，建设工程中电缆线路的敷设和保护愈发重要。

为确保电缆在施工过程中的安全、可靠，减少因电缆损坏导致的经济损失和安全事故，制定一套科学、合理、合法合规的电缆保护方案至关重要。

本方案根据相关法律法规及行业标准，结合项目实际情况，旨在为施工电缆保护提供有效指导。

二、电缆保护目标1. 确保电缆在施工过程中不受损坏，满足工程质量和使用要求。

2. 降低电缆故障率，提高电缆线路的可靠性。

3. 遵守国家法律法规，确保施工电缆保护工作合法合规。

三、电缆保护措施1. 电缆选型与敷设（1）根据工程需求和现场环境，选择符合国家标准的电缆产品，确保电缆质量。

（2）电缆敷设前，对电缆进行详细检查，确认无破损、老化等缺陷。

（3）按照设计图纸和规范要求，合理确定电缆敷设路径，避免交叉和扭曲。

（4）电缆敷设过程中，遵循“轻拿轻放、避免拖拽”的原则，防止电缆受损。

2. 电缆固定与保护（1）电缆敷设完成后，及时进行固定，防止电缆因外界因素产生位移。

（2）采用符合国家标准的电缆固定材料，如电缆卡箍、吊架等。

（3）电缆固定点间距应符合规范要求，保证电缆在运行过程中不受过度拉扯。

（4）电缆穿越建筑物、构筑物时，采取防护措施，如设置电缆套管、防火隔板等。

3. 电缆接地与防雷（1）电缆线路应按照规范要求进行接地处理，降低电缆故障风险。

（2）接地装置应选用符合国家标准的材料，确保接地电阻满足要求。

（3）电缆线路易受雷击区域，应安装防雷装置，提高电缆线路的防雷能力。

4. 电缆标识与防护（1）电缆敷设完成后，对电缆进行统一标识，内容包括电缆型号、规格、电压等级等。

（2）在电缆沿线设置明显的警示标志，提醒施工人员注意电缆保护。

（3）对电缆进行定期检查和维护，发现问题及时处理。

四、电缆保护管理1. 建立电缆保护管理制度，明确各级管理人员和施工人员的职责。

2. 加强对施工人员的培训，提高其电缆保护意识和操作技能。

主斜井供电电缆防护方案
一、概述
因主斜井现用入井电缆铺设受巷道限制，现状：部分电缆巷道侧帮外漏，部分电缆地下铺设，为保证电缆的安全使用，根据现场实际情况制定电缆保护方案。

二、施工步骤及保护方案
施工步骤：外漏部分→加装钢管防护、地埋部分→深埋处理
1、电缆保护
（1）对电缆保护前首先对现状电缆进行安全检查，确认安全后再对其进行实施保护措施。

（2）每根外漏电缆用Φ50的钢管长方向切开后，将电缆整体包裹。

（3）用螺丝等材料在管外固定。

（4）再对电缆整体紧贴墙壁进行二次悬吊。

（5）地下深埋部分处理：地表30cm用上述同样方法处理，地下部分用细煤渣等材料掩埋。

三、主斜井地表落底：
1、在开挖前应有机电科签发的施工措施，要明确地下管线的位置，落底时如发现有不明管线或事先没有明确的地下管线，应及时停止操作向上级报告进行处理或保护经查明处理后方可继续施工。

2、施工过程中下料时应注意安全不得随意抛设，避免砖块撞击电缆引起安全隐患。

3、现场开挖过程中如遇到管道及其他障碍物时，需要及时通知机电科等有关单位共同处理不得私自处理，不得盲目施工。

4、移动电缆及保护电缆操作人员穿10KV绝缘鞋戴绝缘手套。

5、严格执行安全生产责任制及公司规定的有关安全制度，对施工工序进行经常性检查。

强化过程监督，制止违章作业，保证施工安全。

6、必须制定安全技术措施和安全技术交底，针对具体工序有可能发生危险的预兆提出做好相应的预防措施，并在施工中认真执行以技术保安全。

机电队
2017年6月30日。
