有限元考试理论

有限单元法考试题及答案一、选择题1. 有限元法是一种用于求解偏微分方程的数值方法，其基本思想是将连续域离散化成有限个互不重叠的子域。

这种说法正确吗？A. 正确B. 错误答案：A2. 在有限元法中，单元的选取通常遵循以下哪个原则？A. 单元越小越好B. 单元越大越好C. 单元大小应根据问题的具体需求来确定D. 单元大小固定不变答案：C3. 有限元分析中，边界条件的处理方式不包括以下哪一项？A. 强制边界条件B. 自然边界条件C. 忽略边界条件D. 周期性边界条件答案：C4. 在有限元法中，下列哪个不是常用的单元类型？A. 三角形单元B. 四边形单元C. 六面体单元D. 圆形单元答案：D5. 有限元法中，形函数的作用是什么？A. 描述单元的几何形状B. 描述单元的物理属性C. 用于构建单元的局部刚度矩阵D. 用于描述单元内部的位移场答案：D二、简答题1. 简述有限元法的基本步骤。

答案：有限元法的基本步骤包括：定义问题域和边界条件，划分网格，选择单元类型，定义形函数，组装全局刚度矩阵，施加边界条件，求解线性方程组，提取结果。

2. 有限元法中，局部刚度矩阵是如何构建的？答案：局部刚度矩阵是通过单元的形函数和材料属性来构建的。

首先，根据单元的形函数和材料属性，计算单元的应变和应力。

然后，利用应变和应力，通过积分得到单元的局部刚度矩阵。

三、计算题1. 给定一个简单的一维弹性杆问题，其长度为L，两端固定，中间受力P。

请使用有限元法求解该杆的位移和应力分布。

答案：首先，将杆划分为若干个单元，每个单元的长度为Δx。

然后，为每个单元定义形函数，通常是线性形函数。

接着，根据形函数和材料属性（如杨氏模量E），构建每个单元的局部刚度矩阵。

将所有单元的局部刚度矩阵组装成全局刚度矩阵。

由于杆两端固定，边界条件为位移为零。

最后，将力P施加到中间节点，求解全局刚度矩阵对应的线性方程组，得到节点位移。

应力可以通过位移和形函数计算得到。

有限元考试题1、名词解释：剪应⼒互等定律：作⽤在两个互相垂直的⾯上并且垂直于该两⾯交线的剪应⼒是互等的。

(⼤⼩相等，正负号也相同)。

位移法：位移法是解决超静定结构最基本的计算⽅法。

虚功原理：弹性⼒学中的虚功原理可表达为：在外⼒作⽤下处于平衡状态的弹性体，如果发⽣了虚位移，那么所有的外⼒在虚位移上的虚功(外⼒功)等于整个弹性体内应⼒在虚应变上的虚功(内⼒功)圣维南原理：对于作⽤于物体局部边界上的⾯⼒⽤另⼀组与之静⼒等效（主⽮和主矩相等）并且作⽤于同⼀⼩块表⾯上的⼒系来代替，则在⼒系作⽤区域的附近，应⼒分布将有显著的改变，但在远处所受的影响可不计。

最⼩势能原理：在满⾜位移边界条件的所有可能位移中，实际发⽣的位移使弹性体的势能最⼩。

即对于稳定平衡状态，实际发⽣的位移使弹性体总势能取极⼩值。

显然，最⼩势能原理与虚功原理完全等价叠加原理：在线弹性(物理线性)和⼩变形（⼏何线性）情况下，作⽤于物体上⼏组荷载产⽣的应⼒和变形的总效应，等于每组荷载单独作⽤效应的总和。

位移模式: 按弹性⼒学位移法求近似解的思路，位移作为基本未知量时，需要对单元上位移的分布作出假设，即构造含待定参量的简单位移函数——位移模式。

形函数:等参元: 等参数单元（简称等参元）就是对单元⼏何形状和单元内的参变量函数采⽤相同数⽬的节点参数和相同的形函数进⾏变换⽽设计出的⼀种新型单元。

节点的⾃由度：节点所具有的位移分量的数⽬。

单元⾃由度: ⼀个单元所有节点的⾃由度总和称为单元⾃由度。

刚度集成法结构中的结点⼒是相关单元结点⼒的叠加，整体刚度矩阵的系数是相关单元的单元刚度矩阵系数的集成。

虚功等效：原单元载荷与等效节点载荷在单元任意虚位移上的虚功相等。

2、填空题1．有限元法的实质：将复杂的连续体划分为有限个简单的单元体，化⽆限⾃由度问题为有限⾃由度问题。

将连续场函数的（偏）微分⽅程的求解问题转化为有限个参数的代数⽅程组的求解问题。

2．弹性⼒学的基本假设：（1）(连续性)（2）均匀性（3）(各向同性)（4）完全弹性符合（1）-（4）假定的称为(理想弹性体)。

一、名词解释1、单元---任何连续体都可以假想的分割成有限个简单形状单元体的组合，将这些简单形状的单元体称为单元2、节点---把单元与单元之间设置的相互连接点称为节点3、静力等效原则----对于刚体来说，所谓静力等效原则就是单元上原有的外力系和将外力系向各节点移置所得的等效节点力，二者向同一点简化应具有相同的主矢和主矩；对于弹性体来说，所谓静力等效原则就是指单元上的外力系和将该力系向各节点移置后的等效节点力在单元上引起的变形能相等，在一定的位移模式下这种移置是唯一的。

4、虚功等效-----就一个单元来说，把作用在单元上的外力系移置到节点上后，应当与原来的实际外力所作虚功等效。

5、等参元-----如果子单元的位移函数插值节点数与其位置坐标变换节点数相等，其位移函数插值公式与位置坐标变换式都用相同的形函数与节点参数进行插值，则称其为等参元6、超参数单元-----如果单元坐标变换所用的形函数的阶次高于位移模式所用的形函数的阶次，即用于规定单元形状的节点数多于用于规定单元位移的节点数，这种单元就称为超参数单元。

7、低阶元-----把有线性位移函数的单元称为低阶元。

8、高阶元----把有非线性位移函数的单元称为高阶元。

二、填空1、等效节点移植方法基于（虚功原理）和（力系等效）。

2、处理位移有（代入法）和（乘大数法）。

3、三角形单元是一阶单元，四边形单元是二阶单元，四面体单元是一阶单元，六面体单元是二阶单元。

4、平面问题包括（平面应力）、（平面应变）和（轴对称）。

5、弹性问题解决方法有（位移法）和（应力法）。

三、简答1、圣维南原理 p9答：如果把物体的一小部分边界的面力，变换为分布不同但静力等效的面力，那么近处的应力分布将有显著地改变，但是远处所受的影响可以不计。

2、系统能量极值原理 p9答：在所有满足内部连续条件和运动学边界条件的位移中，满足平衡方程的位移使系统的总势能取驻值。

如果驻值是极小值，则平衡时稳定的。

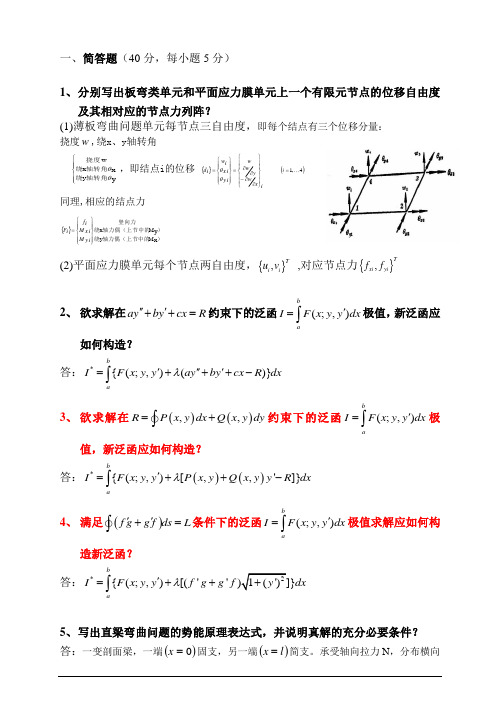

一、简答题（40分，每小题5分）1、 分别写出板弯类单元和平面应力膜单元上一个有限元节点的位移自由度及其相对应的节点力列阵？(1)薄板弯曲问题单元每节点三自由度，即每个结点有三个位移分量： 挠度w ,绕x 、y 轴转角⎪⎪⎩⎪⎪⎨⎧y x y x w θθ轴转角绕轴转角绕挠度，即结点i 的位移{}iyi xi i i x w y w w w d ⎪⎪⎭⎪⎪⎬⎫⎪⎪⎩⎪⎪⎨⎧∂∂-∂∂=⎪⎪⎭⎪⎪⎬⎫⎪⎪⎩⎪⎪⎨⎧=θθ ()4,1 =i同理,相应的结点力{}）轴力偶（上节中的绕）轴力偶（上节中的绕竖向力x y M y M x ⎪⎪⎭⎪⎪⎬⎫⎪⎪⎩⎪⎪⎨⎧=yi xi i i M M f F (2)平面应力膜单元每个节点两自由度，{},Ti i u v ,对应节点力{},Txi yi f f2、 欲求解在ay by cx R '''++=约束下的泛函(;,)baI F x y y dx '=⎰极值，新泛函应如何构造？答：*{(;,)()}baI F x y y ay by cx R dx λ''''=+++-⎰3、 欲求解在()(),,R P x y dx Q x y dy =+⎰约束下的泛函(;,)baI F x y y dx '=⎰极值，新泛函应如何构造？答：()()*{(;,)[,,']}ba I F x y y P x y Q x y y R dx λ'=++-⎰4、 满足()f gg f ds L ''+=⎰条件下的泛函(;,)baI F x y y dx '=⎰极值求解应如何构造新泛函？答：*2{(;,)[('')1(')]}baI F x y y f g g f y dx λ'=+++⎰5、 写出直梁弯曲问题的势能原理表达式，并说明真解的充分必要条件？ 答：一变剖面梁，一端()0=x 固支，另一端()l x =简支。

有限元试题及答案一、选择题1. 有限元方法是一种用于求解工程和物理问题的数值技术，其核心思想是将连续域划分为有限数量的离散子域。

以下哪项不是有限元方法的特点？A. 网格划分B. 边界条件处理C. 局部近似D. 整体求解答案：D2. 在有限元分析中，以下哪项不是网格划分的常见类型？A. 三角形网格B. 四边形网格C. 六边形网格D. 圆形网格答案：D3. 对于线性弹性问题，以下哪种元素类型不适用于有限元分析？A. 线性三角形元素B. 二次三角形元素C. 线性四边形元素D. 三次四边形元素答案：D二、填空题1. 在有限元分析中，单元刚度矩阵的计算通常涉及到单元的_________。

答案：形状函数2. 有限元方法中，边界条件可以分为_________和_________。

答案：Dirichlet边界条件；Neumann边界条件3. 有限元软件通常采用_________方法来求解大型稀疏方程组。

答案：迭代三、简答题1. 简述有限元方法的基本步骤。

答案：有限元方法的基本步骤包括：- 定义问题的几何域和边界条件。

- 将几何域划分为有限数量的小单元。

- 为每个单元定义形状函数。

- 计算单元刚度矩阵和载荷向量。

- 组装全局刚度矩阵和载荷向量。

- 施加边界条件。

- 求解线性方程组，得到节点位移。

- 计算单元应力和应变。

2. 为什么在有限元分析中需要进行网格划分？答案：网格划分是有限元分析中的一个重要步骤，因为它允许将连续的几何域离散化，使得问题可以被数值方法求解。

通过网格划分，可以： - 简化复杂几何形状的分析。

- 适应不同的材料属性和边界条件。

- 提供足够的细节以捕捉应力和位移的局部变化。

- 减少计算复杂度，提高求解效率。

四、计算题1. 假设有一个平面应力问题，已知材料的弹性模量E=210GPa，泊松比ν=0.3。

请计算一个边长为10mm的正方形单元在单轴拉伸下的单元刚度矩阵。

答案：单元刚度矩阵\[ K \]可以通过以下公式计算：\[K = \frac{E}{(1-\nu^2)} \int_{\Omega} \left[ B^T B \right] d\Omega\]其中，\( B \)是应变-位移矩阵，\( \Omega \)是单元的面积。

有限元试题及答案一、选择题1.有限元分析是一种利用计算机数值方法进行结构分析的方法，下面哪个说法是正确的？A. 有限元分析对结构的约束条件没有要求B. 有限元分析只适用于静力分析C. 有限元分析可以用来研究结构的动力响应D. 有限元分析的计算结果一定是精确的答案：C2.有限元法的基本步骤包括以下几个环节：I. 离散化II. 单元划分III. 节点连接IV. 计算材料性质V. 施加边界条件VI. 构建刚度矩阵和载荷向量VII. 求解节点位移和应力VIII. 后处理与结果分析请问选择项中正确的顺序是：A. IV – I – II – III – V – VI – VII – VIIIB. I – II – III – IV – V – VI – VII – VIIIC. II – III – V – IV – VI – I – VII – VIIID. I – III – II – IV – V – VI – VII – VIII答案：B3.在有限元分析中，单元是指将结构划分为有限个小单元来近似表示结构的方法。

下面哪个选项给出了常用的结构单元类型？A. 三角形单元，四面体单元，六面体单元B. 矩形单元，六面体单元，圆形单元C. 圆形单元，矩形单元，六面体单元D. 四面体单元，矩形单元，三角形单元答案：D二、填空题1.有限元分析中，刚度矩阵的计算需要根据单元的_________和材料的_________计算得到。

答案：几何形状，物理性质2.有限元法最常用的数学插值函数是_________函数。

答案：形函数3.在有限元分析中，自由度是指结构中的每个_________未知量。

答案：位移三、计算题1.给定如图所示的二维结构，使用有限元法进行分析。

假设结构材料为线性弹性材料，其杨氏模量为200 GPa，泊松比为0.3。

结构整体尺寸为5m x 3m，单元尺寸为1m x 1m。

分析载荷为2000 N，施加在结构的中心节点上。

1.两种平面问题的根本概念和根本方程；答：弹性体在满足一定条件时，其变形和应力的分布规律可以用在某一平面内的变形和应力的分布规律来代替，这类问题称为平面问题。

平面问题分为平面应力问题和平面应变问题。

平面应力问题设有张很薄的等厚薄板，只在板边上受到平行于板面并且不沿厚度变化的面力，体力也平行于板面且不沿厚度变化。

由于平板很薄，外力不沿厚度变化，因此在整块板上有：，，剩下平行于XY面的三个应力分量未知。

平面应变问题设有很长的柱体，支承情况不沿长度变化，在柱面上受到平行于横截面而且不沿长度变化的面力，体力也如此分布。

平面问题的根本方程为：平衡方程几何方程物理方程〔弹性力学平面问题的物理方程由广义虎克定律得到〕•平面应力问题的物理方程平面应力问题有•平面应变问题的物理方程平面应变问题有在平面应力问题的物理方程中，将E替换为、替换为，可以得到平面应变问题的物理方程；在平面应变问题的物理方程中，将E替换为、替换为，可以得到平面应力问题的物理方程。

2弹性力学中的根本物理量和根本方程；答：根本物理量有：空间弹性力学问题共有15个方程，3个平衡方程，6个几何方程，6个物理方程。

其中包括6个应力分量，6个应变分量，3个位移分量。

平面问题共8个方程，2个平衡方程，3个几何方程，3个物理方程，相应3个应力分量，3个应变分量，2个位移分量。

根本方程有：1.平衡方程及应力边界条件：平衡方程：边界条件：2.几何方程及位移边界条件：几何方程：边界条件：3.物理方程:3.有限元中使用的虚功方程。

对于刚体，作用在其上的平衡力系在任意虚位移上的总虚功为0，这就是刚体的平衡条件，或者称为刚体的虚功方程。

对于弹性变形体，其虚位移原理为：在外力作用下处于平衡的弹性体，当给予物体微小的虚位移时，外力的总虚功等于物体的总虚应变能。

设想一处于平衡状态的弹性体发生了任意的虚位移,相应的虚应变为,作用在微元体上的平衡力系有〔X,Y,Z〕和面力。

外力的总虚功为实际的体力和面力在虚位移上所做的功，即：在物体产生微小虚变形过程中，整个弹性体内应力在虚应变上所做的功为总虚应变能，即：其中为弹性体单位体积内的应力在相应的虚应变上做的虚功，由此得到虚功方程：4.节点位移，单元位移及它们的关系。

有限元考试试题及答案一、简答题（5道，共计25 分）。

1. 有限单元位移法求解弹性力学问题的基本步骤有哪些？（5 分）答：（1）选择适当的单元类型将弹性体离散化；（2）建立单元体的位移插值函数；（3）推导单元刚度矩阵；（4）将单元刚度矩阵组装成整体刚度矩阵；（5）代入边界条件和求解。

2. 在划分网格数相同的情况下，为什么八节点四边形等参数单元精度大于四边形矩形单元？（5 分）答：在对于曲线边界的边界单元，其边界为曲边，八节点四边形等参数单元边上三个节点所确定的抛物线来代替原来的曲线，显然拟合效果比四边形矩形单元的直边好。

3. 轴对称单元与平面单元有哪些区别？（5 分）答：轴对称单元是三角形或四边形截面的空间的环形单元，平面单元是三角形或四边形平面单元；轴对称单元内任意一点有四个应变分量，平面单元内任意一点非零独立应变分量有三个。

4. 有限元空间问题有哪些特征？（5 分）答：（1）单元为块体形状。

常用单元：四面体单元、长方体单元、直边六面体单元、曲边六面体单元、轴对称单元。

（2）结点位移3 个分量。

（3）基本方程比平面问题多。

3 个平衡方程，6 个几何方程，6 个物理方程。

5. 简述四节点四边形等参数单元的平面问题分析过程。

（5）分）答：（1）通过整体坐标系和局部坐标系的映射关系得到四节点四边形等参单元的母单元，并选取单元的唯一模式；（2 ）通过坐标变换和等参元确定平面四节点四边形等参数单元的几何形状和位移模式；（3 ）将四节点四边形等参数单元的位移模式代入平面问题的几何方程，得到单元应变分量的计算式，再将单元应变代入平面问题的物理方程，得到平面四节点等参数单元的应力矩阵；（4）用虚功原理求得单元刚度矩阵，最后用高斯积分法计算完成。

二、论述题（3 道, 共计30 分）。

1. 简述四节点四边形等参数单元的平面问题分析过程。

（10 分）答：（1）通过整体坐标系和局部坐标系的映射关系得到四节点四边形等参单元的母单元，并选取单元的唯一模式；（2）通过坐标变换和等参元确定平面四节点四边形等参数单元的几何形状和位移模式；（3）将四节点四边形等参数单元的位移模式代入平面问题的几何方程，得到单元应变分量的计算式，再将单元应变代入平面问题的物理方程，得到平面四节点等参数单元的应力矩阵；（4）用虚功原理求得单元刚度矩阵，最后用高斯积分法计算完成。

有限元考试题库及答案一、单项选择题（每题2分，共10分）1. 有限元法中，单元刚度矩阵的计算是基于（）。

A. 材料力学B. 结构力学C. 弹性力学D. 流体力学答案：C2. 在有限元分析中，边界条件不包括以下哪一项？（）A. 位移边界条件B. 载荷边界条件C. 温度边界条件D. 速度边界条件答案：D3. 有限元分析中，以下哪种类型的单元是二维的？（）A. 杆单元B. 梁单元C. 壳单元D. 体单元答案：C4. 有限元分析中，以下哪种类型的网格划分方法适用于复杂几何形状？（）A. 结构化网格B. 非结构化网格C. 规则网格D. 混合网格答案：B5. 在有限元分析中，以下哪种方法用于求解线性方程组？（）A. 高斯消元法B. 牛顿迭代法C. 有限差分法D. 有限体积法答案：A二、多项选择题（每题3分，共15分）6. 有限元分析中，以下哪些因素会影响网格划分的质量？（）A. 网格大小B. 网格形状C. 网格数量D. 网格排列答案：ABCD7. 在有限元分析中，以下哪些是常见的单元类型？（）A. 三角形单元B. 四边形单元C. 六面体单元D. 楔形单元答案：ABCD8. 有限元分析中，以下哪些是常见的边界条件？（）A. 固定边界B. 自由边界C. 压力边界D. 位移边界答案：ACD9. 在有限元分析中，以下哪些是常见的求解器类型？（）A. 直接求解器B. 迭代求解器C. 混合求解器D. 并行求解器答案：ABD10. 有限元分析中，以下哪些是常见的后处理技术？（）A. 应力云图B. 位移云图C. 模态分析D. 频率响应分析答案：ABCD三、简答题（每题5分，共20分）11. 简述有限元分析中网格划分的基本原则。

答案：有限元分析中网格划分的基本原则包括：确保网格的几何形状规则、避免过度扭曲的单元、保持网格大小的一致性、在应力集中区域细化网格、以及考虑分析的精度和计算成本。

12. 描述有限元分析中单元刚度矩阵的物理意义。

e an dAl l t h i ng si nt he i rb ei n ga re go o2. 如图2所示，有一正方形薄板，沿对角承受压力作用，厚度t=1m ，载荷F=20KN/m ，设泊松比µ=0，材料的弹性模量为E ，试求它的应力分布。

（15分）图23. 图示结点三角形单元的124边作用有均布侧压力q ，单元厚度为t ，求单元的等效结点荷载。

图3图1一、简答题1. 答：1）合理安排单元网格的疏密分布2）为突出重要部位的单元二次划分3）划分单元的个数4）单元形状的合理性5）不同材料界面处及荷载突变点、支承点的单元划分6）曲线边界的处理，应尽可能减小几何误差7）充分利用结构及载荷的对称性，以减少计算量2. 答：形函数应满足的三个条件：a.必须能反映单元的刚体位移，就是位移模式应反映与本单元形变无关的由其它单元形变所引起的位移。

b.能反映单元的常量应变，所谓常量应变，就是与坐标位置无关，单元内所有点都具有相同的应变。

当单元尺寸取小时，则单元中各点的应变趋于相等，也就是单元的形变趋于均匀，因而常量应变就成为应变的主要部分。

c.尽可能反映位移连续性；尽可能反映单元之间位移的连续性，即相邻单元位移协调。

3. 答：含义：所谓的等参数单元，就是在确定单元形状的插值函数和确定单元位移场的插值函数中采用了完全相同的形函数。

意义：构造出一些曲边地高精度单元，以便在给定地精度下，用数目较少地单元，解决工程实际地具体问题。

4. 答：有限单元法是基于变分原理的里兹（Ritz）法的另一种形式，从而使里兹法分析的所有理论基础都适用子有限单元法，确认了有限单元法是处理连续介质问题的一种普遍方法．利用变分原理建立有限元方程和经典里兹法的主要区别是有限单元法假设的近似函数不是在全求解域而是在单元上规定的，面且事先不要求满足任何边界条件，因此它可以用来处理很复杂的连续介质问题。

有nl⎥⎦⎤⎢⎣⎡5.0025.025.011212－－－＝＝E k k ⎥⎦⎤⎢⎣⎡5.0025.0011313－＝＝E k k ⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡5.125.025.05.125.0005.05.00025.075.025.025.075.032222212222E E E E k k k k ＋＝＋＋＝⎥⎦⎤⎢⎣⎡----=⎥⎦⎤⎢⎣⎡---+⎥⎦⎤⎢⎣⎡---5.025.025.0125.025.005.025.0025.05.032312323E E E k k k ＝＋＝⎥⎦⎤⎢⎣⎡---5.0025.025.022424E k k ＝＝⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡025.025.00025.0000025.0032522525E E E k k k ＝＋＝⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡5.125.025.05.15.00025.075.025.025.075.025.0005.043333313333E E E E k k k k ＝＋＋＝⎥⎦⎤⎢⎣⎡----=⎥⎦⎤⎢⎣⎡---+⎥⎦⎤⎢⎣⎡---125.025.05.05.0025.025.05.025.0025.043533535E E E k k k ＝＋＝⎥⎦⎤⎢⎣⎡0025.0043636E k k ＝＝⎥⎦⎤⎢⎣⎡75.025.025.075.024444E k k ＝＝⎥⎦⎤⎢⎣⎡---25.0025.05.024545E k k ＝＝ ⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡5.125.025.05.175.025.025.075.05.00025.025.0005.045535525555E E E E k k k k ＝＋＋＝⎥⎦⎤⎢⎣⎡---25.0025.05.045656E k k ＝＝⎥⎦⎤⎢⎣⎡25.0005.046666E k k ＝＝把上面计算出的，…，对号入座放到总刚矩阵中去，于是得到11k 66k []K的具体表达式。
