2[1].1声道有源音箱电路图分析及维修方法

有源音箱电路图时间：2012-08-16 来源：我爱方案网作者：关键字：有源音箱电路图有源音箱所谓有源音箱通常是指带有功率放大器的音箱，如多媒体电脑音箱、有源超低音箱，以及一些新型的家庭影院有源音箱等。

又称为“主动式音箱”。

有源音箱由于内置了功放电路，使用者不必考虑与放大器匹配的问题，同时也便于用较低电平的音频信号直接驱动。

有源音箱电路图一般情况下，有源音箱内的功率放大器绝大部分采用晶体管或集成电路，采用电子管功率放大器来制作的有源音箱几乎是凤毛麟角，但是如果要追求单色甜美，还是应采用电子管来制作有源音箱。

电子管功率放大器的特点是音色柔和而温暖，层次清晰而透明，高音细腻入微，中音清澈明亮，低音浑厚饱满。

用它来欣赏音乐，谐音丰富，悦耳动听。

晶体管功率放大器的特点是音色清丽冷艳，高音穿透力强，中音宏亮清晰，低音刚强有力，用它来倾听爵士乐与摇滚乐将独领风骚。

有源音箱的制作并不困难，如果有现成的音箱即可进行安装、卸下部分部件，将装好的功率放大器安置在其中，安装部位应根据箱体的结构而定，电子管有源音箱的内部结构示意如图1所示。

图1 电子管的有源音箱图2 有源音箱电路图有源音箱简单的理解就是需要通过一定的声音放大设备来播放音乐，不能够直接通过音箱便发出声音的音箱就是有源音箱，官方一点的说法：有源音箱又称为“主动式音箱”。

通常是指带有功率放大器的音箱，如多媒体电脑音箱、有源超低音箱，以及一些新型的家庭影院有源音箱等。

有源音箱由于内置了功放电路，运用者不用思索与放大器匹配的标题，同时也便于用较低电平的音频信号直接驱动。

有源音箱是指在音箱内部装有自配功放的一类音箱。

这些功放是特地用于推进音箱内的喇叭，由于停止了特地的匹配设计，所以这些功放都能较好地用于推进音箱内的喇叭，从而让运用者不需再去思索功放的功率有多大以及阻抗能否匹配等问题。

另外，由于在音箱内还装有在放大器的前边便停止分频的电子分频器以及每台功放仅仅担任放大一段频率的声频信号，所以放大器的效率常常能够做得高些，失真也相对能够小些。

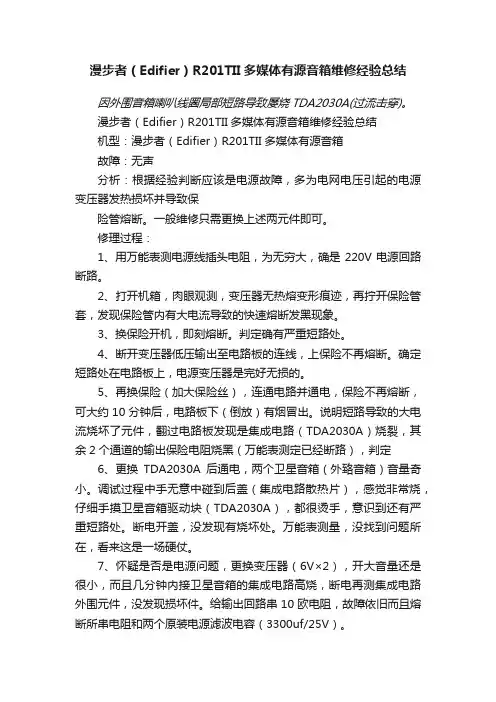

漫步者（Edifier）R201TII多媒体有源音箱维修经验总结因外围音箱喇叭线圈局部短路导致屡烧TDA2030A(过流击穿)。

漫步者（Edifier）R201TII多媒体有源音箱维修经验总结机型：漫步者（Edifier）R201TII多媒体有源音箱故障：无声分析：根据经验判断应该是电源故障，多为电网电压引起的电源变压器发热损坏并导致保险管熔断。

一般维修只需更换上述两元件即可。

修理过程：1、用万能表测电源线插头电阻，为无穷大，确是220V电源回路断路。

2、打开机箱，肉眼观测，变压器无热熔变形痕迹，再拧开保险管套，发现保险管内有大电流导致的快速熔断发黑现象。

3、换保险开机，即刻熔断。

判定确有严重短路处。

4、断开变压器低压输出至电路板的连线，上保险不再熔断。

确定短路处在电路板上，电源变压器是完好无损的。

5、再换保险（加大保险丝），连通电路并通电，保险不再熔断，可大约10分钟后，电路板下（倒放）有烟冒出。

说明短路导致的大电流烧坏了元件，翻过电路板发现是集成电路（TDA2030A）烧裂，其余2个通道的输出保险电阻烧黑（万能表测定已经断路），判定6、更换TDA2030A后通电，两个卫星音箱（外臵音箱）音量奇小。

调试过程中手无意中碰到后盖（集成电路散热片），感觉非常烧，仔细手摸卫星音箱驱动块（TDA2030A），都很烫手，意识到还有严重短路处。

断电开盖，没发现有烧坏处。

万能表测量，没找到问题所在，看来这是一场硬仗。

7、怀疑是否是电源问题，更换变压器（6V×2），开大音量还是很小，而且几分钟内接卫星音箱的集成电路高烧，断电再测集成电路外围元件，没发现损坏件。

给输出回路串10欧电阻，故障依旧而且熔断所串电阻和两个原装电源滤波电容（3300uf/25V）。

8、换新电容和四个整流二极管，再对照检查电路图并且检查集成电路外围元件（各5个：三电阻二电容）并断开与外围其它电路的连线，接原变压器通电，手测集成电路温度，温升较快而且输出回路串10手感右声道集成电路温升很快，确定又被过流击穿损坏。

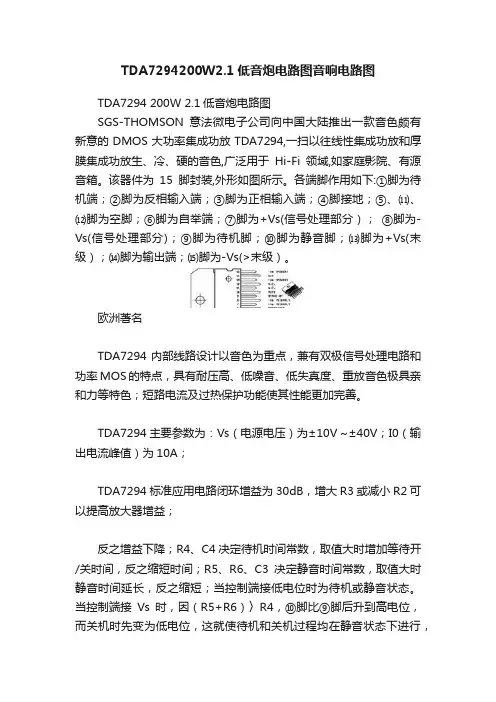

TDA7294200W2.1低音炮电路图音响电路图TDA7294 200W 2.1低音炮电路图SGS-THOMSON意法微电子公司向中国大陆推出一款音色颇有新意的DMOS大功率集成功放TDA7294,一扫以往线性集成功放和厚膜集成功放生、冷、硬的音色,广泛用于Hi-Fi领域,如家庭影院、有源音箱。

该器件为15脚封装,外形如图所示。

各端脚作用如下:①脚为待机端；②脚为反相输入端；③脚为正相输入端；④脚接地；⑤、⑾、⑿脚为空脚；⑥脚为自举端；⑦脚为+Vs(信号处理部分）；⑧脚为-Vs(信号处理部分)；⑨脚为待机脚；⑩脚为静音脚；⒀脚为+Vs(末级）；⒁脚为输出端；⒂脚为-Vs(>末级）。

欧洲著名TDA7294内部线路设计以音色为重点，兼有双极信号处理电路和功率MOS的特点，具有耐压高、低噪音、低失真度、重放音色极具亲和力等特色；短路电流及过热保护功能使其性能更加完善。

TDA7294主要参数为：Vs（电源电压）为±10V ~±40V；I0（输出电流峰值）为10A；TDA7294标准应用电路闭环增益为30dB，增大R3或减小R2可以提高放大器增益；反之增益下降；R4、C4决定待机时间常数，取值大时增加等待开/关时间，反之缩短时间；R5、R6、C3决定静音时间常数，取值大时静音时间延长，反之缩短；当控制端接低电位时为待机或静音状态。

当控制端接Vs时，因（R5+R6）〉R4，⑩脚比⑨脚后升到高电位，而关机时先变为低电位，这就使待机和关机过程均在静音状态下进行，保证了放大器开关机无噪声。

【元器件选择与安装】1.安装：自装之前应备齐器件,元件选用优质正品。

滤波电解电容容量应达到6800μF（最好10000UF）>；电阻采用金属模型；整流管电流应为5A以上；电源变压器可采用环形，也可以采用EI型以降低成本，但容量应该足够大，最好400-500W，这样才能保证放大器低频特性优良。

元件备齐后，须用万用表逐一检查，避免把开路、短路或变质元件装入电路板，给下一步通电调试带来麻烦。

漫步者R系列2.1音箱工作原理与快速检修方法(附图漫步者R系列大部分型号的2。

1音箱（R201T、R321T、R211T、R301T、R303T等）与此图的工作原理相似，可以作为维修的参考资料。

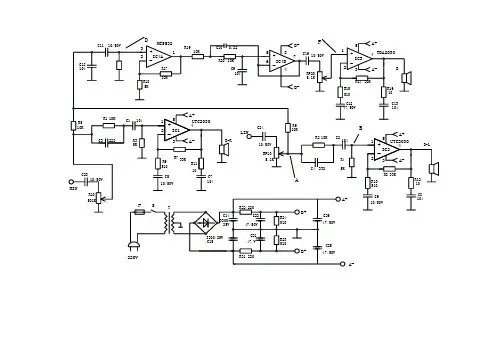

工作原理，如图纸所示：主要分为三部分。

分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（U=1.414*12V），即A+为正16V，A-为负16V。

正负16V为三块功放芯片TDA2030，UTC2030提供电源。

另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。

这里我只以图纸的右声道为例，作个介绍。

如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。

C1/R3组成高通滤波电路,截止频率大约为200HZ左右；尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。

图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。

因此，调整R7的阻值，就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

工作原理，如图纸所示：主要分为三部分。

分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。

正负16V 为三块功放芯片TDA2030，UTC2030提供电源。

另一路经过R21、R22的降压后，由B+，B-输出约正负12V 为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。

这里我只以图纸的左声道为例，作个介绍。

如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。

尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。

图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。

因此，调整R7的阻值，就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。

R201T将此放大器的放大倍数设置为6倍左右。

（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。

漫步者R101T062.1低音炮主音箱维修漫步者在国内多媒体市场中始终占据着举足轻重的地位，许多经典型号也创造了音箱销量神话，截止2010年上半年，R1系列音箱销量已累计突破千万台，这样的成绩足以令同行业产品仰视。

目前在役的三款R101T06、R101V、R101T北美版在造型上虽然大体统一，但细节处仍然存在一些差异，R101T06与R101V外形基本类似，而R101T北美版则更加夸张犀利。

虽然定位于入门级市场，但三款音箱的做工均十分出色，在同价位的音箱产品中性价比较为突出。

前段时候朋友买了新的漫步者箱子，把只剩下主箱的R101T给了我！卫星箱已经丢失！但主箱低音炮是完好的！虽然只有主箱，自己也拿下了这个低音主箱了！1新的卫星箱子到了，接上主箱，才发现R声道没有声音，换了音源，故障依旧！当然，先得会拆箱子（主箱），看起来101t蛮简单的，可是拆起来也不轻松！因为电源内置，偶必须剪断低音的接线，然后把电源和功放板一起拆下来，由于原厂电源是用螺栓固定，并且用胶水封了螺母，所以拆电源还是颇费功夫的！2只有R声道没有声音，而检查音频线输入，3.5mm输出接口都没有问题，虚焊问题看看原厂功放板焊点都很均匀而饱满，虚焊故障排除！最后将问题锁定在功放IC上！先看其他类似功放板的电路图3由于有两块IC组成了BTL功放，原厂的功放IC上是有散热片覆盖的，2025的芯片功率不大发热也不大，箱子属于低端，但漫步者还是把细节注意到了由背面面板可以看到低音喇叭是由第二块IC供其运作的！卫星箱的是由前面一块IC供其运作（靠近面板的那块）！缺少一个声道，问题就在于前面的第一块功放IC输出有问题了！4怎么检测具体就不在说了，只能用替换法解决故障了！按照原厂芯片型号去电子市场买了2块替代芯片TEA2025（买多一块备用），不贵，具体多少钱后面会交代的！把原厂损坏的第一块YC2025芯片换下，换上良品5裸机试音，ok！声道恢复正常！但是好事多磨，当我把主板电源装进箱子再试音的时候，发现R声道又没声音了，这下有点无计可施了！检查替换的IC焊脚，焊点没错，焊锡均匀，没有短路的迹象！一切好似陷入了困境，R声道还是有问题，说明这对用了多年的101t 问题远不止IC损坏这个问题的！只好又从头检查！最后目标放在R101T的线控上，因为一开始没有注意这个作为“中继器”的线控！所以忽略了这个音源输入的第一点！拆开，很是小巧的一个线控器！注意事项背面，焊点比较稀疏，圈中有三个点是和3.5mm耳机插座输出共用的，发现焊点稀疏，补锡，问题就此解决！总结下这次的维修经历吧虽然这对箱子的价值并不那么高，我不知道以前的主人他买了多少钱，但相信这款箱子也只能作为低端入门的2.1来玩了！由于箱子结构比较简单，所以在出现问题的时候，建议自己先找找问题，主板没有明显的烧灼痕迹，电源，IC问题可以看看！就和电脑维修差不多，替换法是比较实用的！当然，前提是自己要有一定的动手能力！如果对自己没有信心，建议把箱子拿去电子维修部尝试修复，也是一个不错的快捷廉价的选择！好了！应回主题：这次修复费用不到10元，虽然好事多磨了一阵子，但却是非常值得的，毕竟又让一对了多年的旧箱子焕发了新生，也让自己获得了很难得的维修经验！看来电源，喇叭单元的质量还是不错的，起码用了多年了！我想IC 的损坏可能是人为不注意正常使用造成的！阻抗：指含有电阻、电感和电容的电路里，对交流电所起的阻碍。

前段时间我的漫步者R201 TII ，音箱突然右边的小喇叭不响了，晃几下线又好了。

但是发现杂音很重而且音乐的味道变了。

注意到杂音随着音量的大小而变化，而且台灯开更大，手触摸音箱散热背板也变大（电磁问题？）怀疑是音箱内部电路有元件被烧了？]请大家一起帮忙解决我这个问题！我也在网上搜索了些资料，在这里分享给大家多媒体音响"嗡嗡"噪音原因分析及解决办法多媒体音响在使用一段时间后，常会出现一些莫名其妙的问题，坛子里网友经常提问的“嗡嗡”声问题，就是其中之一。

此故障的“故障点”涉及面比较大，有必要编辑一篇文章来向网友释疑。

嗡嗡噪音的表现现象从下面几方面分析：一。

2。

0音箱在没接音源的时候出现嗡嗡声，见图一，1900TII电源图纸。

老版本的R1800TII（1900TII），惠威D1080，甚至于前一阵子网友反映的惠威高端T200 B，都出现过类似问题。

去掉输入信号连线，在开机状态下，靠近低音单元处可以听到明显的嗡声，在夜深人静的时候，这种嗡嗡声更加明显。

也可以说，这是音响的本底噪音，有些朋友会不以为然，感觉笔者小题大作。

事实上，此问题是可以改进的。

个人分析如下：有源音箱内部体积比较小,普通EI型变压器(自身的漏磁比较大),与功放板（或有些防磁性能略差的喇叭单元）之间很容易产生干扰,导致喇叭发出低沉的"嗡嗡"声,当调整EI变压器的安装位置或者方向时,嗡声可以减小,(采用优质环牛或EI变压器有较好的屏蔽措施,讨厌的"嗡"声可以大大减小)。

之前惠威D1080也有这种情况,(包括漫步者的R1800TII/1900TII.)在细节方面,厂家确实应该多下功夫了。

笔者曾经拆解过漫步者R1900TII/1800TII，采用的都是普通EI变压器，都存在这个问题，曾试着卸掉变压器的固定螺丝，将变压器远离功放板，干扰大大减小。

至于调整到那个位置,拆机以后根据具体情况来调整,可以将嗡声减到最小有些使用时间长的多媒体音响，变压器本身会发出低沉的嗡嗡声，令人生厌，原因是变压器的硅刚片松动或异常，引起变压器自身的噪音。

LM1875T--2.1声道有源音箱功放电路图2.1声道有源音箱功放电路左手665收藏时间：2016年1月29日9：391875小功放板的喇叭输出端，每个声道串接一个330欧的电阻才可以安全的接耳机使用。

LM1875主要参数：电压范围：16～60V静态电流：50MmA输出功率：25W谐波失真：〈0.02%，当f=1kHz，RL=8Ω，P0=20W时额定增益：26dB，当f=1kHz时工作电压：±25V转换速率：18V/μSJRC5532是DIP8脚双运放，内部为JFET（结型场效应管结构）。

JRC5532用NE5532可以直接代换。

什么设备用AD828ar运放：建议自己买性能好的前级放大芯片，下面是对一些常用音频前置放大芯片的介绍和评价。

AD设计制造的高性能运放AD828AR，性能指标比著名的发烧运放AD827JN更好。

音质全频中性，中频解析度好，低频有极佳的跳感，高频晶莹剔透，延伸无穷无尽，性能无可挑剔。

AD828AR适合使用在数码设备，如声卡运放、DVD输出运放等。

AD828AR的低压性能很好，摩各种声卡上效果都很出色，比如在创新Audigy2 ZS声卡上应用就非常成功，使这块中档声卡有比试高级声卡的实力! 近段时间身边几个朋友玩了音响又开始迷上了磨机换运放，CD机、功放，连电脑上声卡也弄个827、275什么的。

所以周末，特意去拿了堆运放回来测试，简单谈谈感受吧。

NE5532：确实有点胆味，解析力一般，高频比较燥，低频比较糊且肥。

价廉物美足已弥补一切! op275: 和5532比，胆性还重一点，解析力、低频、音场更好一点，可以买贴片的来打磨声卡用（特别是创新的），可以改善硬冷的数码声。

EL2244：音色中性，音场比较宽，高频还可以，中频音乐味差，有人说解析力很高，其实是因为低频量感少，中频薄，高频显得突出而已。

要用好比较难。

LT1057：两端延伸不错，速度、动态和解析力也挺好，就是属冷色调，放出的音乐好象有种不食人间烟火的味道，让你可以静静的听，却燃不起对音乐的那份激情。

1 设计目的1、完成系统设计与制作方案设计2、掌握有源音箱的工作原理以及各元器件的作用3、掌握焊接有源音箱的方法与调试2 课程设计要求1. 输出功率可调：4W；2. 负载阻抗：4Ω，输入阻抗：>20KΩ；3. 双声道，具有音量调节功能；4. 采用分立元件设计。

3 设计方案与论证3.1设计内容设计一个音箱，要求能调节音量大小，能放音乐。

3.2 总体方案论证系统原理方框图如图1所示。

根据题目任务, 我们设计有五个基本电路1)前置放大电路2)调音电路3)声道后级放大电路4)重低音放大电路5)电源电路图3-2系统原理框图其中前置级主要完成小信号的电压放大任务；音调调节完成音量大小、高低音、平衡调节；左右声道功率放大级和重低音放大级则实现对信号的电压和电流放大任务；电源部分则为整个功放电路提供能量．该系统是一个高增益、高保真、高效率、低噪声、宽频带、快响应的音响与脉冲传输、放大兼容的实用电路。

下面对每个单元电路分别进行论证。

3.2.1 单元模块方案：弱信号前置放大级电路：弱信号前置放大电路必须由低噪声、高保真、高增益、快响应、宽带音响集成电路构成。

符合上述条件的集成电路有：M5212、LM5213、LLM1875、TDA1514、NE5532、NE5534、TDA2822M等。

本系统设计选用TDA2822M，因为同众多的运放相比, TDA2822M具有高精度、低噪音、高阻抗、高速、宽频带等优良性能, 被称为“运放之皇”。

这种运放的高速转换性能可大大改善电路的瞬态性能, 较宽的带宽能保证信号在低、中、高频段均能不失真输出, 使电路的整体指标大大提高。

调音电路：调音电路主要实现音量调节、高音调节、低音调节、平衡调节。

能达到以上要求的电路有:LM1036、LM4610、NE5532、TA7630等。

本系统设计选用TA7630，因为和其它调音电路相比，TA7630具有电路简单、温度漂移小、音量控制范围、易调试等特点。

工作原理，如图纸所示，主要分为三部分。

电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。

正负16V为三块功放芯片TDA2030，UTC2030提供电源。

另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路（卫星箱功放电路）因左右声道作原理完全一致。

这里我只以图纸的左声道为例，作个介绍。

如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。

尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。

图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。

因此，调整R7的阻值，就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。

R201T将此放大器的放大倍数设置为6倍左右。

（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。

4558的1脚为前置输出，经R19后进入由IC4B、C9、C10、R20组成的低通滤波器。
