单元五工作区子系统设计和安装技术

工作区子系统的设计步骤和方法初步计划方法哎呀，这可是个大活儿！不过别着急，我们一步一步来，就像吃蛋糕一样，从底层开始，一层一层地往上加。

我们得弄清楚工作区子系统是啥玩意儿，对吧？简单来说，它就是一个办公室里的计算机硬件和软件的组合，咱们用它来完成工作任务。

那么，怎么设计这个子系统呢？下面我就给大家讲讲我的初步计划方法。

咱们得明确子系统的目标和需求。

就像咱们做蛋糕之前得想好要做什么口味的蛋糕一样，咱们在设计子系统之前得先确定子系统要实现什么功能，满足哪些需求。

比如说，咱们的子系统要能够支持多种操作系统，要有足够的存储空间，还要能够方便地升级和维护。

这些都是咱们在设计子系统时必须要考虑的因素。

接下来，咱们就得开始选材了。

就像选蛋糕的原材料一样，咱们得根据子系统的需求来挑选合适的硬件和软件。

比如说，如果子系统需要运行多个程序，那咱们就得选择性能强大的处理器；如果子系统需要处理大量的数据，那咱们就得选择容量大的硬盘；如果子系统需要方便地与其他人交流，那咱们就得选择支持网络功能的设备。

当然啦，这些都得根据实际情况来定夺。

选好了材料之后，咱们就得开始搭建子系统了。

就像做蛋糕之前得把原材料放进烤箱里一样，咱们得把选好的硬件和软件组装起来。

在这个过程中，咱们要注意各个部分之间的兼容性和协同工作能力。

比如说，处理器和内存之间要能够顺畅地交换数据；硬盘和主板之间要能够稳定地连接；操作系统和各种应用程序之间要能够和谐共处。

只有各个部分都能够顺利地工作在一起，子系统才能够发挥出它的最大效能。

搭建好子系统之后，咱们还得给它装上“衣服”，也就是安装各种软件。

就像给蛋糕穿上漂亮的糖衣一样，咱们得给子系统安装各种实用的工具和应用程序。

这些软件可以帮助咱们更高效地完成工作任务，提高工作效率。

当然啦，在安装软件的过程中也要注意安全性，避免给子系统带来病毒和恶意软件的威胁。

咱们还得对子系统进行测试和调试。

就像做蛋糕之前得尝一尝味道一样，咱们得让子系统在实际使用中检验它的性能和稳定性。

工作区子系统的设计在综合布线系统工程设计中，工作区是用户的最终工作区域，需根据最终用户的需求确定工作区的数量及在建筑物中的位置，并以此为依据设计正确的布线方案。

一、工作区子系统设计概述工作区子系统是由终端设备以及信息插座的连线（或跳线）组成，称为工作区。

工作区所含的设备主要有连接器、跳线、信息插座和终端设备等；根据使用位置不同可将信息插座分成墙上型、地上型、桌上型等；其结构主要有RJ-45、RJ-11及单、双、多口等。

在工作区子系统中，跳线主要是连接终端设备和输入/输出（I/O）。

终端设备主要包括电话、计算机和数据终端，也可以是仪器仪表、传感器的探测器等设备。

工作区子系统的连线方式如图3-3所示。

图3-3 工作区子系统的连线方式二、工作区子系统设计要求在设计工作区子系统时，首先需要确定系统的规模，然后根据系统规模确定系统所含内容，具体内容主要包括以下几个方面。

1）综合布线系统工作区内线槽的敷设要整齐、美观。

2）确定系统中所需要的信息插座后，将信息插座设计在距离地面30cm以上；同时考虑为将来的扩充留出一定的冗余。

3）信息插座与计算机设备的距离保持在5m范围内。

4）选用符合要求的适配器，即网卡接口类型要与线缆接口类型保持一致。

5）所有综合布线系统工作区所需的信息模块、信息插座、面板等必须符合相关标准，同时设计数量必须准确。

6）每个工作区至少应配置一个220V的交流电源插座。

7）工作区子系统布线的线缆长度必须满足要求。

三、工作区子系统设计步骤1.确定工作区大小根据综合布线系统的设计步骤，当获得建筑物平面图后，就可根据建筑物平面图估算出每个楼层的工作区大小，然后将所有工作区相加，就获得整个大楼的工作区面积，但由于终端设备的类型和功能不同，所以就存在不同的工作区，通常电话机或计算机终端设备的工作区面积可按5～10m2计算；有时候也需要参照用途加以区分，用途不同其进点密度也不同，同样是工作区，比如学校食堂的进点密度就不如办公室的进点密度高，机房的进点密度更高；因此设计时需要根据具体情况灵活掌握，而且最终用户的意见是最重要的。

从零开始学布线：工作区子系统设计一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线(水平)布线系统的信息插座，延伸到工作站终端设备处的连接电缆及适配器组成。

1工作区子系统设计概述工作区子系统是办公室、写字间、作业间、技术室等需用电话、计算机终端、电视机等设施的区域和相应设备的统称。

一个独立需要设置终端设备的区域宜划分为一个工作区，工作区子系统由计算机设备、语音点、数据点、信息插座、底盒、模块、面板和连接到信息插座的跳线组成。

一个工作区的服务面积可按8-10m2估算，每个工作区设置电话机或计算机终端设备，或按用户要求设置。

工作区应安装足够的信息插座，以满足计算机、电话机、传真机、电视机等终端设备的安装使用。

一个独立的工作区通常有一部电话机和一台计算机终端设备。

设计的等级为基本型、增强型、综合型。

目前普遍采用增强型设计等级为语音点与数据点互换奠定基础。

1）设备的连接插座应与连接电缆的插头匹配，不同的插座与插头互通时应加装适配器。

2）在连接使用信号的数模转换、光电转换、数据传输速率转换等相应的装置时，应采用适配器。

3）各种不同的终端设备或适配器均应安装在工作区的适当位置，并应考虑现场的电源与接地。

4）每个工作区的服务面积应按不同的应用功能确定。

5）不同的插座与插头互通时，适配器的选用应符合下列要求：□在设备连接器处采用不同信息插座的连接器时，可以用专用电缆或适配器；□当在单一信息插座上开通ISDN业务时，宜用网络终端适配器；□在配线（水平）子系统中选用的电缆类别（介质）不同于设备所需的电缆类别（介质）时，宜采用适配器；□在连接使用不同信号的数模转换或数据速率转换等相应的装置时，宜采用适配器；□对于网络规程的兼容性，可用配合适配器；□根据工作区内不同的电信终端设备可配备相应的终端适配器。

6）每个工作区的服务面积应按不同的应用功能确定。

2工作区设计要点工作区设计要点如下。

1）工作区内信息插座要与建筑物内装修相匹配，工作区内线槽要布得合理、美观。

综合布线系统之工作区子系统详解在弱电综合布线中，一直没有系统的去发布这方面的知识，这几天我们就一起对综合布线进行详细了解。

综合布线系统的组成：1、工作区子系统（Work Area Subsystem）2、水平子系统（Horizontal Subsystem），也称配线子系统3、垂直干线子系统（Riser Subsystem），也称干线子系统（Backbone Subsystem）4、设备间子系统（Equipment Subsystem）5、管理子系统（Administration Subsystem）6、建筑群子系统（Campus Subsystem）综合布线系统设计设计原则①兼容性原则：能综合多种数据信息传输与一体，在进行工程设计时，需确保相互之间的兼容性。

②开放性原则：采用开放式体系结构，符合多种国际上现行的标准，几乎对所有著名厂商的产品都是开放的③灵活性原则：任一信息点应能够很方便地与多种类型设备进行连接④可靠性原则：采用高品质的传输介质和组合压接的方式构成一套标准化的数据传输通道⑤先进性原则：⑥用户至上原则设计等级综合布线系统应能支持电话、数据、图文、图像等多媒体业务的需要，宜按以上6个组成部分进行设计。

设计应采用开放式星形拓扑结构在该结构下的每个分支子系统都是相对独立的，对每个分支单元系统的改动不会影响其它子系统。

只要改变结点连接就可在网络的星形、总线、环形等各种类型网络之间进行转换。

支持当前普遍采用的各种局域网络：星形网、局域/广域网、令牌网、以太网、FDDI 等。

1、工作区子系统又称服务区子系统，是一个需要设立终端设备的独立区域。

由水平布线系统的信息插座延伸到工作站设备处的连接电缆及适配器组成。

连接电缆：将水平电缆和工作区内的计算机与通信设备连接在一起，是终端设备至信息插座的传输媒体。

可能还会包括一些专门的硬件，从而可以通过在工作区所安排的电缆进行信号的接受和发送。

一般情况下，每个工作区设置一个电话或计算机终端设备，或按用户要求设置。

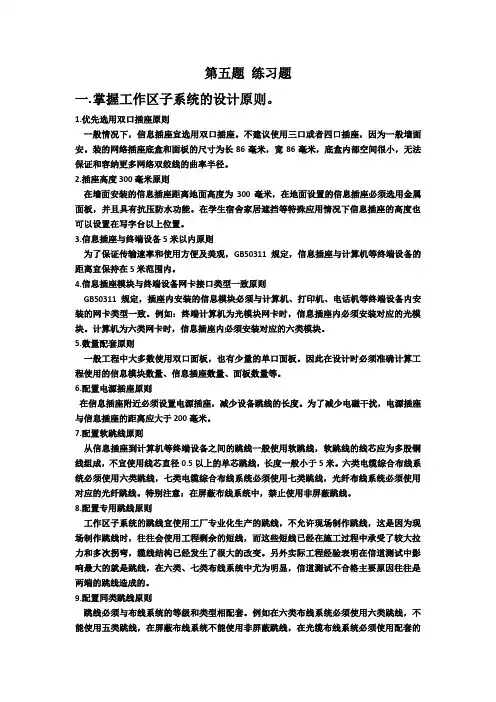

第五题练习题一.掌握工作区子系统的设计原则。

1.优先选用双口插座原则一般情况下，信息插座宜选用双口插座。

不建议使用三口或者四口插座，因为一般墙面安。

装的网络插座底盒和面板的尺寸为长86毫米，宽86毫米，底盒内部空间很小，无法保证和容纳更多网络双绞线的曲率半径。

2.插座高度300毫米原则在墙面安装的信息插座距离地面高度为300毫米，在地面设置的信息插座必须选用金属面板，并且具有抗压防水功能。

在学生宿舍家居遮挡等特殊应用情况下信息插座的高度也可以设置在写字台以上位置。

3.信息插座与终端设备5米以内原则为了保证传输速率和使用方便及美观，GB50311规定，信息插座与计算机等终端设备的距离宜保持在5米范围内。

4.信息插座模块与终端设备网卡接口类型一致原则GB50311规定，插座内安装的信息模块必须与计算机、打印机、电话机等终端设备内安装的网卡类型一致。

例如：终端计算机为光模块网卡时，信息插座内必须安装对应的光模块。

计算机为六类网卡时，信息插座内必须安装对应的六类模块。

5.数量配套原则一般工程中大多数使用双口面板，也有少量的单口面板。

因此在设计时必须准确计算工程使用的信息模块数量、信息插座数量、面板数量等。

6.配置电源插座原则在信息插座附近必须设置电源插座，减少设备跳线的长度。

为了减少电磁干扰，电源插座与信息插座的距离应大于200毫米。

7.配置软跳线原则从信息插座到计算机等终端设备之间的跳线一般使用软跳线，软跳线的线芯应为多股铜线组成，不宜使用线芯直径0.5以上的单芯跳线，长度一般小于5米。

六类电缆综合布线系统必须使用六类跳线，七类电缆综合布线系统必须使用七类跳线，光纤布线系统必须使用对应的光纤跳线。

特别注意：在屏蔽布线系统中，禁止使用非屏蔽跳线。

8.配置专用跳线原则工作区子系统的跳线宜使用工厂专业化生产的跳线，不允许现场制作跳线，这是因为现场制作跳线时，往往会使用工程剩余的短线，而这些短线已经在施工过程中承受了较大拉力和多次拐弯，缆线结构已经发生了很大的改变。

单元一认识综合布线工程1.填空题（1）综合布线系统就是用数据和通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统，它能支持语音、数据、影像和其他控制信息技术的标准应用系统。

（2）综合布线系统是集成网络系统的基础，它能满足数据，语音及视频图像等的传输要求，是智能大厦的实现基础。

（3）在GB 50311-2007《综合布线系统工程设计规范》国家标准中规定，在智能建筑工程设计中宜将综合布线系统分为基本型、增强型、综合型三种常用形式。

（4）综合布线系统包括7个子系统，分别是工作区子系统，水平子系统，垂直子系统，管理间子系统，设备间子系统和建筑群子系统，进线间子系统。

（5）在工作区子系统中，从RJ45插座到计算机等终端设备间的跳线一般采用双绞线电缆，长度不宜超过5米。

（6）安装在墙上或柱上的信息插座应距离地面30厘米以上。

（7）水平子系统主要由信息插座，配线架，跳线等组成。

（8）水平子系统通常由 4 对非屏蔽双绞线组成，如果有磁场干扰时可用屏蔽双绞线。

（9）垂直子系统负责连接管理间子系统到设备间子系统，实现主配线架与中间配线架的连接。

（10）管理间子系统是连接垂直子系统和水平干线子系统的设备，其配线对数由管理的信息点数来决定。

2．选择题（部分为多选题）（1）GB50311-2007《综合布线系统工程设计规范》中，将综合布线系统分为几个子系统。

（ C ）Ａ 5 Ｂ 6 Ｃ 7 Ｄ 8（2）工作区子系统又称为服务区子系统,它是由跳线与信息插座所连接的设备组成。

其中信息插座包括以下哪些类型？（ ABC ）A墙面型 B地面型 C桌面型 D吸顶型（3）常用的网络终端设备包括哪些（ ABD ）A计算机 B电话机和传真机 C汽车 D 报警探头和摄像机（4）设备间入口门采用外开双扇门，门宽一般不应小于多少米？（B ）A 2米B 1.5米C 1米D 0.9米（5）在网络综合布线工程中，大量使用网络配线架，常用标准配线架有哪些？（ BD ）A 18口配线架B 24口配线架C 40口配线架D 48口配线架（6）为了减少电磁干扰，信息插座与电源插座的距离应大于多少毫米？（C ）A 100毫米B 150毫米C 200毫米D 500毫米（7）按照GB 50311国家标准规定，铜缆双绞线电缆的信道长度不超过多少米？（ C ）A 50米B 90米C 100米D 150米（8）按照GB 50311国家标准规定，水平双绞线电缆最长不宜超过多少米？（B ）A 50米B 90米C 100米D 150米（9）总工程师办公室有下列哪些信息化需求？（ABC ）A 语音 B数据 C 视频 D 用餐。

工作区子系统工作区子系统是指在计算机系统中，用于管理和控制用户工作空间的一种系统。

它包括了文件管理、进程管理、内存管理、设备管理等功能，是计算机操作系统中的一个重要组成部分。

在工作区子系统中，用户可以进行文件的创建、编辑、保存和删除，可以运行各种应用程序，可以管理系统资源等。

工作区子系统的设计和实现对于计算机系统的性能和可靠性有着重要的影响，下面将对工作区子系统的相关内容进行详细介绍。

一、文件管理。

文件管理是工作区子系统中的一个重要功能，它负责管理计算机系统中的各种文件。

文件管理包括文件的创建、打开、读写、关闭、删除等操作，还包括文件的组织、存储、保护和共享等功能。

文件管理的设计需要考虑文件系统的组织结构、文件的存储方式、文件的命名规则、文件的访问权限等问题，以满足用户对文件的各种需求。

二、进程管理。

进程管理是工作区子系统中的另一个重要功能，它负责管理计算机系统中的各种进程。

进程管理包括进程的创建、调度、同步、通信、终止等操作，还包括进程的状态转换、资源分配、死锁处理等功能。

进程管理的设计需要考虑进程的调度算法、进程的同步机制、进程的通信方式、进程的资源管理等问题，以保证系统的性能和可靠性。

三、内存管理。

内存管理是工作区子系统中的另一个重要功能，它负责管理计算机系统中的内存资源。

内存管理包括内存的分配、回收、保护、共享等操作，还包括内存的地址映射、页面置换、虚拟内存等功能。

内存管理的设计需要考虑内存的分配策略、内存的回收算法、内存的保护机制、内存的共享方式等问题，以提高系统的内存利用率和性能表现。

四、设备管理。

设备管理是工作区子系统中的另一个重要功能，它负责管理计算机系统中的各种设备资源。

设备管理包括设备的分配、释放、控制、中断处理等操作，还包括设备的驱动程序、设备的接口、设备的状态监控等功能。

设备管理的设计需要考虑设备的分配策略、设备的控制方式、设备的中断处理机制、设备的驱动程序设计等问题，以保证系统对设备资源的有效管理和利用。

单元5工作区子系统设计和安装技术33单元5工作区子系统设计和安装技术工作区子系统是现代办公室中不可或缺的一部分，它涵盖了工作区的设计和安装技术。

本文将就工作区子系统的设计要素和安装技术进行探讨，以帮助读者了解并应用于实际工作中。

一、工作区子系统的设计要素工作区子系统的设计需要考虑以下要素：1. 功能性：工作区子系统应满足员工从事工作的基本需求，提供舒适和安全的工作空间，并保证办公设备的正常运行。

2. 空间规划：根据办公室的总体布局，合理规划工作区子系统的位置和面积，确保每个员工都能获得足够的工作空间。

3. 通风与采光：合理设计通风系统，确保工作区内的空气流通，提供良好的工作环境。

同时，利用自然光和人工照明相结合，确保工作区有足够的光线。

4. 噪音控制：采取措施降低噪音对员工工作效率的影响，如采用隔音材料、合理规划工位布局等。

5. 插座和电缆管理：设计合理的插座位置，以满足员工对电源的需求，并通过电缆管理系统有效整理和隐藏电缆，保持工作区的整洁和安全。

二、工作区子系统的安装技术工作区子系统的安装技术主要包括以下方面：1. 办公家具安装：安装和调试办公桌、椅子、储物柜等家具，确保其结构牢固、稳定，并根据员工的身高和工作习惯进行调整。

2. 办公设备布线：合理布置电源插座，并进行电缆走线，确保各类办公设备的供电和数据传输。

3. 网络设备配置：根据工作需求，安装和配置网络交换机、路由器等设备，确保网络畅通可靠。

4. 空调系统安装：根据工作区的面积和需求，安装适当的空调设备，并进行调试和维护，以保持良好的温度和空气质量。

5. 照明系统安装：根据工作区的设计需求，安装适当的照明设备，并进行照明角度和亮度的调整，提供良好的光照环境。

6. 隔音措施安装：根据工作区的具体情况，采取相应的隔音措施，如安装隔音墙、软包装饰等，降低噪音对员工工作的干扰。

通过以上的设计要素和安装技术，工作区子系统能够为员工提供一个舒适、高效的工作环境，促进工作效率和员工满意度的提升。

综合布线设计与施工课程标准一、课程名称综合布线设计与施工二、适用专业网络安防系统安装与维护（090700）、楼宇智能化设备安装与运行（040700）、计算机网络技术（090500）、计算机应用（090100）、计算机与数码产品维修（091100）、电子电器应用与维修、电子与信息技术（091200）、电子技术应用（091300）、通信技术（091500）、通信系统工程安装与维护（091700）、物联网技术应用（091900）等。

三、学时与学分108学时，6学分四、课程性质本课程是中等职业学校信息技术类相关专业的一门专业核心课程，是从事综合布线系统服务与营销、综合布线工程施工与调试、综合布线工程运维与管理等工作必须学习的课程，将为后续学习其他专业方向（或专业）课程奠定基础。

五、课程目标通过本课程的学习，掌握综合布线设计与施工相关的基础知识,能完成简单网络综合布线系统工程的安装、调试、管理、服务等工作任务，达到以下具体目标：1.能了解综合布线系统工程的基本概念、发展历史、行业趋势等，能掌握综合布线系统基本工作原理；2.能了解综合布线系统工程基本结构与组成，能掌握综合布线主要子系统的系统图与拓扑图；3、能识别常用综合布线器材、工具的主要特性与功能，能描述综合布线系统典型行业应用与工程案例，能掌握典型工程基本设备选型原则与方法；4、能识别综合布线系统工程常用设备图形符号，能了解综合布线系统工程施工规范、验收标准等相关国家标准；5、能掌握综合布线施工的基本操作，具备综合布线系统施工的基本技术技能，能掌握各类跳线、管槽的制作安装方法，能掌握相关工具的使用方法。

6、能了解网络安防工程项目常规招投标基本流程、相关法律法规，能了解项目招投标文件的基本编制方法。

7.具有自主学习和迁移创新能力，在学习过程中培养团队协作与客户服务意识；8. 形成系统化、结构化的科学思维模式，养成标准化、模块化、层次化的设计规划方法和规范操作的职业习惯，具有良好的安全意识、环保意识、节能意识，具备良好的职业素养与职业道德。
