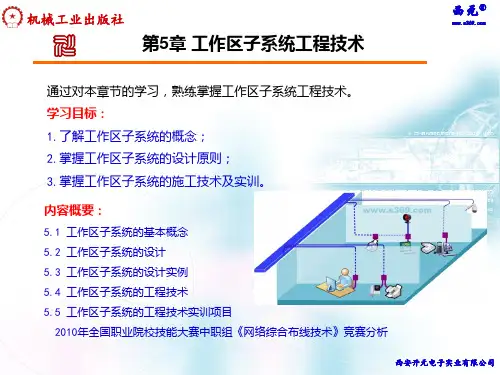

工作区子系统的设计在综合布线系统工程设计中,工作区是用户的最终工作区域,需根据最终用户的需求确定工作区的数量及在建筑物中的位置,并以此为依据设计正确的布线方案。
一、工作区子系统设计概述工作区子系统是由终端设备以及信息插座的连线(或跳线)组成,称为工作区。
工作区所含的设备主要有连接器、跳线、信息插座和终端设备等;根据使用位置不同可将信息插座分成墙上型、地上型、桌上型等;其结构主要有RJ-45、RJ-11及单、双、多口等。
在工作区子系统中,跳线主要是连接终端设备和输入/输出(I/O)。
终端设备主要包括电话、计算机和数据终端,也可以是仪器仪表、传感器的探测器等设备。
工作区子系统的连线方式如图3-3所示。
图3-3 工作区子系统的连线方式二、工作区子系统设计要求在设计工作区子系统时,首先需要确定系统的规模,然后根据系统规模确定系统所含内容,具体内容主要包括以下几个方面。
1)综合布线系统工作区内线槽的敷设要整齐、美观。
2)确定系统中所需要的信息插座后,将信息插座设计在距离地面30cm以上;同时考虑为将来的扩充留出一定的冗余。
3)信息插座与计算机设备的距离保持在5m范围内。
4)选用符合要求的适配器,即网卡接口类型要与线缆接口类型保持一致。
5)所有综合布线系统工作区所需的信息模块、信息插座、面板等必须符合相关标准,同时设计数量必须准确。
6)每个工作区至少应配置一个220V的交流电源插座。
7)工作区子系统布线的线缆长度必须满足要求。
三、工作区子系统设计步骤1.确定工作区大小根据综合布线系统的设计步骤,当获得建筑物平面图后,就可根据建筑物平面图估算出每个楼层的工作区大小,然后将所有工作区相加,就获得整个大楼的工作区面积,但由于终端设备的类型和功能不同,所以就存在不同的工作区,通常电话机或计算机终端设备的工作区面积可按5~10m2计算;有时候也需要参照用途加以区分,用途不同其进点密度也不同,同样是工作区,比如学校食堂的进点密度就不如办公室的进点密度高,机房的进点密度更高;因此设计时需要根据具体情况灵活掌握,而且最终用户的意见是最重要的。
从零开始学布线:工作区子系统设计一个独立的需要设置终端的区域,即一个工作区,工作区子系统应由配线(水平)布线系统的信息插座,延伸到工作站终端设备处的连接电缆及适配器组成。
1工作区子系统设计概述工作区子系统是办公室、写字间、作业间、技术室等需用电话、计算机终端、电视机等设施的区域和相应设备的统称。
一个独立需要设置终端设备的区域宜划分为一个工作区,工作区子系统由计算机设备、语音点、数据点、信息插座、底盒、模块、面板和连接到信息插座的跳线组成。
一个工作区的服务面积可按8-10m2估算,每个工作区设置电话机或计算机终端设备,或按用户要求设置。
工作区应安装足够的信息插座,以满足计算机、电话机、传真机、电视机等终端设备的安装使用。
一个独立的工作区通常有一部电话机和一台计算机终端设备。
设计的等级为基本型、增强型、综合型。
目前普遍采用增强型设计等级为语音点与数据点互换奠定基础。
1)设备的连接插座应与连接电缆的插头匹配,不同的插座与插头互通时应加装适配器。
2)在连接使用信号的数模转换、光电转换、数据传输速率转换等相应的装置时,应采用适配器。
3)各种不同的终端设备或适配器均应安装在工作区的适当位置,并应考虑现场的电源与接地。
4)每个工作区的服务面积应按不同的应用功能确定。
5)不同的插座与插头互通时,适配器的选用应符合下列要求:□在设备连接器处采用不同信息插座的连接器时,可以用专用电缆或适配器;□当在单一信息插座上开通ISDN业务时,宜用网络终端适配器;□在配线(水平)子系统中选用的电缆类别(介质)不同于设备所需的电缆类别(介质)时,宜采用适配器;□在连接使用不同信号的数模转换或数据速率转换等相应的装置时,宜采用适配器;□对于网络规程的兼容性,可用配合适配器;□根据工作区内不同的电信终端设备可配备相应的终端适配器。
6)每个工作区的服务面积应按不同的应用功能确定。
2工作区设计要点工作区设计要点如下。
1)工作区内信息插座要与建筑物内装修相匹配,工作区内线槽要布得合理、美观。
工作区子系统的设计步骤和方法初步计划方法各位朋友,今天咱们来聊一聊那个老生常谈却又让人头疼的问题——如何设计一个既实用又高效的工作区子系统。
别急,听我说,这可不是一件简单的事儿,得从多个角度去考虑,才能让这个“小宇宙”运转起来。
咱们得明确目标和需求。
就像做菜之前你得知道想要吃什么一样,咱们得搞清楚这个工作区子系统要解决什么问题,满足哪些功能需求。
比如,是需要一个能同时处理多项任务的工作站,还是一个专注于特定技能的工作环境?这个问题解决了,后面就好办多了。
接下来,咱们得动手规划。
想象一下,如果你有一个大盒子,里面装满了各种工具和材料,你需要把它们分门别类地放好,才能方便使用。
同样,设计工作区子系统也需要有条理。
咱们可以把工作区分为几个区域:办公区、休息区、会议区等,每个区域都有其特定的功能和布局。
这样,整个工作区的运作就像是一个精密的机器,每个部件都发挥自己的功能,整体协同工作。
别忘了,人性化的设计也很重要。
就像我们在家里布置家具时,总会考虑到家人的需求和习惯。
在设计工作区时,也得考虑人的生理和心理需求。
比如,椅子的高度要适中,桌子的大小要合适,颜色和材质也要让人感到舒适。
这样,员工在工作时才不会觉得疲惫,效率也会大大提高。
当然了,还得考虑成本和可持续性。
咱们不能为了追求完美而花太多的钱,也不能忽视了环保。
合理的预算分配,以及选择那些既美观又耐用的材料,都是咱们需要考虑的。
而且,随着技术的发展,咱们还可以利用一些智能设备来提升工作效率,比如自动调节亮度的灯具、能够远程控制的办公设备等。
咱们还得留点空间给未来。
设计工作区时,要有前瞻性,预见到未来可能的变化和需求。
比如,随着公司的发展,可能需要更多的会议室或休息室,这时候咱们的工作区就得有足够的灵活性来适应这些变化。
总的来说,设计工作区子系统是一项综合性很强的任务,需要综合考虑多方面因素。
只要咱们用心去思考,用智慧去规划,相信一定能找到那个最适合自己的工作区设计方案。
