综合布线系统之工作区子系统详解.doc

综合服务楼综合布线系统方案(doc 12页)综合服务楼综合布线系统方案说明（1）工作区子系统工作区布线子系统是由信息输出口到终端设备的连接部分，信息输出口采用符合标准的6类RJ-45插口或双工SC接口，根据用户的使用环境选择安装位置和方式。

根据网络系统终端设备的接口选用相应的适配器和连线。

对于办公楼环境而言，办公空间有大开间，也有四壁的小房间。

对这两种形式下的工作区子系统的设计采用两种不同的方法。

小房间不需要分隔板，信息插座只需安装于墙上。

对于分隔板的使用，信息插座安装可有三种形式。

下面说明这三种形式的安装方法：(在本项目中由装修商预置底座)1)信息插座安装于地面上。

要求安装于地面的金属底盒应当是密封的，防水，防尘并可带有升降的功能。

此方法对于设计安装造价较高。

并且由于事先无法预知工作人员有办公位置，也不知分隔板的确切位置，因此灵活性不是很好。

2)信息插座安装于分隔板上。

此方法适于分隔板位置确定以后，安装造价较为便宜。

3)信息插座安装于墙上。

此方法在分隔板位置未确定情况下，可沿大开间四周的墙面每隔一定距离均匀地安装RJ45埋入式插座。

RJ45埋入式信息插座与其旁边电源插座应保持20CM 的距离，信息插座和电源插座的低边沿线距地板水平面30CM。

法：地下水平线配线方法空间设计，有下列五种配线方法：（a）地下方形管路配线法（UNDERFLOOR DUCT）（b）蜂巢式地板配线法（CELLULAR FLOOR）（c）高架地板配线法（RAISED FLOOR）（d）地板下圆形管路配线法（RNDERFLOOR CONDRIT）（e）地毯下配线法（3）铜缆安装指南铜缆安装的一个重要指标是在电磁干扰源与铜缆之间应有足够的距离。

表1给出了电磁干扰源与铜缆之间最小推荐距离（电压小于480V）。

CONDITIONS 最小分离距离条件MINIMRM SEPARATIONDISTANCE>5Kva<2kVA 2-5kVA127mm 305mm 610mm接近于开放或无金属旁路的无屏蔽电力线或电力设备(5in) (12in(24in))64mm 152mm 305mm接近于接地金属导体通路的(6in) (12in)无屏蔽电力线或电力设备(2.5in)接近于接地金属导体通路76mm 152mm的(3in) (6in)封装在接地金属导体内的电力线变压器和电动机1016mm(40in)日光灯305mm(12in)况，需进行工程计算以确定精确的电磁干扰分隔距离。

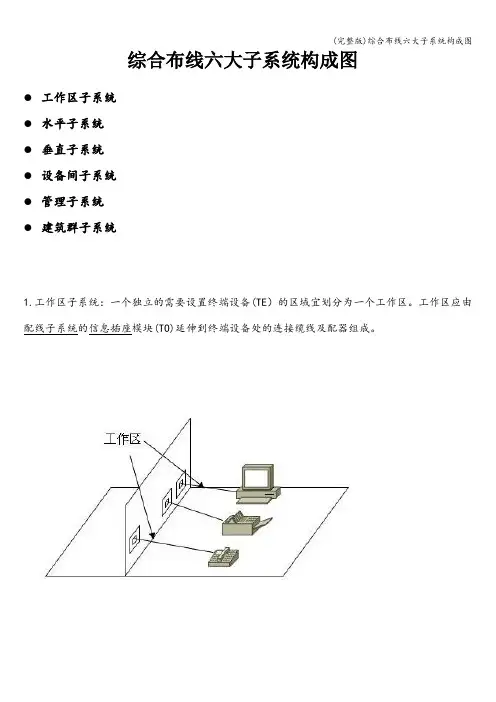

综合布线六大子系统构成图
●工作区子系统
●水平子系统
●垂直子系统
●设备间子系统
●管理子系统
●建筑群子系统
1.工作区子系统：一个独立的需要设置终端设备(TE）的区域宜划分为一个工作区。

工作区应由配线子系统的信息插座模块(TO)延伸到终端设备处的连接缆线及配器组成。

2.水平子系统:配线子系统应由工作区的信息插座模块、信息插座模块至电信间配线设备（FD)
的配线电缆和光缆、电信间的配线设备及设备缆线和跳线等组成.
3.垂直子系统：由设备间至电信间的干线电缆和光缆，安装在设备间的建筑物配线设备(BD)及设
备缆线和跳线组成。

4设备间:是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所.设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保
安配线设备等组成。

5管理子系统:设置在每层配线设备的房间内。

管理子系统应由交接间的配线设备，输入/输出设备等组成，管理子系统也可应用于设备间子系统。

6.建筑群子系统：由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系
统，包括连接各建筑物之间的缆线和配线设备(CD)，组成建筑群子系统。

综合布线系统的各个组成介绍与分析综合布线系统由6个子系统组成，包括工作区子系统、水平区子系统、管理间子系统、垂直干线子系统、设备间子系统及建筑群子系统。

由于采用星型结构，任何一个子系统都可独立地接入综合布线中。

因此，系统易于扩充，布线易于重新组合，也便于查找和排除故障。

1.工作区子系统工作区指放置应用系统终端设备的地方。

综合布线一般以10M2的面积称为一个工作区。

工作区子系统是一个可以独立设置终端设备的区域，该子系统包括水平配线系统的信息插座、连接信息插座和终端设备的跳线以及适配器。

工作区的服务面积一般可按5〜10平方米估算，工作区内信息点的数量根据相应的设计等级要求设置。

工作区的每个信息插座都应该支持电话机、数据终端、计算机及监视器等终端设备，同时，为了便于管理和识别，有些厂家的信息插座做成多种颜色：黑、白、红、蓝、绿、黄，这些颜色的设置应符合TIA/EIA606标准。

2.水平区子系统水平区子系统应由工作区用的信息插座，楼层分配线设备至信息插座的水平电缆、楼层配线设备和跳线等组成。

一般情况，水平电缆应采用4对双绞线电缆。

在水平子系统有高速率应用的场合，应采用光缆，即光纤到桌面。

水平子系统根据整个综合布线系统的要求，应在二级交接间、交接间或设备间的配线设备上进行连接，以构成电话、数据、电视系统和监视系统，并方便地进行管理。

水平子系统的电缆长度应小于90米, 信息插座应在内部做固定线连接。

3.垂直干线子系统垂直干线子系统应由设备间的配线设备和跳线以及设备间至各楼层分配线间的连接电缆组成。

在确定垂直子系统所需要的电缆总对数之前，必须确定电缆中话音和数据信号的共享原则。

对于基本型每个工作区可选定2对，对于增强型每个工作区可选定3对双绞线，对于综合型每个工作区可在基本型或增强型的基础上增设光缆系统。

如果设备间与计算机机房处于不同的地点，而且需要把语音电缆连至设备间，把数据电缆连至计算机机房，则应在设计中选取不同的干线电缆或干线电缆的不同部分来分别满足不同路由语音和数据的需要。

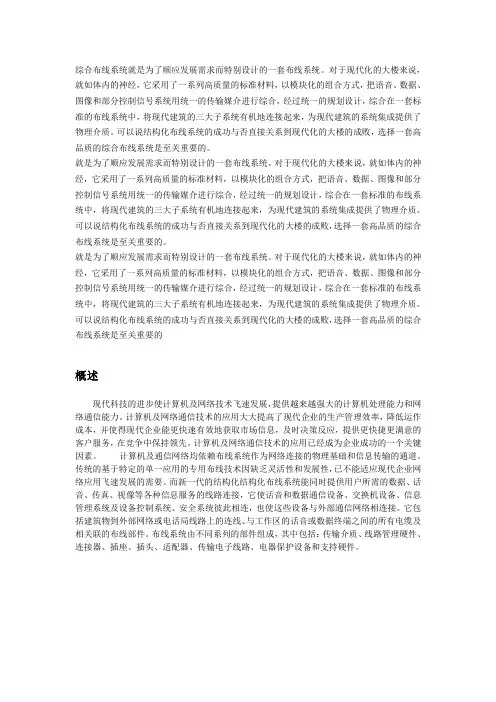

综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。

对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。

可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。

就是为了顺应发展需求而特别设计的一套布线系统。

对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。

可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。

就是为了顺应发展需求而特别设计的一套布线系统。

对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。

可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的概述现代科技的进步使计算机及网络技术飞速发展，提供越来越强大的计算机处理能力和网络通信能力。

计算机及网络通信技术的应用大大提高了现代企业的生产管理效率，降低运作成本，并使得现代企业能更快速有效地获取市场信息，及时决策反应，提供更快捷更满意的客户服务，在竞争中保持领先。

计算机及网络通信技术的应用已经成为企业成功的一个关键因素。

计算机及通信网络均依赖布线系统作为网络连接的物理基础和信息传输的通道。

第五章综合布线+⼯作区⼦系统设计和安装技术第五题练习题⼀.掌握⼯作区⼦系统的设计原则。

1.优先选⽤双⼝插座原则⼀般情况下，信息插座宜选⽤双⼝插座。

不建议使⽤三⼝或者四⼝插座，因为⼀般墙⾯安。

装的⽹络插座底盒和⾯板的尺⼨为长86毫⽶，宽86毫⽶，底盒内部空间很⼩，⽆法保证和容纳更多⽹络双绞线的曲率半径。

2.插座⾼度300毫⽶原则在墙⾯安装的信息插座距离地⾯⾼度为300毫⽶，在地⾯设置的信息插座必须选⽤⾦属⾯板，并且具有抗压防⽔功能。

在学⽣宿舍家居遮挡等特殊应⽤情况下信息插座的⾼度也可以设置在写字台以上位置。

3.信息插座与终端设备5⽶以内原则为了保证传输速率和使⽤⽅便及美观，GB50311规定，信息插座与计算机等终端设备的距离宜保持在5⽶范围内。

4.信息插座模块与终端设备⽹卡接⼝类型⼀致原则GB50311规定，插座内安装的信息模块必须与计算机、打印机、电话机等终端设备内安装的⽹卡类型⼀致。

例如：终端计算机为光模块⽹卡时，信息插座内必须安装对应的光模块。

计算机为六类⽹卡时，信息插座内必须安装对应的六类模块。

5.数量配套原则⼀般⼯程中⼤多数使⽤双⼝⾯板，也有少量的单⼝⾯板。

因此在设计时必须准确计算⼯程使⽤的信息模块数量、信息插座数量、⾯板数量等。

6.配置电源插座原则在信息插座附近必须设置电源插座，减少设备跳线的长度。

为了减少电磁⼲扰，电源插座与信息插座的距离应⼤于200毫⽶。

7.配置软跳线原则从信息插座到计算机等终端设备之间的跳线⼀般使⽤软跳线，软跳线的线芯应为多股铜线组成，不宜使⽤线芯直径0.5以上的单芯跳线，长度⼀般⼩于5⽶。

六类电缆综合布线系统必须使⽤六类跳线，七类电缆综合布线系统必须使⽤七类跳线，光纤布线系统必须使⽤对应的光纤跳线。

特别注意：在屏蔽布线系统中，禁⽌使⽤⾮屏蔽跳线。

8.配置专⽤跳线原则⼯作区⼦系统的跳线宜使⽤⼯⼚专业化⽣产的跳线，不允许现场制作跳线，这是因为现场制作跳线时，往往会使⽤⼯程剩余的短线，⽽这些短线已经在施⼯过程中承受了较⼤拉⼒和多次拐弯，缆线结构已经发⽣了很⼤的改变。

综合布线系统之工作区子系统详解在弱电综合布线中，一直没有系统的去发布这方面的知识，这几天我们就一起对综合布线进行详细了解。

综合布线系统的组成：1、工作区子系统（Work Area Subsystem）2、水平子系统（Horizontal Subsystem），也称配线子系统3、垂直干线子系统（Riser Subsystem），也称干线子系统（Backbone Subsystem）4、设备间子系统（Equipment Subsystem）5、管理子系统（Administration Subsystem）6、建筑群子系统（Campus Subsystem）综合布线系统设计设计原则①兼容性原则：能综合多种数据信息传输与一体，在进行工程设计时，需确保相互之间的兼容性。

②开放性原则：采用开放式体系结构，符合多种国际上现行的标准，几乎对所有著名厂商的产品都是开放的③灵活性原则：任一信息点应能够很方便地与多种类型设备进行连接④可靠性原则：采用高品质的传输介质和组合压接的方式构成一套标准化的数据传输通道⑤先进性原则：⑥用户至上原则设计等级综合布线系统应能支持电话、数据、图文、图像等多媒体业务的需要，宜按以上6个组成部分进行设计。

设计应采用开放式星形拓扑结构在该结构下的每个分支子系统都是相对独立的，对每个分支单元系统的改动不会影响其它子系统。

只要改变结点连接就可在网络的星形、总线、环形等各种类型网络之间进行转换。

支持当前普遍采用的各种局域网络：星形网、局域/广域网、令牌网、以太网、FDDI 等。

1、工作区子系统又称服务区子系统，是一个需要设立终端设备的独立区域。

由水平布线系统的信息插座延伸到工作站设备处的连接电缆及适配器组成。

连接电缆：将水平电缆和工作区内的计算机与通信设备连接在一起，是终端设备至信息插座的传输媒体。

可能还会包括一些专门的硬件，从而可以通过在工作区所安排的电缆进行信号的接受和发送。

一般情况下，每个工作区设置一个电话或计算机终端设备，或按用户要求设置。

综合布线系统对综合布线系统而言，体现的不仅仅是材料和设备，工程在整个系统中占重要的地位。

因为用户所购买的不仅仅是供应商综合布线系统的线缆和接插件，而应当是整个工程。

系统的设计很大程度上依赖于对综合布线的理解和施工管理及经验；而布线工程的实施在一定程度上讲是一门经验科学。

1.施工步骤（1）水平子系统的布线施工水平子系统完成由接线间到工作区信息出口线路连接的功能。

采用走吊顶的镀锌金属线槽的方案，线管采用镀锌钢管。

为水平线系统提供机械保护和支持。

装配式的金属线槽是一种闭合式的金属管槽，安装在吊架上，从弱电井引向各个设有信息点的房间，再由不同规格的线管，将线路引到墙壁上的暗装底盒。

综合布线系统的布线是星形的，水平线缆量较大，所以，线槽容量的计算是很重要的，按照标准的线槽设计方法，应根据水平线缆的外径来确定线槽的容量。

可以根据情况选用不同的规格，为保证线缆的转弯半径，线槽须配以相应规格的分支辅件，以提供线缆线路由的弯转自如。

如果不能确定信息出口的准确位置，拉线时可先将线缆盘在吊架上的线缆出线口处，待具体位置确定后，再引到各信息出口。

由于铺设水平线缆之前先得铺设线管，在铺设时因当注意不能有连续的两个90度的拐角，若实际情况限制则需加过线盒。

（2）垂直干线子系统的布线施工垂直干线子系统，是由一连串通开好的垂直对准孔组成，它的走线设计分为两部分。

干线的垂直部分：垂直部分的作用是提供弱电井内垂直干缆的通道。

这部分采用预留电缆井方式，在每层楼的弱电井中留出专为综合布线大对数电缆通过的长方形地面孔，电缆井的位置设在靠近支电缆的墙壁附近，但又不妨碍端接配线架的地方。

在预留有电缆井一侧的墙面上，还应安装电缆爬架或线槽，爬架或线槽的横档上开一排小孔，大对数电缆用紧固绳绑在上面，用于固定和承重，如果附近有电梯等大型干扰源，则应使用封闭的金属线槽为垂直干缆提供屏蔽保护。

干线的水平通道部分水平通道部分的作用是，提供垂直干缆从主设备间到所在楼层的弱电井的通路，这部分也应采用走吊顶的镀锌金属线槽的方案，用来安放和引导电缆，可以对电缆起到机械保护的作用，同时还提供了一个防火的，为垂直干缆提供密封，坚固的空间使线缆可以安全地延伸到目的地，其选材算法与水平子系统设计部分的线槽算法一致，且若一根线管连续有两个90度的拐角时，应在一处加过线盒，以便拉线时不破坏线缆，与垂直部分一样，水平通道部分也必须保留一定的空间余量，以确保在今后系统扩充时不致需要安装新的管线。

综合布线系统组成综合布线是由许多部件组成的，主要有：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设施等，并由这些部件来构造各种子系统。

一个理想的布线系统支持语音应用、数据传输、影像影视，而且最终支持综合型应用。

综合布线系统应是开放式星形拓扑结构，按照每个模块的作用，可将它划分为6个部分——“一间、二区、三个子系统”一间——设备间二区——管理区、工作区三个子系统——水平干线子系统、垂直干线子系统、建筑群干线子系统1、工作区工作区是放置应用系统终端设备的地方，它是由RJ-45跳线、信息插座所连接的设备（终端或工作站）组成的2、水平干线子系统水平干线子系统也称为水平子系统，它是指从工作区的信息插座开始到管理区的配线架的连接区域。

水平子系统处于同一个楼层，线缆一端接在配线间的配线架上，另一端接在信息插座上。

多采用4对双绞电缆，支持大多数终端设备。

当需要较高宽带时，也可以采用“光纤到桌面”的方案。

3、垂直干线子系统也称为垂直子系统，是由设备间和楼层配线间的连接线缆组成，采用大对数双绞电缆或光缆，两端分别连接在设备间和楼层配线间的配线架上，位于垂直的弱电间。

4、设备间设备间是在每一幢大楼的适当位置放置综合布线线缆和相关连接硬件及其应用系统的设备场所，为了搬运设备方便，最好位于大楼的2层或3层。

5、管理区管理区是指在配线间或设备间的配线区域，它采用交联和互连等方式管理垂直子系统和水平子系统的线缆。

6、建筑群干线子系统也称为建筑群子系统，是由连接各个建筑物之间的线缆组成，所需硬件包括：铜电缆、光缆和防止电缆的涌浪电压进入建筑物的电器保护设备。
